Бурение песчаных скважин с обустройством

Технология бурения песчаных скважин

Главная » Бурение скважин на воду » Бурение песчаных скважин » Технология бурения песчаных скважин Малашкина В.И.

В целях повышения качества производства буровых работ по строительству водоэксплуатационной скважины нам пришлось пойти на усложнение технологий производства данных работ.

В чем же заключается данная технология:

Начинаем бурение мы как и прежде шнеком d 180 мм до предполагаемого водоносного горизонта. После извлечения шнеков, начинаем крепить пробуренный ствол обсадными стальными трубами d 159мм, одновременно запоминая переслаивающиеся породы (глины, супеси, суглинки, пески), с целью определить интервал максимального водопроявления ( интервал установки водоприемного фильтра).

Если труба (d 159мм) уже дошла до пробуренной шнеками глубины, а водоносного горизонта так и не обнаружено, бурение ( углубление) продолжаем внутри труб ударно-канатным способом до обнаружения водоносного горизонта. Тип (УГБ-1ВС, ПБУ-2) наших буровых станков и высокая квалификация бурильщиков позволяет производить бурение скважин на воду до глубины 55-60 метров. Бурение более глубоких скважин не позволяет техническая характеристика данных буровых установок ( крутящий момент, грузоподъемность, длина стального каната).

В редчайших случаях мы не находим водоносного горизонта, и то только по причине его природного отсутствия. Как правило, водоносный горизонт определяем с максимальной точностью ( ударно-канатное бурение), а соответственно интервал установки водозаборного фильтра.

В случаях вскрытия маломощных водоносных горизонтов, для увеличения производительности (Q) скважины устанавливаются 2-3 водозаборных фильтра, в разных по глубине интервалах, заставляя работать соответственно 2-3 водоносных горизонта на одну скважину.

Таким образом достигается максимально возможная производительность (Q=1-2.0 м/час)

Наша компания при бурении скважин на песок использует питьевые пластиковые трубы (сертификат) d 125мм. и толщиной стенки 7-10мм. Трубы поставляются длиной 4 м. Итак, когда мощность и интервал установки водозаборного фильтра определен, буровая бригада самостоятельно начинает изготовление фильтра и подготовку водоэксплуатационной колонны к свободному спуску внутри труб (d 159мм.)

И так, для изготовления фильтра берется пластиковая труба (4м), производится сверление (d12-13мм) отверстий в заданном интервале (1-2м. в зависимости от мощности водоносного горизонта), обтягивается фильтровой сеткой из нержавеющей проволоки галунного плетения, далее снаружи крепится проволокой (d1.6-2мм.).

Нижняя часть фильтровой трубы (дно) герметизируется (устанавливается заглушка)

Только данная технология производства скважин позволяет установить колонну пластиковых труб с герметичным дном, что исключает (100%) проникновение песка через дно, а также исключает понятия "затянулось", "заилилась", что не скажешь про скважины у которых герметизируют дно щебенкой в уже установленной водоэксплуатационной (фильтровой) колонне.

По готовности фильтра начинаем свободный спуск пластиковой колонны внутри обсадных труб d159мм., накручивая одну трубу в другую (резьба). Когда колонна труб (d125мм.) установлена, начинаем извлекать стальные трубы (d159мм.). Водоносный песок плавно облегает интервал оголенного фильтра, который точно совпал с интервалом максимального водопроявления.

При извлечении стальной колонны, мы оставляем одну трубу (3.5-4м.) для дальнейшего соединения при помощи электродуговой сварки с металлическим кессоном (обустройство устья скважины).

Работы с вязанные с обустройством устья скважины, настройкой на автоматический режим водопользования Вы также можете заказать в нашей компании (тел:...)

По окончанию бурения и установки водоэксплуатационной (фильтровой) колонны производится прокачка воды из скважины (1-2 часа до осветления) нашим дежурным насосом.

Мы гарантируем Вам высокое качество и долговечность (десятки лет) выполненных нами работ по производству скважин на песчано-водоносный горизонт.

Получить более подробную информацию о песчаных скважинах, уснать о наличии воды на вашем участке, а так же заказать бурение скважины Вы можете у нас!

burnavod.ru

Скважина на Песок: Как Выполняется Бурение, Раскачка

Устройство скважины на песок

Устройство скважины на песок не такое сложное, важно все делать по порядку и придерживаться технологии. Срок службы такой конструкции достаточно велик и полностью себя оправдает.

Здесь будет предложена инструкция для выполнения этой работы. Видео в этой статье продемонстрирует правильный ход выполнения этой работы.

Бурение скважины на песок

Скважина делается на песок или на известняк. Цена зависит от глубины залегания воды.
Но если на вашем участке имеется скважина, но вода в ней не такая чистая и с привкусом, в этом случае не обязательно проводить капитальные ремонтные работы. Мы постараемся вам помочь и дать подробную информацию о возможном устранении таких неприятностей.

Схема изготовления скважин

Воду из скважины можно использовать для питья тогда, когда:

Сверху вода прозрачная и чистая на глубине более 30 см.
В воде нет примесей с нитратами до 10мг/л.
В одном литре воды не содержатся больше 10 штук кишечных палочек.
Оценка воды по вкусовым качествам и по запаху не должна превышать 3 баллов из 5 по шкале.

Внимание: Чтобы узнать эти параметры оценки, нужно обратиться в санитарную эпидстанцию и провести специальный анализ воды.

Вся работа должна выполняться согласно определенных правил, которые давайте рассмотрим более детально.
Еще до начала выполнения бурения скважин следует определить залегание воды. От этого будет зависеть и цена работ и силы, которые будут затрачены.
Итак:

При залегании водоносного слоя на глубине до 20-ти метров, работа может делаться полностью самостоятельно;

Внимание: При залегании водоносного слоя свыше 20-ти метров не стоит делать эту работу вручную. В этом варианте будет проще и безопаснее прибегнуть к услугам специалистов. Здесь уже потребуется и более дорогое оборудования и достаточная квалификация.

Сразу определяемся и с диаметром отверстия скважины, он должен быть не менее 12-ти см. Этого размера будет достаточно для применения бура в 150 мм;
Правильно делаем подбор и места. На жиле находим наиболее низкое место. Только надо еще и обратить внимание и на источники загрязнения, их не должно быть. Если такого места нет, тогда лучше отказаться от бурения скважины на песок, а сделать артезианскую, она будет дороже, но и качество воды будет соответствовать всем нормам.

Пробиваем скважину собственноручно

Для начала ознакомимся с информацией:

Необходимо выкопать котлован в глубину от 2 метров и по диаметру в 1,5 метр. Это нужно для того, чтобы верхний рыхлый слой земли не осыпался;
Стороны котлована укрепляем досками. Для бурения скважины потребуется использование колонки и буровой вышки, на которую подвешивают саму колонку предположительно в центре скважины;
Под буровой колонкой понимают штанги, которые удлиняются при бурении с помощью муфт-переходников. Буровую головку монтируют у основания колонки.

Внимание: Вышка может быть сделана из материалов, которые имеются в наличии: бревна, трубы, металлический уголок или швеллера.

Вышка выглядит в виде треноги, в которую закреплена лебедка. В случае неглубокого залегания воды, скважина бурится без вышки. Для этого понадобятся недлинные штанги до 1,5 м. В случае бурения скважины с вышкой, штанги выбирают до 3 метров длиной.
Все инструменты должны быть сделаны из углеродистой стали. От качества почвы зависит метод бурения и подбор инструментов.

Треногу вполне можно сделать и самостоятельно.
Это выполняется следующим образом:

Изготовление треноги

Нам понадобится три бруса с диаметром до 20-ти см. Правда можно применить и три трубы из металла. Их длинна должна быть порядка около 5-ти метров:
Делаем раскладку дерева или труб на земле в виде треугольника, это будет наиболее оптимальная конфигурация;
По краям делаем отверстия, они понадобятся для крепления трубы, она должна свободно проходить. Обратите внимание на жесткость конструкции, она должна быть на высоте;
В отверстия вставляем трубу и жестко крепим. Но они не должны у нас разъехаться при нагрузке;
Теперь фиксируем лебедку, она устанавливается в месте где ноги сходятся в единое целое;

Внимание: Если вы применяете механическую лебедку, тогда вверху треноги крепится блок, к которому и крепится лебедка.

При бурении пользуются буровыми головками, такими как:

Применяем в работе буры

Спиралевидный бур. Им пользуются, чтобы пробурить глиняную почву. По размеру бур внизу должен быть от 45 до 85 мм с диаметром лезвия от 258 до 290 мм.
Долото-бур.Необходим во время ударного бурения скважины. По форме он бывает плоским, крестообразным и тому подобное.
Бур в форме ложки. Имеет форму металлического цилиндра с продольной прорезью или в виде спирали, бур похож на эксцентрик. Предназначен для работы в глине с песком, в суглинках и песчаной глине.
При одном повороте буром осуществляется углубление в скважину до 40 см. Бур имеет длину примерно 700 мм с диаметром от 70 до 200 мм.
Желонка-бур.С помощью такого бура достают рыхлую почву ударным методом. Желонки для скважин бывают обычными и поршневыми.
Первая сделана из 3-метровой трубы. По внутреннему диаметру желонка должна быть от 25 до 96 мм, по весу 89-225 кг и по внутреннему диаметру от 95 до 219 мм.

Внимание: Процесс бурения по сути является циклическим, при этом происходит периодическая очистка инструмента для бурения от излишков земли. Бур полностью очищают только изъятием его из скважины. Если штанги длинные, тогда они из скважины тяжело вынимаются.

Процесс бурения скважины вручную

Настал момент приступить к бурению скважины. Для этого необходимо использовать спиралевидный бур (шнек или змеевик из металла).
На практике проверено, что применение простого ледоруба для рыбалки будет уместно. Такой способ бурения скважины – один из самых недорогих.
Для работы вам потребуются некоторые инструменты и материалы, такие как:

Делаем бурение скважины

Шнек является основным инструментом в использовании. Заводские кромки на буре оснащают специальными резцами, которые необходимо приварить электрической или газовой сваркой. Как вариант для резцов можно использовать заточенные напильники;
Трубы из стали диаметра 25 мм для коленьев-удленнителей;
Прицеп для автомобиля и садовая тележка, чтобы вывозить землю, а также лопата;
Шланг с насосом, чтобы “раскачать” скважину;
Стол повыше или козел, на который можно становиться;
Специальная конструкция, чтобы отсеивать гравий;
Гравий помельче, чтобы засыпать им скважину.

Внимание: Перед процессом бурения подготавливают обсадные трубы: сверлят в стенках отверстия-перфорации.

Отверстия должны находиться выше 0,5 м снизу трубы, их просверливают в самой трубе с расстоянием 1,5-2 м. Отверстия в диаметре должны соответствовать 5-7 мм.
Дополнительно следует подготовить направляющие, которые сделаны из брусков, их крепят к трубе. Бруски необходимы для отцентрирования трубы в скважине, выполняется одинаковый зазор между трубой и скважиной для равномерной засыпки гравия.
Перед началом бурения место, где будет находиться скважина, нужно выровнять. Затем в земле следует вырыть ямку на глубину 40-60 см, чтобы направить бур. После этого можно приступать непосредственно к бурению.

Бурение шнеком

Фиксируем вхождение бура

Внимание: Для выполнения бурения закрепите фиксаторы, которые не позволят буру отклоняться в другом направлении.

Итак:

На начальном этапе поворачивать бур под силу и одному человеку, впоследствии для вращения бура нужно будет еще один-два помощника. Углубляясь в землю, бур поворачивается уже труднее. Чтобы он вращался легче, следует в отверстие скважины доливать воду – это размягчит почву.
Когда бур провернется несколько раз, его нужно поднять и очистить от налипшей почвы. Землю лучше сразу убирать с места работы, чтобы она не мешала.
Шнековое бурение продолжаем, пока ручка бура не упрется в поверхность земли. Затем, чтобы продолжить бурительный процесс, бур следует нарастить новым коленом.

Внимание: Когда вы нарастили рукоять бура, осуществлять бурение данным инструментом с поверхности грунта будет тяжело, поэтому вам потребуется возвышение — стол или козлы. Это следует сделать заранее.

Для вращения бура можно использовать газовый ключ под номером 3. Продолжаем бурение, добавляя новые колена до достижения буром водоносного слоя. Определить его не трудно – извлекаемый грунт будет наполнен влагой.

Внимание: Здесь бурение опасно, поскольку бур может затянуть в почву, поэтому влажную землю следует извлекать осторожно, небольшими порциями.

Чтобы в буровую скважину не попали грунтовые воды из верхнего слоя земли, нужно углубить скважину ниже слоя глины. До того как вы поместите трубу в отверстие скважины, следует 3-4 раза вытащить и опустить штанги бура, прочищая этим скважину.
Опустили трубу в скважину, теперь необходимо засыпать щель между трубой и скважиной мелким гравием.

Бурение с постепенным опусканием

В этом варианте выполнения работы обсадная труба опускается постепенно. При таком выполнении работы отверстие трубы должно позволять свободно походить буру.
Он должен свободно опускаться и подниматься:

Внимание: При применении такой технологии, после вытаскивания трубы из скважины, она чистится и после этого ее надо немного подбить кувалдой.

После достижения водоносного слоя бур немного заглубляется. Самое главное не перекрыть доступа к поступлению воды;
После этого в трубу опускаем фильтр для воды, его надо приобрести заранее;
После бурения и установки скважины (если это делается без применения фильтра), ждем около часа. За это время вода становится уже прозрачной и чистой;
После этого берем пробу воды и относим для анализа в лабораторию. Мы должны убедиться в качестве жидкости;
На следующий день после установки скважины проверяем дебет сделанной скважины. Он должен составлять несколько кубов в час;
Теперь делаем цементный раствор и заливаем промежуток между грунтом и трубой. Это предохранит скважину от проникновения дождевой и талой воды;
Теперь делаем крышку на скважину.

Очистка (раскачка) скважины

Для очистки самодельной буровой скважины от грязи применяется, как правило, мощный центробежный насос. Конечно, можно использовать и вибрационный насос, но очищение при помощи него лишь затянет время.
Итак:

Для того, чтобы вибрационный насос, имеющий небольшую мощность, мог очистить скважину скорее, следует его поднимать и взбалтывать воду, что не позволит твердым частицам опуститься на дно.
Во время очистки буровой скважины, гравий, который засыпался между трубой и скважиной, будет немного оседать, поэтому потребуется его досыпка время от времени. Скважина чистится, как правило, длительное время, воды тратиться много, поэтому следует продумать отведение воды.
После окончания очистки в скважину устанавливается насос для постоянного ее использования.

Сколько служит песчаная скважина

Продолжительность эксплуатации скважины на песок зависит от нескольких факторов:

Мощность водоносного пласта. Чем она больше, тем дольше вам удастся добывать воду.
Фракции песка, из которых состоит пласт. Чем они мельче, тем хуже песок отдает воду и тем скорее произойдет заиливание, засорение фильтра.
Поэтому ещё до бурения желательно выяснить все о геологической структуре земли на участке, чтобы правильно подобрать фильтр и глубину, на которой он должен располагаться.

Фильтровая часть обсадной трубы

Регулярность использования. Она заиливается гораздо быстрее, если ею не пользоваться постоянно. Инструкция по эксплуатации рекомендует регулярно откачивать из неё воду, чтобы продлить срок службы.

Совет. Не стоит бурить скважину на песок на дачном участке, если вы пользуетесь дачей только во время летнего сезона.

Теперь вы знаете, как выполняется такая работа. После полной установки можно приступать к подключению воды к помещению.
Об этом вы можете прочесть уже в следующих статьях. Фото поможет вам разобраться в правильном выполнении работы.

moikolodets.ru

Бурение мелких скважин на песок и известняк

Для того, чтобы заказать скважину, Вам необходимо:

Подъехать в любой из наших офисов.
Заключить Договор на бурение скважин и внести предоплату в размере 50% от ориентировочной стоимости скважины. В договоре, кроме прочих условий, обозначаются сроки начала и окончания работ.
В обозначенный день Вы или Ваш представитель принимает бригаду на участке.
По завершении работ выдается паспорт, с указанием основных характеристик скважины, рекомендации по эксплуатации и обустройству скважины.

Компания «Гидроинжстрой» более 20 лет осуществляет профессиональное бурение скважин на воду для частных лиц. Заказывайте строительство скважин на интересующий вас горизонт.

Источником воды в системе автономного водоснабжения частного загородного дома может быть мелкая скважина на песок или на известняк. Неглубокая артезианская скважина бурится на первый от поверхности водоносный горизонт. По закону «О недрах» лицензия на скважину, пробуренную на первый водоносный горизонт, не требуется.

Скважина на песок

Глубина мелких песчаных скважин обычно не превышает 30 метров. Конструкция скважин на песок – одна колонна с фильтровой частью. Фильтр представляет собой перфорированную трубу в стальной, пластиковой или латунной сетке галунного плетения.

Насосы для песчаных скважин

Для подъема воды из скважины на песок рекомендуется использовать насосный аппарат типа «Малыш», «Ручеек» и т.п. При работе насосов возникает вибрация, которая создает дополнительную нагрузку на фильтр, что препятствует его засорению и увеличивает приток воды в скважину. С вибрационным насосом можно выкачивать из скважины от 0,3 до 0,5 кубических метров воды в час.

Срок работы скважины на песок

Скважина, пробуренная на песок, в среднем эксплуатируется 10 лет. Чтобы скважина служила долго, ее надо качественно пробурить и правильно эксплуатировать. Срок эксплуатации скважины зависит также от степени обводненности песчаных пород.

Бурение скважин на песок в Московской области

В Подмосковье бурение песчаных скважин выполняется посредством легких буровых установок типа ПБУ-1(2) и УГБ-1ВС, а так же малогабаритных буровых установок КЗБТ-Б1 (буровая установка комплектуется грязевым насосом НБ. Все механизмы, входящие в малогабаритную буровую установку, смонтированы на единой платформе, приводятся в действие от двигателя внутреннего сгорания). Ствол скважины формируется шнеком, по виду напоминающим штопор. Весь процесс, включающий опытную откачку воды из скважины, занимает 1–2 дня.

Достоинства скважин на песок:

относительно небольшая стоимость;
эксплуатация с помощью недорогого вибрационного насоса;
быстрый процесс бурения.

Недостатки скважин на песок:

небольшая производительность;
не очень продолжительный срок службы;
сезонные колебания уровня воды;
нестабильное качество воды.

Скважина на известняк

На юге Подмосковья мелкие скважины бурятся на известняк – там он находится очень близко от поверхности.

В известняковую скважину можно установить высокопроизводительный насос, способный за час выкачать от 1 до 1,5 кубометров воды.

Конструкции скважин на известняк

Конструкция известняковой скважины состоит из двух колонн – обсадной до известняка и рабочей в известняке. Скважина, пробуренная на известняк, может иметь и одну колонну, если водоносный горизонт является напорным.

Бурение скважин на известняк

Известняк – крепкая порода, и бурение на него требует больше усилий и времени, чем бурение скважин на песок. Если бурится скважина на известняк, цена на нее будет выше, чем на песчаную скважину.

Узнайте стоимость бурения скважин на известняк, глубокие и неглубокие пески в Вашем районе.

Для вскрытия известнякового водоносного горизонта используется мощная буровая установка роторного типа. В ходе бурения вращающееся долото разрушает породу, а скважину промывают специальным раствором, который выносит разрушенный грунт на поверхность. Весь процесс возведения скважины длится несколько дней.

Достоинства мелкой скважины на известняк:

высокая производительность;
долгий срок службы.

Недостатки мелкой скважины на известняк:

более высокая, чем на песчаную скважину, цена;
процесс бурения более продолжительный по сравнению со скважиной на песок;
нестабильное качество воды.

Назначение мелких скважин на песок и известняк

Скважина на песок для водоснабжения дачного дома.

Неглубокая скважина на песок, учитывая ее небольшой дебит, скорее подходит для полива. Но при правильном инженерном подходе она может стать основой полноценной системы автономного водоснабжения небольшого загородного дома (дачи).

В такой системе должна использоваться накопительная емкость: скважинный насос будет закачивать в нее воду из скважины, а еще один насос поверхностного типа или автоматическая станция на его основе – доставлять воду к потребителям.

Мелкая скважина на известняк способна обеспечить водой не только дачу, но и коттедж.

Использовать воду из мелких скважин для питья можно лишь после фильтрации – скважинная вода характеризуется сверхнормативным содержанием железа и солей жесткости; к этому могут добавляться нитраты, нитриты, нефтепродукты и прочие загрязняющие вещества, легко проникающие в близко залегающий от поверхности водоносный горизонт с поверхностными водами.

ВИДЕО: Бурение неглубоких скважин с обустройством

Остались вопросы? Закажите бесплатную консультацию!

www.burovik.ru

Как пробурить скважину в мягком грунте

При выборе загородного участка для постройки дома либо дачи нужно в первую очередь определить о воде на нем, т.е. в случае если центральный водовод либо водоносные слои под его поверхностью. Не праздным будет кроме этого вопрос - какое количество стоит пробурить скважину,и как долго это будет происходить.Вы должны осознавать, что без для того чтобы ресурса, как вода, вести домашнее хозяйство на дачном участке нереально.

Значительно чаще из-за отдаленности землевладений не нужно вести центральный водопровод, да и его цена в этом случае будет «золотой». Дешевле и несложнее применять личный источник, который предварительно направляться верно организовать.

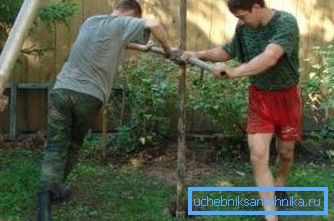

На фото – самостоятельное бурение колодца для воды

Скважина на загородном участке обеспечит его обладателю уверенность в постоянной подаче воды для хозяйственных потребностей и для сада-огорода в любое время. К тому же не нужно будет оплачивать водоснабжающей организации за любой кубометр воды.

Что же сделать – колодец либо скважину? Первый мало кто может сделать, к тому же копать его сложно, а в некоторых случаях легко нереально. Другое дело скважина, которую возможно пробурить в любом грунте, наряду с этим цена будет зависеть от ее глубины. Имеется технологии, разрешающие изготовить ее своими руками с одним-двумя ассистентами.

их характеристики и Скважины

Перед тем, как пробурить самому скважину, изучите участок и выясните уровень грунтовых вод.

Этот параметр будет решающим при выборе объема типа и расчёте работ скважины.

Глубина 3-12 м - «абиссинский колодец».
До 50 м – песчаная.
Ниже 200 м - артезианская.

Первые два варианта вручную может сделать на даче практически любой ее обладатель, третий – потребует профессиональных бурильщиков и буровую установку.

Песчаная скважина либо «на песок». Этот источник предполагает выдачу воды с глубины до 50 м. Именуют ее так вследствие того что водосодержащий песчаный слой грунта залегает в большинстве случаев на таком уровне. Глубина не дает гарантию чистоты воды, исходя из этого нужно иногда контролировать ее в санстанции на наличие химических и органических соединений. В песчаной скважине используют классическую схему с насосом. Очистку воды скважины от взвесей и мусора создают фильтром, который устанавливают на глубине. Его нужно иногда очищать. Срок эксплуатации скважины - 15 лет.
Абиссинский колодец. Самый несложный вариант - скважина-игла. Так как ее глубина маленькая, нужно позаботиться о выборе для нее места. Рядом быть не должно:

мусорных куч;
септиков;
сточных канав;
выгребных ям.

В другом случае из-за маленькой глубины вредные примеси смогут просочиться в источник и загрязнить его.

В случае если грунт не имеет в своем составе гальки и других жёстких пород, тип и песчаную скважину «абиссинский колодец» возможно пробурить рядом с домом либо кроме того в его подвале. Последней будет комфортно пользоваться в морозы.

Совет: оборудуйте домашний колодец не только электрическим насосом, но и ручной колонкой, тогда подача воды не будет зависеть от электричества.

Артезианская скважина. В случае если на рядом расположенных участках уже имеется источники воды для того чтоб
