Бурильные машины для скважин
Машина для бурения скважин на воду
Пробурить скважину в домашних условиях не всегда просто. Сложности могут возникать как в связи с небольшим размером частного владения, так и в связи с отсутствием возможности для осуществления маневра на маленькой территории участка.
Стоимость работ серьезного оборудования также может оказаться непосильной для среднестатистического гражданина, нуждающегося в питьевой воде. Связана такая цена не только с масштабностью самой установки, но и с большим количеством специалистов, которые должны ее обслуживать. Малогабаритные установки могут быть использованы на ограниченной территории и при скромных финансовых возможностях.
Виды оборудования
В талых и мерзлых грунтах разработка шурупов и скважин может производиться с помощью различных видов установок. В роли основного инструмента на всех видах устройств выступает винтовой бур, предназначенный для осуществления работ в прочном грунте, а также в мерзлом песке. В случае если предстоит осуществлять бурение других пород, используется иной вид оборудования: шарошечное долото для работы с твердыми породами и ударно-поворотное долото для трещиноватых пород.
Для бурения используют такие виды техники:
- Оборудование для бурения на базе колесного трактора.
- Бурильная техника на основе гусеничного трактора.
- На основе автомобиля КрАЗ-257.
- Машина ударно-канатного бурения.
Простое устройство, состоящее из буровой штанги, напорного гидроцилиндра, рамы, редуктора, каретки, и гидромотора.
Особенности техники на основе гусеничного трактора
Данный тип оборудования предполагает наличие двух гидроцилиндров и ротора, приводящего установку в движение с частотой вращения от 60 до 120 оборотов в минуту. Обязательно использование гидравлических домкратов, поскольку система, осуществляющая передачу инструмента на забой, довольно мощная.
Бурильно-крановая машина, созданная на основе автомобиля КрАЗ-257
Более универсальная и маневренная установка по сравнению с остальными типами оборудования для бурения. Снабжена буровым и грузоподъемным механизмом. Рабочий инструмент смонтирован на платформе, обладающей возможностью осуществлять поворотные движения. Напор во время бурения возможен благодаря мощной гидравлической системе установки.
Машина ударно-канатного бурения
Применяется для взрывных работ в карьерах, а также в местах, где плотность породы выше среднего.
Выбор оборудования необходимо осуществлять с учетом финансовых возможностей, которые могут определить не только качество, но и скорость выполнения работ, типа породы и характера местности.
О малогабаритной технике
Малогабаритная буровая установка
В случае ограниченного бюджета подойдет для использования такой вариант, как малогабаритная установка. Это устройство для разработки скважин, глубина которых не является слишком большой. Оснащение подобного устройства включает в себя раму, лебедку, редукторный механизм, устройство для облегчения обсадки ствола и двигатель (электрическим либо топливным).
Чаще всего малогабаритные бурильные машины собираются на базе транспортного средства, и мощность их невелика. Однако ее с лихвой хватает для того, чтобы соорудить скважины на территории одного или двух хозяйств.
Подобная система создана из отдельных модулей. Это залог ее мобильности: буровая установка может быть быстро разобрана и оперативно собрана в условиях ограниченного пространства. Для большинства граждан, нуждающихся в организации небольших скважин, преимущества малогабаритных устройств очевидны:
- простота использования;
- небольшой вес;
- низкая стоимость как самой установки, так и осуществляемых с ее помощью работ;
- быстрая окупаемость;
- маленькие размеры относительно более масштабных установок;
- аккуратность процесса;
- отсутствие необходимости привлечения высококвалифицированного персонала.

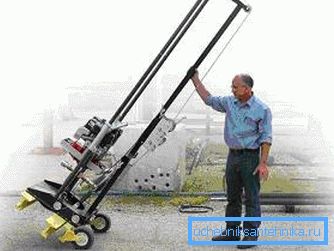

Для бурения совсем неглубоких скважин можно использовать ручной мотобур. Благодаря бензиновому приводу он может эксплуатироваться в полевых условиях.
Легкость транспортировки, система регулировки подачи топлива, отсутствие необходимости в специальных знаниях – основные достоинства подобного малогабаритного устройства. Важно, что максимальная глубина скважины, которая может быть получена с его использованием – 50 метров.
Часто используемая буровая машина и ее достоинства
Еще один вид оборудования, который используется для бурения – это автомобильные буровые установки. Создаются они на базе полноприводного транспортного средства на шинах низкого давления. Это необходимо для удобства доставки техники на территории, к которым не проложены дороги или грунты сильно размыты водой.
В основе подобного механизма – стрела, на которой закреплен перемещающийся вращатель, приводимый в действие гидроприводом. Основные достоинства такой машины для бурения скважин следующие:
Достоинства машин с буровой установкой
- максимальная глубина – до 300 метров;
- возможность осуществления буровых работ в труднодоступных местах;
- осуществление управления с помощью бортового пульта;
- относительно невысокая стоимость работ с использованием данной техники.
Различные виды техники доступны сегодня для осуществления такого трудоемкого вида работ, как бурение скважин. Использование малогабаритной техники позволяет сократить время работ и снизить их стоимость.
Видео: Важные нюансы бурения скважин на воду
promzn.ru
Машина для бурения скважин на воду: изюминки, разновидности,
Бурение скважин дома неизменно осложнено ограниченными размерами участка и невозможностью маневра на нем тяжелых установок. Не меньшим препятствием делается цена работы важного оборудования и штата экспертов, талантливого руководить таким оборудованием.
Мы поведаем про бурильные автомобили для скважин, каковые возможно применять в разных условиях, а также ограниченных территориально либо денежно.
Оборудование для бурения скважин на воду

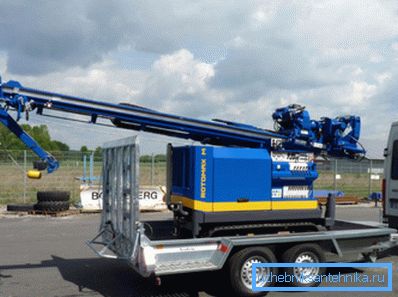

Малогабаритные буровые установки
Малогабаритные буровые установки являются устройства, предназначенные для разработки скважин малой и средней глубины, оснащенные рамой, двигателем на электрическом, топливном либо другом приводе, лебедкой для поднятия рабочих органов, редукторным механизмом, устройством для облегчения обсадки ствола трубами и буровыми инструментами.
Мощность двигателей, используемых в таких конструкциях, в большинстве случаев мала и находится в пределах 2 – 4 кВт, но видятся и значительно более замечательные модели. В любом случае, кроме того маленькой мощности хватает для сооружения скважины для потребностей одного либо нескольких загородных хозяйств.

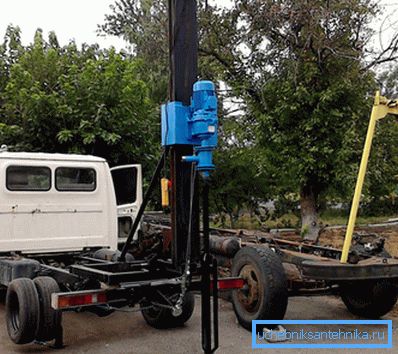

Данный вид оборудования возможно установлен на самоходном либо передвигаемом внешней силой шасси, наряду с этим устройство может иметь гусеничный либо колесный движение. В большинстве случаев, система имеет модульное выполнение, что разрешает разбирать конструкцию для удобства транспортировки и возможности применения установки в пространственно ограниченных условиях.
Отличаются модели МБУ в зависимости от метода бурения, техники передвижения, виду работ, назначению, типу применяемого инструментария, типу привода, рабочей глубины, диаметра и других черт.
Не считая разработки скважин на воду МБУ способны бурить лунки для свай, столбчатых фундаментов, заборов, разведывательных скважин, и употребляться для разных отраслей сейсморазведки и инженерных работ.
Глубина бурения таких систем в большинстве случаев не превышает 50-ти метров, но видятся и более глубокие буры. Большой рабочий диаметр скважины – 250 мм, что вполне достаточно для личной скважины.
Преимущества малогабаритных автомобилей очевидны:
- Достаточно простое устройство, что разреша
uchebniksantehnika.ru
Машины для буровых работ
Вернуться на страницу «Машины для земляных работ»
МАШИНЫ ДЛЯ БУРОВЫХ РАБОТ
Буровые машины используют для образования вертикальных, наклонных или горизонтальных каналов в грунте. При диаметре до 75 мм эти каналы называются шпурами, более 75 мм — скважинами. Применяют буровые машины при геологической разведке грунтов, при буровзрывной разработке скальных и мерзлых грунтов, при водопонижении, при устройстве опор линии связи и электропередач и тому подобное. Процесс бурения включает разрушение грунта и его изъятие из скважины.
Способы бурения грунтов
Выбор способа бурения зависит от грунта, глубины и диаметра скважин. Различают механический, термический и термомеханический способы бурения. При механическом способе, грунт разрушается буровым инструментом, при термическом — высокотемпературной газовой струей, вытекающей с большой скоростью из горелки, при термомеханическом — совместным воздействием газовой струи и бурового инструмента. В строительстве распространенным является механический способ бурения.
В зависимости от кинематических условий воздействия на грунт, различают машины: ударно-поворотного, ударно-вращательного и вращательно — механического бурения. В них применяется электрический, механический или пневматический приводы.
При ударно-поворотном бурении грунта буровому инструменту задают вращательные движения и ударные импульсы. Продукты разрушения изымаются благодаря продувке сжатым воздухом, промывке водой или глинистым раствором.
При ударно-вращательном бурении, поверхность забоя разрушается свободно падающим массивным долотом, при этом в процессе бурения долото поворачивается на угол 20 — 40 °. Периодически скважина наполняется водой, затем продукты разрушения вместе с водой изымаются желонкой (Цилиндрический сосуд для подъёма из скважин жидкости, песка и буровой грязи).
При вращательном бурении, разработка забоя и изъятия продуктов разрушения осуществляются за счет вращения бурового инструмента — сверл. Этот способ распространен при бурении скважин в мерзлых и талых грунтах, которые не содержат больших камней. Установки вращательного бурения часто изготавливают в виде бурильно-крановых машин, на базе автомобиля или трактора, оснащенные навесным буровым и грузоподъемным оборудованием.
Бурильно-крановые машины. Рабочее оборудование
Бурильно-крановые машины целесообразно использовать для бурения скважины под буронабивные сваи. Общий вид бурильно-крановой машины БМ-308А приведен на рис. 1.
Рис. 1 — Общий вид бурильно-крановой машины БМ-308А
Основные характеристики: базовое шасси: ДТ-75; максимальная глубина бурения — 3 м; привод гидравлический; крановое оборудование установлено на шасси трактора ДТ-75; рабочее оборудование — лопастной бур.
Рабочее оборудование бурильно-крановой машины, изготовленной на базе автомобиля, приведено на рис. 2.
Рис. 2. Рабочее оборудование бурильно-крановой машины:
а — общий вид; б — кинематическая схема при двухцилиндровой подаче штанги;
1 — гидроцилиндр для перевода рабочего оборудования в транспортное положение; 2, 10 — гидроцилиндры перемещения буровой штанги; 3 — редуктор; 4 — буровая штанга, 5 — винтовые лопасти; 6 — забурник; 7 — выносная опора; 8- грузоподъемный барабан; 9 — лебедка; 11 — гидрофицированный патрон
Для перевода оборудования в транспортное положение предназначен гидроцилиндр 1. Для разгрузки ходового оборудования предусмотрены выносные опоры 7. У некоторых моделей рабочее оборудование размещается на поворотной платформе или сбоку шасси обеспечивает большую точность его установки. Грунт разрабатывают одновременным вращением бура и его осевой подачи отвала отбора мощности. После углубления на 0,3 — 0,5 м бурь поднимают, увеличивают , что обеспечивает высокую частоту вращения и разброс грунта в разные стороны.
Для бурения глубоких скважин до 500 м рабочий орган имеет вид шнека, который разрабатывает грунт сплошным забоем.
saitinpro.ru
Каталог буровых установок. Марки, производители, модельные ряды
Оборудование, которое создано для скважинного бурения, специалисты горнодобывающей отрасли называют термином буровая установка (бурильная машина). Говорить о технических характеристиках этого сложного устройства - значит говорить о характеристиках отдельно взятого механизма, входящего в его состав. Каждый из механизмов выполняет свою роль в единой системе и функционирует "в связке": вышка, силовой привод, передвижное устройство, блоки управления, снабжение для подачи и вращения установки, насосы и механизмы, которые прокачивают и очищают промывочную жидкость, спуско-подъемные и контрольно-измерительные устройства, а также множество других дополнительных приборов.
Выбор буровой установки может быть довольно сложным вопросом, ведь их типов существует огромное множество. Приведем главные факторы, учитывающиеся при выборе бурильной машины:
- размер скважины
- условия бурения
- местность, в которой будет производиться бурение
- нагрузка на крюке
Правильно выбранная буровая машина позволяет убить двух зайцев сразу: увеличить скорость бурения и сократить стоимость работ.
Сейчас подробнее остановимся на типах бурового оборудования.
В зависимости от глубины, на которую необходимо выполнить бурение, выделяют:
- буровые установки для неглубоких скважин
- буровые установки для средних скважин (до 600 м)
- бурильная машина для глубоких скважин (до 6 км)
- установки для сверхглубоких скважин (до 15 км). Используются достаточно редко, например, такой тип оборудования был задействован при "возведении" Кольской скважины, признанной самой глубокой в мире.
Выбор одного из видов доступных на рынке буровых установок позволяет пробурить скважины для подачи воды, разведочные и эксплуатационные скважины (предназначены для добычи природных ресурсов), выполнить сейсморазведку.
Выделяют следующие виды вращаетелей:
- подвижный (редуктор с выходным валом на колонну бурильных труб)
- роторный (находит применение для бурения вертикальных скважин в мягких и средней твердости породах, где требуется высокая механическая скорость бурения)
- шпиндельный (для бурения крепких горных пород, при разведке твердых полезных ископаемых)
В действие бурильные машины могут приводиться от дизельного, дизель-электрического или электрического привода (переменного или постоянного тока). Также буровые установки могут работать от автономных дизель-электрических станций.
Более подробно остановимся на классификации буровых установок в зависимости от транспортировки. По данному критерию выделяют самоходные (смонтированы на транспортном средстве) бурильные машины, несамоходные (перевозятся с помощью спецтранспорта) и стационарные буровые установки (монтируются на месте работы). Здесь выбор также зависит от типа бурения. Например, бурение нефтегазовых скважин проводится с помощью несамоходных бурильных машин. Они используются в труднодоступных местах, куда не в состоянии пройти самоходная буровая установка. Самоходные подходят для глубоких скважин и не всегда безопасны, так как спускоподъемный механизм выполнен с использованием лебедки, что подразумевает возможность обрыва троса. Стационарная установка используется, если необходимо бурить глубокие геологоразведочные скважины.
При транспортировке и монтаже буровых установок нередко можно столкнуться с проблемами, обусловленными рядом трудоемких установочных работ, а также геологическими особенностями различных местностей. Поэтому на сегодняшний день налажен процесс производства, при котором одной из технических характеристик буровых установок является система универсальной монтажеспособности.
