Динамический и статический уровень воды в скважине
Статический и динамический уровень воды в скважине
Собственная скважина на участке – это не просто колодец, из которого можно будет без проблем и всегда качать водичку. Ведь от грамотности хозяев зависит производительность скважины, долговечность оборудования и многое другое. Поэтому при ее обустройстве нужно учесть множество факторов. Статический и динамический уровень воды в скважине – важнейшие показатели для ее благополучного функционирования. Это то, чем нельзя пренебрегать, желая долго и благополучно пользоваться гидротехническим сооружением на собственном участке.
Важные параметры скважины
Устраивая скважину, важно знать ее основные параметры. Необходимы они и для того, чтобы при возникновении в процессе эксплуатации каких-то проблем понимать, в чем дело, и оперативно их решать. При проведении бурения специализированной компанией на результат работы – то есть скважину – выдается паспорт.
Этот документ может различаться по форме и содержанию у разных предприятий, но в любом случае обязательно включение в него таких сведений и показателей:
- координаты места нахождения скважины;
- описание почвенных пород в месте ее расположения;
- глубина, на которой находится водоносный слой;
- диаметр и длина труб;
- технические характеристики оборудования;
- дебит скважины.
Последний показатель – дебит, ни что иное как производительность скважины. То есть, какой объем воды она способна дать за определенное время. Этот параметр вычисляется, исходя из динамического и статического уровней воды, которые также должны быть обязательно указаны в паспорте. Дебит – разница между этими двумя параметрами.
Устраивая гидротехническое сооружение своими силами, без приглашения специалистов, все важные замеры необходимо сделать самостоятельно.
Особенно важно знать два уровня воды. Ведь от них зависит правильная установка и настройка параметров насоса, а значит – его работоспособность и долговечность.
Статический уровень
Статический уровень воды в скважине – это уровень водяного горизонта в скважине в состоянии покоя. То есть тогда, когда вода не выкачивается, и какое-то время до этого тоже не использовалась. Его замеряют спустя хотя бы час после прекращения работы насоса. Этот показатель равняется расстоянию от верхней части оголовка скважины до линии жидкости в колодце. Зависит статический показатель от таких параметров:
- уровень грунтовых вод;
- объемы выкачивания воды, в том числе в других, соседних скважинах;
- обильность осадков и талой воды по весне;
- давление внутри пласта;
- атмосферное давление;
- количество точек водозабора на участке.
Внутрипластовое давление – это давление, влияющее на воду, когда она находится под землей. Во время бурения она «освобождается» и устремляется вверх. Бывает давление настолько сильно, что жидкость бьет фонтаном. Чем выше давление – тем выше будет столб воды. Однако снаружи на жидкость начинает давить уже атмосферное давление, под влиянием которого уровень понижается. Точка, в которой он достигает стабильного, неподвижного положения, и является, по сути, статическим уровнем.
Чем мельче колодец, тем большее влияние на уровень оказывают осадки, талые воды, выкачивание жидкости. В неглубоких скважинах статический уровень, как правило, находится примерно на одном уровне с расположенными там же грунтовыми водами. Количество воды в таких колодцах исчерпывается быстрее, чем в глубоких.
Полезно будет почитать:
Определять статический показатель рекомендуется в период повышенного использования воды. Например, летом, когда вода интенсивно используется для полива огорода и других огородных нужд. И тогда, когда осадки отсутствуют хотя бы несколько дней, и ничто не пополняет скважину. В этот период вода находится на минимуме, а значит, это удобное время для определения оптимального положения насоса.
Динамический уровень
Динамический уровень воды в скважине определяют во время интенсивного ее выкачивания. В начале этого процесса уровень воды понижается. Постепенно под влиянием естественного давления начинает расти. Когда оба показателя становятся одинаковыми, то есть, сколько воды выкачивается, столько же и поступает, верхний уровень столба замирает на одной отметке. Этот уровень и называется динамическим. На него влияют:
- внутрипластовое давление;
- диаметр труб;
- мощность насоса;
- объем грунтовых вод.
Замер этого показателя осуществляется примерно после получасовой-часовой работы насоса, когда верхний горизонт воды замирает в одном положении и перестает понижаться. Разница между статическим и динамическим уровнями должна быть в пределах метра. Если же она больше, то значит, система недостаточно отрегулирована. Поэтому нужно принять меры по исправлению ситуации, чтобы избежать поломки оборудования.
На основании разницы между двумя показателями высчитывается и дебит скважины. Для этого замеряется, какой объем жидкости выкачивается за определенное время. И статический, и динамический уровень необходимо знать, чтобы правильно установить насос и рассчитать, с какой предельной мощностью он должен работать.
Как измерить
Компании, занимающиеся бурением, измеряют все показатели и заносят данные в паспорт гидротехнического сооружения. Тем же, кто организует скважину своими силами, предстоит самостоятельно выполнить измерения. Сделать это нужно обязательно.
Простейший способ сделать замер – это использовать примитивное приспособление, грузик на веревке.
Сначала замеряется статический параметр, затем – динамический. Для осуществления процедуры нужно выбрать период летом, когда несколько дней нет осадков, а вода из скважины забирается особенно интенсивно. Время осуществления замера – когда скважиной не пользовались хотя бы час-полтора и вода пришла в состояние покоя.
Грузик крепится на веревку и опускается в скважину. Как только он достигнет дна, веревку нужно аккуратно вытянуть и оценить, до какого уровня она намокла. Этот показатель замеряется и отмечается на веревке, так, чтобы при следующем погружении он не смылся.
Затем производится измерение динамического уровня воды в скважине. Для этого нужно запустить насос и выкачивать воду в течение периода от получаса до часа. За это время горизонт воды оказывается ниже, чем был. Выключив насос, показатель замеряется так же, как статика. То есть, вновь опускается груз на высушенной нитке. Оба параметра записываются и сравниваются. Разница между ними не должна превышать одного метра.
Метод с грузиком на нитке, конечно, прост и не требует особых затрат. Осуществить его легко в любое время в домашних условиях. Однако он не всегда достоверен. Например, воду можно случайно расплескать, и тогда нитка окажется вымочена не на том уровне, а выше. Кроме того, он не годится для слишком глубоких колодцев.
Для более точных результатов используется прибор уровнемер. Он представляет собой катушку с намотанной на нее специальной лентой и с датчиком на конце. На ленте расположены деления, позволяющие сразу же оценить, на каком расстоянии находится водяная гладь. При достижении датчиком горизонта издается сигнал. Точность уровнемеров высока. Кроме того, прибор возможно использовать в очень глубоких скважинах – до 600 метров.
Общие рекомендации
Если при установке насоса не учитывать разницу между статическим и динамическим уровнями, это может быть чревато поломкой оборудования.
Так, если насос будет расположен выше динамического уровня, то в процессе выкачивания воды ему придется работать «всухую». Обычно охлаждение насосов осуществляется за счет воды, и если ее нет – оборудование перегревается. Это рано или поздно выведет его из строя. Чтобы этого не случилось, следует установить датчик уровня воды. Если понижение уровня будет критическим, он отключит насос, позволив избежать его поломки.
Важно также правильно подобрать насос. Чтобы он не осушал колодец, его производительность должна быть меньше, чем производительность скважины.
Управлять понижениями и повышениями воды невозможно, ведь это не зависит от человека. Однако вполне можно своевременно обращать внимание на тревожные сигналы и регулировать параметры насосного оборудования.
Если скважина пробурена специалистами, нужно обязательно получить от них паспорт на сооружение и проверить наличие в нем всех необходимых сведений. В случае, когда приобретается участок с уже имеющейся на нем скважиной, а документов на нее нет, первым делом следует определить все уровни.
Однако даже статический уровень – не постоянный. Его показатель может меняться с течением времени. Например, если соседи рядом пробурили скважину. Некоторые природные факторы также могут повлиять на это. Поэтому рекомендуется заниматься замером параметров каждые два-три года. А при понижении уровня в статике и динамике регулировать параметры насоса.
Полезно будет почитать:
Заключение
Нельзя заранее знать, как будет меняться уровень воды в скважине. Но так как определить эти показатели несложно, нужно просто периодически проводить контрольные замеры.
От внимательности хозяев скважины к этим параметрам, от способности вовремя замечать и предугадывать изменение ситуации, от правильного определения динамического и статического уровней зависит работоспособность насосного оборудования, а значит – обеспеченность семьи чистой питьевой водой.
При наличии этих знаний владельца скважины уже не напугать даже внезапным понижением воды.
dachanaladoni.ru
Дебит, статический и динамический уровень воды в скважине
По окончании того, как у вас появилась на загородном участке водяная скважина, нужно понимать, что это не простое отверстие в грунте.Практически у вас появилось собственное сложное гидротехническое сооружение, владеющее своими изюминками, каковые направляться периодически контролировать.
Наряду с этим вы должны станете выяснить, что такое динамический уровень воды в скважине и другие термины, нужные для ее бесперебойной эксплуатации.
К ним относят кроме этого:
- глубину;
- дебит;
- статическая глубина.
Эти показатели фиксируются мастером по окончании завершения бурения скважины и отмечаются в основополагающем документе - паспорте скважины на воду. В случае с глубиной и дебитом все более-менее ясно, но не каждый знает и исходя из этого многих ставит в тупик вопрос о статическом и динамическом горизонте. Потом будет поведано детально о том, что это за цифры, для чего их нужно знать и как их использовать на практике.

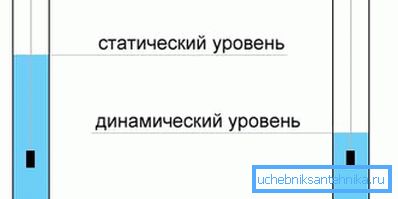

Понятие статического уровня и его особенности
Статическим уровнем либо пьезометрическим уровнем именуют глубину в водяной скважине, которая отмеряется от поверхности до водяного зеркала в спокойном состоянии при отключённом насосе. Показатель очень важный и полезный, исходя из этого кроме того в некоторых областях страны имеется особая работа гидромониторинга, занимающаяся замером статической глубины воды в наблюдательных колодцах. Данные являются базой для ведения учета запасов подземных вод.
В большинстве случаев в песчаных неглубоких колодцах статический уровень воды в скважине частенько сходится с горизонтом грунтовых вод. Часто обладатели таких колодцев задают вопрос по поводу размещения водяного зеркала всего в метре-двух либо кроме того вровень с поверхностью.
Не попадает ли в колодец верховодка с верхних пластов почвы? Оказать помощь в разрешении данного вопроса окажет помощь несложный опыт, заключающийся в следующем: в случае если при откачке воды из колодца и при понижении водного столба в обсадной трубе не понижается он в затрубном пространстве, значит, перетока нет.
Совпадение уровня воды в песчаных неглубоких колодцах с горизонтом грунтовых вод происходит вследствие того что они между собой связаны между собой гидравлически. Наряду с этим совсем не означает, что химсостав воды в них такой же и все загрязнения с поверхности прямо попадают в колодец.
Частенько связь водных столбов вероятна в громадных чащах естественных озер, русел реки и других водоемов, водоемов, каковые являются «окнами» в водоупорном слое. В следствии между собой объединяются два горизонта и начинают функционировать правила сообщающихся сосудов, в то время, когда зеркало в колодце практически совпадет с рядом расположенным водоемом.
Вероятны, само
uchebniksantehnika.ru
Статический и динамический уровень воды в скважине
Если вы собираетесь бурить скважину для воды, необходимо будет ознакомиться с такими важными понятиями, как статический/динамический уровень воды в скважине. Лучше понять, что же это такое, поможет простая схема.
Что такое статический уровень воды?
Статическим уровнем воды скважины называется отметка уровня воды, которая устанавливается в пробуренном отверстии после простоя воды без откачивания на протяжении примерно шестидесяти-девяносто минут. Физическая сущность этого явления состоит в том, что величина давления, которое образуется благодаря водному столбу, находящемуся посередине скважинного отверстия, уравновешивается с другой стороны пластовым давлением всего слоя подземной воды, к которому ведёт скважина. В тот момент, когда эти два показателя давления уравновешивают друг друга, столб воды в скважине останавливается и перестаёт подниматься. Именно такой показатель называют статическим.
Что обозначает динамический уровень воды скважины?
Динамический уровень, в отличие от предыдущего понятия, устанавливается в результате максимального забора воды из скважины. Этот показатель зависит от мощности и работоспособности насоса. Динамический уровень устанавливается после откачивания, производящегося до момента, когда уравниваются объёмы приточной и отточной воды.
В таком случае говорят, что дебит скважинной воды соответствует производительности включённого насоса. Показатель динамического уровня воды скважины может меняться в зависимости от уменьшения либо увеличения потребления. Таким образом, эту величину определяют опытным путём, после чего фиксируют их в документе на скважину. Для определения динамического уровня воды скважины при отсутствии нужных записей скважинного паспорта, не обязательно обращаться к специалистам.
Как определить скважинный уровень воды?
После того, как владелец новопробуренной скважины получил представление о том, что такое динамический/статический уровень воды скважины, он имеет возможность определить динамический параметр уровня скважинной воды лично, пользуясь простой техникой:
- на первом этапе необходимо постоянно откачивать воду из скважины, если её уровень опускается, следует опустить высасывающий шланг насоса так, чтобы он постоянно находился под водой и не работал вхолостую;
- на втором этапе откачка продолжается;
- указанные действия должны осуществляться до тех пор, пока уровень воды не перестанет уменьшаться.
Полученный показатель и будет динамическим уровнем. Его нужно использовать, чтобы грамотно разместить насос внутри скважины: он должен находиться не ниже определённого опытным путём уровня.
Чтобы узнать уровень статический, нужно наоборот прекратить откачивание и оставить насос на час и более. Таким образом вы дадите уровню воды вертикальной скважины уравновеситься водяным пластовым давлением.
Как определить зеркало воды скважины?
Зеркалом воды либо уровнем зеркала воды скважины называют расстояние от верхней границы гидросооружения до поверхности воды в скважине. Это зависит от метода выполняемого бурения. Если был выбран сухой способ бурения, достижение буром зеркала воды будет заметно, так как при этом нагрузка сразу заметно уменьшается. Это происходит потому, что изменяется среда в которой происходит бурение.
При гидробурении водная среда характерна на протяжении всей процедуры бурения, поэтому определить уровень нахождения зеркала в таком случае сложнее. Тогда нужно определять уровень зеркала воды уже после пробуривания, при этом делать это рекомендуется также для сухого бурения, ведь уровень воды мог подняться.
Для определения зеркала достаточно опускать в скважину верёвку с грузиком до момента достижения им водной глади, если глубина значительная, следует воспользоваться скважинным уровнеметром. Однако следует помнить, что для артезианского (глубинного) бурения зеркало воды может отсутствовать. В таком случае вода не просто поднимается вверх до начала скважины, но даже бьёт фонтаном. Естественно, в этом случае вопрос о том, как проверить уровень воды скважины, не стоит.
О том, какой столб воды должен быть у скважины, нет однозначного ответа. Причина кроется в том, что каждая скважина индивидуальна по своим характеристикам, ведь уровень залегания вод также отличается: если скважина артезианская, уровень имеет одно значение, если вода будет найдена выше, столб воды окажется с совершенно другими показателями.
burenieskvazin.su
Динамический уровень - Вода скважина
Динамический уровень воды в скважине
Помимо статического уровня, наиболее важная характеристика скважины на воду – динамический уровень воды в скважине.
Так что же это такое?
Если статический уровень показывает, на какой глубине в скважине зеркало воды без её откачки, то динамический уровень воды в скважине является её установившийся уровень в процессе откачки.
Динамический уровень ниже статического обычно от одного до нескольких метров. Динамический уровень во многом зависит от геологии в данной местности.
Это происходит из за того, что скорость откачки больше скорости поступления воды из водоносного слоя через фильтр в скважину. Чем мощнее водоносный слой, тем меньше разница между статическим и динамическим уровнями воды в скважине.
При этом динамический уровень является величиной относительной, то есть, чем мощнее насос, тем уровень воды при откачке ниже, так как отбор воды происходит быстрее её наполнения. Но это падение уровня не бесконечно, потому что, чем ниже, тем больше давление воды, и скорость отбора выравнивается со скоростью наполнения.
А для чего же нам нужно знать динамический уровень воды в скважине?
Зная динамический уровень, при определенной мощности насоса, необходимо насос погружать ниже этого уровня, с запасом.
Если уровень упадет ниже подвешенного в скважине насоса, отбор воды будет невозможен, а сам насос выйдет из строя, попросту сгорит, при отсутствии автоматики.
Поэтому, нужно учитывать возможные падения статического уровня, чтобы не было аварии.
Снижение динамического уровня в период эксплуатации скважины возможен из за понижения проходимости воды через сетку фильтра. В зависимости от содержания солей и других микроэлементов в воде, они постепенно оседают на сетку фильтра и пропускная способность уменьшается. Не стоит переживать, это возможно не скоро, но учитывать нужно.
voda-skvazhina.ru
Статический и динамический уровни воды в скважине: что это такое
Один из вариантов водоснабжения частного дома в пригороде это устройство скважины для питьевой воды. Однако, помимо бурения и установки обсадной трубы, ее нужно правильно рассчитать.
Для этого нужно знать статический и динамический уровень воды в скважине. Эти параметры необходимы чтобы правильно определить ее производительность и подобрать мощность оборудования.
Почему нужно знать характеристики скважины
Цель, с которой делается любая скважина – это водоснабжение частного дома. Однако нужно понимать, что запасы воды в источнике не бесконечны. Поэтому при расчете системы водопровода и планировании точек потребления, нужно на что-то ориентироваться.
Вода из источника откачивается насосом и идет в водопровод, а в источник она попадает из водоносных слоев. И если сделать неверные расчеты, то можно столкнуться с ситуацией, когда потребность будет превышать производительность.
Основная характеристика – это ее дебет. Но, чтобы правильно его рассчитать, нужно определить статический и динамический уровень воды в скважине.
Вообще, если бурение делалось через фирму, она должна предоставить паспорт на работы. А в нем указываются все основные характеристики. Но, если его нет, это не страшно. На самом деле, в этом нет ничего сложного и все измерения, без проблем проводятся самостоятельно.
Статический уровень
Этот показатель определяет высоту водяного столба в спокойном состоянии. Т.е. в тот момент, когда не производится откачка насосом.
При этом важно понимать, что на него влияют внешние факторы. Особенно это актуально, при не глубоком источнике:
- время года – весной и осенью, статический уровень воды в скважине поднимется. Это происходит из-за того, что верхний водоносный слой насыщается влагой;
- погода – при засухе, он опустится.
Также, оказывает влияние количество скважин, расположенных по соседству. Если они питаются из одних и тех же слоев – он будет периодически меняться.
Динамический уровень
Еще одна важная характеристика – это динамический уровень скважины. Он определяет характеристики воды в обсадной трубе во время работы насоса.
Когда происходит водозабор, водяной столб будет опускаться. Но, в какой-то момент, он должен стабилизироваться на определенной отметке. Это происходит благодаря тому, что происходит постоянное пополнение водой из водоносных слоев.
А т.к. при откачке давление столба падает, оно будет выравниваться за счет внутрипластового. Здесь важно понимать, что динамический уровень напрямую зависит от мощности насоса.
Например:
- если его производительность маленькая, динамический показатель может быть равен статическому;
- а если большая – он вполне может осушить источник.
Поэтому оборудование следует подбирать исходя из характеристик источника. Кроме того, это показатель определяет глубину установки погружного насоса. Т.к. он должен располагаться ниже отметки.
Как определить статический показатель
Статический уровень скважины определяется довольно просто. Для этого не нужно быть большим специалистом и обладать специфическим оборудованием. Понадобится лишь длинная веревка с грузом.
Есть определенные правила для проведения замеров:
- нельзя делать измерения сразу же после выключения насоса. В идеале, должно пройти около суток – за это время водяной столб полностью выровняется;
- лучшее время для измерения – весна;
Кроме того, не желательно проводить работы после обильных дождей. Т.к. грунтовые воды поднимаются, а это окажет влияние на показатели источника.
Как измерить:
- приготовить длинную веревку с грузом на конце
- опустить ее в обсадную колонну;
- аккуратно спускать ее вниз, пока груз не достигнет дна;
- сделать на веревке метку на уровне грунта;
- достать ее назад.
Теперь нужно определить длину от окончания мокрого участка до сделанной метки – это и будет статический показатель.
Как определить динамический показатель
Эта характеристика определяется несколько сложнее. Но, тем не менее, при самостоятельном измерении, сложностей возникнуть не должно.
Технология:
- необходимо включить насос и подождать около часа;
- при этом нужно контролировать высоту водяного столба. Самый простой способ – это взять веревку и привязать к ней грузик;
- теперь, при работающем насосе, веревка опускается в обсадную трубу. Как только груз коснется воды – должен быть слышен всплеск;
- на веревке ставится метка на высоте грунта;
- замеры делаются до тех пор, пока водяной столб в обсадной колонне не стабилизируется.
При низком дебете, может возникать ситуация, когда источник быстро осушается. В этом случае придется подыскать менее мощный насос. А вообще, его рекомендуемая мощность составляет 60-70% от дебета.
Вообще, по правилам, нужно измерять динамический уровень два раза. При этом используется разная производительность насоса. Это нужно для правильных расчетов.
Теперь, зная эти характеристики, можно определить производительность источника.
Характеристики работы скважины
Между значениями дебета и динамического уровня, есть определенная связь:
| Динамический уровень | Производительность | Работа скважины |
| Находится на уровне установки насоса | Очень низкая | Явные проблемы – возможно загрязнение |
| Уменьшение с некоторым интервалом | Не меняется | Влияние погоды, либо источников, расположенных поблизости |
| Постоянное уменьшение | Идет на спад | Сигнал о загрязнении |
| Уменьшается малыми темпами | Та же | Возможно истощение водоносных слоев |
Таким образом, важно следить за состоянием скважины и понимать, что это важно. Т.к. если обратить внимание на сигналы о загрязнении колонны, можно обойтись простыми решениями. А вообще, рекомендуемая частота замеров показателей – 1 раз в 2 года. Это позволит держать ситуацию под контролем.
kanalizaciyasam.ru
Что такое статический и динамический уровни скважины и способы их определения
Одной из важных характеристик скважины, используемой при выборе насосного оборудования и расчете удельного дебита источника водоснабжения, является уровень воды в эксплуатационной колонне. Существует два показателя уровня воды: статический и динамический.
Статический уровень воды
После того как осуществлено бурение скважины, выполнена ее промывка и обсадка, необходимо определить статический уровень воды. Расчеты выполняются не ранее чем через сутки после окончания работ по обустройству источника водоснабжения. Для определения значения статического уровня еще до начала водозабора замеряют расстояния от поверхности земли до зеркала воды.
Если бурение скважины и ее обустройство выполнены в соответствие с правилами, статический уровень воды всегда будет выше фильтровой части скважины или зоны отбора воды из водонасыщенного пласта.
Динамический уровень
Для определения удельного дебита скважины нужно знать динамический уровень, то есть расстояние от поверхности земли до зеркала воды во время работы насоса. Измерения выполняют два и более раз, изменяя интенсивность водозабора. При откачке воды из скважины ее уровень сначала снижается, а потом остается на определенном уровне при непрерывной откачке воды с той же интенсивностью. Если увеличить (уменьшить) мощность откачки воды, динамический уровень, соответственно, будет ниже или выше.
Зачем нужно определять значения статического и динамического уровней
Информация о статическом и динамическом уровнях скважины заносится в паспорт. Эти значения будут отправными во время профилактических работ на источнике водоснабжения для установления проблем функциональности гидротехнического сооружения. Значения динамический уровня потребуются при выборе насосного оборудования и расчета глубины его монтажа: насос устанавливают в среднем на два метра ниже динамического уровня, чтобы даже при его критическом снижении точка водозабора насоса всегда находилась в воде.
Специалисты рекомендуют: измерять динамический уровень нужно не менее двух раз, при этом непосредственные замеры должны каждый раз выполняться не ранее чем через час после непрерывной работы насоса.
spb-burenie.ru
Статический и динамический уровень воды в скважине |
Один из важнейших параметров любой скважины – уровень воды. Его обязательно нужно узнать перед тем, как будет приобретаться насосное оборудование или устанавливаться дебит, с его помощью определяется исправна ли скважина.
Различают два уровня в скважине:
- Динамический
- Статический
Динамический и статический уровень – определения
Динамический уровень воды в скважине –характеристика, значение которой устанавливается внутри колодца после откачивания воды и изменяется в зависимости от мощности выбранного насоса. Определить динамический уровень в том случае, если производительность насоса уравняется с дебитом.
Статический уровень воды в скважине – значение, которое характеризует высоту водяного столба после ее простоя более одного часа. Суть в следующем: после откачки воды насосом и снижения уровня, жидкость постепенно начинает возвращаться обратно до тех пор, пока не установится равновесие или статический уровень.
Как померять уровень воды
Для того, чтобы провести измерение уровня воды в скважине самостоятельно, с последующей чистки скважины на даче и ремонта скважины на воду понадобятся:
- Мотопомпа
- Нить с грузом
Чтобы показатели были максимально объективны, измерения следует проводить после того, как на улице несколько суток продержится знойная засушливая погода.
При помощи груза и веревки необходимо замерить глубину. Мокрая часть веревки – это высота столба воды, а разница между глубиной колодца и полученным значением является искомым статическим уровнем.
Теперь можно пойти дальше и замерить динамический уровень воды в скважине, так как он требует проведения более сложных работ.
На дно скважины опускается шланг, к нему подсоединяется насос, начинается откачка воды. Нужно следить за тем, чтобы не упал уровень воды в скважине полностью – это приведет к поломке насоса, работающего в холостую.
Спустя 30-40 минут нужно вновь замерить расстояние между поверхностью воды и верхней точкой колодца – это будет ничто иное, как динамический уровень.
Каким должна быть разница уровней?
Недостаточно знать показатели статического и динамического уровня – нужно определить их разницу. Если она не превысит один метр, можно быть уверенным в том, что вода в колодец поступает с нужной производительностью.
Если разница превысит два метра, необходимо принимать соответствующие меры. На этом замер уровня воды в скважине можно считать завершенным.
Как часто замеряются уровни?
Специалисты рекомендуют проводить контроль уровня воды в скважине не реже, чем один раз в два года используя буровые установки горизонтального бурения. Это позволит предупредить такие неприятности, как заливание или засорение колодца, произвести своевременный ремонт.
Чтобы постоянно не проводить продолжительные и нудные операции по замеру уровня воды в скважине при помощи веревки и груза, рекомендуется купить и установить специальный прибор — датчик уровня воды в скважине.
Он подключается к общему управляющему блоку и будет постоянно держать в курсе всего происходящего внутри.
Если уровень воды постепенно падает и разница между статическим и динамическим показателями растет, не стоит откладывать проблему в долгий ящик.
Чаще всего это происходит из-за засорения фильтра или заиливания дна: рекомендуется произвести их очистку. Если не помогло – следует обратиться за помощью к специалистам.
homebuild2.ru
1)Какие различают основные источники пластовой энергии? Как определяетя статическое давление и динамический уровень в скважине?
Приток жидкости и газа из пласта в скважины происходит под действием сил, на природу и величину которых влияют виды и запасы пластовой энергии. В зависимости от геологического строения района и залежи приток нефти, воды и газа к скважинам обусловливается:
1) напором краевых вод;
2) напором газа, сжатого в газовой шапке;
3) энергией газа, растворенного в нефти и в воде и выделяющегося из них при снижении давления;
4) упругостью сжатых пород;
5) гравитационной энергией.
В зависимости от вида преимущественно проявляющейся энергии вводят понятия режимов работы залежи: водонапорный, режим газовой шапки (газонапорный), растворенного газа, упругий или упруговодонапорный, гравитационный и смешанный.
Водонапорный режим газовых месторождений, так же как и нефтяных залежей, возникает при наличии активных краевых вод или при искусственном заводнении пласта. Газовый режим залежи (или режим расширяющегося газа) возникает при условии, когда единственным источником является энергия сжатого газа, т. е. когда пластовые воды не активны.
Запасы пластовой энергии расходуются на преодоление сил вязкого трения при перемещении жидкостей и газов к забоям скважин, на преодоление капиллярных и адгезионных сил.
Статическое давление - это давление на забое скважины, устанавливающееся после достаточно длительной ее остановки. Оно равно гидростатическому давлению столба жидкости в скважине высотой (по вертикали), равной расстоянию от уровня жидкости до глубины, на которой производится измерение. Обычно за такую глубину принимается середина интервала вскрытой толщины пласта. С другой стороны, это давление равно давлению внутри пласта, вскрытого скважинами, и поэтому оно называется пластовым давлением.
Статический уровень
Уровень столба жидкости, установившийся в скважине после ее остановки при условии, что на него действует атмосферное давление, называется статическим уровнем.
Динамическое давление на забое скважины
Это давление устанавливается на забое во время отбора жидкости или газа из скважины или во время закачки жидкости или газа в скважину. Динамическое давление на забое очень часто называют забойным давлением в отличие от статического, которое называют пластовым давлением. Однако и статическое, и динамическое давления в то же время являются забойными.
Динамический уровень жидкости
Уровень жидкости, который устанавливается в работающей скважине при условии, что на него действует атмосферное давление (межтрубное пространство открыто), называется динамическим уровнем.
2)Как определяется динамическое давление и статический уровень в скважине?
Динамическое давление на забое скважины
Это давление устанавливается на забое во время отбора жидкости или газа из скважины или во время закачки жидкости или газа в скважину. Динамическое давление на забое очень часто называют забойным давлением в отличие от статического, которое называют пластовым давлением. Однако и статическое, и динамическое давления в то же время являются забойными.
Статический уровень
Уровень столба жидкости, установившийся в скважине после ее остановки при условии, что на него действует атмосферное давление, называется статическим уровнем.
Если устье скважины герметизировано, то обычно в верхней части скважины скапливается газ, создающий некоторое давление на уровень жидкости. В этом случае уровень жидкости не называется статическим, хотя соответствует статическим условиям скважины, и давление на забое скважины равно сумме гидростатического давления столба жидкости и давления газа.
studfile.net
