Насосная станция для скважины: устройство, разновидности,
Для обслуживания скважин применяют разное насосное оборудование: это и поверхностные аппараты с гидроаккумуляторами либо накопительными баками, и погружные устройства, и механические насосы.
Мы желаем поведать про насосные станции для скважин, каковые относятся к поверхностным системам подачи воды.
Насосная станция
Устройство
В общем виде обычная насосная станция является системой , складывающуюся из таких главных элементов:
- Гидроаккумулятор. Это бак, в который помпой нагнетается вода до определенного давления, разрешающего системе обслуживать потребности водопровода. Это устройство разрешает избежать постоянных пусков двигателя насоса и обеспечить в системе напор и стабильное давление;
- Насос. В этом качестве значительно чаще применяют центробежные самовсасывающие либо вихревые агрегаты. Система подачи возможно оснащена выносным либо внутренним эжектором, который повышает возможность всасывания за счет результата Бернулли, наряду с этим снижая неспециализированную производительность системы;
- Реле давления. Тут мы видим элемент системы автоматического управления, который настраивается так, что при увеличении давления выше заданной величины реле выключает подачу электропитания на двигатель насоса, а при падении давления ниже заданного значения – двигатель опять включается;
- Обратный клапан. Данный элемент системы не разрешает жидкости течь в обратном направлении и покидать аккумуляторный бак либо патрубок закачки воды, поскольку при попадании воздуха в систему насос может выйти из строя;
- Узел подключения электропитания. Представляет собой обычный однофазный либо трехфазный (в зависимости от конструкции) штекер для соответствующей розетки, и содержит предохранители и систему заземления.
Гидроаккумулятор устроен весьма легко: в металлического баллона расположена резиновая груша, около которой находится сжатый воздушное пространство. Груша соединена с входным отверстием, куда через обратный клапан нагнетается вода, и откуда эта вода поступает в систему водопровода при открытом кране смесителя либо другого сантехнического устройства.
При нагнетании воды груша возрастает в объеме, сжимая воздушное пространство в баллоне. Так, кинетическая энергия двигателя помпы запасается в виде потенциальной энергии сжатого газа, стремящегося выдавить жидкость из груши. На входе в баллон устанавливают реле давления, которое врезано в разрыв цепи питания двигателя насоса.

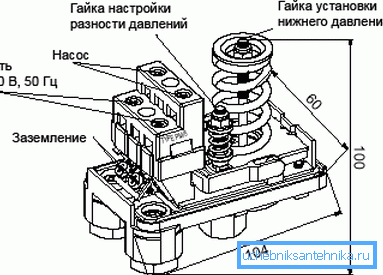

Посредством особых гаек реле регулируют так, дабы при достижении верхнего предела давле
uchebniksantehnika.ru
все нюансы выбора на vodatyt.ru
Водяная насосная станция — это один из вариантов оборудования для подачи воды в частный дом. Применяется для водообеспечения домовой системы из автономного источника воды. Люди, не посвящённые в технические особенности оборудования, могут путать насосную станцию и погружной насос. Однако, разница между ними довольно значительная.
Варианты и назначение
Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.
Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.
Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.
Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.
В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.
В чём выгода собственной станции
В числе основных положительных моментов, что несёт в себе монтаж подобного оборудования, следует указать:
- Универсальность применения.
Насосная станция даёт возможность обеспечивать подачу воды из любого источника – скважины, накопительного кессона, пруда, колодца. Поскольку насосное оборудование устанавливается снаружи, качать воду можно даже из узкой скважины, куда не пройдёт глубинный насос. Для этого достаточно лишь опустить в неё обычный резиновый шланг d 2,5 см, подключив к насосной станции.
- Автоматизированная работа.
Аппарат включается автоматически, когда давление во внутридомовом водопроводе падает. При достижении установленного давления, аппаратура самостоятельно отключает насос.
- Наличие определённого количества воды.
В комплекте, вместе с насосным оборудованием, идёт демпферный резервуар, позволяющий иметь некоторый объём воды на всякий непредвиденный случай.
Насосная станция менее уязвима, нежели обычный водный насос. Допустим, когда в скважине закончится вода, реле попросту отключит станцию. В этом же ситуации обычный насос может попросту выйти из строя. Также предохранительное реле отключит аппаратуру при резких скачках напряжения, обычно приводящих к поломке насосов.
- Возможность поддерживать в домовой сети определённое давление.
Установить показатель необходимого напора можно в индивидуальном порядке, в зависимости от количества потребителей, технических характеристик трубопровода.
Водоподающая станция, в отличие от простого насоса, позволяет обеспечить те необходимые параметры, что прописаны в эксплуатационных нормативах для благоустроенного дома.
Критерии выбора станции водоснабжения для дома
На современном рынке сантехнического оборудования представлен широчайший ассортимент насосных станций, обладающих различными техническими характеристиками. Поэтому, у многих домовладельцев, желающих самостоятельно обустроить личную систему водоснабжения, возникает закономерный вопрос – «Как выбрать насосную станцию для частного дома?» При выборе подходящего в конкретной ситуации оборудования, нужно обращать внимание на его эксплуатационно-технические показатели.
Высота всасывания и вид станций подачи воды
Одним из основных показателей, характеризующих различные виды насосных станций, является высота всасывания воды. Данный показатель во многом зависит от типа работы насоса, которым станция укомплектована.
Водяные насосы бывают:- Центробежными.
- Вихревыми.
- Одноступенчатыми.
- Многоступенчатыми.
- Со встроенным или выносным эжектором.
От этих показателей зависит высота всасывания и создаваемый в системе напор. Одноступенчатые и многоступенчатые модели отличаются практически бесшумной работой, и предназначаются для подъёма воды с глубины порядка 7-8 м. Многоступенчатые модели имеют улучшенные технические характеристики, позволяя создавать в сети более мощный напор.
Если требуется подать воду с большей глубины, то лучше приобрести эжекторный вариант. Его особенность заключается в отводе части потока подаваемой воды обратно во всасывающий трубопровод.
Благодаря такому решению удаётся значительно увеличить высоту подъёма. У моделей со встроенным эжектором этот показатель достигает 10м, а с выносным – до 35м. Минусы эжекторного насоса – повышенный шум при работе, и более высокая цена.
Глубина скважины на вашем участке больше 35 м, тогда лучшим вариантом станет совмещение станции с погружным глубинным насосом.
Объём накопительного бака
Каждая насосная станция снабжается накопительным баком различного объёма. Он позволяет создать резервный запас воды во внутридомовой сети, а также уменьшить количество циклов включения/отключения насоса. От того, насколько часто включается насос, зависит степень износа его механизмов.
Второй фактор выбора – средний показатель расхода воды в доме. Чем больше в доме точек водозабора, и больше жильцов, тем большим по объёму должен быть накопитель.
Благодаря своему устройству, демпферный бак позволяет поддерживать необходимое давление в водопроводе даже при выключенном насосе. Внутри его установлена резиновая мембрана, растягиваемая при наполнении бака водой. После отключения насоса она сжимается, выталкивая аккумулированную воду в сеть.
Стоимость накопительной ёмкости прямо пропорциональна её объёму, что непосредственно влияет на общую цену станции. Средние размеры гидробаков 30-50л, но в продаже встречаются модификации от 18 до 100, и более литров. (Расчёт объёма — инструкция)
Технические характеристики
Главными эксплуатационно-техническими характеристиками станции для подачи воды, помимо высоты всасывания, являются образуемый напор и максимальная производительность. Эти показатели всегда указываются в техническом паспорте изделия. Поэтому, зная, на какой напор рассчитана ваша водопроводная система, и какую максимальную производительность может обеспечить скважина, подобрать нужную модель насосной станции не составит труда.
Некоторые люди считают, что чем мощнее станция, тем лучше. Но это далеко не так. Чересчур мощный аппарат создаст в сети избыточное давление, результатом чего может стать разрыв труб и соединительных швов, преждевременный выход из строя сантехнического оборудования. Если производительность насоса больше дебета скважины, то велика вероятность, что она осушится прежде, чем расход воды будет компенсирован.
Необходимый напор можно рассчитать, сложив такие показатели:- Среднее давление, на которое рассчитан трубопровод в барах,
- Глубину всасывания воды из скважины до уровня установки насоса.
- Высоту подачи воды к самой верхней отметке водоразбора.
- Протяжённость трубопровода, ведущего от скважины до станции, разделённую на 10.
В итоге получаем средний необходимый показатель напора для вашего дома. Стандартные бытовые станции обеспечивают напор в пределах 35-70 м. Производительность насоса измеряется в м3 в час. Выбирать станцию нужно таким образом, чтобы обеспечить водой все точки водоразбора в доме, но она не должна превышать по своей производительности дебетовую производительность питающей скважины.
Материалы изготовления
Насосные станции могут изготавливаться из разных материалов. От этого непосредственно зависит прочность и долговечность их функционирования. Поэтому, в магазинах зачастую можно увидеть аппараты с одинаковыми эксплуатационно-техническими показателями, но с разной ценой.
К примеру, накопительные ёмкости станции могут изготовляться из обычной или нержавеющей стали. Последняя имеет стойкость к воздействию коррозии, и прослужит намного дольше обычной листовой стали. В то же время, нержавейка в разы дороже своего ржавеющего аналога.
Внутренние узлы и агрегаты наиболее дорогих моделей делают из цветных нержавеющих металлов – алюминия, меди, бронзы. Все эти металлы имеют высокую прочность, но и высокую цену, что также влияет на общую себестоимость оборудования. Станции среднего ценового сегмента имеют в своём составе чугунные и стальные детали. Наиболее дешёвые варианты изготавливаются с применением большого количества пластиковых комплектующих. Соответственно, стоимость их самая низкая, но и надёжность тоже, отнюдь не высока.
Автоматика станций
Каждая станция систем водоснабжения, в отличие от обычного насоса, снабжается комплектом автоматических приборов. Прежде всего, это реле, связанное с манометром, и отвечающее за поддержание в водопроводе определённого напора. Когда уровень давления опускается ниже выставленной на реле отметки, оно автоматически включает насос. При достижении показателя точки максимума, электрическая цепь размыкается, и насос выключается.
Помимо реле и манометра, в состав насосных станций входит датчик «сухой трубы». При исчезновении в трубопроводе воды, он самостоятельно отключит насос во избежание его поломки. Другой датчик предназначается для остановки электродвигателя при его перегреве. Это позволяет обезопасить насос от сгорания при длительной работе. Как только температура двигателя подымится выше определённой отметки, реле отключает его до тех пор, пока он не остынет.
Способ установки
Водяная станция может устанавливаться двумя основными способами:
- С поверхностным водоподъёмным насосом.
- С глубинным погружным насосом.

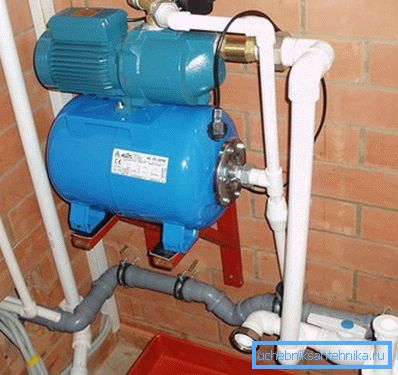

Первый вариант размещается в утеплённом помещении – цокольном этаже или специальном строении близ скважины. Такой вариант отличается относительной простотой монтажа, и может устанавливаться своими руками. Станция с глубинником предназначается для подъёма воды из глубоких артезианских скважин. Водоподъёмный потенциал такой станции составляет до нескольких сот метров, и монтаж столь сложного оборудования лучше доверить специалистам.
Топ-3 лучших водоподающих станций для частного дома
При подборе водоподающего оборудования нужно в самую последнюю очередь руководствоваться её стоимостью. Покупая насосную станцию, вы приобретаете её не на один сезон или пару лет. Поэтому, чем качественнее станции водоснабжения, тем они стоят дороже. Не стоит забывать, что скупой платит дважды, а хорошая вещь по определению не бывает дешёвой.
Поэтому, попробуем составить мини рейтинг насосных станций для бытовых нужд частного дома. В нём учтены их технические характеристики, долговечность эксплуатации и отзывы пользователей. Но, для чистоты сравнения, выберем станции среднего ценового сегмента, вполне доступные для российского среднестатистического домовладельца.
«Калибр-СВД/160»
Рейтинг станций бытового назначения возглавляет отечественный Калибр-СВД/160. Практичный агрегат, вполне подходящий для обеспечения водой среднего частного дома. Его производительности вполне хватит для обеспечения водой дома, населённого тремя-четырьмя людьми. Станция «Калибр» достаточно мощная для создания напора для системы со средним количеством водозаборных точек (туалет, душевая, кухня, стиралка-автомат). Обладает металлическим корпусом с металлическими механизмами, что обуславливает её долговечность.
«Гардена-3000»
В число лучших станций вошел этот образец из Германии, отличающийся простотой в управлении. Данная станция способна запросто обеспечить водой загородный дом, при условии не слишком большого количества одновременно функционирующих точек водозабора. Отличается неплохими техническими данными, поистине немецким качеством сборки и вполне доступной стоимостью.
«Марина-САМ-80/22»
«Марина-САМ»-80/22 оснащён весьма значительным по объёму накопителем, способен обеспечить подающий напор до 18 м. Изготовлен из нержавеющих материалов, что обеспечивает устойчивость к коррозии. В комплекте имеется вся стандартная электронная начинка – от реле давления до датчика перегрева. Подобные бытовые насосные станции для дачного домика или небольшого частного жилья – один из самых идеальных вариантов.
Сравнительные характеристики насосных станций
Чтобы дать читателям более полное представление о некоторых иных модификациях бесшумных насосных станций водоснабжения для частного дома, приведём таблицу с эксплуатационно-техническими данными:
| Наименование модели | Производительность, м3 | Напор мах. м | Мощность насоса, Вт. |
| Грандфорс Гидроджет JP-5 | 3,5 | 40 | 0,77 |
| Водная техника RGP-1203 | 3 | 45 | 0,75 |
| Ураган GARP-1207 | 3,8 | 48 | 1,2 |
| Джамбо-60 | 3,6 | 35 | 0,6 |
| Водомёт-115 | 4,2 | 75 | 1,65 |
| Квадро Элементи Автоматико-801 | 5,3 | 40 | 0,8 |
| Нью-Клайм GP-600 | 3 | 30 | 0,6 |
Видео, советы специалистов по выбору станции для дома и дачи
Водонапорная станция для дачи или жилого домостроения – немаловажная часть всей водоснабжающей системы. Поэтому изначально следует определиться, какая модель вам лучше всего подойдёт по своим характеристикам.
- Чтобы правильно решить, какую выбрать станцию, необходимо произвести хотя бы приблизительные расчёты. Предполагаемое водопотребление, дебит скважины, высота напора и подъёма воды – всё это играет решающую роль при выборе модели.
- Выбирая конкретную модель также стоит прислушаться к рекомендациям специалистов, и тех лиц, что уже опробовали её в деле.
- При установке станции в жилом помещении, отдавайте предпочтение малошумной модели. Иначе после придётся решать вопрос с установкой шумоизоляционного ограждения вокруг станции.
- Выбирая мини станции для дачи, можно сэкономить, приобретя менее производительный вариант. В то же время, отдавайте предпочтение моделям с металлическими корпусами и кожухами перед пластиковыми.
В представленном ниже видео вы сможете ознакомиться с нюансами выбора водоподающего оборудования для частного жилья.
vodatyt.ru
установка кесона, насос с эжектором, погружной насос
Водоснабжение дома решается за счет устройства скважины или колодца. Для подъема воды из скважины применяются насосные станции. Они обеспечивают добычу воды и доставку ее всем потребителям. Однако насосная станция может поднимать воду с глубины не более 6 - 8 метров. Решить данную проблему можно различными способами. О том, как добыть воду из глубокой скважины будет рассказано в этой статье.
Любой поверхностный насос в том числе и насосная станция не могут поднять воду с глубины более 8 метров. При этом производительность и напор насоса начинает падать уже с глубины 6 метров. Это происходит благодаря атмосферному давлению. Не вдаваясь в физику процесса можно сказать, что ключевым фактором является перепад высот между насосом и точкой забора воды.
Существует несколько способов решения этой проблемы.
- Установка насосной станции как можно ближе к точке водозабора.
- Применение насосной станции с эжектором, либо дополнительный монтаж труб для эжектора.
- Использование погружного или скважинного насоса с последующем подключением к насосной станции, для создания требуемого давления в системе водопровода.
Как установить насос ближе к воде?
Часто водоносный слой располагается на отметке 6 – 10 м. В этом случае для сокращения расстояния между насосом и точкой водозабора целесообразно установить насосную станцию ниже уровня земли. Реализовать это можно двумя способами: установить насосную станцию в подвале дома или непосредственно над скважиной смонтировать кессон.
Установка насосной станции в подвале достаточно удачное решение проблемы. В сухом подвале рядом с насосом можно смонтировать систему очистки воды и пр. устройства для водоподготовки.
Важно принять во внимание, что насосная станция сильно шумит это будет вызывать дискомфорт. Поэтому в этом случае целесообразно применять насосные станции премиум класса с низкими характеристиками уровня шума, например, Gardena 5000/5 Premium Eco или AL-KO HW 5000 FMS Premium.
Рис.1. Одним из вариантов решения проблемы добычи воды из скважины глубиной более 8 метров является установка насосной станции ближе к поверхности воды. Наиболее оптимальный вариант — это установка насоса в кессон. Обычно дно кессона располагается на глубине 2 м от поверхности земли. Часто этого достаточно. Кроме того, такой подход предохранит насос от замерзания зимой.
Второй способ решения проблемы — это установка кессона непосредственно над скважиной, в этом случае насос монтируется в кессоне и шум роли не играет. Кессон можно изготовить самостоятельно, либо приобрести готовый. У готового кессона есть важное преимущество — это гидроизоляция, что важно при высоком уровне грунтовых вод. Хорошим примером современного кессона является металлический кессон ГАРАНТ 1.
Внешний эжектор и способы его установки
Для подъема воды с глубины до 20 метров с помощью поверхностного насоса (насосной станции) с успехом применяется эжектор. Эжектор — это механическое устройство, которое за счет форсунки впрыскивает воду в основную трубу создавая дополнительное недостающее давление.
Рис.2. Эжектор может быть подключен к любой насосной станции и поверхностному насосу, однако желательно для применения эжектора использовать специализированный насос. Такой насос имеет дополнительное отверстие для подключения трубы идущей к эжектору. Если использовать обычный насос, то на выходе насоса необходимо устанавливать тройник. Один выход тройника образует напорную магистраль, а второй соединяется с эжектором.
Установка эжектора проста. Эжектор устанавливается в точке всасывания, после обратного клапана. Для установки эжектора необходимо две трубы одна основная, вторая вспомогательная. Основная труба от эжектора идет на вход насоса. Вспомогательная труба идет от выхода насоса к эжектору, отбирая часть давления воды.
Особенностью насосной станции с внешним эжектором заключена в том, что недостающее давление берется от этого же насоса. В связи с чем применяемый насос должен быть большей мощности и производительности.
Организовать установку эжектора можно на любом поверхностном насосе, однако удобно, когда насос позволяет установку эжектора без дополнительных отводов, например, насос с внешним эжектором UNIPUMP DP 750.
Рис.3. С помощью насоса с эжектором можно добыть воду с глубины до 40 м. Однако следует учитывать, что для подъема воды с глубины напор насоса с каждым метром уменьшается. Поэтому для водоснабжения дома из глубокой скважины с применением эжектора необходимо выбирать насос с запасом по напору 30-50%.
Важной особенностью применения насосных станций для подъема воды является обратный клапан и отвод для заполнения основной магистрали.
Когда насос только установлен в подающей трубе нет воды. При включении насоса он будет работать всухую, что недопустимо. Поэтому важно предусмотреть отвод от основной трубы, через который можно наполнить магистраль воду перед первым пуском насоса. При этом обратный клапан, установленный в точке всасывания, не позволит воде из магистрали свободно вытекать, как при первом пуске, так и при последующей работе насоса, обратно в скважину.
Тандем из насосов
В том случае, когда скважина настолько глубока, что невозможно применять описанные выше способы можно сделать установку, состоящую из насосной станции и скважинного (погружного) насоса. Погружной насос устанавливается непосредственно в скважину. Таким образом он подает воду на поверхность. Насосная станция устанавливается около скважины, и создает достаточное давление для питания дома.
Рис.4. Для работы тандема необходимо правильно выбрать насосную станцию и погружной насос. Погружной насос должен иметь напорную характеристику на минимум на 10% больше, чем глубина скважины. В этом случае он сможет без проблем поднять воду на поверхность, но не может создать достаточного давления для водоснабжения дома. Как раз для решения этой задачи используется насосная станция. Для обеспечения синхронной работы насосов они подключаются к одному реле давления установленному на насосной станции.
При таком подходе насосная станция устанавливается традиционным образом. На вход насосной станции подается вода с скважинного насоса. Синхронность включения насосов обеспечивается за счет подключения питания погружного насоса к реле давления насосной станции.
Несмотря на простоту описанных способов добычи воды с большой глубины, реализация этих вариантов может потребовать усилий не только материальных, но и физических. Поэтому если вы сомневаетесь в том, что сможете реализовать один из вариантов самостоятельно, целесообразно нанять специалистов по обустройству скважин, либо обратиться в специализированные организации для подбора необходимого оборудования.
Мы рассмотрели три основных способа как поднять воду с глубокой скважины. Выбор в пользу того или иного варианта можно сделать исходя из конкретной ситуации. Так если глубина скважины равна 8 м, то следует выбрать первый способ. Если глубина скважины до 30 м, то наиболее выгодный вариант второй. При глубине скважины более 30 м поднять воду и организовать водоснабжение дома можно только последним способом.
mhremont.ru
Насосные станции для скважин
Насосные станции для скважин предлагают многие поставщики, и, в меру своих возможностей, их рекламируют. У одного насосные станции для скважин самые лучшие, у другого самые дешевые, у третьего самые экономичные, а у четвертого такие, что не знать какие и т. д. Если же так вышло, что Вы, в результате стечения обстоятельств, например, предприятие передало Вам на баланс артезианскую скважину, впервые столкнулись с артезианским водоснабжением, то у Вас обязательно возникнут вопросы, ответ на которые не так-то просто получить. Это совсем не значит, что эти вопросы такие уж и сложные, просто, в большинстве случаев, у Вас не окажется специалиста в этой области и Вам самому придется принимать решения. Именно для «новичков», занимающихся водоснабжением, пишется это небольшая статейка, да и «тертые калачи» смогут кое-что почитать.
Прежде, чем приступить к выбору насосной станции для артезианской скважины необходимо найти паспорт на эту скважину, это очень важно, потому, что не зная эксплуатационных показателей скважины Вы не сможете правильно выбрать ни насос, ни станцию. Необходимо знать глубину скважины и ее диаметр, необходимо знать статический и динамический уровень воды в скважине от поверхности земли, необходимо знать понижение уровня воды в скважине и производительность скважины (дебит) при понижении, и, наконец, необходимо знать удельный дебит скважины.
Для тех, кто не знаком с параметрами артезианских скважин очень коротко расскажем, что это такое. Статический уровень, это уровень воды в скважине при неработающем насосе, а динамический — при работающем. В зависимости от расхода (потребления) воды динамический уровень может быть разным, но он не должен быть ниже паспортного значения уровня понижения воды в скважине, при котором определяется дебит скважины — м.куб.час. Если разделим дебит скважины на уровень понижения, то получим удельный дебит скважины в м.куб.час. Зачем все эти «дебиты» будет рассказано чуть ниже.
Если скважина длительное время не эксплуатировалась, то необходимо произвести ее «реанимацию» - произвести откачку воды с небольшим расходом, чтобы не «порвать» фильтры скважины. Со временем производительность скважины плавно увеличивают до паспортного значения. Как это сделать? - либо с помощью частотного регулирования производительности насоса, либо с помощью дросселирования задвижки на выходе водоподъемной колонны артезианской скважины.
Что касается водоподъемных колонн, то они бывают разными. Наиболее часто используются обычные «ржавеющие» трубы с приваренными по краям фланцами, с помощью которых, через резиновые прокладки, соединяются звенья водоподъемной колонны артезианской скважины. Кто более состоятельный, тот может позволить себе водоподъемную колонну с нержавеющих труб, например, немецкого производства. В последнее время широко используются, для небольших скважин, полиэтиленовые водопроводные трубы, поставляемые в бухтах, в этом случае водоподъемная колонна получается сплошной, без разъемных соединений. Однако небольшой диаметр таких труб увеличивает гидродинамические потери в водоподъемной колонне скважины, и нужно принимать во внимание максимально допустимое давление для этих труб — 6 атмосфер и 10 атмосфер.
В Украине освоен выпуск стеклопластиковых труб для водоподъемных колонн, которые дешевле нержавеющих, но не уступающие им по эксплуатационным характеристикам. Максимальный диаметр стеклопластиковых труб для водоподъемных колонн скважин — 200 мм, а длина до 200 метров, правда нет технологий, позволяющих опустить такую длинную колонну, поэтому Вы заказываете сами удобную для Вас длину.из
Устье скважины должно быть заземлено, сама скважина не является контуром заземлением.
НАСОСНЫЕ СТАНЦИИ ДЛЯ СКВАЖИН — ПРЕДВАРИТЕЛЬНЫЙ РАССЧЕТ И ВЫБОР НАСОСА
Перед выбором насосной станции для скважин необходимо провести хотя бы предварительный расчет потребления воды с Вашей артезианской системы водоснабжения. Многие говорят, что расчет водоснабжения выполнить просто, если знать количество постоянно проживающих в доме людей, количество домов, количество животных, точное число предполагаемых точек водоразбора и их назначение, наличие оросительных систем на приусадебных участках и т. д. Практический расчет не такой уж и простой, но для прикидки можно считать, что среднее потребление воды одним человеком составляет 100 литров воды в сутки. Потребление воды может быть большим или меньшим в зависимости от многих условий, на которых мы здесь останавливаться не будем.
Давайте проведем предварительный расчет артезианской насосной станции для водоснабжения населенного пункта с числом жителей 200 человек. Если считать, что каждый человек потребляет 100 литров воды в сутки, то общее потребление составит 100 х 200 = 20000 литров в сути, или 20 м.куб.сутки. Если это потребление разделим на 24 часа, то получим общее потребление воды в час — 20/24 = 0,83 м.куб.час. Следует учитывать то, что ночью практически нет потребления воды, поэтому дневное потребление увеличится как минимум вдвое — 0,83 х 2 = 1,66 м.куб.час. В часы пик потребление так же увеличится, давайте будем считать, что увеличится вдвое — 1,66 х 2 = 3,32 м.куб.час. Нельзя забывать и о поливе, особенно в жаркое время — увеличим расход воды тоже в два раза — 3,32 х 2 = 6,64 м.куб.час. Предварительный расчет показывает, что насосная станция артезианского водоснабжения населенного пункта с числом жителей 200 человек должна обеспечить, как минимум, 6 м.куб.час.
Теперь рассмотрим нашу артезианскую скважину. Например, глубина скважины 60 м., диаметр 200 мм., статический уровень воды в скважине от поверхности воды 10 м., динамический уровень 30 м., понижение уровня воды в скважине (ниже статического) 20 м., производительность скважины (дебит) при понижении на 20 м. — 10 м.куб.час., и, наконец, поделив дебит скважины на уровень понижения воды получим удельный дебит 10 м.куб.час./20 м. = 0,5 м.куб.час. Сравнивая дебит скважины 10 м.куб.час и предварительный расчет потребления воды 6 м.куб.час. видим, что такая скважина сможет обеспечить нормальное водоснабжение упомянутого населенного пункта даже в летнее жаркое время.
Выберем насос для нашей конкретной насосной станции. Каждый насос имеет свою напорно-расходную характеристику, а мы уже предварительно рассчитали, что насос должен обеспечить расход воды как минимум 6 м.куб.час. Что касается напора (давления) насоса, то он должен поднять воду с артезианской скважины (высота подвеса насоса) и обеспечить необходимое давление в наземной части системы водоснабжения. Необходимо, так же, учитывать и гидродинамические потери в трубопроводе. Теперь более конкретно о составных частях напора насоса.
Оптимальная высота подвеса глубинного насоса имеет очень важное значение и определяет стоимость большинства составных частей насосной станции для скважины. Да оно и понятно, чем глубже мы опускаем насос, тем он должен быть мощнее и дороже, тем мощнее и дороже будет станция управления этим насосом, тем больше мы будем платить за электроэнергию и т. д. Об этом очень подробно в нашей статье Измеритель динамического и статического уровня воды, а мы сами сейчас рассчитаем оптимальную высоту подвеса глубинного насоса для нашего конкретного случая. Для этого рассчитанный нами расход 6 м.куб.час разделим на удельный дебит скважины 0,5 м.куб.час.(паспортное значение) и определим на сколько ниже статического уровня опустится вода в скважине при таком расходе — 6/0,5 = 12 метров, и общий уровень составит 12 + 10 = 22 метра, где 10 метров — это статический уровень воды в скважине. Для нормальной работы глубинного насоса необходимо, чтобы над ним был столб воды не мене одного метра, для запаса возьмем 8 метров, тогда высота подвеса насосного агрегата составит 22 + 8 = 30 метров.
Если в населенном пункте одноэтажные дома и местность равнинная, то для работы бытовых приборов (стиральные машины, котлы, колонки и т. д.) достаточно создать давление 1,5 — 2 атмосферы (напор 15 — 20 метров), тогда общий напор насоса должен быть 30 + 20 = 50 метров. Для компенсации гидродинамических потерь в трубопроводе увеличим напор на 5 — 10 % и получим расчетный напор насоса приблизительно 55 метров. Теперь, зная, какой должен быть расход и напор выбираем нужный насос. Самым близким к нашим расчетным показателям является глубинный насос ЭЦВ 6 — 6,5 — 60, который создавая напор 60 метров выкачает со скважины (расход) 6,5 м.куб.час. и имеет мощность 2,2 кВт. Нужно помнить, что глубинные насосы одной и той же мощности, выпускаемые разными заводами, потребляют не одинаковый ток — почему так выходит читаете в статье Глубинные насосы ЭЦВ, а мы должны запомнить, что насосная станция для скважин выбирается не по мощности насоса , а по потребляемому току — это очень важно. Вот только теперь мы практически готовы к конкретному выбору станции управления глубинным насосным агрегатом - СУГНА. Что-то длинная статья получается, но если Вы взялись за водоснабжение, то придется читать дальше.
НАСОСНЫЕ СТАНЦИИ ДЛЯ СКВАЖИН — ЭТО ВАШ ВЫБОР
Выбрав насос Вы прошли первую половину пути, а для того, что бы пройти весь путь Вам нужно определиться, каким будет артезианское водоснабжение: с водонапорной башней или с мембранными баками, с пожарными резервуарами или Вы предпочитаете самые современные решения — об этом подробно в статье Системы артезианского водоснабжения. Теперь кажется все, Вы знаете практически все основные моменты артезианского водоснабжения и можете со знанием дела выбирать или заказывать именно ту насосную станцию, которая будет самой оптимальной для Вашего конкретного случая.
Несколько слов о самих станциях управления глубинными насосными агрегатами, у нас они называются энергосберегающие насосные станции СУГНА — звучат и работают красиво. Вы можете выбрать любую другую насосную станцию (самую лучшую, самую дешевую, самую экономичную, самую не знать какую и т. д.), но они должны быть не хуже наших насосных станций для скважин — СУГНА, разработанных специально для систем артезианского водоснабжения.
Ток глубинного насоса зависит от многих факторов, например, у разных заводов-изготовителей насос с одними и теми же параметрами «кушает» разный ток, но это пол-беды, которую можно предотвратить, изучив паспортные данные двигателя — без этого никуда, и выбрать более мощную насосную станцию. Гораздо хуже с перемотанными насосами, которые предлагают нам за пол-цены, об этом в статье Насосы без рекламной шелухи. Нужно помнить, что ток перемотанного насоса всегда будет большим нежели у нового насоса, и вы можете попасть в неприятную ситуацию, при которой, имеющаяся уже у Вас насосная станция не «сможет» разогнать перемотанный насос из-за его большого тока. Мало того, у перемотанных глубинных насосов, почему-то вынимают обратные клапана, а вразумительного ответа на это получить не удается — может они их сдают на металлолом? Однако заводы не дают гарантию на насосы с вынутыми обратными клапанами, ведь пуск глубинного насоса без обратного клапана намного «тяжелее» нежели с обратным клапаном. Установка обратного клапана в наземной части артезианской скважины ситуацию с пуском насоса не меняет, а служит совсем для других целей.
И, наконец, измерение потребляемого тока глубинного насоса. К измерению тока нужно отнестись со всей ответственностью, ведь именно реальный (не паспортный, не предполагаемый и не «криво» измеренный ток) определяет параметры насосной станции для артезианских скважин. В качестве примера рассмотрим один из объектов, на котором был установлен перемотанный насос, мощностью 4 кВт и измеренный рабочий ток, со слов Заказчика, составлял 13А. Для этого конкретного применения была поставлена насосная станция СУГНА с выходным током 17 А, которая не смогла разогнать перемотанный двигатель. Установили более мощную насосную станцию, и только током 27 А удалось запустить в работу этот насос, который, как оказалось, был без обратного клапана. Как потом удалось выяснить, этот насос без обратного клапана, был куплен у буровиков, которые бурили эту скважину. Теперь понятно, почему насос был без обратного клапана, ведь при отсоединении каждой секции водоподъёмной колоны буровиков обливает вода, стекающая с отсоединяемой секции, при наличии в насосе обратного клапана. Вот теперь и решайте какой насос покупать.
Желательно измерять, как рабочий ток, так и пусковой., для этого можно использовать исправные измерительные токовые клещи.
