Дренаж с помощью скважин


Дренажная скважина при высоких грунтовых водах. Инструкция по созданию дренажных скважин

Дренажная скважина при высоких грунтовых водах. Инструкция по созданию дренажных скважин

Бурение дренажных скважин необходимо для того, чтобы осушить высокие грунтовые воды и избавиться от излишней влаги. Это считается одним из наиболее эффективных способов обсушивания земли и предупреждения излишнего скопления поверхностных или подземных вод.

Этот процесс выполняют двумя способами: если скважина будет на мягких породах, можно пройтись вручную, а если на твердых – нужно будет использовать перфоратор. В случае бурения по рыхлому грунту, стараются провести его с одновременным креплением участков с неустойчивыми породами трубами, что приведет к увеличению исходного диаметра бурения. Материалом для подобных труб выступает высокопрочная пластмасса. Главный инструмент, который также используют во время бурения, это дренажный насос.

В место впадения воды в скважине следует закрепить кондуктор, который обеспечит изоляцию затрубного пространства и позволит применить превенторное устройство. Его применение при бурении позволит вскрыть водоносные горизонты с гидростатическим давлением до 20 атм.

Для того, чтобы соорудить дренажную скважину своими руками и отвести потоки грунтовых вод в грунт подальше от строений, необходимо провести дренажные работы. Но перед этим обязательно нужно изучить особенности грунта.

Сначала нужно в водоупорных слоях просверлить несколько скважин, по которым поверхностная вода сможет стекать вниз. Бурение нужно проводить на глубину самых проблемных верхних водоупорных слоев, не доходя уже до самой воды. В противном случае, в источник питьевой воды будет попадать нефильтрованная поверхностная вода, вследствие чего, в дальнейшем нельзя будет использовать эту воду для питья.

Пробурив скважину, необходимо оградить ее от затягивания песком и заиливания. Для этого нужно создать чехол на всю глубину скважины и чуть больше самого диаметра скважины. Чехол должен быть из незагнивающей ткани, которую можно прикрепить скобами к деревянной рейке до засыпки скважины щебнем.

Далее засыпаем внутрь чехла промытый щебень до самого верха. Если в скважине есть дренажная труба, то засыпать ее не нужно. После этого необходимо накрыть скважину водонепроницаемой пленкой ПВХ и присыпать землей. Так, грунтовые воды не будут опасными для построек.

Скважина для стока воды. Все виды источников и способы бурения скважин на воду

Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

  1. На песок.
  2. Абиссинская.
  3. Водозаборная.
  4. Нагнетательная.
  5. Пьезометрическая.
  6. Дренажная.

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Принцип.  Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

Плюсы:

  • Высокая производительность.
  • Продолжительный эксплуатационный срок.
  • Стабильный уровень.

Минусы:

  • Высокая стоимость.
  • Продолжительное изготовление, до 7 дней.
  • Использование дорогой очистной системы по причине высокой минерализации.
  • Применение крупногабаритной техники.
  • Необходим пакет разрешительных документов.

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия.  Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

Плюсы:

  • Минимальные вложения средств.
  • Простая конструкция позволяет выполнить ее своими руками.
  • Возможность использования небольших буровых установок.
  • Возможность пробурить в любом удобном месте.
  • Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

  • Эксплуатационный срок.
  • На производительность влияет уровень залегания воды.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Принцип действия.  В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

Плюсы:

  • Изготавливается своими руками.
  • Не нарушает ландшафтный дизайн.
  • Отсутствует потребность в аренде спецтехники.
  • Насос выносной или находится в кессоне над самим источником.
  • Работа займет около 1 дня.
  • Исключается заиливание.
  • Производительность до 3 куб/ч.
  • При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

  • Ограничение по глубине.
  • Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

Водозаборная

Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

Принцип действия.  Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

Плюсы:

  • Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
  • При правильном обустройстве прослужит до 50 лет и более.
  • Нет необходимости регулярно выполнять чистку.

Минусы:

  • Процесс бурения сравнительно дорогой.

Нагнетательная

Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

Принцип действия.  Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.

Вертикальные дренажные скважины. Устройство систем вертикального дренажа

Вертикальный дренаж подходит и для обезвоживания глубоких слоев почвы

Вертикальный дренаж – целая сложная комплексная система, предназначенная для дренирования грунтовых расположенных близко к поверхности вод. Ее составляющими являются: дренажные скважины, насосное оборудование, водопроводная сеть, системы фильтров и автоматизации.

Этот способ применяется также для обезвоживания глубоких почвенных слоев, что понижает по округе уровень подземных вод. При этом ориентируются на гидрогеологические показатели местности, чтобы выполнить требования по соблюдению водного режима.

Вертикальный дренаж широко применяется:

  • в загородном строительстве;
  • при возведении инфраструктурных объектов (автострад, железнодорожных путей, тоннелей, дамб).

Система данного типа предохраняет стены построек (а также другие их участки) от негативного гидростатического воздействия.

Вертикальный дренаж устроен следующим образом:

  • фильтрующие элементы, которые располагают непосредственно в водоносном горизонте;
  • фильтрационные колодцы, размещенные в самом низшем месте участка.

В первом случае дренаж внутрипластовой воды осуществляется насосными станциями. Такие сооружения эффективны, но затратны в устройстве и обслуживании, поэтому они чаще применяются при постройке элитных домов, промышленных и инфраструктурных объектов и дамб.

Второй вариант устройства более доступный. Он эффективно контролирует уровень воды в грунте.

Бурение дренажных скважин также относится к вертикальному дренированию. Этот способ избавит от высоко расположенных почвенных вод, отведя их в подготовленное место.

Частой ошибкой при устройстве таким методом является сверление до первого водоносного горизонта. Это добавит в местные питьевые источники грязную жидкость с поверхности, испортив их качество.

Скважина должна пересечь два водоупорных горизонта

Дренажная скважина должна пробуривать 1-2 водоупорных горизонта, что позволит убрать верховодку с земельного участка. По ее периметру рекомендуется делать конус в 45 градусов от оси.

Определяется необходимое количество скважин, их расположение, глубина бурения, исходя из структуры почв и расположения водоносных слоев.

Их диаметр принципиального значения не имеет, важна периодичность установки.

Вертикальный дренаж отличается прочностью и надежностью. Он максимально эффективен совместно с гидроизоляцией фундаментов построек, стен подвалов, погребов и подземных складов.

Дренажная скважина в гараже. Пошаговая инструкция по изготовлению дренажа в гараже своими руками

Главной проблемой гаражных помещений, оборудованных смотровой ямой или погребом, считается повышенная влажность. В некоторых случаях ситуация доходит до того, что на полу скапливаются лужи, и гараж начинает подтапливать. Действенным выходом из сложившейся ситуации считается оборудование дренажной системы, которая отводит излишки влаги, помогая содержать помещение с сухости. Как сделать дренаж в затапливаемом гараже, разберемся ниже.

Зачем нужен слив воды из гаража

Слив излишков воды из гаража помогает поддерживать помещение в сухости, и предотвратить такие проблемы как:

  • образование плесени на стенах помещения;
  • коррозия металлических деталей.
Влага в гараже появляется из-за:
  • близкого расположения грунтовых вод к поверхности;
  • большого количества осадков;
  • того, что владелец часто моет автомобиль прямо в гараже или рядом с ним.

Если гараж оборудован дренажом, внутри помещения всегда будет сухо.

Обратите внимание! Дренажную систему желательно сооружать вм есте с гаражом. Если про нее забыли, не стоит отчаиваться. Есть способы, позволяющие оборудовать гараж или подвал дренажом уже после постройки.

Варианты дренажа

Существует несколько вариантов дренажных систем, позволяющих справляться с излишками влаги:

  • поверхностный дренаж;
  • траншейный;
  • дренаж с использованием накопительной емкости;
  • скважинный.

Каждый из них имеет достоинства и недостатки, которые стоит рассмотреть отдельно.

Поверхностный

Подойдет для тех строений, которые не оборудовались дренажем изначально, и уже в процессе эксплуатации возникает необходимость отводить излишки влаги, поступающей в здание.

Поверхностный дренаж представляет собой систему траншей, которые оборудуются в самом уязвимом месте гаража – на стыке стены и грунта. Траншею лучше забетонировать или проложить дно металлическими стоками, которые будут препятствовать проникновению влаги в грунт.

Плюсы варианта:

  • не требует серьезных затрат;
  • быстро сооружается;
  • не дает влаге скапливаться перед воротами.

Минусы:

  • не годится в качестве основного метода, так как не решает проблемы образования влаги из-за грунтовых вод.

Траншейный

Еще один способ отвода излишков влаги, который реализуется следующим образом:

  • на расстоянии от одного до трех метров от гаража роется траншея глубиной минимум 0,5 метра;
  • дно траншеи покрывается слоем песка;
  • поверх песка укладывается слой геотекстиля;
  • в траншею закладываются пластиковые трубы, соединенные друг с другом;
  • в верхней части труб сверлятся отверстия, в которые будет уходить влага из почвы;
  • трубы накрываются слоем геотекстиля. Это позволит защитить отверстия от засорения землей;
  • трубы засыпаются грунтом, после чего он утрамбовывается.

Плюсы метода:

  • помогает бороться с грунтовыми водами.

Минусы:

  • необходимо наличие места, куда вода будет стекать из труб – овраг, колодец или водоем.

С помощью накопительной емкости

Данный метод подходит для помещений, которые часто затапливаются. Алгоритм возведения:

  1. В гараже или погребе выкапывается яма, в которую помещается пластиковая бочка.
  2. Пол помещения необходимо залить с уклоном, в сторону бочки.
  3. Покрываем поверхность керамзитной крошкой.
  4. Накрываем геотекстилем.
  5. Верхний слой пола покрывается доской.
  6. В бочку опускается насос, который будет включаться автоматически, при ее заполнении до определенного уровня.

Плюсы:

  • помещение не боится даже сильных потопов.

Минусы:

  • если отключат электричество, бочка переполнится, и вода начнет выливаться на пол.

Обратите внимание! Траншейный и скважинный методы считаются модифицированными разновидностями поверхностного метода. Лучше всего они работают в комплексном взаимодействии с другими вариантами.

Скважинный

Скважинный метод напоминает использование накопительной емкости. Только, вместо бочки, в земле бурится скважина глубиной не меньше 2-х метров. В нее опускается труба подходящего диаметра, в стенках которой просверлены отверстия. Пол вокруг скважины покрывается слоем щебенки, после чего накрывается гидроизоляцией.

Видео ВЫСОКИЕ ГРУНТОВЫЕ ВОДЫ - СЕПТИК И ПРИЯМОК РАБОТАЮТ БЕЗ ПРОБЛЕМ! Канализация и скважина весной

gorizont-pro.ru

Дренажная Скважина При Высоких Грунтовых Водах Своими Руками » Детальная Инструкция Как Пробурить + Видео + Фото

Бурение скважины для отвода грунтовых вод

Понижение уровня подземных вод, является самым ответственным этапом любого строительного процесса, связанного с разработкой грунта. В некоторых регионах вода, вообще, подходит практически к самой поверхности, и производить водопонижение приходится не только на время строительства, но и на весь срок эксплуатации зданий.

Дренажная скважина при высоких грунтовых водах, в такой ситуации наиболее эффективна. Что представляет собой данный способ снижения УГВ, расскажет наша инструкция. А для наглядности, предлагаем посмотреть видео в этой статье.

Искусственное понижение уровня воды

В ситуациях, когда подземные воды залегают в пределах вертикальной разработки грунта, либо находятся совсем близко к подошве фундамента будущего строения, возникает острая необходимость в снижении их уровня.

Итак:

  • Существует немало способов, позволяющих это сделать, и называют их одним общим термином: «водопонижение строительное». Некоторые методы могут использоваться в частном строительстве. Это различные способы, поверхностного дренирования: водоотводные каналы, трубный отвод воды, накопительные системы, которые можно сооружать, что называется, своими руками.
  • Все они относятся к горизонтальным вариантам водоотвода. Но существуют и способы вертикального водопонижения, к которым относится, например, откачка воды глубинными иглофильтрами. Одним из наиболее действенных способов являются дренажные, а правильнее будет сказать, водопонизительные скважины, о которых и пойдёт речь в нашей статье.

Схема понижения УГВ с помощью дренажных скважин

Что происходит с грунтом при откачке воды

Использование горизонтальных и вертикальных способов понижения воды, даёт совершенно разный эффект. Если в первом случае, производится отвод влаги, самостоятельно выступившей из толщи грунта, и попавшей в дренажную систему, то во второй ситуации, она нередко откачивается принудительно, с помощью насосов.

Итак:

  • Как такое вмешательство сказывается на структуре грунта, и влияет на гидрогеологическую обстановку участка в целом? Под воздействием силы всасывания, создающейся насосом, зеркало воды меняет свою форму. Теперь это не плоская поверхность, а вогнутая воронка, в эпицентре которой находится насос.

Депрессионные воронки вокруг водопонизительных скважин

  • Если скважин, а, соответственно, и насосов, несколько — воронки соединяются между собой, образуя единое депрессионное пространство. По мере откачивания воды, диаметр воронки и её глубина увеличиваются, но только до определённого предела.
  • Площадь депрессионной поверхности стабилизируется лишь при постоянной интенсивности откачки. Стоит выключить насосы и УГВ восстановится, а воронка снова станет плоской.
  • Понятно, что таким способом можно поддерживать необходимый уровень вод, а также снимать их избыточный напор — хоть в определённый отрезок времени, хоть постоянно. Так что, если депрессионная воронка не соприкасается с дном котлована, под землёй можно строить всё что угодно.

Напорная течь в стене подвала

  • Когда работы завершены, и все конструкции герметизированы, откачка может производиться и в меньшем объёме — только с целью снятия давления грунтовых вод. Это помогает избежать разрушений оснований сооружений, и возникновения напорных течей.
    Грунтовые воды, воздействующие на бетонные конструкции под напором, способны создать немало проблем — такой вариант развития событий вы видите на фото сверху (читайте также Защита фундамента от грунтовых вод: какая лучше).
  • Совокупность нескольких устройств, используемых для снижения УГВ – а в данном случае это дренажные скважины, образует систему водопонижения. Чем масштабнее система, тем сильнее она влияет на состояние грунта – и не только в котловане, но и на прилегающей к нему территории.
  • Самое опасное явление – это осадка пластов под собственным весом. При незначительном понижении УГВ, грунт осаживается равномерно, и особого влияния на построенные сооружения не оказывает. Глубокое понижение воды может спровоцировать значительные подвижки грунта, которые обязательно должны быть учтены в проекте.
  • Крупномасштабное производство работ по водопонижению, обычно сопровождается проектом деформаций. Ведутся наблюдения за движением поверхности грунта, принимаются меры по обеспечению комфортной эксплуатации и сохранности подземных конструкций и сооружений.

Ударно-канатное бурение скважины

  • Чаще всего, водопонижающие скважины бурят ударно-канатным способом. Это может вызвать как уплотнение, так и разрыхление грунта и, как следствие, его осадку. По этой причине, бурить скважину вблизи существующего фундамента, ни в коем случае нельзя.
  • Особенно опасно, когда в результате механического воздействия на грунт, вода начинает просачиваться через стенки котлована. Так можно спровоцировать суффозию – вынос фильтрационным потоком мельчайших частиц грунта на поверхность.
  • Это явление быстро разрушает структуру грунта, и фундамент может глубоко осесть. Спасая строение, придётся наоборот, думать, как повысить уровень грунтовой воды. Так что, пытаясь самостоятельно выполнить вертикальное водопонижение на своём участке, не наживите себе проблем. Сначала сто раз отмерьте…

Когда этим занимаются специализированные организации, они действуют на основании разрешающей документации и результатов обследования фактического состояния эксплуатируемых сооружений и зданий. Любая технология производства водопонизительных работ нацелена на создание наиболее благоприятных условий, и высокой эффективности их выполнения.

Устройство водопонизительных скважин

Скважины, осуществляющие функции понижения уровня воды – это довольно сложные гидротехнические сооружения. Причём, конструктивно они могут быть разными.

Есть скважины открытого типа; есть герметичные, или как их ещё называют, вакуумные – а ещё водопоглотительные, самоизливающиеся и сквозные. Каковы их отличительные особенности, и какому варианту отдаётся предпочтение в том, или другом случае? Об этом вы узнаете далее.

Самоизливающиеся и поглотительные скважины

Отличительной особенностью самоизливающихся скважин является тот факт, что воду из них откачивать насосом не требуется.

Раз нет насоса, значит и цена водопонизительного сооружения ниже. Оно устроено так, что вода сама поднимается к устью, и выливается на поверхность.

Так в чём же смысл, и куда девается вода:

  • Самым важным критерием для выбора данного типа скважины, является рельеф местности. Необходимо, чтобы ландшафт позволял воде, вытекающей из водозаборного устья, самотёком изливаться на отметку, находящуюся ниже требуемого понижения УГВ.
  • Поэтому, самоизливающиеся скважины могут быть не только вертикальными, но и наклонными, и даже горизонтальными – если располагаются на природном откосе. Их бурят не только на поверхности земли, но и в подземной выработке, например: на дне котлована. Такое сооружение – это отличный способ снятия напора вод.
  • Оно так же может быть обустроено в качестве резервного варианта, наряду со скважиной, оборудованной насосом – на случай аварийной ситуации. Именно по этой причине, на крупных строительных объектах обычно одновременно используют несколько способов водопонижения — например: иглофильтры, и два вида понижающих скважин.

Скважина самоизливающаяся

  • Резервная скважина обязательно должна поддерживаться в рабочем состоянии, так как при длительном простое, её приходится прокачивать с помощью струйного насоса, называемого эрлифтом. Чтобы была возможность снять напор, водоприёмная часть самоизливающейся скважины должна быть заглублена в наиболее обильную зону водоносного горизонта.
  • Такая скважина гораздо эффективнее многих дренажных систем, и нередко оказывается ещё и более дешёвым вариантом. Поэтому, для излива необходимого объёма воды, на одном объекте нередко бурят целую систему радиальных скважин. Вода из них может с помощью насосов отводиться в лучевой водозабор. Что это такое?
  • Это центральный накопительный резервуар, откуда вода может использоваться как на нужды строительства, так и перераспределяться посредством водопоглотительных колодцев в другие водоносные горизонты. Вода из одного горизонта в другой, может сбрасываться и напрямую.
  • Если водоносный пласт, в котором нужно понизить УГВ, имеет достаточный размер и хорошо отдаёт воду, поглощающая скважина может быть пробурена прямо в нём – до глубины следующего водоносного слоя.

То есть, при бурении нарушается целостность водоупорного слоя и сквозь отверстие вода может легко попасть в следующий водоносный пласт. Таким образом, нижележащий горизонт поглотит воду из слоя, расположенного выше.

Открытые и герметичные скважины

Скважины открытого типа проектируются в тех случаях, когда нужно понизить УГВ не менее чем на четыре метра. Если высота понижения должна быть меньше, то использование такого сооружения должно быть обосновано экономически.

Производительность такой скважины может обеспечить только водоносный слой достаточной толщины:

  • Что касается производительности насоса, то она подбирается, исходя из степени насыщенности грунта и необходимого уровня водопонижения. Откачка воды может осуществляться как погружным насосом винтовой или центробежной конструкции, так и с помощью поверхностного дизельного агрегата, один из которых вы видите на фото.

Поршневой насосный агрегат для водопонижения

  • Как же осуществляется контроль над скважиной? Его обеспечивают приборы, называемые пьезометрами.
    Один устанавливают внутри фильтровальной колонны, а другой – в затрубном пространстве. Они дают возможность отслеживать пьезометрический уровень воды внутри колонны, и в грунте. Если уровень резко снижается, задвижку напорного трубопровода закрывают, а насос отключают.
  • Отличительной особенностью вакуумной скважины является герметично закрытое устье с погружным насосом. В них тоже установлены насосы, только не водяные, а вакуумные, с помощью которых производится откачка воздуха. Такой способ водопонижения применяется в слабых грунтах – например: мелкозернистых песках.
  • Бурят вакуумные скважины, когда понижать УГВ на большую глубину не требуется — в среднем, это 3-4м. Понижение давления воздуха – вот то, что в данном случае обеспечивает снижение уровня воды.
  • Для нормального функционирования водопонизительной скважины любой конструкции, необходимы определённые условия. Это особенно касается сооружений работающих бесперебойно. К таким условиям можно отнести и способы бурения, и выполнение гравийных фильтров и обсыпки, и интенсивность откачки.

Большинство работ имеет скрытый характер, поэтому исправить ошибку, допущенную в ходе работ — либо очень трудно, либо попросту невозможно. Поэтому, производить бурение, равно как и осуществлять надзор, должны специалисты.

Все скрытые работы сопровождаются соответствующим актом, а перед вводом в эксплуатацию – выполняются мероприятия по предотвращению заиливания скважины.


pogreb-podval.ru

глубина и точки расположения дренажа

Высокий уровень грунтовых вод приносит массу неудобств владельцам загородных участков. В таких условиях очень сложно выращивать корнеплоды и осуществлять их хранение в погребах, которые периодически подвергаются затоплению. Кроме того, повышенный уровень влажности негативно воздействует на строительные объекты, разрушая фундаменты. В этой ситуации настоящим спасением является дренажная скважина, которая способствует быстрому удалению верховодки и нормализует влагосодержание на участке.

Содержание

Для начала следует различать такие понятия, как постоянный водоносный горизонт и верховодка. Первое явление необходимо воспринимать как данность, поскольку сделать с ним что-то вряд ли получится. А вот бороться с верховодкой, образовавшейся в результате обильных осадков или таяния снега, вполне реально. Чтобы выработать наиболее оптимальный способ устранения данной проблемы, нужно иметь достаточные знания о структуре почвы в конкретной местности и причине большого объема поверхностных вод.

Структура грунта ↑

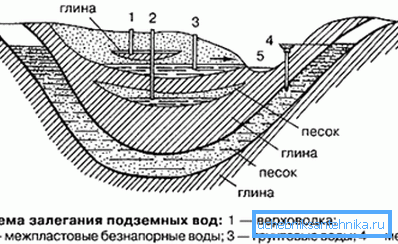

Как известно, грунт обладает неоднородной структурой, где каждый слой имеет разную водопроницаемость. К более проницаемым слоям относятся песчаные грунты, к менее проницаемым – глина и суглинок.

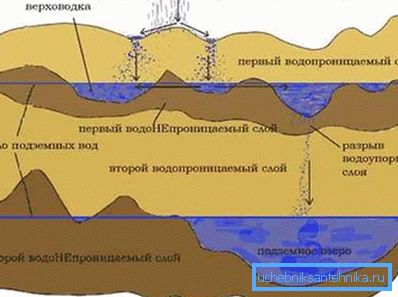

Размещение грунтовых слоев и водоносных горизонтов

Попадая в грунт в результате атмосферных осадков, вода устремляется вниз до первого водоупорного слоя, образуя так называемые линзы недалеко от поверхности. Постепенно влага просачивается сквозь слабопроницаемые грунтовые слои и насыщает нижние водоносные горизонты. Именно для ускорения данного процесса и применяются дренажные скважины, разрезающие водоупорный слой и способствующие быстрому уходу поверхностных вод.

Чего стоит опасаться ↑

Если на участке находится преимущественно песчаный слой, тогда верховодка будет приносить вред не более 2-х месяцев в году – вовремя ливневых дождей и паводков. Тем не менеедаже за такой промежуток времени высокая вода доставит хозяевам территории немало хлопот, подмывая фундамент и затапливая подвальные помещения.

В случае преобладания глинистого грунта поверхностные воды будут создавать неприятности на протяжении круглого года. В такой ситуациивлагазначительно пропитывает почву, затрудняя не только выращивание различных культур, но и строительные работы.

Обратите внимание. В процессе замерзания вода расширятся на 10%.Поэтому зимой пропитанная влагой почва может нарушить целостность фундамента.

Последствия процесса замерзания влаги в грунте

Чтобы существенно облегчить жизнь на загородном участке, необходимо как можно раньше заняться дренажем, разместив по периметру несколько дренажных скважин.Во время выполнения таких работ следует придерживаться определенных правил, которые позволят создать эффективную дренажную систему, не нарушая при этом общую структуру грунта и не влияя на качество грунтовых вод.

Существует распространенное заблуждение, что дренажную скважину нужно бурить на глубину постоянного водоносного горизонта, чтобы вода как можно быстрее уходила вниз. Не стоит забывать, что грунтовые слои выступают в роли естественного фильтра, очищая поверхностные воды от различных загрязнителей перед их попаданием в подземные водоносные слои. Для того чтобы сделать качественный дренаж, достаточно разрезать первый водоупорный слой, не нарушая общую фильтрационную структуру. Таким образом, влага будет быстрее впитываться в грунт, а грунтовые воды не пострадают от поверхностных стоков.

Размещение дренажных точек на участке ↑

По мнению специалистов, скважина создаетгидроконус, обладающий 45-градусным углом раскрытия относительно вертикали. И хотя такие данные являются достаточно условными, с их помощью можно определить приблизительную территорию захвата и, соответственно, оптимальные точки расположения дренажа. Зная, на какую глубину будет буриться дренажная скважина, можно рассчитать площадь основания условного гидроконуса.

Пример расчета. При углах раскрытия 45° высота конуса (в нашем случае – глубина отверстия) равна радиусу осушаемой территории. Если взять глубину отверстия равной 2 м, тогдарадиус основания будет также равен 2 м. Исходя из этого, можно рассчитать площадьтерритории (S=πR²), которая будет равняться 12,56 м².

Гидроконус: h–глубинадренажной скважины, r — радиус осушаемой территории

Обычно дренаж размещают по периметру земельного участка, который требует осушения.Для защиты строительных объектов отверстия бурятся под фундаментом или в непосредственной близости от него.

Расположение дренажных точек

Буровые работы ↑

Для бурения дренажной скважины используют малогабаритные буровые установки, работающие по ударному или вращательному (роторному) принципу.

Ударно-канатное оборудование имеет достаточно простую конструкцию, состоящую из опорной рамы (треноги) и рабочего инструмента (патрона). Тяжелый патрон подвешивается на канате и бросается вниз, забирая часть грунта. Однако учитывая создаваемую вибрационную нагрузку во время рабочего процесса, данный метод не подходит для бурения скважины вблизи готового фундамента.

Для буровых работ, безопасных для построенных объектов, применяются буры вращательного типа. Подобное бурение можно осуществлять вручную или использовать МГБУ. Второй вариант, конечно, более затратный в финансовом плане, но зато позволяет обустроить дренаж на участке за минимально короткие сроки.

МГБУ для роторного бурения

Как уже отмечалось, бурить нужно не до водоносного горизонта, а на минимально требуемую глубину. Чтобы определить точную глубину, предварительно делается разведочное бурение, которое позволяет изучить разрез грунта и узнать расположение водоупорного слоя. При этом диаметр скважины не имеет большого значения. Даже 100-миллиметровое отверстие способно обеспечить достаточный отвод воды.

Обустройство скважины ↑

Чтобы обустроитьдренажную скважину своими руками, понадобятся следующие материалы:

  • керамзит или щебень;
  • стеклоткань или полипропиленовая ткань;
  • деревянная рейка;
  • ПВХ-пленка.

Работы выполняются следующим образом:

  1. Пробуренную скважину нужно защитить от ила и песка. Для этого на всю глубину изготавливается чулок из полипропиленовой ткани, который для придания ему формы крепится к деревянной рейке с помощью скоб.
  2. Чулок заполняется промытым щебнем или керамзитом. Это идеальный материал для таких целей, учитывая его абсолютную водопроницаемость.
  3. Сверху скважина закрывается куском водонепроницаемой пленки ПВХ и засыпается землей.

Совет. Вместо чулка со щебнем можно использовать специальную дренажную трубу. В этом случае стоимость работ будет несколько выше, однако они пройдут гораздо быстрее.

Простой дренаж участка

Обустройство дренажной системы – серьезное мероприятие, которое не всегда можно выполнить самостоятельно. Если на небольшом участке пробурить несколько дренажных скважин своими руками вполне возможно, то защитить от верховодки большую территорию таким способом достаточно сложно.

Для крупных усадьб, как правило, оборудуют целые системы, состоящие из траншей с дренажными трубами, смотровых колодцев и коллекторов для сбора и удаления воды. Кроме того, глубина дренажной скважины в некоторых местностях может достигать 12 м, что затрудняет осуществление буровых работ подручными средствами и требует применения специализированной техники.

Перед осуществлением подобных работ специалисты делают геодезический план участка, где отмечается рельеф и структура грунта. В соответствии с данным планом создается дренаж территории – от наиболее высокой точки до самой низкой.

Полноценный дренаж участка

Осушить небольшуютерриторию, которая периодически испытывает проблемы с верховодкой, можно без посторонней помощи, пробурив в нескольких местахдренажные скважины. Однако для организации качественного дренажа на большомучастке лучше пригласить специалистов.

strmnt.com

Дренажная скважина своими руками – защищаем участок от верховодки

Высокий уровень грунтовых вод приносит массу неудобств владельцам загородных участков. В таких условиях очень сложно выращивать корнеплоды и осуществлять их хранение в погребах, которые периодически подвергаются затоплению. Кроме того, повышенный уровень влажности негативно воздействует на строительные объекты, разрушая фундаменты. В этой ситуации настоящим спасением является дренажная скважина, которая способствует быстрому удалению верховодки и нормализует влагосодержание на участке.

Для начала следует различать такие понятия, как постоянный водоносный горизонт и верховодка. Первое явление необходимо воспринимать как данность, поскольку сделать с ним что-то вряд ли получится. А вот бороться с верховодкой, образовавшейся в результате обильных осадков или таяния снега, вполне реально. Чтобы выработать наиболее оптимальный способ устранения данной проблемы, нужно иметь достаточные знания о структуре почвы в конкретной местности и причине большого объема поверхностных вод.

Структура грунта ↑

Как известно, грунт обладает неоднородной структурой, где каждый слой имеет разную водопроницаемость. К более проницаемым слоям относятся песчаные грунты, к менее проницаемым – глина и суглинок.

Размещение грунтовых слоев и водоносных горизонтов

Попадая в грунт в результате атмосферных осадков, вода устремляется вниз до первого водоупорного слоя, образуя так называемые линзы недалеко от поверхности. Постепенно влага просачивается сквозь слабопроницаемые грунтовые слои и насыщает нижние водоносные горизонты. Именно для ускорения данного процесса и применяются дренажные скважины, разрезающие водоупорный слой и способствующие быстрому уходу поверхностных вод.

Чего стоит опасаться ↑

Если на участке находится преимущественно песчаный слой, тогда верховодка будет приносить вред не более 2-х месяцев в году – вовремя ливневых дождей и паводков. Тем не менеедаже за такой промежуток времени высокая вода доставит хозяевам территории немало хлопот, подмывая фундамент и затапливая подвальные помещения.

В случае преобладания глинистого грунта поверхностные воды будут создавать неприятности на протяжении круглого года. В такой ситуациивлагазначительно пропитывает почву, затрудняя не только выращивание различных культур, но и строительные работы.

Обратите внимание. В процессе замерзания вода расширятся на 10%.Поэтому зимой пропитанная влагой почва может нарушить целостность фундамента.

Последствия процесса замерзания влаги в грунте

Чтобы существенно облегчить жизнь на загородном участке, необходимо как можно раньше заняться дренажем, разместив по периметру несколько дренажных скважин.Во время выполнения таких работ следует придерживаться определенных правил, которые позволят создать эффективную дренажную систему, не нарушая при этом общую структуру грунта и не влияя на качество грунтовых вод.

Существует распространенное заблуждение, что дренажную скважину нужно бурить на глубину постоянного водоносного горизонта, чтобы вода как можно быстрее уходила вниз. Не стоит забывать, что грунтовые слои выступают в роли естественного фильтра, очищая поверхностные воды от различных загрязнителей перед их попаданием в подземные водоносные слои. Для того чтобы сделать качественный дренаж, достаточно разрезать первый водоупорный слой, не нарушая общую фильтрационную структуру. Таким образом, влага будет быстрее впитываться в грунт, а грунтовые воды не пострадают от поверхностных стоков.

Размещение дренажных точек на участке ↑

По мнению специалистов, скважина создаетгидроконус, обладающий 45-градусным углом раскрытия относительно вертикали. И хотя такие данные являются достаточно условными, с их помощью можно определить приблизительную территорию захвата и, соответственно, оптимальные точки расположения дренажа. Зная, на какую глубину будет буриться дренажная скважина, можно рассчитать площадь основания условного гидроконуса.

Пример расчета. При углах раскрытия 45° высота конуса (в нашем случае – глубина отверстия) равна радиусу осушаемой территории. Если взять глубину отверстия равной 2 м, тогдарадиус основания будет также равен 2 м. Исходя из этого, можно рассчитать площадьтерритории (S=πR²), которая будет равняться 12,56 м².

Гидроконус: h–глубинадренажной скважины, r — радиус осушаемой территории

Обычно дренаж размещают по периметру земельного участка, который требует осушения.Для защиты строительных объектов отверстия бурятся под фундаментом или в непосредственной близости от него.

Расположение дренажных точек

Буровые работы ↑

Для бурения дренажной скважины используют малогабаритные буровые установки, работающие по ударному или вращательному (роторному) принципу.

Ударно-канатное оборудование имеет достаточно простую конструкцию, состоящую из опорной рамы (треноги) и рабочего инструмента (патрона). Тяжелый патрон подвешивается на канате и бросается вниз, забирая часть грунта. Однако учитывая создаваемую вибрационную нагрузку во время рабочего процесса, данный метод не подходит для бурения скважины вблизи готового фундамента.

Для буровых работ, безопасных для построенных объектов, применяются буры вращательного типа. Подобное бурение можно осуществлять вручную или использовать МГБУ. Второй вариант, конечно, более затратный в финансовом плане, но зато позволяет обустроить дренаж на участке за минимально короткие сроки.

МГБУ для роторного бурения

Как уже отмечалось, бурить нужно не до водоносного горизонта, а на минимально требуемую глубину. Чтобы определить точную глубину, предварительно делается разведочное бурение, которое позволяет изучить разрез грунта и узнать расположение водоупорного слоя. При этом диаметр скважины не имеет большого значения. Даже 100-миллиметровое отверстие способно обеспечить достаточный отвод воды.

Обустройство скважины ↑

Чтобы обустроитьдренажную скважину своими руками, понадобятся следующие материалы:

  • керамзит или щебень;
  • стеклоткань или полипропиленовая ткань;
  • деревянная рейка;
  • ПВХ-пленка.

Работы выполняются следующим образом:

  1. Пробуренную скважину нужно защитить от ила и песка. Для этого на всю глубину изготавливается чулок из полипропиленовой ткани, который для придания ему формы крепится к деревянной рейке с помощью скоб.
  2. Чулок заполняется промытым щебнем или керамзитом. Это идеальный материал для таких целей, учитывая его абсолютную водопроницаемость.
  3. Сверху скважина закрывается куском водонепроницаемой пленки ПВХ и засыпается землей.

Совет. Вместо чулка со щебнем можно использовать специальную дренажную трубу. В этом случае стоимость работ будет несколько выше, однако они пройдут гораздо быстрее.

Простой дренаж участка

Обустройство дренажной системы – серьезное мероприятие, которое не всегда можно выполнить самостоятельно. Если на небольшом участке пробурить несколько дренажных скважин своими руками вполне возможно, то защитить от верховодки большую территорию таким способом достаточно сложно.

Для крупных усадьб, как правило, оборудуют целые системы, состоящие из траншей с дренажными трубами, смотровых колодцев и коллекторов для сбора и удаления воды. Кроме того, глубина дренажной скважины в некоторых местностях может достигать 12 м, что затрудняет осуществление буровых работ подручными средствами и требует применения специализированной техники.

Перед осуществлением подобных работ специалисты делают геодезический план участка, где отмечается рельеф и структура грунта. В соответствии с данным планом создается дренаж территории – от наиболее высокой точки до самой низкой.

Полноценный дренаж участка

Осушить небольшуютерриторию, которая периодически испытывает проблемы с верховодкой, можно без посторонней помощи, пробурив в нескольких местахдренажные скважины. Однако для организации качественного дренажа на большомучастке лучше пригласить специалистов.

www.house-heating.msk.ru

Для чего на участке нужна дренажная скважина

Для многих обладателей загородных участков проблемой являются грунтовые воды. Расположенные близко к поверхности они воображают опасность для фундаментов, подвалов и погребов, разрушая их либо не позволяя использовать полноценно.

На фото – поверхностный дренаж участка

Нужно отличать:

  • постоянный горизонт грунтовых вод, который направляться принимать как данность, поскольку с ним ничего вы сделать не сможете;
  • верховодку, которая образуется от выпадения осадков либо таяния снега. Минимизировать ее вредное влияние возможно своими руками, быстро и без особенных денежных затрат.

Но для решения проблемы нужно разобраться, откуда берется верховодка, дабы выработать механизм спасения от нее. Без знаний о характере почвы и ее особенности в вашем районе это сделать фактически невозможно.

Структура грунта

В большинстве случаев она у него неоднородная, где по очереди имеется более либо менее водопроницаемые слои. К первым относят песчаные грунты, именуемые супеси, а ко вторым - глиняные либо суглинки.

В грунт вода попадает сверху, в то время, когда происходит таяние снега либо идет ливень. В большинстве случаев, самый верхний слой есть водопроницаемым, исходя из этого влага быстро устремляется вниз, пока не встретит первый водоупорный слой.

Структура грунта на загородном участке

Тогда она начинает накапливаться в «линзах» либо подземных «озерах». Не редкость, что такие запасы так громадны, что их начинают принимать за постоянные грунтовые воды, устраивая скважины и колодцы.

Но значительно чаще тут накапливается только пара кубов либо кроме того много литров воды. Они неспешно проходят еще ниже и распределяются по нижним водопроницаемым слоям грунтов. Перетекая с одних водоупорных слоев на другие, вода с поверхности оказывается в постоянных грунтовые водах.

Что вас может ожидать

В случае если у вас на участке песчаные грунты, воздействие верховодки вы начнете испытывать 1-2 месяца в году, в то время, когда интенсивно начинают таять снега либо выпадать ливневые осадки. Но и за данный период вода доставит много хлопот, подмыв фундамент либо подтопив подвал.

В то время, когда грунт на территории в основном водоупорный, содержащий много глину, верховодка доставляет проблеме круглый год, несмотря на холодное время зимний период. Вода пропитывает грунт до таковой степени, что он делается весьма пучинистым (влага расширяется при замерзании на 9%), очень затрудняя строительство.

Грунтовые слои

Что необходимо сделать

Чтобы уменьшить себе жизнь за городом и избавить от верховодки, направляться заняться дренажными работами. Они предоставит шанс гарантировано и быстро отвести ее в определенное место. Значительно чаще для этого применяют дренажные скважины.

Пробурив водоупорные слои, мы откроем стремительный и прямой путь верховодке в самый низ. Сверлить до воды, как многие думают, это ошибка. Водоносный слой является источником чистой питьевой воды, и додавать к нему неотфильтрованную жидкость с поверхности, значит, заведомо сломать ее уровень качества.

А также, в случае если сейчас все стараются использовать воду из скважины через

uchebniksantehnika.ru

Устройство дренажной скважины на участке

Одной из проблем, с которыми приходится сталкиваться при строительстве любого сооружения, является гидроизоляция всех поверхностей. К чему приводит непосредственный контакт материалов с водой, известно: коррозия, разрушение структуры, трещины и, как следствие, недолговечность всей конструкции. Мероприятия по защите от воздействия жидкостей проводятся комплексно.

Особенно много неприятностей доставляет вода, находящаяся в почве. От нее страдают в первую очередь фундамент здания и подвальные помещения. Для снижения содержания жидкости в грунте устраивают вертикальный дренаж. Чтобы понять принцип его «работы», необходимо разобраться с механизмом перемещения слоев воды под землей.

Вода, попадающая в грунт в виде осадков, при таянии снега, разливах рек, старается уйти вглубь. Но практически в любой местности почва по своему составу неоднородна. Например, слои песчаника, сквозь которые вода легко проходит, перемежаются с суглинком, который жидкости не пропускает. Следовательно, не имея возможности просачиваться вниз, вода начинает искать другие пути, перемещаясь по горизонтали. Вертикальный дренаж способствует снижению воды на поверхности, позволяя ей уходить вглубь.

Значение такого дренажа велико там, где грунт водоупорный. Избыток в нем влаги чреват еще и тем, что в холодное время года почва сильно промерзает и давит на фундамент. Ведь вода, превращаясь в лед, может увеличиваться в объеме на 10 %. Механические воздействия на основание здания повреждают в первую очередь слои гидроизоляции и утепления. Это «открывает» воде прямой путь к фундаменту и далее – в подвал.

Вертикальный дренаж может быть оборудован в любой части участка. Количество заглубленных каналов напрямую зависит от площади территории. Высверливая их, владелец участка изменяет хаотическое движение так называемой «верховодки», которая может «пойти» куда угодно (по пути наименьшего сопротивления). Дренаж насквозь «протыкает» все слои почвы, в том числе, и водонепроницаемые, и вся подземная жидкость устремляется туда. Как результат – резкое снижение ее количества на территории застройки.

Нужно иметь в виду, что вертикальные каналы не должны достигать водоносных слоев. Дело в том, что проходя через почву, вода фильтруется. А в дренаже такого естественного фильтра нет. Вся жидкость идет напрямую. Следовательно, произойдет загрязнение слоя, который питает колодцы, артезианские скважины. После этого такой водой для приготовления пищи пользоваться будет нельзя. Естественно, что экологическая обстановка не гарантирует ее чистоты, взятой из того же колодца. Но загрязнять ее дополнительно не следует.

Как устроить дренажную скважину

Как правило, глубина дренажа должна немного превышать уровень закладки фундамента (обычно высверливается не более 3,5 метров). В просверленный в почве канал насыпается щебень или керамзит. Это необходимо, прежде всего, для того, чтобы диаметр скважины не изменялся. Но лучше использовать трубу (предпочтительнее асбестоцементную), которая вставляется внутрь. А уже в нее делается засыпка. Предварительно по всей длине делаются отверстия, сквозь которые влага и будет проникать внутрь канала. Достаточно диаметра трубы в 100 мм. Сверху она накрывается крышкой и слегка присыпается землей.

Целесообразно сначала сделать пробное бурение и геодезические испытания. В результате станет понятно, как располагаются слои почвы и на какой глубине находятся грунтовые воды.

aquagroup.ru

Дренажная скважина своими руками чертеж | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Когда построил на даче дом, выяснилось, что весной вокруг фундамента скапливаются талые и дождевые воды.

Дело в том, что дом стоит на довольно глинистом грунте.

Влага не только проникала в подвал, но и отрицательно влияла на фундамент. Чтобы решить проблему, сделал своими руками по дренажной скважине с каждой стороны дачного дома. Они как бы прорезали глинистый слой, и вся вода стала стекаться в скважины.

Для начала чуть в стороне от дома сделал пробное бурение. Оно показало, что слои глины достигают глубины 3-3,5 м, далее идет водопроницаемый грунт.

Скважины бурил глубиной примерно 4 м – с небольшим запасом. Диаметр отверстий сделал 20 см. Кстати, его можно было делать и меньше, на эффективность работы дренажа это практически не влияет.

В пробуренные скважины опустил рукава из плетеного материала, который идет на мешки. Он замедляет засорение скважины илом и грунтом.

Сначала нарезал материал в соответствии с длиной окружности скважин, затем аккуратно прибил его маленькими гвоздиками к 4-метровым рейкам.

Рейки понадобились для того, чтобы протолкнуть мягкие рукава на глубину.

Когда рукава были в скважинах, засыпал туда хорошо промытый щебень. Он обеспечивает скважине сохранение формы и не препятствует стоку воды. Каждую скважину прикрыл пластиковой крышкой, чтобы видеть, где они пробурены.

Многолетняя практика показала, что дренажные скважины отлично отводят воду от фундамента.


читайте также: Дренаж участка своими руками


Я забыл, что такое подтопление и сырость в подвале. Если же с годами скважины забьются и не смогут выполнять свою функцию, рядом можно будет пробурить новые.

©Денис НЕСТЕРОВ, г. Курск

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Почему пахнет вода из скважины, (металлический привкус и пленка) Что делать если вода из...
  • Конус для бурения скважины своими руками Конус – наконечник для бурения...
  • Что и как сделать – колодец или скважину? Что лучше колодец или скважина...
  • Прокачка и очистка скважины своими руками Как прокачать и очистить скважину На...
  • Приспособления для бура своими руками – фото и схема КАК СДЕЛАТЬ БУР УДОБНЕЕ Для бурения...
  • Быстрая эстакада своими руками (фото) Как сделать своими руками простую...
  • Крыльцо с козырьком своими руками Как сделать крылечко с козырьком...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • kak-svoimi-rukami.com

    Поверхностный дренаж: способы устройства и оформления

    Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

    Канавы и канавки

    Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

    Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

    Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.


    Уличная канава

    Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

    Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

    Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.


    Пластиковые дренажные лотки

    Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

    Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.


    Декоративные решётки канавы и люк дренажного колодца

    В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.


    Декоративно оформленная сточная канава

    На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


    Дренажная канва, отделанная натуральным камнем

    Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.


    Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

    Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

    Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

    • Природного ручья
    Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.


    Дренажная канава в виде ручья

    • «Французской» канавы
    Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.


    Французская канава

    • «Сухого» ручья
    «Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.


    Сухой ручей — маскировка для дренажной канавы

    Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

    Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.


    Садовые дорожки — часть дренажной системы

    При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

    Садовые водоёмы как элементы дренажной системы

    По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.


    Пруд на участке

    Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.


    Поверхностный лоток для отвода воды в природный водоём

    Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.


    Труба дренажной системы, направляющая сток в естественный водоём

    Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

    Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

    7dach.ru

    Дренаж — Википедия

    Дренажная труба и дренажная канава

    Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

    Дренаж (в строительстве) — метод сбора и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств.

    Дренаж (в технике) — устройство или система для отвода (сброса) скапливающийся во внутренних полостях жидкости (дождевой воды, излишнего топлива, масел и т.п., при выпадении атмосферных осадков или при возникновении протечек при нарушениях герметичности) наружу за пределы устройства, узла или изделия, с целью предотвращения повреждений и разрушений устройства. В простейшем случае представляет собой просто отверстие в нижней части (дренажное отверстие).

    Дренаж (в авиации) — сообщение закрытых баков с атмосферой для предотвращения их деформации атмосферным давлением при колебаниях уровня жидкости. Как правило, воздухозаборник дренажа расположен со стороны полёта и бак наддувается скоростным напором, а в самом баке имеется поплавковый клапан, закрывающий дренаж при заполнении бака, чтобы предотвратить выброс жидкости через дренаж.

    Дренаж (в растениеводстве и цветоводстве закрытого грунта) — водопроницаемый материал, который насыпают на дно ёмкости для выращивания растений для быстрого отведения избытка воды при поливе. Используют керамические черепки, крупнозернистый песок, мелкую гальку, мелкие фракции керамзита и другие инертные материалы.

    Дрени́рование (в медицине) — способ создания с помощью дренажей постоянного оттока содержимого из полости раны либо полого органа, естественная эвакуация содержимого из которого нарушена вследствие болезни либо травмы[1].

    • Клапанный дренаж — процедура, применяемая при эвакуации экссудата из плевральной полости (сифонное дренирование), целью которого состоит избежание всасывания в полость воздуха и жидкости.
    • Аспирационное дренирование — применяется при лечении гнойных хирургических заболеваний.
    • Интубация кишечника — дренирование тонкой кишки, проводится с целью разгрузки её от скопившегося токсического застойного содержания (например, при непроходимости кишечника).

    Дренаж применяется с целью защиты от проникновения воды в сооружения, сохранения и упрочнения оснований здания, снижения фильтрационного давления на конструкцию. Также дренаж необходим для поддержания площадок и дорог участка в сухом состоянии, предотвращения загнивания корневой системы высаженных растений, защиты фундамента и подвальных помещений от избыточной влаги. Локальные дренажные системы применяются в тех случаях, когда общее понижение уровня грунтовых вод на территории застройки не может дать необходимого эффекта или экономически не оправдано.

    Для устройства дренажа разрабатывается проект дренажной системы. В соответствии с ним определяется место расположения дрен, глубина их залегания, уклоны, устройство каналов, подбор комплектующих изделий и материалов. В зависимости от уровня залегания грунтовых вод, приводящих к увлажнению территории, может быть выполнен дренаж поверхности участка (поверхностный дренаж) или глубинный дренаж.

    Пластовый дренаж[править | править код]

    Пластовая дренажная система укладывается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом она гидравлически связана с трубчатой дреной (подземный искусственный водоток для сбора и отвода грунтовых вод), расположенной с наружной стороны фундамента на расстоянии не менее 0,7 метра от плоскости стены здания. Пластовая дренажная система защищает сооружение как от подтопления грунтовыми водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании «горячих» цехов трасс теплосети и дымоходов (попадание влаги в которые, даже в капиллярном виде, недопустимо).

    Пристенный дренаж[править | править код]

    Пристенная дренажная система состоит из дренажных труб (с фильтрующей обсыпкой), уложенных на водоупорный грунт с наружной стороны сооружения. Пристенный дренаж применяется, как правило, в тех случаях, когда основание сооружения находится на водоупорном грунте.

    Кольцевой дренаж[править | править код]

    Кольцевая дренажная система располагается по контуру защищаемого здания или участка. Действие кольцевого дренажа основано на понижении уровня грунтовых вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть установлен только одновременно со строительством сооружения.

    Типы дренажа по конструктивным особенностям[править | править код]

    Горизонтальный дренаж[править | править код]

    Горизонтальный дренаж представляет собой систему трубчатых или галерейных дрен, канав[2] и лотков. Трубчатые дрены — сочетание дренажных труб с одним или несколькими слоями фильтрующей обсыпки. Эти слои устраиваются для того, чтобы избежать заклинивания труб частицами осушаемого грунта. Для надзора за трубчатыми дренами сооружаются смотровые колодцы. Галерейные дрены — это трубы с большим поперечным сечением с отверстиями для приема воды и обсыпкой. Канавы применяют, главным образом, в небольших поселках, где допустимо поддерживать уровень грунтовых вод на глубине до 1,5 метра. В устойчивых грунтах канавы выполняются, как правило, в виде траншей с откосами, а в неустойчивых — конструкций из сборного железобетона.

    Вертикальный дренаж[править | править код]

    Вертикальный дренаж — система скважин, объединенных коллектором, через который вода откачивается насосным агрегатом или отдельным насосом на каждой скважине.

    Комбинированный дренаж[править | править код]

    Комбинированный дренаж — сочетание дрены и ряда самоизливающихся скважин.

    -сочетает в себе совокупность вертикальных и горизонтальных дренажей при устройстве сложных систем водоотвода.

    Дренаж гидротехнических сооружений (плотины, шлюзы и другое)[править | править код]

    Дренажные системы устанавливают, обычно, в низовой части гидротехнических сооружений. В земляных плотинах дренаж выполняют в виде различных устройств, например, таких, как:

    • дренажная призма в низовом откосе;
    • дренажный тюфяк внутри плотины;
    • ленточный и трубчатый дренажи в её основании.

    В бетонных плотинах, возведённых на скальном основании, дренаж представляет собой систему вертикальных дрен, впадающих в продольные галереи; из них вода выводится в нижний бьеф. В бетонных плотинах на нескальном основании применяется дренаж с использованием обратных фильтров.

    ru.wikipedia.org

    Дренажная скважина

    На многих участках их владельцы сталкиваются с проблемой скопления грунтовых вод. Особенно остро стоит вопрос отвода высоких грунтовых вод при обильных осадках и при таянии снежного покрова. Дренажная скважина - это гидротехническое сооружение, позволяющее избавить почву от избытка вода.

    В противном случае неизбежно подтопление фундамента, затопление подвалов, погребов, смотровых ям в гаражах. Это может привести к осадке, перекосу фундаментальной основы, разрушению стен подвальных помещений. Бурение и обустройство дренажной скважины позволит собрать и отвести подземные воды, обеспечив высушивание определенной территории.

    Бурение скважин под дренаж

    Существует несколько видов водопонизительных скважин. Выбор определенного типа зависит от особенностей рельефа местности, химико-физических характеристик грунта. Бурение скважин производится в том случае, если принято решение осушать территорию с помощью вертикального дренажа.

    Такие работы, на взгляд дилетанта, кажутся достаточно простыми, но выполнение буровых работ стоит доверить только профессионалам. Они обладают специальными знаниями, навыками. У них есть технологическое оборудование, инструменты, опыт проведения таких действий в полном соответствии с действующими государственными стандартами и техническими условиями.

    На первом этапе, с использованием специальной техники, пробуривается скважина до расчетной глубины. Как правило, бурение производится, не доходя до водопроницаемого слоя. При этом выбирается оптимальный диаметр, в зависимости от объема отводимой массы воды.

    На втором этапе производятся действия по обустройству стенок скважины. С этой целью используются специальные трубы из высокопрочного пластика. Непременным атрибутом дренажной скважины является насосно-силовое оборудование.

    Требования к насосам - небольшие габариты и возможность без труда транспортировать в зависимости от сложившихся условий. Обязательный элемент дренажной скважины система фильтрации, которая устанавливается в районе водоносного пласта. Наибольшей эффективностью обладают песчано-гравийные фильтры.

    Вертикальная дренажная система

    Функционирование вертикальной дренажной системы легко можно автоматизировать. При подъеме грунтовых вод до определенного уровня насосное оборудование автоматически включается. После того как определенное количество воды откачено, и величина водного столба понизилась, насос отключается.

    Вода из дренажной скважины может аккумулироваться в прудах, озерах, других естественных и искусственных водоемах. Для осушения больших территорий устанавливаются несколько скважин. Такие дренажные системы применяются для осушения болот в Беларуси. Одна дренажная скважина способна осушить до 100 га с дебитом до 150 кубометров в час.

    Стоимость дренажных скважин

    Цена работ по устройству скважин для дренажа зависит от глубины бурения, материала труб, их диаметра, стоимости насосного оборудования, применяемых технологий. Имеет значение и удаленность объекта, поскольку появятся дополнительные расходы на транспортировку к мести проведения работ оборудования, материалов.

    Как правило, цена формируется в зависимости от кубометров вынутого грунта. Специалисты и мастера компании "Водабуртехно" проведут профессионально, технически грамотно бурение и оборудование дренажных скважин по выгодным ценам. Наша команда производит работы по всей Беларуси.

    Весь комплекс работ проводится оперативно, с соблюдением всех требований заказчика и с учетом особенностей рельефа местности, грунтовой обстановки, площади земельного участка.

    xn--b1aedadlc0bdebam.xn--90ais

    Дренажная скважина своими руками - Спасибо за то, что Вы посетили мой журнал — LiveJournal

    Выращенные на даче корнеплоды очень удобно хранить прямо на дачном участке в погребе или в подвале дачного домика. Зимой время от времени можно приезжать на дачу не только за очередной порцией овощей, но и отдохнуть на свежем воздухе, а также убедиться, что на даче всё в порядке.

    Однако, с наступлением весны снег начинает интенсивно таять, осадки выпадают уже в виде дождя. Стремительные потоки воды образуют грунтовые воды, которые проникают во все щели в подвалах и погребах, нанося строениям порой непоправимый ущерб. Эти грунтовые воды называют ещё «верховодкой». Если своевременно не сделать отвод «верховодки» от дачных построек, то вода, постепенно проникая в глубины почвы, образует уже недосягаемые постоянные грунтовые воды.

    Как это происходит?

    Обычно структура грунта неоднородна (рис.1). Водопроницаемые слои почвы (с примесью песка, гальки и пр.) чередуются с водоупорными глинистыми слоями.
    Как правило, верхний слой грунта легко пропускает воду, которая быстро устремляется вниз грунта. А  далее идут более плотные труднопроходимые для воды слои, которые ненадолго удерживают её в подземных «озёрах» и «линзах». В таких  ёмкостях может скопиться до сотни литров воды. Но не надолго. В дальнейшем эта вода постепенно просачивается всё ниже и ниже, и остановить этот поток постоянных грунтовых вод уже невозможно.

    Если на дачном участке грунт песчаный, то неприятное воздействие грунтовых вод продлится 1-2 месяца. Но если грунт тяжёлый, с примесью глины, то «верховодка» будет напоминать о себе круглогодично. В любом случае необходимо выполнить дренажные работы, чтобы отвести просачивание грунтовых вод вглубь почвы подальше от погреба и подвала. Отвод грунтовых вод можно сделать своими силами быстро и недорого.

    Бурим скважину.

    Для выполнения дренажных работ нам потребуются следующие инструменты и материалы:
    - бур;
    - крупный промытый щебень или керамзит;
    - стеклоткань или ткань типа «Агрил», «Спанбонд», полипропилен;
    - стиплер со скобами,
    - тонкая деревянная рейка (или дренажная труба), длина которой будет равна глубине скважины.

    До начала дренажных работ желательно пробурить хотя бы одну пробную скважину на глубину 2-3 метра, чтобы иметь представление о составе грунта в месте работ (рис.2).
    Затем, в водоупорных слоях грунта сверлим несколько скважин, по которым «верховодка»  устремиться вниз. Диаметр у скважины не имеет большого значения. Отток воды будет в любом случае стремительным, тем более, что скважина не одна, а несколько.

    Бурить нужно не «до воды», а на минимально необходимую глубину, где находятся самые проблемные верхние водоупорные слои. Просверлив именно эти слои, вы избавитесь от «верховодки». Если же сверлить «до воды», то в постоянный водоносный слой, который служит источником питьевой воды, обязательно попадёт не отфильтрованная «верховодка» и вода не будет пригодна для употребления.

    Обустраиваем скважину.

    1. После того, как скважина пробурена, её нужно оградить от заиливания и затягивания песком. Для этого изготовим т.н. «чулок» из не загнивающей ткани типа «Агрил» длиной на всю глубину скважины и диаметром чуть больше диаметра самой скважины. А чтобы придать ткани форму трубы до момента засыпки скважины щебнем, её можно скобами прикрепить к деревянной рейке.

    2. Осторожно наполняем «чулок» промытым щебнем до самого верха (Рис.3). Водопроницаемость щебня идеальная. Если в скважину вставляется дренажная труба, то засыпать её гравием не нужно.

    3. Скважину сверху накрываем слоем ПВХ-плёнки, или любым другим водонепроницаемым материалом и присыпаем землёй.

    Грунтовые воды не будут больше огорчать вас! Всё гениальное просто!

    Источник: http://delaysam.ru/dachastroy/dachastroy106.html

    3710663.livejournal.com


    Смотрите также
