Как изготовить фильтр для скважины своими руками

Как сделать фильтр для скважины своими руками

Собственная скважина — мечта любого владельца приусадебного участка. Правильно организованный независимый источник воды способен обеспечить полноценную работу поливочного водопровода, а также удовлетворить все хозяйственно-питьевые и бытовые потребности домовладения.

Однако для бесперебойной работы дорогостоящего скважинного оборудования необходимо провести мероприятия по предварительной водоподготовке (фильтрации).

В противном случае работа насоса будет нарушена и он быстро выйдет из строя.

Фильтр во многом влияет на сроки эксплуатации скважины, а также на качество получаемой воды не только сегодня, но и спустя 5, 10 лет.

Нужно помнить, что фильтровая зона обычно устанавливается раз и навсегда, поэтому еще до начала бурения необходимо уточнить у компании, проводящей бурение, все связанные с фильтром нюансы, чтобы понять, сколько вообще может прослужить данная скважина.

При этом нужно иметь в виду:

• важен не столько тип выбранного фильтра, сколько используемые для его производства материалы и качество изготовления,
• более долговечными, прочными и надежными считаются фильтры, элементы которых изготовлены из нержавеющей стали,
• не рекомендуется использовать элементы из оцинкованной стали.

У многих возникает вопрос, а нужен ли фильтр для скважины? Он действительно нужен, так как сыпучие и неустойчивые породы – галька, известняк, песок постепенно заполняют собой скважину, и она перестает наполняться водой.

К тому же погружные насосы, которые не предназначены для прокачивания воды с механическими примесями, быстро выйдут из строя. Именно поэтому используют фильтровую зону, которая удерживает все механические примеси и защищает всю систему от поломки.

Каким требованиям должен соответствовать фильтр для скважины

Поскольку скважинная вода поднимается на поверхность из водоносного слоя, находящегося в сыпучих малоустойчивых породах, в нее попадают посторонние механические примеси — частицы глины и известняка, мелкие песчинки.

Если все эти загрязнения окажутся в стволе скважины, то со временем она попросту засорится.

В целях избежания подобных неприятностей водозаборный элемент оборудуют специальным фильтром.

По типу конструкции скважинные фильтры бывают нескольких видов.

Рассмотрим наиболее распространенные:

• Дырчатый (перфорированный) фильтр с сеткой — самая популярная конструкция, представляет собой металлическую или пластиковую трубу с многочисленными сквозными отверстиями. Поверх перфорированной части крепится мелкая сетка из нержавейки или прочной синтетической стеклоткани, которая задерживает механические примеси, присутствующие в воде. Существенный недостаток сетчатого фильтрующего элемента — малая производительность из-за сильного сопротивления потоку. Данная конструкция отлично подходит для дачных скважин с небольшим напором воды.
• Щелевой скважинный фильтр с сеткой — производительная система фильтрации, обладающая высокой пропускной способностью. Конструкция фильтрующего элемента идентична устройству перфорированного фильтра с той лишь разницей, что вместо отверстий в данном случае используются тонкие надрезы — так называемое щелевое перфорирование. Сквозь насечки на трубе беспрепятственно проходит вода, а механические примеси задерживаются. Толщина надрезов подбирается индивидуально, исходя из размера содержащихся в воде частиц. Сетчатый щелевой фильтр — идеальное решение для глинисто-песчаных водоносных слоев. В последнее время особой популярностью пользуются конструкции из ПВХ-трубы, которые стоят на порядок дешевле металлических аналогов. Пластиковые фильтры экологически безопасны, им не страшны коррозийные процессы.
• Фильтр из гравия — самая простая конструкция, представляет собой плотную подушку из мелкофракционного гравия (размер фракции должен в 5-10 раз превышать размер примесей). Применяют в большинстве случаев в паре с сетчатым фильтром на неглубоких песчаных, реже — на известковых скважинах.
• Фильтрующий элемент с проволочной обмоткой — усовершенствованный вариант сетчатого фильтра. В данном случае вместо сетки на основание перфорированной трубы плотными рядами наматывается специальная проволока клиновидного сечения из нержавеющей стали. Фильтры данного типа долговечны, что объясняется более высокой прочностью проволоки по сравнению с тонкой металлической или синтетической сеткой.

ВИДЕО ОБЗОР

Изготовление фильтра для скважины своими руками — инструкция

Все перечисленные выше разновидности скважинных фильтров можно изготовить самостоятельно.

Чтобы изготовить перфорированный сетчатый фильтр для воды из скважины своими руками, нужно подготовить следующие материалы и инструменты:

• труба из нержавеющей стали или толстостенная ПВХ-труба диаметром 100-150 мм;
• дрель со сверлом;
• рулетка и маркер для разметки;
• наждачная бумага или шлифовальная машинка;
• мелкая сетка из нержавейки или прочной синтетической стеклоткани;
• проволока из нержавейки.

Сам процесс изготовления достаточно прост:

1. В трубе просверливаются отверстия. При сверлении дрель держат под углом 40-45 градусов в направлении снизу-вверх. Благодаря такому углу сверления отверстия получаются овальной формы.
2. Все места сверления зачищаются наждачной бумагой или шлифовальной машинкой, чтобы на поверхности трубы не было заусенцев.
3. Затем на трубу при помощи проволоки закрепляют сетку.

Для изготовления щелевого фильтра понадобятся:

• труба из нержавейки или ПВХ-труба;
• болгарка с тонким отрезным диском или дрель;
• наждачка или шлифовальная машинка;
• сетка из нержавеющей стали или синтетического стекловолокна;
• проволока.

Процесс изготовления щелевого фильтра мало отличается от технологии изготовления перфорированного фильтра.

Он состоит из нескольких этапов:

1. На трубу маркером наносят разметку для насечек.
2. В соответствии с разметкой при помощи болгарки на трубе делают надрезы, их ширина — примерно 2/3 диаметра трубы.
3. Места разрезов зачищаются наждачной бумагой или обрабатывают шлифмашинкой.
4. Затем на трубу по спирали наматывают проволоку с шагом 2-3 сантиметра.
5. Поверх проволоки монтируют сетку, которую также закрепляют проволокой.

Какой высоты (длины) должен быть фильтрующий элемент? Все зависит от структуры водоносного слоя.

Как правило, для песчаных грунтов при использовании трубы D 100-150 мм оптимальная высота фильтрующей части составляет 1,5-2 метра.

Как самому сделать фильтр для абиссинской скважины – колодца

Абиссинской скважиной называют колодец, устанавливаемый на песке. Конструкция достаточно компактна, средняя глубина достигает 15 м, поэтому затраты и физические, и материальные не слишком большие и вполне доступные большинству дачников.

В ширину скважина достигает обычно 30-50 см. В виду того, что колодец обустраивается на песке, качество получаемой воды оставляет желать лучшего, поэтому не обойтись без насосных и фильтровальных станций.

Для абиссинской скважины рекомендуется установка в конце трубы фильтра-иглы, он сохранит всю систему от ила. А чтобы фильтр не подвергался коррозии, для его изготовления нужно использовать тот же материал, из которого сделаны трубы скважины.

Чтобы изготовить фильтр-иглу, потребуются:

1. в шахматном порядке проделать в трубе отверстия диаметром до 8 мм,
2. припаять поверх сетку из нержавейки.

Вместо сетки сгодится проволока, которую с небольшими просветами наматывают на конец трубы. Затем проволоку, также как и сетка, нужно хорошо припаять. Во избежание отравления используйте оловянный припой.

После чего останется в конце приварить наконечник, чуть больший по диаметру, чем труба.

Обслуживание — как прочистить самодельный фильтр

В процессе продолжительного контакта скважинного фильтра с водой и содержащимися в ней примесями на его поверхности образуются плотные наросты.

Количество отложений и скорость их образования напрямую зависит от типа грунта и химического состава воды. Наросты забивают мелкие ячейки сетки, из-за чего пропускная способность фильтрующего элемента падает.

Если производительность скважины заметно упала, но вода остается чистой, пора заняться обслуживанием фильтра.

Чтобы произвести очистку фильтра скважины своими руками, необходимо обзавестись дополнительным вибрационным погружным насосом и установить его вместо штатного.

Поднимая и опуская насос в зоне фильтрующего элемента при помощи троса, удается взболтать воду и очистить фильтр. Грязная вода со временем выкачивается вибронасосом, и из скважины снова идет чистая вода.

filteru.ru

Фильтр для скважины своими руками: как сделать, самодельная конструкция

В условиях удаленности от городской черты и централизованного водоснабжения появляется необходимость в скважинах. Но из-за примесей в почве проблематично сразу использовать воду из такого источника с целью удовлетворения любых нужд. Для решения проблемы следует изучить вопрос, как изготовить фильтр для скважины своими руками. С помощью такого фильтра можно не только повысить качество воды, но и продлить срок службы насоса, так как в его механизме постепенно накапливаются загрязнения и примеси, что снижает производительность работы.

Устройство фильтрующего элемента

В качестве составных частей выступает непосредственно сам фильтр, отстойник, где скапливаются частицы породы, и надфильтровый участок. Каркас фильтрующего элемента может быть изготовлен из самых разных материалов, главное, чтобы в результате конструкция соответствовала уровню агрессивности внешней среды, где она будет эксплуатироваться.

Исходные материалы в зависимости от вида фильтра: трубы из стали, а также пластиковые аналоги. Учитывая, что фильтр создается с целью обеспечения более высокого качества воды, следует подбирать сырье, соответствующее наивысшим стандартам качества. Устанавливается эта конструкция в рабочей части обсадной колонны, в результате очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Обзор основных разновидностей фильтров

Решая вопрос, как сделать фильтр для скважины своими руками, нужно рассмотреть несколько видов, чтобы определить наиболее подходящее решение для эксплуатации в определенных условиях.

При выборе варианта фильтра ключевыми являются следующие параметры:

• уровень производительности или пропускная способность фильтра;
• размеры фильтрующих отверстий;
• стойкость к образованию коррозии;
• степень прочности фильтра;
• себестоимость самодельного решения, а также уровень сложности его реализации.

Материал фильтрующего элемента не должен оказывать влияние на вкусовые качества пропускаемой жидкости, иначе пропадает смысл в использовании подобных методов. Соответственно, подбирается только сырье, которое не подвержено изменению при контакте с водой.

Различают следующие виды фильтров:

1. Дырчатые и щелевые исполнения с сеткой.
2. Гравийный фильтр.
3. Проволочные фильтры.

Каждый из методов характеризуется определенным уровнем сложности реализации, что дополнительно может повлиять на выбор вариант фильтрующей системы.

На заметку: Фильтр для абиссинской скважины своими руками можно изготовить по такому же принципу.

В случае дырчатой или щелевой конструкции фильтра в качестве основы используется труба, по стенкам большей части которой выполняется перфорация: в виде отверстий малого диаметра или продольных щелей небольшой ширины. Такие решения можно назвать наиболее доступными, когда стоит задача изготовить фильтр для скважины своими руками, в этом случае пластиковая труба, а также стальные изделия из могут выступать основой конструкции.

Дырчатый фильтр

Перфорация должна попадать в основном на водоприемный участок скважины. Но при этом общая протяженность отверстий фильтра не должна быть менее 25% всей длины трубы. Перфорация выполняется дрелью на расстоянии от кромки изделия 100 см с шагом 1-2 см. Диаметр отверстий определяется, исходя из того, какого размера примеси необходимо задерживать. Перфорацию желательно выполнять в шахматном порядке. Рекомендуемый угол наклона сверла 30-60^о, причем сверло направляется снизу вверх. Заусенцы следует ошкурить, а образовавшийся сор тщательно вытряхнуть. Снизу труба консервируется деревянной пробкой, а далее на трубу крепится сетка. Как это сделать можно посмотреть на видео.

Щелевой фильтр

Щелевой скважинный фильтр своими руками тоже вполне можно сделать, но при этом используется газовый резак, ножовка по металлу или болгарка. С их помощью добиваются полос нужной толщины и длины, соответственно: от 2 до 5 мм, от 25 до 75 мм.

После резки щелей по всей длине наматывается проволока диаметром 3 мм. Шаг витков: 15-25 мм. В некоторых местах ее нужно закрутить или припаять, чтобы закрепить. Поверх трубы на проволоку накладывается сетка галунного плетения из латуни. Это наилучший вариант для такого рода фильтра, если основной род примесей – песок. Для гравия используется сетка с квадратным плетением. Последний этап изготовления – намотка проволоки поверх всей конструкции (с шагом 5-10 сантиметров), опять же, для крепления. В качестве альтернативы сетка может быть припаяна.

Достоинство такого варианта, как щелевой самодельный фильтр для скважины, заключается в большей пропускной способности сравнительно с дырчатым решением, так как общая площадь щели намного превышает площадь одного отверстия. Однако есть и недостатки, в частности, невысокая прочность фильтра на изгиб. Чтобы несколько сгладить данный минус необходимо предусмотреть в конструкции так называемый пояс жесткости, что означает отсутствие перфорации на некоторых участках. Но все же со временем данные фильтрующие элементы закупориваются песком, а сетка разрушается. Все это в совокупности ведет к снижению уровня производительности скважины.

Фильтр из гравия

Такой фильтр изготавливается без применения дорогостоящих материалов. Для нормального функционирования фильтра нужно отобрать гравий одного размера. Такой метод отличается простотой и небольшими расходами на его реализацию.

На заметку: Рекомендуется выбирать его при условии, что размер фракции окружающей породы приблизительно в 5-10 раз меньше фракции гравия.

С помощью каменистого материала создается прослойка между основной породой и водозаборной трубой. Реализация данного метода выполняется еще на стадии бурения скважины, при этом используется специальная насадка для получения трапециевидного расширения придонного участка. Минимальная толщина полученной фильтрующей прослойки — 50 мм. Для удобства загрузки материала используется мешок, выполненный из геотекстиля. Его опускают на длинных веревках до самого дна скважины.

Проволочные системы

Такой вариант фильтра отличается более длительным сроком службы ввиду большой толщины материала, что является существенным преимуществом сравнительно с дырчатыми и щелевыми конструкциями. Состоит такой фильтр для скважины, сделанный своими руками, из каркаса, поверх которого крепятся прутья, и намотанной на него проволоки. В качестве каркаса фильтра выступает предварительно подготовленная труба с щелевой или дырчатой перфорацией.

Сначала необходимо закрепить вертикально расположенные прутья в небольшом количестве посредством сварки. Рекомендуемый диаметр прутков – 5 мм, после чего наматывается проволока меньшего диаметра (2,5 мм) по всей поверхности. Для прочности обмотки используется сварка металлических элементов по всей протяженности проволоки с некоторым шагом.

Но все же эффективность конструкции будет заметно ниже, чем в случае с покупным изделием. К недостаткам можно отнести сложность реализации и высокую степень сложности очистных работ таких сооружений. В случае когда в качестве обсадной и эксплуатационной колонны используется одна труба, выполнить замену будет невозможно.

Компонентом некоторых видов фильтров является сетка. О том, какая бывает фильтровая сетка для скважин, читайте в отдельном материале сайта.

Узнайте, какими преимуществами и недостатками обладают трубы обсадные ПВХ с резьбой для скважин, а также, об особенностях их монтажа.

А различные варианты самодельных кессонов для скважин описаны тут.

Соответствие фильтров и пород

При выборе, несомненно, следует учитывать основные параметры фильтрующего элемента. Но все же первостепенным фактором является соответствие размеров отверстий фильтра размерам частиц породы, что, в свою очередь, как раз и определяет уровень производительности конструкции, а также срок эксплуатации. Например, если делать фильтр для скважины на песок своими руками, то наилучшим решением из доступных является щелевой вариант с использованием галунной сетки. Подобные конструкции применяются в трещиноватых породах, склонных к обрушению, в которых встречается галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от вида породы (более крупные – в случае с галькой, мелкие – если попадает песок).

Такой вид фильтрующего элемента, как дырчатый, сегодня можно чаще встретить в артезианских скважинах, характеризующихся не слишком сильным напором и нестабильным водоносным горизонтом. Если смотреть шире, то дырчатая конструкция фильтра может быть весьма эффективной в случае с различными породами, что повышает ее популярность. Гравийный вариант обустраивается на местности с мелкими и заглинизированными песками. Проволочные исполнения фильтрав хорошо проявляют себя в скважинах на песок и в артезианских скважинах.

Таким образом, изготовление фильтра для скважины своими руками представляется вполне реализуемой задачей. В зависимости от типа грунта определяется размер отверстий, будь то дырчатая или щелевая конструкция. Если не брать в расчет несколько более сложное строение проволочного варианта, соорудить фильтр по одному из описанных выше методов вполне под силу при наличии соответствующих материалов. Желательно соблюдать основные условия: придерживаться рекомендованного шага расположения отверстий и витков намотки проволоки, не игнорировать угол наклона сверла во время выполнения перфорации. А главное, необходимо подбирать фильтровальный элемент исходя из того, какого размера частицам примесей он будет мешать проходить сквозь него.

okanalizacii.ru

Фильтр для скважины своими руками

В большинстве случаев для сооружения автономного водоснабжения на даче изготавливают скважину. Чтобы она могла продолжительное время давать чистую воду, следует позаботиться об приготовлении фильтра для скважины. Он будет погружен в водоносный слой, поэтому его качество должно быть соответствующим. В этой статье мы расскажем, как изготовить фильтр для скважины своими руками.

Фильтр для скважины. Что это и какие бывают виды?

Пример пластикового щелевого фильтра

Фильтр для скважины представляет собой элемент, располагающийся в самом низу обсадной колонны. В некоторый случаях его называют рабочим участком. Он выполняет важную функцию по предотвращению попадания частиц грунта внутрь конструкции, через которую поступает чистая вода на поверхность. Кроме того, он служит дополнительной защитой от обрушения. Изготовление фильтров осуществляется несколькими способами. В этой статье мы рассмотрим с вами следующие фильтры, которые сможет сделать каждый:

• фильтры с перфорацией,
• щелевые фильтры,
• гравийное фильтрационное сооружение.

Фильтры с перфорацией

В артезианской скважине

Если говорить о перфорированных фильтрах, то их конструкция пользуется наибольшей популярностью. По своей структуре они напоминают обычную перфорированную трубу, которая покрыта сеткой. Сделать ее самостоятельно несложно. Самое главное преимущество такого фильтра, это высокая эффективность. Также дырчатый фильтр с перфорацией применим в самых разных породах. Используют его в большинстве случаев при изготовлении артезианских скважин. Сама конструкция имеет следующие составные части:

• фильтр,
• надфильтровый участок,
• отстойник.

Что касается последнего участка, то в отстойнике происходит накопление крупных частиц. Он располагается в самом низу ствола.

Перфорированный

Предварительно необходимо подготовить следующий строительный материал и инструменты:

1. Стальная труба, соответствующего диаметра. В некоторых случаях допускается использование пластиковых труб, но важно, чтобы пластик был пищевой.
2. Сверла по металлу. Диаметр сверл следует подобрать по размеру гранул, которые преобладают в почве.
3. Электрическая дрель.
4. Металлическая сетка.

Выбор сетки можно выполнить методом просеивания песка из водоносного слоя. Так, сетка, которая пропускает 50% песка, будет наиболее подходящей.

Изготовление фильтра с перфорацией из пластика

Сам же процесс изготовления фильтра проходит в такой последовательности:

1. Замеряете длину отстойника.
2. Расположив трубу на ровной поверхности, наносите на нее разметку. Перфорированный участок должен составлять 25% от общей длины трубы.
3. Далее, изготавливаются отверстия. От края трубы отступаете один метр. Между каждым отверстием должен быть интервал 1-2 см. Отверстия необходимо высверливать под углом в 30°-60°. Направление угла снизу вверх.
4. Каждый острый край следует тщательно зачистить. Изделие слегка обстучать, чтобы изнутри и снаружи не было металлической стружки.
5. На следующем этапе закрываете деревянной пробкой нижнюю часть трубы.
6. Чтобы отверстия не засорялись, трубу необходимо завернуть в сетку.

Так, фильтр с перфорацией для скважины готов!

Изготовление щелевого фильтра

Щелевой

Если в вашем случае в скважине преобладает порода, которая склонна к обрушению, то лучшим вариантом будет изготовление щелевого фильтра. Его главной особенностью является то, что он обладает достаточной пропускной способностью. Сверху изделия нет глухой зоны, а площадь щели превышает площадь отверстия. Если быть объективным, то такая конструкция имеет один недостаток. Щелевой фильтр имеет небольшую прочность на изгиб. По этой причине в процессе его изготовления необходимо создать пояса жесткости, которые не будут иметь перфорации.

Вам будут необходимы следующие строительные материалы и инструменты:

• газовый резак,
• проволока нержавеющая Ø3 мм,
• сетка латунная,
• труба необходимого диаметра,
• болгарка,
• отрезной круг.

Изготовление

Принцип изготовления щелевого фильтра схож с принципом изготовления перфорированного фильтра. Прорези необходимо выполнять в поясном порядке или в шахматном. При этом размер щели определяете по диаметру гранул, которые преобладают в составе породы. Как и в первом случае, трубу необходимо замотать латунной сеткой галунного плетения. Предварительно при помощи болгарки и отрезного круга изготовьте щели в трубе. Перед тем как вы наложите сетку на трубу, необходимо по спирали намотать проволоку шагом в 2 см. На расстоянии 0,5 метра проволоку рекомендуется припаять, что позволит сделать жесткую конструкцию. Самодельный щелевой фильтр, выполненный по данной технологии, достаточно долговечный и имеет хорошую пропускную способность.

Для лучшей прочности конструкции, сетку можно припаять к проволоке.

Гравийное фильтрационное сооружение

Гравийный

Если говорить о простоте, то данный вид фильтра относится именно к этой категории. При этом гравийное фильтрационное сооружение будет не менее эффективным, чем вышеописанные фильтры. Итак, чтобы его изготовить, вам необходимо предпринять следующие шаги:

• Отверстие для скважины необходимо пробурить большего диаметра.
• Далее, калибруется и подбирается гравий. Фракция гравия должна иметь одинаковый размер.
• Затем скважина засыпается гравием, слой которого должен быть толщиной 5 см.

Средний размер фракций породы должен быть меньше фракций гравия в десять раз.

Галька

Гравийное фильтрационное сооружение готово к использованию.

Видео

Изготовление фильтра для скважины:

kakpravilnosdelat.ru

Как сделать фильтр для скважины своими руками

Если вы планируете обеспечить загородный дом автономным водоснабжением при помощи скважины, то направляться иметь в виду, что за уровень качества воды и долговечность системы во многом отвечает фильтр, который погружается в водоносный слой. Исходя из этого его качеству направляться выделить особенное внимание, а оптимальнее , по большому счету изготовить фильтр для скважины своими руками. Потом мы рассмотрим,как это верно сделать.

Фильтр скважины – это самый нижний элемент обсадной колонны, который еще именуют рабочим участком. Основной его задачей есть предотвращение попадания больших частиц грунта вовнутрь конструкции и предоставление чистой воде свободного доступа в колонну. Помимо этого, он дополнительно защищает стены от осыпания и обрушения ствола.

Значительно чаще используют скважинные фильтры двух типов:

• Дырчатые;
• Щелевые.

Потом рассмотрим изюминке и этапы их изготовления.

Дырчатые фильтры с перфорацией

Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой простую перфорированную трубу покрытую сеткой, исходя из этого изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Помимо этого, данное устройство владеет хорошими эксплуатационными свойствами.

Исходя из этого, если вы собрались сделать фильтр на скважину своими руками, то возможно остановиться на данной конструкции. Основным преимуществом данной системы есть низкая цена. Применять такую конструкцию возможно в различных породах, значительно чаще ее используют в артезианских скважинах,каковые имеют нестабильный водоносный горизонт и маленький напор.

Конструкция имеет несколько частей:

• Самого фильтра;
• Надфильтрового участка;
• Отстойника, в котором накапливаются большие частицы грунта (находится в самом низу ствола).

Сейчас подробней рассмотрим процесс изготовления конструкции.

Нужные инструменты и материалы

Для изготовления устройства пригодятся:

• Стальная труба нужного диаметра. Кроме этого возможно применять пластиковую трубу, но нужно обратить внимание, дабы она была выполнена из материала,который возможно применять в пищевых целях.
• Кроме этого пригодятся сверла нужного диаметра. Величина отверстий подбирается в соответствии с гранулометрическим составом почвы.
• Электродрель.
• Сетка для фильтра.

Совет! Подобрать размер отверстий сетки возможно методом просеивания песка из водоносного слоя. Применять направляться ту сетку, которая пропускает около 50 процентов песка.

Изготовление

Инструкция по изготовлению устройства выглядит следующим образом:

• Прежде всего измеряется протяженность отстойника.
• После этого труба укладывается на ровную горизонтальную поверхность, по окончании чего на нее наносится разметка. Наряду с этим нужно учитывать, что перфорированный участок, в соответствии с технологии, должен составлять около 25 процентов от общей длины.
• Следующим шагом есть изготовление отверст

uchebniksantehnika.ru

Как сделать фильтр для скважины своими руками - Учебник сантехника

Если вы планируете обеспечить загородный дом автономным водоснабжением при помощи скважины, то направляться иметь в виду, что за уровень качества воды и долговечность системы во многом отвечает фильтр, который погружается в водоносный слой. Исходя из этого его качеству направляться выделить особенное внимание, а оптимальнее , по большому счету изготовить фильтр для скважины своими руками. Потом мы рассмотрим,как это верно сделать.

Фильтр скважины – это самый нижний элемент обсадной колонны, который еще именуют рабочим участком. Основной его задачей есть предотвращение попадания больших частиц грунта вовнутрь конструкции и предоставление чистой воде свободного доступа в колонну. Помимо этого, он дополнительно защищает стены от осыпания и обрушения ствола.

Значительно чаще используют скважинные фильтры двух типов:

• Дырчатые,
• Щелевые.

Потом рассмотрим изюминке и этапы их изготовления.

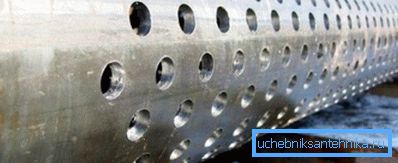

Дырчатые фильтры с перфорацией

Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой простую перфорированную трубу покрытую сеткой, исходя из этого изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Помимо этого, данное устройство владеет хорошими эксплуатационными свойствами.

Исходя из этого, если вы собрались сделать фильтр на скважину своими руками, то возможно остановиться на данной конструкции. Основным преимуществом данной системы есть низкая цена. Применять такую конструкцию возможно в различных породах, значительно чаще ее используют в артезианских скважинах,каковые имеют нестабильный водоносный горизонт и маленький напор.

Конструкция имеет несколько частей:

• Самого фильтра,
• Надфильтрового участка,
• Отстойника, в котором накапливаются большие частицы грунта (находится в самом низу ствола).

Сейчас подробней рассмотрим процесс изготовления конструкции.

Нужные инструменты и материалы

Для изготовления устройства пригодятся:

• Стальная труба нужного диаметра. Кроме этого возможно применять пластиковую трубу, но нужно обратить внимание, дабы она была выполнена из материала,который возможно применять в пищевых целях.
• Кроме этого пригодятся сверла нужного диаметра. Величина отверстий подбирается в соответствии с гранулометрическим составом почвы.
• Электродрель.
• Сетка для фильтра.

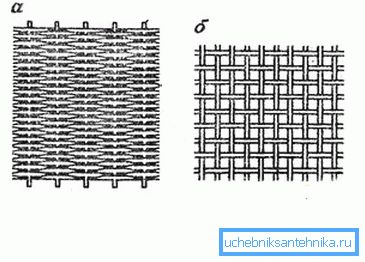

Совет! Подобрать размер отверстий сетки возможно методом просеивания песка из водоносного слоя. Применять направляться ту сетку, которая пропускает около 50 процентов песка.

Изготовление

Инструкция по изготовлению устройства выглядит следующим образом:

• Прежде всего измеряется протяженность отстойника.
• После этого труба укладывается на ровную горизонтальную поверхность, по окончании чего на нее наносится разметка. Наряду с этим нужно учитывать, что перфорированный участок, в соответствии с технологии, должен составлять около 25 процентов от общей длины.
• Следующим шагом есть изготовление отверстий. От края направляться отойти не меньше метра. Промежуток между отверстиями должен составлять 1-2 см. Нужно их высверливать под углом 30-60 градусов по направлению снизу вверх.
• По окончании завершения работы нужно зачистить все острые края и шепетильно обстучать изделие, дабы в нем не осталось железной стружки.
• Нижнюю часть трубы нужно закрыть деревянной пробкой.
• Для защиты отверстий от засорения, труба заворачивается в сетку для фильтра скважины.

Щелевые фильтры

Фильтры щелевого типа в большинстве случаев применяют в породах, каковые склонны к обрушению.Их конструкция предпочтительна тем, что владеет большей пропускной свойством. На поверхности для того чтобы изделия отсутствуют «глухие» территории, а площадь щели намного превосходит площадь отверстия.

Основным недостатком конструкции есть меньшая прочность на изгиб, учитывая данный момент, при изготовлении, нужно предусмотреть пояса жесткости, т.е. участки без перфорации.

Нужные инструменты и материалы

Для изготовления устройства пригодится труба, такая же, как и в первом случае, и:

• Газовый резак,
• Проволока диаметром 3 мм,
• Сетка.

Изготовление

Такие фильтры для скважины своими руками изготавливаются по тому же принципу, что и дырчатые. Прорезы возможно делать в шахматном либо поясном порядке.Ширина щелей определяется в зависимости от состава породы.

Как и в первом случае, поверх трубы нужно применять железную сетку. Как показывает опыт, наилучшим вариантом есть латунная сетка галунного плетения.

Перед тем как наложить на трубу сетку, нужно спирально намотать на нее нержавеющую стальную проволоку шагом около 20 мм. Через каждые полметра, по длине трубы, проволоку нужно припаять, дабы обеспечить большую жесткость конструкции.

Таковой самодельный фильтр для скважины отличается долговечностью и хорошей пропускной свойством. Наряду с этим, затраты на его изготовление будут существенно ниже, чем цена готового изделия.

Совет! Сетку возможно припаять к проволоке, что разрешит взять прочную конструкцию.

Гравийное фильтрационное сооружение

Данная фильтрационная система есть наиболее простой в изготовлении и наряду с этим также как следует справляется с поставленной задачей. Выстроить такое сооружение возможно в небольших и заглинизированных.

Работа выполняется в такой последовательности:

• Отверстие для скважины бурится пара большего диаметра, чем необходимо.
• Шепетильно подбирается и калибруется гравий – фракции должны быть приблизительно одного размера. Наряду с этим средний размер частиц породы должен быть меньше фракций раз в 5-10.
• После этого скважина засыпается гравием с устья. Толщина обсыпки обязана составлять около 50 мм.

Вывод

При устройстве скважины фильтр целесообразней выполнить самостоятельно. Для этого не пригодится большое количество времени и сил. Единственное, направляться иметь ввиду, что данная работа есть весьма важной, и делать ее нужно строго в соответствии вышеприведенной технологией.

Дополнительную данные по данной теме возможно взять из видео в данной статье.

partner-tomsk.ru

обзор лучших самодельных вариантов 🚩 Квартира и дача 🚩 Другое

В продаже сегодня имеются и готовые фильтры, предназначенные для защиты скважин от засоров. Однако стоят такие приспособления довольно-таки дорого. Между тем при желании надежный фильтр для скважины можно изготовить и своими руками.

Технологий изготовления подобных устройств существует множество. Однако чаще всего владельцы загородных домов собирают своими руками скважинные фильтры:

• дырчатые;
• щелевые;
• проволочные.

Именно такие приспособления изготовить самостоятельно проще всего. Также иногда в скважинах загородных домов обустраиваются и совсем простые гравиевые фильтры.

Фильтры этой разновидности у владельцев скважин пользуются наибольшей популярностью. Состоят они из следующих элементов:

• запаянной с одного конца трубы со множеством круглых отверстий;
• намотки;
• сетки с мелкой ячейкой.

Еще недавно дырчатые фильтры своими руками изготавливались в основном с использованием труб из нержавеющей стали. Просверливание отверстий в таком материале было делом, конечно же, довольно-таки длительным и трудоемким. Намотка стальных фильтров изготавливалась из проволоки. Сетка же в таких устройствах использовалась металлическая с квадратной ячейкой. Крепить ее на трубу приходилось посредством сварки.

Сегодня владельцы скважин изготавливают для их защиты чаще всего все же не металлические дырчатые приспособления, а фильтры из пластиковых труб ПНД. При применении такого материала процесс сборки устройства значительно упрощается. В любом случае сварочный аппарат в данном случае использовать точно не приходится.

Выглядит процедура изготовления скважинного дырчатого пластикового фильтра следующим образом:

1. В трубе ПНД высверливаются отверстия. Диаметр их может составлять 0.8-2.5 см. Чем меньше будут отверстия, тем чаще их придется располагать на трубе.
2. На перфорированную таким образом трубу с шагом в 1-1.5 см наматывается толстая леска или капроновый шнур. Этот слой необходим для того, чтобы сетка в дальнейшем не прилегала к трубе плотно, а следовательно, и площадь фильтрующей поверхности была бы больше.
3. От рулона пластиковой сетки отрезается полоса шириной 12 см и наматывается на трубу спиралью с нахлестом в 2-3 см. Концы полосы закрепляются на трубе с помощью изоленты.

Чтобы сетка в последующем не размоталась, ее можно дополнительно зафиксировать на трубе еще одним слоем намотки из лески или капронового шнура.

Устройства этого типа используются владельцами скважин для их защиты также достаточно часто. Как и дырчатые, изготавливают их обычно из труб ПНД.

Отличаются щелевые фильтры от дырчатых в основном лишь формой фильтрующих отверстий. В данном случае их делают не круглыми, а продолговатыми. Располагают щели длиной до 15 см по поверхности трубы поперек с небольшим шагом.

Процесс сборки собственно самого фильтра этого типа ничем не отличается от монтажа дырчатого. В данном случае также обычно используется намотка из лески и сетка. Один из концов трубы на заключительном этапе запаивается или забивается заглушкой.

И дырчатые и щелевые приспособления защищают скважины от попадания в шахту песка достаточно хорошо. Но выбор конкретной разновидности фильтра в данном случае зависит от типа грунта водоносного слоя.

Если пласт состоит из очень мелкого или пылевого песка, для скважины рекомендуется обустраивать дырчатое защитное приспособление. При этом для изготовления фильтра положено использовать очень мелкую комариную сетку «нулевку».

Для защиты скважин с водоносным пластом из гравия или крупного песка обычно обустраиваются щелевые устройства. При этом для обмотки используются комариные сетки «единички».

Иногда щелевые фильтры для скважин на гравии или крупном песке имеют и более простую конструкцию. Намотка и сетка в таких приспособлениях не используются. Представляет собой фильтр этого типа просто трубу ПНД с большим количеством щелей.

Защитные приспособления такой разновидности собираются из труб из оцинкованной стали. Их преимуществом, в сравнении с дырчатыми и щелевыми, является очень долгий срок службы. Однако изготовление такого фильтра — процедура достаточно трудоемкая и длительная по времени.

Элементами конструкции проволочных защитных скважинных устройств являются:

• перфорированная труба из нержавеющей стали;
• металлический каркас;
• проволочная намотка.

Для изготовления каркаса под проволоку в таком фильтре используются пруты из нержавеющей стали диаметром 5 мм. При сборке защитного устройства их просто наваривают на трубу вдоль.

Проволока в таких фильтрах наматывается на каркас с очень небольшим шагом. Именно этот слой в дальнейшем и будет выполнять функцию фильтрующего. Для того чтобы защитное приспособление в последующем прослужило дольше, его рекомендуется изготавливать с использованием проволоки из нержавейки толщиной 2.5 мм.

Иногда вместо проволоки для сборки фильтров этой разновидности применяются и специальные покупные насадки. Их использование позволяет сделать процесс изготовления защитного устройства несколько менее трудоемким.

Объясняется долговечность фильтров такой разновидности тем, что проволока в любом случае может прослужить гораздо дольше комариной сетки. Но конечно же, изготовление защитного устройства этого типа обойдется владельцу скважины несколько дороже дырчатого или щелевого.

При сборке дырчатых и щелевых защитных приспособлений своими руками, помимо всего прочего, стоит следовать и таким рекомендациям:

• разметку труб под перфорацию производят в горизонтальном положении;
• сама перфорация наносится на ¼ трубы с учетом ширины водоносного слоя;
• отверстия и щели в трубе проделываются по направлению сверху вниз.

Чаще всего, таким образом, для сборки защитных скважинных приспособлений используются трубы из оцинкованной стали или ПНД. При их применении фильтры получаются долговечными и экологически безопасными.

Однако, если на участке есть какие-нибудь старые, ни к чему не приспособленные трубы из обычного металла, можно использовать для изготовления защитного приспособления и их. Однако при этом следует иметь в виду то, что долго фильтр, собранный с применением обычной металлической трубы, не прослужит. В воде неоцинкованная сталь очень быстро заржавеет.

Помимо всего прочего, из-за коррозии такого фильтра вода в скважине в последующем может приобрести характерную желтоватую окраску. По мнению медиков, особого вреда растворенная ржавчина здоровью человека наносить не может. Однако, к примеру, для стирки такую воду использовать, скорее всего, уже будет нельзя.

Фильтры этого типа могут применяться для защиты скважин загородных домов как в качестве самостоятельного приспособления, так и в комплексе с дырчатыми, щелевыми или проволочными. Используются они в шахтах на воду также достаточно часто.

Обустраивается гравиевый фильтр обычно уже на этапе бурения скважины. В данном случае в самом низу шахты с помощью специальной насадки делается расширение в форме трапеции. Далее в скважину засыпается гравий с фракцией, превышающий фракцию песка водоносного слоя в 5-10 раз.

Насыпают этот материал в шахту до тех пор, пока толщина фильтрующего слоя не достигнет 5 см. Производят загрузку при этом обычно с использованием мешка на длинных веревках.

Собственно сам принцип работы гравиевого скважинного фильтра предельно прост. Попадающий в шахту песок постепенно оседает на слое этого материала и «поглощается» им.

www.kakprosto.ru

Как Сделать Фильтр Для Скважины Своими Руками: Инструкция

Фильтры для скважин

Основой жизни на земле является вода. Избалованному благами цивилизации человеку обойтись без нее крайне сложно.
Те, кто собираются жить на даче или построить за городом дом, стараются обустроить собственную автономную водоподводящую систему. Серьезной, распространенной проблемой для таких сооружений является засорение скважины, которая служит основой конструкции.
В данной статье предлагается ознакомиться, как изготавливаются фильтры для скважины своими руками.

Типы скважинных фильтров

Главным элементом для скважины на воду является фильтр. От того, насколько правильно он выбран, зависит длительность безотказной работы скважины, ее размеров и постоянство дебита.
Это говорит о том, что фильтрам необходимо соответствовать некоторым требованиям:

• Устройства должны обеспечивать при небольших размерах максимальную пропускную способность и минимальное гидравлическое сопротивление, что означает наибольший отбор количества воды.
• Обладать устойчивостью к электрохимической и химической коррозии, не иметь осадка, выпадающего из воды.
• Материалы, из которых изготавливаются элементы, должны соответствовать всем санитарным нормам.
• Цена фильтра должна быть приемлемой.

Важной характеристикой фильтра является его скважность – соотношение всей площади отверстий ко всей рабочей площади устройства. От этой величины напрямую зависит дебит или водоотдача скважины.
Типы скважинных фильтров:

• Щелевые.
• Пластинчатые.
• Проволочные.
• В виде сетки.
• Клеенные гравийные.
• Для высокого давления напылённые,из полиэтилена или полипропилена.
• Объёмные.

Помимо этого роль фильтра может выполнять мелкогравийная обсыпка, которая выполняется вокруг собственного фильтра. Делают ее при сооружении скважины.
Из двух скважин при равных остальных условиях более высокую водоотдачу будет иметь устройство с большей площадью фильтра. Для достижения этого, можно увеличивать диаметр фильтра или его длину.

Как устроена система очистки для скважины

Фильтр – участок обсадной колонны в рабочей зоне. Его назначение заключается в предотвращении попадания крупных частиц внутрь устройства, при этом должна беспрепятственно проходить чистая вода вовнутрь колонны.
Помимо этого фильтр будет дополнительной защитой поверхностей ствола от непредвиденного обрушения.
Конструкция включает в себя три основные части:

• Фильтр, пористая перегородка, разделяющая твердую и жидкую часть водоносного слоя. Другими словами он отсекает песок, мелкий гравий и ил от воды.
• Участок над фильтром. Это особая зона, которая играет роль фитинга при фиксации изделия на обсадной трубе.
• Отстойник для скопления крупных частиц породы, которые могут просочиться внутрь обсадной трубы.

Схема скважинного фильтра

Виды самодельных фильтрующих устройств для скважин

Самодельный фильтр для скважины можно сделать одним из следующих способов:

• Фильтрующий элемент оформлен перфорацией тела обсадной трубы.
• Оформление фильтрующего элемента поперечными надрезами тела обсадной трубы.
• Образование фильтрующего элемента последовательным получением щелей между проволочными витками. В этом случае по внешней стороне окно под сетчатой фильтр обматывается проволокой.
  Это самый легкий способ, которым выполняется изготовление фильтра для скважины своими руками.
• Гравийные системы. Элементом для фильтрации служит гравийная подсыпка, образованная в придонной части скважины.
  Времени для его организации требуется считанные минуты, но для «сборки» такого устройства подходит не любой щебень.

Элемент очистки эффективно будет работать только при правильной установке.
Для этого:

• Определяется глубина скважины, по которой будут ориентироваться размеры конструкции устройства.
• Исходя из диаметра скважины, определяется диаметр трубы для изготовления элемента очистки.

Совет: Диаметр трубы рекомендуется брать меньше, чем диаметр пробуренной скважины. Например, при диаметре скважины 133 мм, для изготовления нужно брать трубу диаметром 89 мм.

Как изготовить дырчатый фильтр для скважины с перфорацией

Фильтр с перфорацией

Самое популярное устройство чистки скважины, используемое дачниками и владельцами частных домов – это дырчатая система с перфорацией. По конструкции это труба с просверленными отверстиями, перфорацией.
Устройство достаточно простое, но эффективное. Для изготовления берется пластиковая или металлическая труба длиной примерно до пяти метров.
Если трубы пластиковые они должны, по сертификату качества, обладать экологической чистотой. Металлические трубы применяются из геологического или нефтяного сортамента. Сверлением проделывается перфорация на отрезке трубы.
Фильтр на скважину своими руками изготавливают по следующей технологии:

• Замеряется длина отстойника, которая должна быть 1 — 1,5 метра, что зависит от глубины скважины.
• На поверхность трубы наносится разметка отверстий.

Совет: Длина перфорированного участка должна быть не меньше 25% от длины всей трубы.

• Сверлятся отверстия. От края трубы отступается небольшое расстояние, шаг отверстий составляет 2 см. Отверстия располагаются в шахматном порядке.

Совет: Отверстия нужно сверлить под углом от 30 до 60 градусов, направление их должно быть снизу вверх.

• По окончании операции перфорированную поверхность трубы нужно зачистить от острых выступов.
• Изнутри труба чистится от стружки, а затем закрывается деревянной пробкой.
• Сеткой мелкого плетения, изготовленной из латуни или из нержавейки, обкручивается перфорированная зона.
• Сетка крепится заклепками. Использование сетки предохраняет от быстрого засорения отверстий элемента.

Как изготовить для скважины щелевой фильтр

Инструкция указывает, что такого типа фильтр изготавливается из обычной обсадной трубы, у которой тело надрезают ножовкой по металлу или болгаркой. При этом 10 сантиметров от нижнего торца должны оставаться нетронутыми.
В этом месте будет расположен отстойник фильтра.

Щелевой фильтр

Далее процесс изготовления заключается в следующем:

• Мелом размечается положение прорезей. Они должны располагаться в шахматном порядке или друг над другом.

Совет: Для кольцевой жесткости трубы на ее теле необходимо оставлять нетронутые участки, как показано на фото.

• Обеспечить тщательную фиксацию мерного отрезка, используемого под фильтр. Очень удобно зафиксировать трубу можно хомутами.
  В этом случае трубу легко провернуть вокруг своей оси, и при этом открывается доступ к не надрезанным участкам. Достаточно лишь ослабить натяжение крепежа в хомутах.
• Размеры надреза определяются произвольно. На его ширину влияет толщина режущего инструмента, а длина разреза зависит от обустройства армирующего пояса.
  Его длина колеблется от 2,5 до 7,5 сантиметров.
• По окончании процесса тело трубы упаковывается в сетчатый чулок ячеистого или галунного плетения. Но перед этим фильтр для скважины проверяется на песок, который просеивается сквозь такое «сито».
• Считается, что оптимально, когда сетка задерживает минимум четверть объема «просеянного» песка.
• Материалом для сетки нужно брать нержавеющую сталь или латунь.

Как выполнить проволочные фильтровальные системы

На схеме:

• 1 – труба перфорированная.
• 2 – отверстия необходимого диаметра.
• 3 – обмотка из проволоки.
• 4 – сетка металлическая.

Технология изготовления проволочного фильтра заключается в следующем:

• В трубе перфорируют надрезы, этим образуется первичный щелевой фильтр.
• Пруты диаметром 5 миллиметров напаиваются вдоль ребер жесткости элемента.
• Проволока из нержавейки, диаметр которой не более 2,5 миллиметров, наматывается вокруг трубы.
• В конце этапа прихватывается проволока к поперечным прутам.

При этом на качество работ может повлиять несколько факторов:

• Плохая пайка.
• Сбои и ошибки при наматывании каркаса из проволоки.

Совет: Фильтрующие насадки из проволоки лучше покупать уже готовые. А сборку щелевой основы и самого проволочного фильтра может выполнить любой сварщик.

Как делается гравийный фильтр

Фильтр из гравия

Фильтр из гравия является самой простой разновидностью фильтрующих устройств для скважины. Он представляет собой обычную подсыпку, которая «отгружается» в придонном расширении шахты источника.
Процесс обустройства фильтра из гравия состоит из следующего:

• В финале сооружения скважины, при входе бура на водоносные слои, активируется особая насадка с откидным плугом. С его помощью можно вырезать конусообразное расширение в придонной части скважины.
• Сшивается из геотекстиля мешок, высота его составляет ¼ от глубины скважины.
• На его дно забрасывается несколько крупных обломков, которые затем на веревках спускаются к придонному слою.
• Ссыпается в мешок весь ранее отобранный грунт.
• Веревки отрываются.

Совет: Подсыпку можно трамбовать во время обустройства и после него.

• В результате на дне скважины образуется насыпь из щебня или гравия, на нем осядет песок или ил, которые будут вымыты из водоносного слоя грунта.

Какие ошибки могут возникнуть при самостоятельном изготовлении фильтров

Наиболее распространенными ошибками могут быть:

• Неправильно выбран диаметр трубы фильтра, если он слишком большой, труба при монтаже в скважину может застрять.
• Если диаметр перфорации малый, отверстия могут забиваться глиной и песком.
• При самостоятельном изготовлении системы очистки, нужно выбирать самый подходящий вариант, а при изготовлении соблюдать технические условия и рекомендации.

Как правильно изготавливать фильтры для скважин, хорошо показано на видео. В этой статье даны краткие рекомендации для их сооружения.

moikolodets.ru

Фильтр для скважины своими руками

В одном из прошлых уроков мы рассказывали вам как самостоятельно пробурить скважину, как вы помните для получения воды необходим водоносный горизонт, который всегда состоит из сыпучих или неустойчивых пород: песков, галечников, известняков, поэтому, вода из глубины скважины содержит примеси. Если они будут свободно закачиваться, то забьют ствол. Мало того, песок, попав в насос, выведет его из строя. Поэтому необходимо использовать фильтры. В нашем сегодняшнем уроке мы расскажем как изготовить фильтр для скважины своими руками.

Виды фильтров для водозаборных скважин

Фильтры для скважин представляют собой трубу, состоящую из следующих отделов:

• Отстойника
• Собственно фильтра, составляющего основную площадь трубы
• Короткого надфильтрового участка для крепления к стволу скважины

Независимо от конструкции фильтров, они должны быть прочными и, одновременно, способными пропускать воду. Рабочая часть фильтра представляет собой трубчатый каркас, имеющий отверстия разных форм и размеров. По их характеристикам различают фильтры для водозаборных скважин.

Дырчатый фильтр

Дырчатый фильтр представляет собой стальную или пластиковую трубу с перфорационными отверстиями. Такой фильтр изготавливается для артезианских скважин.

Щелевой фильтр

Основным элементом такого фильтра являются щели в стальной трубе. В заводских условиях они фрезеруются на станке. Если делать такой фильтр для скважины своими руками, следует воспользоваться лагундой.

Сетчатый фильтр

Скважинные фильтры оснащаются сетками различной конфигурации. Ячейки бывают квадратными, киперными – многослойными, галунными – имеющими сложную форму. Отверстия в сетчатых фильтрах должны быть мельче размеров частиц, взвешенных в воде.

Проволочный фильтр

Это профильная проволока, намотанная на специальный каркас. Пропускная способность проволочного фильтра зависит от шага проволоки и ее толщины.

Гравийный фильтр

Его можно сделать, не привлекая специалистов и без специальных инструментов. Необходимо бурить скважину большего диаметра, чем ствол для водозабора. Затем, опустив ствол в отверстие скважины, сделать обсыпку гравием по окружности. Толщина слоя гравия около 5 см. Применяется на песчаных почвах.

Гравитационный фильтр

Является разновидностью гравийного фильтра. Предусматривает двойную обсыпку толщиной до 20 сантиметров.

Изготовление водяного фильтра своими руками

Обычно фильтр для скважины своими руками делается на стволе скважины. Конец трубы, где будет происходить водозабор, необходимо подготовить в качестве фильтра, затем опустить трубу на дно скважины.

Трубу необходимо закрепить на земле в горизонтальном положении. Затем просверлить в ней отверстия в шахматном порядке по всей окружности, вращая трубу.

Зная глубину скважины, определяется длина отстойника – места, где скапливаются взвеси. Стены трубы заданной длины просверливаются в шахматном порядке. Затем в дно трубы-фильтра вбивается деревянная заглушка.

Отверстия должны составлять не менее четверти площади трубы. Расстояния между ними – 1-2 сантиметра. Сверлить необходимо под углом от 45 до 60 градусов снизу вверх. Сверление металла – процедура достаточно сложная и трудоемкая. Если получается, хорошо. Но при неудачах не стоит опускать руки и выбрасывать трубу за ненадобностью.

Можно пойти другим путем и сделать своими руками не дырчатый, а щелевой фильтр. Для этого понадобится сварочный резак или болгарка.

• Щели делаются в шаговом расстоянии в 2-3 сантиметра. Поэтому труба остается жесткой и не сгибается от механической нагрузки.
• После того, как отверстия в трубе будут сделаны, необходимо намотать на нее толстую проволоку с шагом на 2-3 сантиметра. Это делается для того, чтобы создать каркас для сетки.
• Сетку можно взять металлическую – мелкоячеистую, или пластиковую. Наматывать сетку следует одним слоем поверх проволоки.
• Закреплять концы следует сварочным аппаратом. Пластиковую сетку можно склеить влагостойким нетоксичным клеем.

Важно заметить, что не следует заливать цементом скважину, потому, что со временем фильтр будет нуждаться в ремонте или замене.

Видео инструкция по изготовлению фильтра для скважины

boldproject.ru

Простой фильтр для скважины своими руками

Все мы прекрасно знаем, что человек по большей части состоит из жидкости. Это, безусловно, так. И если без еды человек может прожить до 3 недель, то без воды  умирает почти через 4 дня. Думаю, это отражает то, насколько она важна для людей. В день взрослому мужчине требуется около 2-х литров жидкости. И как наилучшим образом пополнять запас воды в организме, пить из-под крана? Или, может быть, покупать? Дорого выйдет, если каждый день покупать ее, да и со 100% уверенностью заявить, что эта вода хорошая – не может никто.

Однако выход есть, если вы живете на даче, можно построить свой собственный водопровод. Построить скважину — пробурить её. Как именно, я думаю, разобраться не сложно, просто вращать инструмент, отвозить землю и бурить пока не достигнете воды. Во время бурения обращайте внимание на влажность грунта, и как только вы увидите, что приближаетесь к водоносному слою, бурите осторожно, иначе есть вероятность «засасывания» бура, а это значит, что достать его, потом вручную будет очень проблематично.

После того, как вы докопаетесь до воды, дело почти сделано, за исключением одного маленького но! Прежде чем опускать трубы, необходимо будет их тщательно подготовить, защитить от ржавчины и самое главное, сделать хороший фильтр для скважины, иначе вода будет, мягко говоря, не очень чистая. Ну, так вот, за фильтром тоже не обязательно бежать в магазин, его можно сделать своими руками.

Изготовления фильтра своими руками

 Для этого вам понадобится:

-Сетка с мелкой перфорацией, либо специальный материал;

— Толстая проволока.

«И всё?» — спросите Вы. – «Да» — скажу я вам. Значит, после того, как вы нашли все необходимые материалы, берете трубу, надежно закрепляете на твердой поверхности, чтобы она не раскачивалась, и дрелью делаете перфорацию конца трубы, на расстоянии до20 смот конца. Отверстия стоит делать на близком расстоянии друг от друга, шаг примерно в 0,7-1 см.

Сверлите, пока хватит сил. Помните, что площадь, на которой будут располагаться отверстия должна полностью закрываться фильтром, потому будьте внимательны. Как только отверстия просверлены, на них необходимо намотать проволоку. Просто берете толстую алюминиевую проволоку, и наматываете её на трубу до конца отверстий. Это необходимо для того, чтобы создать каркас, на который будет ложиться фильтрующий материал. Расстояние от витка, до витка (шаг) = 2,5 -3 см.

  По поводу материала для обтяжки фильтра. Здесь есть варианты. Можно использовать как металлическую сетку с очень мелкой сеточкой, либо же, попытаться найти в специализированных магазинах фильтрующий материал. Он будет представлять собой тугую ткань, либо пластик. Возможно, в таких магазинах вы найдете и армирующие кольца подходящего диаметра для Вашей трубы. Покупая пластиковый фильтр, выбирайте материал потолще, чтобы не прогибался, и не сломался при установке на место.

 Итак, когда вы определились с материалом, необходимо аккуратно намотать его одним слоем вокруг проволоки на трубе и хорошенько закрепить. Скреплять лучше всего сварочным аппаратом, если это металлическая сетка, или специальным, влагостойким клеем, если это  изолирующий материал. Не используйте токсичный клей, воду, прошедшую через этот фильтр, вам потом всё-таки пить.

Надежно «сшить» материал и закрепить его на конце трубы – это очень важный момент. Если этого не сделать, есть вероятность, что фильтр может сползти, а значит, либо он вообще не будет фильтровать, либо может перекрыть доступ к воде. Поверьте, оба варианта совсем не хороши и русское «авось» здесь не пройдет, иначе в лучшем случае придется пить воду с песочком, а в худшем, вы её и вовсе не увидите.

Кстати, рекомендую вам подготовить трубу до того, как начнете сверлить скважину. Недавно сделанная скважина имеет свойство быстро затягиваться, а это значит, что если сразу после того, как ее просверлили, не установить трубу с приделанным фильтром, придется проделывать работу заново, т.к. грунтовые воды сделают свое дело, и скважина заполнится водой и песком.

И ещё один совет, учтите, нет вечных вещей, так и фильтры для скважины порою выходят из строя или попросту забиваются, а значит, придется иногда доставать и чистить его, возможно, менять какие-то части, сетку, например. Потому, при  монтаже трубы, не стоит всё вокруг наглухо заливать цементом, ведь со временем, всё равно потребуется достать трубу из земли и провести профилактическую работу.

Я искренне надеюсь, что вышеописанные советы помогут вам при выкапывании скважины и установке фильтра своими руками. Всё, что делается вами лично – это гарант экологичности и надежности.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение :)

Статьи, которые Вам будут интересны:

nashakrepost.ru

Смотрите также

•
  Скважина на воду с насосной станцией
•
  Как избавиться от сероводорода в воде из скважины
•
  Конденсат на трубе из скважины
•
  Ласточкин хвост соединение для скважины
•
  Как правильно организовать водоснабжение из скважины
•
  Кессон для насосной станции при абиссинской скважине
•
  Ерер 49 скважины на нефть и газ
•
  Бурение скважин на воду борисов
•
  Бурение скважин на воду красное село
•
  Управление продуктивностью скважин учебник
•
  Колонная головка скважины
