Как привязать трос к насосу в скважине

Как закрепить трос на скважинном насосе

Установка скважинного насоса требует особого внимания к деталям. Однако для аварийных ситуаций в скважину устанавливают специальное дополнительное оборудование. Одной из таких деталей является страховочный трос.

Виды тросов из нержавеющей стали

Безусловно, основными составляющими деталями скважинного насоса являются водоотводящие трубы и различные кабели электропитания. При установке насоса его прикрепляют к трубе, с помощью которой его потом и извлекают.

Страховочный трос улучшает эксплуатационные свойства скважинного насоса

Трос помогает при необходимости извлечь насос из скважины.

Его обычно не натягивают, а вешают в расслабленном состоянии. Важно правильно выбрать диаметр, длину и материал троса. От этого будет зависеть срок его службы. Важно также определить предполагаемую нагрузку: динамическую и статическую.

Вариантов страховочных скважинных тросов несколько:

Трос из полиамида: прочный, устойчивый к коррозии и истиранию, не загрязняет воду и стоит достаточно дёшево, однако со временем он растягивается, что значительно ухудшает качество его работы.
Стальной трос с защитным покрытием из ПВХ: недорогой и прочный, но максимально подвержен ржавчине, что загрязняет воду и негативно влияет на окружающую среду.
Трос из нержавеющей стали: устойчив к коррозии, прочный и не загрязняет воду, но стоит очень дорого, более того, цена варьируется в зависимости от выбранной толщины.

Если трос уже был установлен, обратите внимание, из какого материала он был сделан, а также вспомните, когда вы его устанавливали и сколько он вам прослужил. Важно определиться, какой трос выбрать. Стоит учитывать глубину, на которую вы планируете опустить насос, а также качественные характеристики земли, в которой расположена скважина.

Как определить необходимый диаметр

Диаметр троса является одним из самых важных факторов для его установки. От этого зависит срок его службы и качество работы.

Прежде всего, необходимо узнать показатели 3 важнейших для установки троса факторов:

Вес насоса;
Вес водоотводящей трубы, прикреплённой к насосу;
Предполагаемый объём и масса воды в насосе.

При покупке троса для насоса следует проконсультироваться с продавцом

В среднем масса воды в насосе может быть равна 80-100 кг, но может достигать и 250 кг. Однако самым важным показателем является глубина погружения. Чем она больше, тем толще должен быть трос. Чтобы определить необходимый диаметр, разделите полученную длину на 3.

Помните, что при самом худшем исходе трос должен выдержать массу насоса, водопроводной трубы, а также других составляющих установки, например, фитингов.

Каждый конкретный диаметр троса предполагает определённую максимальную массу насоса и прочих составляющих. Диаметр 1,5 мм предполагает максимальную нагрузку 140 кг. Диаметр 2 мм — 225 кг. Диаметр 3 мм — 507 кг. Диаметр 4 мм — 900 кг. Диаметр 5 мм — 1400 кг.

Инструкция по закреплению на глубинном насосе

Трос из нержавеющей стали для скважинных насосов является поистине самым лучшим и качественным вариантом. Он особенно подойдёт для дорогих насосов зарубежных фирм. Его устойчивость к коррозии является действительно великолепным качеством. Он не загрязняет воду, что также особенно важно в условиях современной экологии.

Стоит отметить, что чем больше толщина троса, тем дороже он будет стоить.

В основе нержавеющего троса находится спиральная проволока. Эта проволока, скручиваясь, как раз и образует надёжный трос. Для увеличения срока службы при производстве его обрабатывают специальным составом, который препятствует образованию ржавчины. Нержавейка устойчива к перепадам температур, на это стоит обратить особое внимание в условиях континентального климата, который характеризуется самыми различными климатическими условиями.

Итак, после определения таких основных характеристик троса, как длина, диаметр и материал, нужно приступать к установке и закреплению его на глубинном насосе. Для начала необходимо определить глубину погружения.

Сделать это можно следующим образом:

Опустите насос на самое дно колодца, при этом важно убедиться, что он действительно достиг дна;
Приподнимите насос на 1,5-2 м и закрепите его, создавая эффект подвешивания;
Проверьте качество воды;
Проведите финальную фиксацию насоса.

Также перед установкой необходимо убедиться, что в трубе, которая прикреплена к насосу, нет неровностей, диаметр устройства не превышает допустимый для конкретной скважины, на поверхности нет никаких дефектов.

Чтобы правильно закрепить страховочный трос, следует посмотреть обучающее видео

Во внешней части скважины устанавливаем опорную плиту, к которой крепится перекладина, регулирующая работу троса во время монтажа. Подготавливаем другие материалы для работы: пластиковые трубы, муфты, переходники, гидроаккумулятор. Необходимо подготовить всё заранее, чтобы в необходимый момент не задумываться о поиске конкретного необходимого материала.

Монтаж троса для колодца с карабином

Трос для колодца с карабином вероятнее всего не подойдёт для насоса. Карабин сможет выдержать массу насоса лишь с очень маленькой вероятностью. Важно изучить заводские характеристики карабина, прежде чем крепить к нему насос. Обратите внимание на толщину и состав. Чем толще карабин для троса, тем вероятнее, что он выдержит насос большей массы.

Любой трос способен выдержать насос

Далее, переходим к закреплению троса на погружном насосе.

Закрепляем обратный клапан на насос. Это будет препятствовать сливу воды после завершения работы.
К насосу подсоединяем шланг.
С помощью металлических стяжек крепим трос к насосу.
Закрепляем канат в специальных отверстиях насоса.
Разматываем трос на всю длину, при этом следим, чтобы он не запутался.
Осторожно опускаем всю установку в скважину.
Фиксируем трос.

При любом варианте установки, если вы не имеете соответствующих знаний, лучше всего обратиться к профессионалам. Не стесняйтесь задавать вопросы продавцам-консультантам на строительном рынке при подборе составляющих для установки скважинного троса. Лучше заранее изучить все подводные камни, на которые можно наткнуться при установке.

По факту, страховочный трос препятствует падению насоса в шахту колодца. Не стоит пренебрегать его установкой, ошибочно предполагая, что насос сможет удержаться на колодце самостоятельно. Если вы не уверены в своих знаниях и навыках, обратитесь к профессионалам. Установка страховочного скважинного троса стоит не очень дорого.

Бурение скважины и установка обсадной колонны является сложным технологическим процессом, и в большинстве случаев его выполнение невозможно без использования тяжелой буровой техники. Особенно это касается разработки артезианских скважин. Поэтому для выполнения этих работ лучше обратиться к сотрудникам компании, которая специализируется на оказании подобных услуг.

А вот все дальнейшие работы по обустройству скважины при наличии элементарных строительных навыков и технического склада ума можно выполнить самостоятельно. Учтивая немалую стоимость монтажа скважинного насоса, профессиональными мастерами самостоятельная установка поможет сэкономить значительную сумму денег.

Погружной насос и оголовок скважины.

Руководство по установке насоса

В этой статье читателю будет предложена пошаговая инструкция по самостоятельной установке погружного скважинного насоса.

Кроме того здесь будут представлены некоторые советы и рекомендации, соблюдение которых поможет домашнему мастеру справиться с этой несложной, но ответственной работой своими руками, не прибегая к платным услугам квалифицированных специалистов.

На фото показана схема установки насосного оборудования.

Подготовительные работы

После бурения скважины во время подписания акта сдачи выполненных работ, буровая компания должна передать владельцу технический паспорт скважины.

В нем, как правило, отображаются ее основные характеристики, такие как:

глубина от дна до оголовка;
статический и динамический уровни воды;
дебит скважины;
графическое изображение литоразреза почвы;
а также сортамент используемых материалов.

На основании данных технического паспорта нужно закупить и подготовить материалы, необходимые для того, чтобы выполнить монтаж насоса в скважину и обеспечить подачу воды на поверхность:

Трос из нержавеющей стали и зажимы для его фиксации должны быть рассчитаны на вес всей системы в сборе (насос, электрокабель, труба заполненная водой, крепежная фурнитура) с учетом десятикратной перегрузки. Длина троса должна быть немного больше полной глубины скважины.
Электрический кабель с двойной виниловой изоляцией необходимо подобрать такой длины, чтобы он оставался цельным без стыков на всем своем протяжении от насоса до пульта управления. Рекомендуемое сечение кабеля и количество жил указано в руководстве по эксплуатации насоса.
Водоподъемную трубу из ПНД и соединительную фурнитуру к ней также необходимо подбирать исходя из рекомендаций производителя погружного насоса.

Необходимый минимум оборудования для автономной системы водоснабжения.

Совет! Перед монтажом скважинного насоса, необходимо в течение двух суток выполнить холостую прокачку скважины для очистки ее от песка и остатков бурового шлама, используя недорогой погружной насос типа «Малыш». Крайне не рекомендуется выполнять прокачку при помощи основного скважинного насоса.

Установка насоса

При небольшой глубине скважины насос на тросе можно опускать вручную, однако такой способ менее удобен и требует повышенного внимания, предельной аккуратности и участия как минимум двух человек.

Намного удобнее и безопаснее осуществлять обслуживание и монтаж скважинных насосов при помощи металлической или деревянной треноги, которую устанавливают на поверхности земли над оголовком скважины.

Перед началом спуска нужно окончательно убедиться в правильности подключения и герметичности электрического соединения, проверить работу обратного клапана и ход вращения рабочего вала, а также надежность фиксации несущего троса.
Отмерить расчетную длину троса и на втором его конце изготовить петлю, установив два металлических зажима. На оголовке скважины установить защелкивающийся карабин для троса.
По мере опускания, силовой кабель нужно фиксировать к напорной трубе при помощи нейлоновых стяжек или хомутов из нержавеющей стали. В месте фиксации кабель необходимо обернуть полоской листовой резины а, затягивая хомут следить за тем, чтобы не повредить изоляцию.

Крепление троса к корпусу скважинного насоса.

Через какое-то время на пути насоса встретится самое сложное место скважины: там, где обсадная колонна переходит с большего диаметра на меньший. При прохождении этого участка не следует торопиться, а плавно поворачивая насос вокруг своей оси с небольшим нажимом проталкивать его вниз.
Наиболее оптимальной глубиной установки погружного насоса считается расположение его на несколько метров ниже динамического уровня воды, но не ближе 1-2 метров до его поверхности.
Во избежание засорения насоса и обратного клапана песком не допускается опускать погружной насос на расстояние ближе 1 метра до дна скважины.

Оголовок скважины с напорной трубой и закрепленным верхним концом троса.

Совет! После установки и закрепления насоса необходимо убедиться в том, что вся водоподъемная система своим весом не висит на напорной трубе, а подвешена исключительно на несущем тросе.

Полезные рекомендации

Для надёжной работы системы водоснабжения необходимо соблюдать определенные правила и требования, которые предъявляются к установке и эксплуатации скважинных насосов погружного типа.

Вода является рабочим телом и охлаждающей жидкостью для погружного насоса, поэтому его работа без воды категорически запрещена.
Для того чтобы исключить сухой режим работы, в скважину необходимо установить датчик уровня жидкости, который отключит электропитание насоса при снижении уровня воды ниже критической отметки.
Все металлические элементы насосного оборудования должны быть выполнены из нержавеющей стали. Ее цена значительно выше, чем стоимость черного металла. Однако, во-первых, детали из нержавейки не будут оказывать влияние на состав и вкусовые качества воды, а во-вторых, не разрушатся при окислении, что соответственно не приведет к обрыву троса и утере скважинного насоса.

Макет готовой скважины в разрезе.

Заключение

Из приведенной статьи можно сделать вывод, что самостоятельная установка погружного насоса в скважину на собственном участке вполне по силам практически любому домашнему мастеру. Для этого достаточно соблюдать аккуратность и придерживаться общепринятых норм и правил.

Ответы на дополнительные вопросы можно получить, посмотрев видео в этой статье или почитав другие материалы на нашем сайте.

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

хомутами для закрепления электрического кабеля на трубе;
обратным клапаном;
манометром;
запорным краном для водопроводной трубы;
стальным узлом крепления;
кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Монтируют устройство следующим образом:

Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
Шланг подходящей длины соединяют с всасывающим патрубком насоса.
К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

ingener-pto.ru

Особенности установки страховочного троса

Страховочный трос для скважинного насоса стоит относительно недорого

Содержание статьи

Виды тросов из нержавеющей стали

Страховочный трос улучшает эксплуатационные свойства скважинного насоса

Трос помогает при необходимости извлечь насос из скважины.

Вариантов страховочных скважинных тросов несколько:

Трос из полиамида: прочный, устойчивый к коррозии и истиранию, не загрязняет воду и стоит достаточно дёшево, однако со временем он растягивается, что значительно ухудшает качество его работы.
Стальной трос с защитным покрытием из ПВХ: недорогой и прочный, но максимально подвержен ржавчине, что загрязняет воду и негативно влияет на окружающую среду.
Трос из нержавеющей стали: устойчив к коррозии, прочный и не загрязняет воду, но стоит очень дорого, более того, цена варьируется в зависимости от выбранной толщины.

Как определить необходимый диаметр

Прежде всего, необходимо узнать показатели 3 важнейших для установки троса факторов:

Вес насоса;
Вес водоотводящей трубы, прикреплённой к насосу;
Предполагаемый объём и масса воды в насосе.

При покупке троса для насоса следует проконсультироваться с продавцом

Помните, что при самом худшем исходе трос должен выдержать массу насоса, водопроводной трубы, а также других составляющих установки, например, фитингов.

Инструкция по закреплению на глубинном насосе

Стоит отметить, что чем больше толщина троса, тем дороже он будет стоить.

Сделать это можно следующим образом:

Опустите насос на самое дно колодца, при этом важно убедиться, что он действительно достиг дна;
Приподнимите насос на 1,5-2 м и закрепите его, создавая эффект подвешивания;
Проверьте качество воды;
Проведите финальную фиксацию насоса.

Чтобы правильно закрепить страховочный трос, следует посмотреть обучающее видео

Монтаж троса для колодца с карабином

Любой трос способен выдержать насос

Далее, переходим к закреплению троса на погружном насосе.

Закрепляем обратный клапан на насос. Это будет препятствовать сливу воды после завершения работы.
К насосу подсоединяем шланг.
С помощью металлических стяжек крепим трос к насосу.
Закрепляем канат в специальных отверстиях насоса.
Разматываем трос на всю длину, при этом следим, чтобы он не запутался.
Осторожно опускаем всю установку в скважину.
Фиксируем трос.

kanaliza.ru

Как закрепить насос в колодце посредством троса

Автономное водоснабжение участка не исчерпывается устройством колодца. Нужно доставить воду в точки водоразбора по трубопроводу. В то время, когда глубина источника превышает 7 м, направляться применять погружной насос вибрационного либо центробежного типа.

Их конструкция разрешает поднимать воду с глубин до 90 м с нужным напором, наряду с этим траты электричества существенно ниже, чем у поверхностных агрегатов. Преимущество погружных насосов - относительная тишина на протяжении работы, поскольку вода помогает естественных звукоизолятором. слышно лишь, как щелкает реле.

Помимо этого, такое оборудование защищено от морозов и может в любое время года показывать стабильную и отлаженную работу. Главным вопросом при эксплуатации погружного насоса для колодца есть верный выбор модели под свои потребности, и верный монтаж насоса в колодце.

Характеристики погружного насоса

Из заглавия оборудования возможно сделать логический вывод, что оно должно работать загружённым в воду. Это позволяет последней охлаждать его двигатель и корпус. В то время, когда уровень воды в источнике понижается до критического, защитная система «сухой движение» отключает насос.

В колодцах возможно использовать оборудование, созданное только для для того чтобы типа источников, и скважинное. Их устройство фактически одинаково, отличает их лишь форма, цена, она чуть ниже, и размер.

Наряду с этим маленький диаметр и узкая форма скважинного оборудования есть скорее недочётом для применения в колодцах. К примеру, в то время, когда протяженность насоса для скважин составит 900 мм, тяжело будет выдержать условия в поверхностном источнике, каковые предписывают, что в колодце до дна насос не располагают ниже 1 м. Но, это не мешает использовать их кроме того чаще, чем стандартное оборудование.

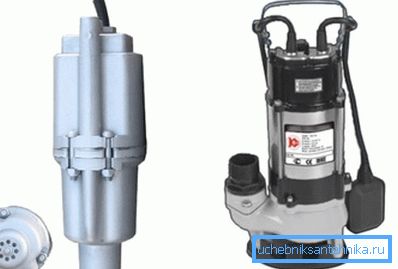

Типы насосов для колодца делят на:

центробежные;
вибрационные;
шнековые;
вихревые.

Принцип работы у них разный.

Выбираем погружной насос

Предварительно направляться знать, как вычислить мощность насоса для колодца. К примеру, производительность оборудования обязана отвечать потребностям в воде, наряду с этим она возможно кроме того легко большей по этому параметру.

Определяется требуемый расход суммированием потребления умывальника, кухонной раковины, стиральной машины и душа. Помимо этого, возможно ко мне добавить и пользование воды для полива, раковины на кухне, ванной и стиральной машины.

Схема потребления воды различными устройствами

На втором этапе выясните настоящий расход в единицу времени. Согласитесь, маловероятно, дабы все точки водоразбора включились на полную мощность в один момент. Для этого возможно неспециализированный расход принять за 60-80%, и в случае если производительность насоса выражено в м3/ч, значения в л/ч направляться умножить на 3,6.

Монтаж насоса

Если вы перед тем, как подключить насос в колодце не создали схему подвода к нему водопровода, значит, пришло время это сделать. Установка оборудования производится в последнюю очеред

uchebniksantehnika.ru

Как привязать насос в скважине: особенности технологии

Для обустройства полноценной системы водоснабжения недостаточно просто вырыть колодец или пробурить скважину, нужно еще и наладить непрерывный «транзит» живительной влаги в дом либо на приусадебный участок. Как правило, для бесперебойной подачи жидкости используют погружные аппараты, установленные практически на дне шахты. Как привязать насос в скважине, чтобы он служил долгие годы? При монтаже необходимо учесть не только разницу в статическом и динамическом уровне, но и климатические особенности, сезонные перепады, объем потребления воды и мощность энергосетей.

Подавляющая масса инструкций о том, как крепить погружной насос в скважине, делает акцент на определение оптимальной глубины установки оборудования. Чтобы избежать проблем в работе прибора, специалисты рекомендуют монтировать систему по следующим допускам:

Над насосом должно быть не менее метра водяного пласта. Во-первых, устройства откачивают лишь ту воду, которая затекает в них под давлением верхних слоев. Во-вторых, окружающая жидкость выполняет функцию охлаждающей среды.
Прибор не должен контактировать с дном шахты. В придонном пространстве накапливается взвесь из частиц грунта. Если насос будет соприкасаться с нижними слоями, скорее всего, вы получите не чистую прозрачную воду, а «коктейль» с примесью ила и песка.

Для защиты от замерзания нужно оборудовать кессон

Практический метод ↑

Определить глубину погружения можно одновременно с монтажом скважинного насоса:

Опустите оборудование на дно шахты (убедитесь, что устройство достигло нижней точки).
Поднимите насос на 1,5-2 метра вверх и временно зафиксируйте его.
Проверьте работу системы и качество воды.
Проведите финальную фиксацию оборудования.

Важно! Метод «проб и ошибок» подходит только для неглубоких шахт (до 15 метров). С артезианскими скважинами такой прием не пройдет. На глубине в несколько десятков, а то и сотен метров сложно определить, коснулось ли оборудование дна.

Динамические характеристики ↑

Если подряд на бурение выполняли квалифицированные специалисты, у вас не должно даже возникнуть вопроса, как правильно установить скважинный насос. Все необходимые данные должны быть указаны в паспорте скважины:

Динамический уровень – точка, на которой находится вода при работающем устройстве. Этот параметр определяют на пике потребления жидкости (как правило, в летние месяцы). Минимальная глубина монтажа оборудования – 1 метр вниз от динамической метки.
Статический уровень. Расстояние между поверхностью земли и зеркалом устоявшейся воды играет скорее справочную роль.
Дебит скважины. Производительность насоса не должна превышать возможности шахты. В противном случае источник может просто пересохнуть, а оборудование – перегреться и выйти из строя.

Динамический и статический уровни измеряются разными способами

Прежде чем установить водяной насос на скважину, необходимо учесть следующие нюансы:

Соотнести производительность насоса с дебитом скважины.
Внимательно изучить эксплуатационные характеристики устройства.
При «верхней» установке приобрести датчики сухого хода (некоторые модели оборудованы встроенной защитой).

Важно! Глубина установки и производительность прибора связаны самым тесным образом. Динамический уровень одной и той же скважины будет варьироваться при использовании насосов различной мощности.

Монтаж водяного насоса в скважину начинается с тщательной подготовки оборудования и проверки всех устройств:

В обсадной трубе не должно быть неровностей, сужений или искривлений.
Диаметр агрегата должен соответствовать размерам скважины (допустимые параметры указаны в инструкции к насосу).
На трубах не должно быть резьбовых соединений. Если вы используете болты, устанавливайте их сверху. В противном случае детали могут выпасть и повредить оборудование.
Для подвешивания насоса лучше использовать металлический трос или капроновый шнур с нагрузкой на разрыв, превышающей общую массу оборудования как минимум в 5 раз.

Важно! В передней части скважины необходимо установить опорную плиту. К ней крепится перекладина, поддерживающая оснащение во время монтажа.

Чтобы подсоединить насос к скважине, вам потребуется пластиковая труба, переходники и муфты соответствующего диаметра, гидроаккумулятор с реле давления (защищает оборудование от перепадов давления и предотвращает гидроудар) и изоляционная лента.

Для использования скважины в зимнее время необходимо оборудовать кессон – сухой колодец, глубина которого ниже точки промерзания почвы. Траншею для трубопровода и электропроводки прокладывают по нижней точке кессона.

Насос, подготовленный к установке

Как устанавливается насос в скважине? Чтобы при монтаже не возникло проблем, следуйте инструкции:

Закрепите обратный клапан на патрубок насоса – он будет препятствовать сливу воды после отключения системы. Для изоляции используйте фум-ленту или нить Тангит-унилок.
К обратному клапану присоедините нагнетательный шланг. «Наземный» конец шланга крепят к гидроаккумулятору либо выходному адаптеру.
Установите чашеобразный фильтр на всасывающий патрубок – он спасет рабочую камеру от заиливания.
Используйте металлические клипсы или полимерные стяжки, чтобы прикрепить трос к скважинному насосу. Таким же образом соедините электрический кабель с канатом и нагнетательным шлангом.
Закрепите канат в специальных проушинах насоса.
Обрежьте обсадную трубу и установите на нее оголовок с уплотняющим резиновым кольцом.
Размотайте трос и водозаборную трубу рассчитанной длины и аккуратно разложите их на участке.
Осторожно опустите систему в скважину. Следите за тем, чтобы канат не перекручивался.

Важно! Оборудование не должно биться о стенки шахты. Если диаметр скважины незначительно превышает размер насоса, можно использовать защитные резиновые прокладки.

Примерная схема монтажа насоса

После погружения нужно зафиксировать шнур, подключить пульт управления и проверить работоспособность системы. После полной прокачки можно крепить насос в скважине.

Для бесперебойного водоснабжения недостаточно правильно установить насос в скважину. В процессе необходимо будет проверить функционирование оборудования в различных режимах, измерить объемы подаваемой воды, рассчитать создаваемое давление и энергопотребление, установить пускатель с защитой от скачков напряжения. Если вы не обладаете достаточными знаниями по части электро- и водоснабжения, такую работу лучше доверить специалистам.

aqua-guru.ru

Как привязать трос к насосу в скважине

Как закрепить трос на скважинном насосе

Виды тросов из нержавеющей стали

Как определить необходимый диаметр

Инструкция по закреплению на глубинном насосе

Монтаж троса для колодца с карабином

Руководство по установке насоса

Подготовительные работы

Установка насоса

Полезные рекомендации

Заключение

Каким должен быть хороший насос?

Подготовка сопутствующих монтажу материалов

Правила установки поверхностного варианта

Монтаж погружного насоса

Шаг #1. Подготовка к монтажу оборудования

Особенности установки страховочного троса

Виды тросов из нержавеющей стали

Как определить необходимый диаметр

Инструкция по закреплению на глубинном насосе

Монтаж троса для колодца с карабином

Как закрепить насос в колодце посредством троса

Характеристики погружного насоса

Выбираем погружной насос

Монтаж насоса

Как привязать насос в скважине: особенности технологии

Практический метод ↑

Динамические характеристики ↑

Смотрите также
