Как самому сделать бур для бурения скважин

как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

Режущий элемент.
Штангу.
Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

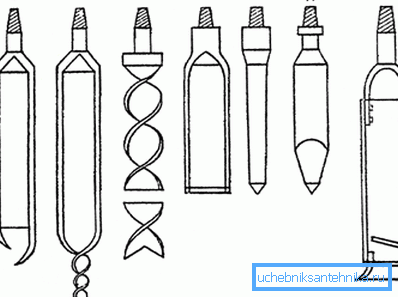

Виды буров для грунта

Три наиболее распространенные:

Спиральный.
Ложковый.
Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

Вполне реально изготовить своими руками.
В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

Нужен помощник.
Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

Мягкой.
Вязкой.
Твердой.
С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

Используется для земли разного состава.
Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
Необходима бурильная система (тренога).
Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

Стальной прут.
Металлическая труба. Диаметр выбирается индивидуально.
Муфта, чтобы соединить штангу.
Дисковая пила для изготовления резцов.
Стальная толстую полоса, чтобы сформировать винт.
Тросик.
Металлический лист и прочее.

Инструментарий:

Болгарка.
Сварочный аппарат.
Тиски.
Молоток.
Перфоратор.
Дрель.
Защитная маска.
Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

Спиральный.
Ложковый.
Ударный.

Спиральный

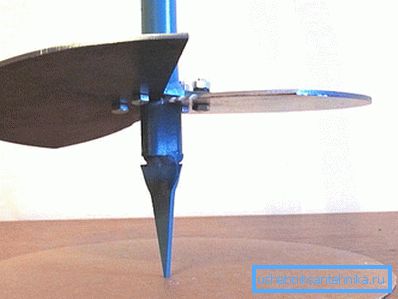

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

Трубу заданной длины с толстой стенкой.
Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

Нижнюю часть трубы необходимо заострить.
Прикладываете к ней заостренный наконечник и привариваете его.
Берете диск от пилы и разрезаете его пополам.
Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

Трубу с толстыми стенками.
Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

Насколько глубокая она будет?
Какой характер грунта: известняк, глина, щебень, скала или прочее?
Необходим ли механический агрегат или будет использоваться простой ручной?
Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

Найти точное место с водой.
Сразу определить место для отработки.
Обговорить стоимость работ.
Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Шнек:

wodakachka.com

Бур для скважины своими руками: как сделать, чертежи, инструкция

Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью. Данные факторы позволяют самостоятельно проводить бурение хозяевам индивидуальных участков после того, как они сделают простой и недорогой бур для скважины своими руками.

Существуют различные конструкции буровых приспособлений для индивидуального бурения, их выбор зависит от состава грунта на участке, глубины залегания водяного пласта, насосного оборудования, используемого для водозабора в дальнейшем.

Типы скважин

Изучение технологии индивидуального бурения и методы изготовления буров своими руками в случае самостоятельного проведения буровых работ без привлечения сторонних специалистов или коммерческих организаций, помогут сэкономить домовладельцам не только финансовые средства, но и заработать при желании деньги, оказывая подобного рода услуги местным жителям.

Четыре технологии скважинного бурения

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Ручное бурение с электромеханическими приспособлениями

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Шнековое бурение

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ударное игловое бурение в доме

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Ложковая выемка

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Бурение желонкой

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

Изготовление скважинных буров

После определения способа бурения приступают к самостоятельному изготовлению бурового приспособления, для этого понадобятся:

Бытовой сварочный аппарат с электродами по стали.
Углошлифовальная машинка для резки металла.
Обрезки стальных пластин, труб, использованных дисков по камню, бетону, дереву для изготовления бура.
Трубы длиной 1500 — 2000 мм для опускания бура на глубину, резьбонарезной крупп с плашками, купленные или подготовленные для нарезки резьбы переходные муфты.
Прочные стальные тросы, треноги, самодельные лебедки для опускания и поднимания грузов, желонок, ложковых приспособлений в скважинную шахту.
Электроинструмент для ускорения буровых работ — перфоратор, дрель, отбойный молоток.

Разновидности самодельных шнеков

Шнековый или спиральный бур

Заводской шнековый бур представляет собой отрезок металлического стержня или трубы, вокруг которой по спирали приварена стальная лента, а на торце находится заостренный наконечник. Спиралевидная лента обрывается недалеко от острия и имеет разное количество витков, при работе грунт попадает в пространство между витками и при извлечении шнекового бура выбрасывается на поверхность участка.

Изготовить подобное приспособление в домашних условиях довольно сложно из-за больших трудностей при изгибании стальной полосы толщиной около 2 мм в спираль с малым радиусом, поэтому используют упрощенную конструкцию шнекового бура, состоящую из малого количества витков. Наиболее оптимальный вариант — своими руками изготовить винтовой самодельный бур для скважины из отработавших срок службы металлических дисков для болгарки. Для этого поступают следующим образом:

Берут отрезок металлической трубы стандартным наружным диаметром 21,3 мм, прикрепляют к его торцу предварительно подготовленный наконечник, им может быть заостренная стальная пластина, вырезанная в форме треугольника, острие копья, ленточной спирали. Наконечник фиксируют сваркой, если предполагается использование многофункциональной конструкции со сменой острия, вставляют его в разрез трубы или стального штыря, затем прикручивают болтами через сквозные отверстия.

Шнековый бур – этапы изготовления

Стандартный диск для болгарки имеет посадочный диаметр 22,2 мм, при использовании в качестве рабочей поверхности бура его разрезают в радиальном направлении от кромки к центру и отводят края в разные стороны на угол 30 градусов таким образом, чтобы получился фрагмент спирали. При этом внутренний диаметр диска при изгибе слегка уменьшается и обеспечивает сопряжение с наружным диаметром трубы в 21,3 с небольшим зазором, достаточным для размещения в нем металла от электрода с диаметром внутреннего стержня около 5 мм. В качестве спирального фрагмента (диска) используют отработавшие свой срок службы стальные круги для резки по камню, бетону, дереву с зубчатой кромкой стандартным наружным диаметром 115 мм, иногда дополнительно приваривают 1 или 2 диска, обеспечивающих большую выемку грунта.
На конце трубы шнекового бура нарезают резьбу или приваривают к ней резьбовую муфту для соединения с последующими трубами, из-за малого диаметра в ней не сверлят сквозное отверстие для ручки в продольном направлении, а проводят эту операцию с отрезками труб, которые будут удлинять конструкцию.

На заметку: Самодельный спиральный бур небольшого диаметра используют при наиболее быстрой механической проходке скважинного канала в гидравлическом бурении, при этом вода к наконечнику бура подается через систему удлиняющих стальных труб, которые соединяются между собой резьбой с использованием муфт.

Игла

Бур-игла предназначен для формирования узких и неглубоких скважинных каналов, часто его оставляют в скважине, что и определяет технологию его самостоятельного изготовления. Игольчатый скважинный бур и проходку делают следующим способом:

Берут толстостенную стальную трубу длиной 1500 — 2000 мм, с одного торца приваривают заостренный металлический наконечник четырехгранной, конусной формы (можно использовать пику от перфоратора) и сверлят ряд отверстий в стенках для доступа воды на длину около 1500 — 2000 мм от наконечника. С другой стороны внутрь трубы вставляют трубный отрезок меньшего диаметра (внутренняя соединительная муфта) для стыкования со следующей трубой и прихватывают его сваркой.
На поверхности первой трубы фиксируют жесткий зажим, на который затем периодически опускают груз, перемещаемый вдоль трубной поверхности — в результате происходит забивание иглы в грунт. После опускания места стыка недалеко от поверхности земли, соединяемые трубы сваривают снаружи, зажим сдвигают зажим выше вместе с грузом на следующую трубу. Иногда используют приваренную снаружи к обсадной трубе металлическую пластину, по которой производят удары грузом, после опускания на нужное расстояние ударную трубу снимают, меняют ее на обсадную, и процесс повторяют дальше.
По окончании работ трубопровод обрезают на нужном расстоянии от земли, нарезают на торце резьбу и подключают через переходные муфты электронасос, при этом стальной трубопровод одновременно является обсадной колонной и подающим воду напорным рукавом.

Читайте также: Ручной насос для скважины – особенности.

Вариант изготовления бура-иглы

Желонка для ударно-канатного бурения

Желонка помимо чистки скважин используется для бытового бурения, в этом случае ее корпус привязывают в верхней части к прочному металлическому тросу и бросают в скважинный канал, сразу после погружения ее с помощью лебедки извлекают на поверхность. Стандартная желонка представляет собой отрезок металлической трубы, на торце которой имеется обратный клапан двух конструкций: в виде металлических заслонок или шара, выполняемого из различных материалов.

Разновидности желонок

Для повышения эффективности ударно-канатного бурения стараются увеличить массу сбрасываемой в скважинный канал желонки, а также увеличить ее надежность, упростив конструкционный узел, поэтому оптимальной схемой является использование в качестве обратного клапана тяжелого металлического шара. Изготовление желонки по данной технологии состоит из следующих этапов:

Выбирают отрезок стальной трубы с толстыми стенками и наружным диаметром, соответствующим внешнему диаметру обсадной колонны, стандартная длина трубного отрезка около 800 мм.
Приобретают металлический шар окружностью приблизительно на 20 мм меньше внутреннего диаметра желонки. Приваривают изнутри желонки стальное кольцо на расстоянии около 20 — 30 мм от торца с таким расчетом, чтобы через его внутреннее отверстие не проскакивал металлический шар. По краям торцов трубы болгаркой нарезают зубцы для повышения ударной нагрузки на грунт, в верхней части в стенках просверливают отверстия или приваривают ушки для подвешивания троса.
При проведении буровых работ начальный участок на небольшом расстоянии от поверхности земли проходят шнековым буром, затем начинают бросать желонку, периодически доливая в скважинный канал воду для создания грязевой массы, с которой эффективно работает подобная конструкция.

Желонка для ударно-канатного бурения

Ложковый

Данный способ бурения предназначен для извлечения сухого сыпучего грунта из скважинного канала, метод довольно редко используется в бытовом бурении из-за низкой универсальности — данным типом бура сложно бурить глинистые и галечные породы. Чтобы сделать простой самодельный бур для скважины ложкового типа своими руками, поступают следующим образом:

К торцу отрезка трубы приваривают небольшой центрирующий бур винтового типа, которым может быть сверло большого диаметра или самостоятельно изготовленный шнек. Для удлинения конструкции с другой стороны трубы нарезают резьбу или сверлят поперечное сквозное отверстие для закрепления на штифты (штифтовой метод соединения предпочтительнее из-за необходимости частой разборки и сборки конструкции).
Для наполнения грунтом используют цилиндрические емкости, имеющие небольшое отверстие в торце для сбора породы, лучше всего подойдет небольшой металлический баллон продолговатой формы. В его боковской части прорезают болгаркой продольное отверстие, через которое внутрь попадает песок со стенок скважинного канала, внизу кромку торца загибают внутрь, обеспечивая тем самым удержание почвы внутри баллона.

При отсутствии баллона, что случается практически всегда, можно использовать металлическую трубу с помещенным на торце спиралевидно-изогнутым диском, который при вращении направляет породу во внутренний резервуар.

Емкость для сбора грунта приваривают к центральной металлической трубе с подготовленной системой крепления к удлиняющим штангам, после чего конструкционный узел готов к работе.

Бур ложкового типа из трубы

Не все методы бурения скважины своими руками одинаково эффективны при проведении работ, более для этих целей подходит шнековая проходка с подачей в канал воды через удлиняющий трубопровод (гидробурение), обеспечивающая наивысшую скорость прохождения грунта. Вторым по эффективности является ударный метод, который реализуется забиванием обсадной колонны из металлических труб с острым наконечником и фильтром на конце в грунт. Ударно-канатное бурение желонкой из-за трудоемкости и медленной скорости чаще используется при промышленном механизированном бурении с применением специальной техники, ложковый метод из-за трудоемкости извлечения грунта с больших глубин и сложности изготовления оптимальной конструкции, является наименее распространенным и редко используются при бытовом бурении.

okanalizacii.ru

Пошаговое изготовление бура для скважины своими руками

Автор Пётр Андреевич На чтение 8 мин. Опубликовано 18.12.2018

Сконструировать бур для скважины своими руками по плечу любому домашнему мастеру. Однако, здесь требуются не только навыки обращения с инструментарием и желание. Следует предварительно выбрать наиболее подходящую для вашего участка технику бурения, и, исходя из этого, остановиться на одном из вариантов ручного бурового устройства. Об особенностях и нюансах изготовления различных модификаций буров в домашних условиях пойдёт речь в данной статье.

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Здесь потребуется тяжёлая буровая техника с механическим приводом.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Изготовление ударного бура

Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:

Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.

Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.

Штанга

Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.

Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.

Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.

Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.

Желонка

Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40^оотносительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особеность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Изготовление ложкового бура

Для устройства водоносной скважины в мягком или сыпучем грунте отлично подойдёт другой вариант вращательного бурового приспособления – бур-ложка. Он позволяет быстро выбирать грунт, потому что разрыхление почвы производится не только его нижней оконечностью, но и боковинами. Для самостоятельного изготовления такого устройства понадобится толстостенная стальная труба длиной около полуметра.

В трубе делается вертикальный разрез, от одного конца до другого. Нижний торец трубы слегка загибается кувалдой вовнутрь, чтобы получилась черпающая ложка – одна сторона торца загнута сильнее другой. Затем простукиваем трубу кувалдой вдоль продольного разреза, чтобы один край разреза выступал наружу. Все выступающие, они же режущие, части заготовки затачиваются болгаркой. К верхнему торцу бура прикрепляется штанга, приводящая его во вращение.

Важный нюанс – прикрепляется штанга не по центральной оси, а со смещением в 1-2см.

Это необходимо, чтобы позволить боковой кромке захватывать грунт. Срезанная почва накапливается внутри бура, и удаляется при вынимании из скважины. Снизу к буру обычно приваривают толстое сверло – оно служит для центровки направления заглубления в землю.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

После окончания работ буры не следует разбирать или выбрасывать – с его помощью можно будет позднее делать ямы под заборные столбы, свайный фундамент и т.д.

vodatyt.ru

Буровые насадки для бурения скважин: как сделать своими руками, чертежи ручной конструкции

При строительстве частного жилого дома или благоустроенной комфортной дачи необходимо продумать систему водоснабжения и водоотведения. Главная составляющая часть системы – источник чистой воды. Если водоснабжение не подведено к зданию, на территории владения придется бурить скважину. Эту процедуру можно выполнить самостоятельно при наличии бура.

Инструмент просверлит в почве аккуратные, ровные отверстия необходимого размера. Выполнить такую работу обычной лопатой невозможно. К выбору инструмента нужно отнестись очень серьезно. Здесь стоит учитывать характеристики почвы, предположительную глубину залегания водоносного слоя и другие моменты.

Особенности

Бур предназначен для рытья вертикальных отверстий большой глубины небольшого диаметра. При этом усилия человека сводятся к минимуму. Начало скважины на поверхностном слое почвы называется устьем, стенки скважины по всей длине образуют ствол, окончание скважины именуется забоем.

Главными составляющими частями любого бура являются:

нижняя несущая труба;
наконечник;
резец или резцовая часть;
рукоять;
буровые насадки;
шнек (шнековая часть бура).

Винтовая часть бура разрушает слой почвы, в которой происходит бурение, и выводит грунт вверх. Форма наконечника является острой, но слегка закругленной для быстрого проникновения вглубь и усиления устойчивого положения инструмента. При необходимости рукоятка легко снимается, а на бур прикрепляется удлиняющая труба, которая позволяет вырыть скважину на большую глубину. Применение буров обширно: от изготовления колодцев и укрепления столбов для изгородей до посадки кустарников и деревьев.

Виды

Самыми часто применяемыми считаются ручные скважинные буры. Можно выделить несколько их видов.

Шнековый

Он выполняет бурение способом разрезания почвенного слоя специализированными пластинами, которые находятся в основе конструкции. Пластины приварены под углом 90 градусов. Так почва частично извлекается из ствола скважины, поэтому вычищение ее проводят лопатой вручную. У буров с ножами-пластинами, приваренными под углом от 30 до 70 градусов, вся почва с легкостью выходит наружу. Такие инструменты подходят для дренажной системы.

Коронковый

Конструкция такого изделия включает в себя трубу и коронку, которая находится в нижней части. Коронку выполняют из особо прочного материала в виде заостренных резцов. Это дает возможность для маневрирования.

Бурение коронковым буром возможно только при наличии других дополнительных инструментов: долота, штанги, крепежных частей. При бурении в этом случае сначала применяют долото, а уже потом бур.

Чтобы стенки скважины не разрушались, используют воду. Если длины бура недостаточно, его наставляют при помощи добавления штанг. Качественный уход только улучшает технические характеристики инструмента.

Ударно-канатный

Это необычный инструмент большого размера, состоящий из трубы с желонкой. Для применения такого вида бура нужна тренога. Она устанавливается на высоте около 2 метров.

При таком виде бурения стоит задача изготовить скважину. С высоты в нее скидывается труба большого веса с острым концом, привязанная толстой веревкой или канатом к треноге. Почвенный слой взрыхляется и попадает в трубу. Затем ее извлекают на поверхность при помощи лебедки и вычищают от земли. В такой работе может быть занят только один человек.

Ложковый

Он включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка. Во время бурения скважины цилиндр заполняется почвой, затем его вынимают, чтобы очистить. Такой вид бура приспособлен для территорий с плотным влажным грунтом, не склонным к осыпанию. Данный инструмент часто применяют для изготовления скважин под воду.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Зубильное долото

Этот вариант отлично подходит для сухих глинистых или рыхлых песчаных и супесчаных почв. Для его создания используется кусок стали. Бурение проводят методом удара с последующим поворотом инструмента на 15-20 градусов. Также долота используют для дробления мелкого камня.

Штанговый

Вращательное или ударное бурение можно выполнить и штанговым буром. Для его изготовления требуются трубы длиной от 1 до 3 метров.

Алмазный

В особо прочных основаниях (бетон, камень) бурение проводят при помощи алмазных буров. Они бывают двух видов: электрические и гидравлические. Электрическим инструментом выполняется бурение небольших по размеру скважин. Они требуют наличия электрического тока. Определенные образцы электрических алмазных буров работают на бензиновом или дизельном топливе. Применение гидравлических требует использования специального насоса для проделывания больших отверстий.

В описании технических возможностей каждого вида буров можно найти следующие данные: максимальную глубину бурения, диаметр скважины, вес инструмента. Легкость выполняемых буром работ напрямую зависит от его массы. Чем он больше и тяжелее, тем труднее с ним работать.

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Если при сборке конструкции бура были допущены ошибки и выставлен очень большой угол между лопастями, то земля с бура будет осыпаться вниз, а для ее извлечения потребуются дополнительные усилия. В верхней части трубы организуют крепление муфты для наращивания длины штанги (при необходимости).

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью. Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Если выбор остановлен на буре с мотором, сопоставьте стоимость топлива и обслуживания конструкции.

Также стоит учесть рекомендации по использованию инструмента.

Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

stroy-podskazka.ru

бурение скважин своими руками, инструкция и виды конструкций

Очень часто в частных домах или на дачах отсутствует центральное водоснабжение. Это не является проблемой, если обустроить у себя колодец или скважину, но бурение скважины стоит довольно дорого, и зачастую дачники попытаются сделать скважину своими руками. Этот процесс довольно трудоемкий, но вполне возможный, и о тонкостях его реализации мы расскажем ниже.

Как самому пробурить скважину?

Перед тем как начать бурение, необходимо, в первую очередь, определить, на какой глубине находится водоносная жила. Это можно уточнить у соседей. Вручную можно попробовать пробурить не более 25 метров, если почва мягкая. Бур обязан иметь диаметр не менее 20 см, чтобы в скважину была возможность пропустить обсадную трубу.

Прежде чем начать бурение скважины, нужно отыскать на вашей территории самый низкий участок, но учитывайте, что он обязан быть максимально далеко от септика и иных мест, которые смогут загрязнить воду.

На участке, где предполагается бурение, для начала нужно выкопать шурф. Его размер, как правило, составляют два на два метра. Глубину достаточно сделать в метр. Для того чтобы стенки шурфа не осыпались, их можно закрепить их досками.

Затем можно начинать устанавливать треногу. Для этого вам будут необходимы три бруса, сечение которых должно быть не менее 20 см. Для этих целей можно также выбрать стальные трубы длиной 5 метров.

Трубы или брус необходимо выложить на земле треугольником. После надо сделать в них отверстия и засунуть туда трубу. Ее нужно закрепить, чтобы опоры конструкции не съезжали. После в треноге необходимо зафиксировать лебедку. Если вы решили установить механическую лебедку, то сверху конструкции нужно закрепить цилиндрический блок, через него можно будет перекинуть трос.

Стандартная схема шнека для бура

Как правило, скважина своими руками бурится с помощью шнека: это, так называемое, сверло для бура. Чтобы начать производить бурение, вам обязательно будет необходим помощник. Шнековый бур опускается в землю, и его вращают по часовой стрелке. Бурение намного удобней делать вдвоем. Когда бур полностью войдет в грунт, его необходимо достать лебедкой. Бур очищают от земли и опять опускают в грунт. Это длится до тех пор, пока вы не упретесь в водоносную жилу.

Для того чтобы бур смог глубже копать, его нужно удлинить с помощью металлических штанг. Бур можно приобрести в строительном магазине или арендовать, но при этом уточните, для каких именно грунтов он предназначен.

Затем, когда вы закончите бурение, будет необходимо почистить скважину от разного мелкого мусора. Для чего вам потребуется желонка. С помощью этого инструмента можно освободить скважину от сторонних предметов и выровнять ее стенки.

Засыпка щебнем

Затем, когда вы почистили скважину, ее дно необходимо засыпать слоем щебня. Потребуется мелкий щебень, но можно использовать и гравий. Нужно насыпать слой приблизительно в 35 см, после чего в скважину надо опустить трубу с фильтром. Трубы лучше всего выбрать пластиковые.

Затем, когда труба с фильтром заняла нужное положение, можно начинать крепить остальные трубы, для чего их опускают по одной. Можно подбить их кувалдой, чтобы они плотней легли между собой.

Сделанная скважина может наполняться трубами постепенно. Но для этого потребуется сделать скважину более широкую по диаметру, иначе бур просто повернет вам трубы. В данном случае труба после каждого опускания бура подталкивается вниз. Когда бур дойдет до водного слоя, трубу необходимо заглубить, чтобы она не закрыла доступ к воде.

Перед тем, как вы опустите фильтр, скважину необходимо прокачать с помощью насоса. Чтобы правильно выбрать насос для бурения скважины, нужно непременно учитывать следующие параметры:

удаленность скважины от жилого помещения;
размер обсадной трубы;
показатели глубины и дебет скважины.

Оставшееся расстояние между скважной и трубой заполняется цементно-песчаным раствором, он защищает скважину от талых вод.

Гидробурение

Если у вас на участке глинистый грунт, то можно использовать гидробурение скважины. Этот способ существенно сэкономит ваше время и силы.

Чтобы бур смог работать, будет необходима техническая промывочная вода, которую оборудование заливает в место углубления бура. От вас потребуется соорудить буровую установку, ее можно приобрести или арендовать. Затем, когда вы установили бур, необходимо выкопать приямок приблизительно метр в глубину и такого же размера в ширину. Этих ям потребуется несколько. Их нужно соединить траншеями между собой. Приямки наполняются технической водой, после в них опускается шланг от установки. Поскольку в приямках, помимо воды, находится еще и глиняная взвесь, то буровая установка будет использовать ее для шлифовки стен скважины.

Установка очистительного фильтра

Этот очистительный элемент необходим для того, чтобы в воду не смогли попасть со дна скважины крупные частицы мусора. Фильтр для скважины вполне возможно сделать своими руками. Сам фильтр состоит из нескольких элементов:

Отстойник под фильтром.
Сам фильтр.
Небольшое пространство над ним.

За счет свободного пространства над фильтром, его можно закрепить к обсадной трубе. Фильтр изготавливается в форме сетчатой перегородки, она будет мешать мусору и камням проходить в трубу. Отстойник требуется, чтобы грунт и ил находились там и не проникали в трубу. Удобней всего сделать дырчатый фильтр. Для чего в трубе проделывается множество отверстий. Они обязаны располагаться в месте, в котором труба будет соприкасаться с водой. Шаг между отверстиями обычно выбирается не более 3 см. Проделывать отверстия желательно под наклоном в 50 градусов. Отверстия в трубе нужно зачистить и удалить мусор. Нижняя часть фильтра закрывается деревянной пробкой. На отверстия желательно наложить сетку с мелкой ячейкой.

Есть и другие варианты изготовления фильтра своими руками, к примеру, гравийный фильтр для скважины. Для этого вам будет необходимо обсыпать с устья скважину небольшим гравием. Гравий обязан быть хорошо почищен. Толщина этого слоя не должна быть менее 60 мм.

Обустройство скважины

Как видно, скважину для воды своими руками, пробурить не так уж и сложно. Но все вышеописанное не является завершением работ. Чтобы скважину можно было использовать ежегодно, нужно обустроить кессон, он стабилизирует в скважине разницу температур.

Сделать кессон своими руками также вполне возможно. Кессон – это специальный, куда будет размещено все оборудование для работы скважины. Можно изготовить его любой формы и любого размера – самое главное, чтобы человек смог в него спуститься. Легче всего сделать бетонный кессон. Если у вас близко подземные воды, то вам нужно будет его гидроизолировать. Сооружается кессон довольно просто. Вначале устанавливается опалубка, после в нее опускается армированный каркас, и вся конструкция заполняется бетоном.

Чтобы в скважину не проникал мусор, необходимо сделать оголовок. Для этого вам будет нужен стальной лист толщиной в 12 мм. Из него необходимо вырезать фланец, внутренний размер которого должен быть немного больше наружного диаметра трубы. После по фланцу вырезается заглушка, к ней необходимо приварить вводный штуцер. На нем будет держаться водопровод и кабель.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

бур-ложки используют для песчаного грунта;
бур-долото применяется для разрыхления твердых пород;
спиральный бур (также называется, змеевик) используется для глинистых почв;
желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.

nashgazon.com

Как сделать бур для скважины своими руками

Из года в год все больше людей приходят к выводу, что сделать скважину на своем приусадебном либо дачном участке несложнее всего без привлечения экспертов. Это разрешает сэкономить большие средства на работе, но оборудование и оснастка для бурения стоят довольно много. Как раз исходя из этого самое рациональное решение – сделать раму, подъемный механизм и бур для скважины своими руками.

Своими руками можно сделать буры с самой разнообразной конфигурацией

без сомнений, ответственной частью всей системы есть бур – без него нереально бурить скважину. Хорошее приспособление существенно облегчает работу, и этому вопросу направляться выделить самое внимание.

Основные изюминки изготовления буров разного типа

Перед тем как приступить к работам, необходимо решить, какой бур для бурения скважин оптимальнее подходит к вашим условиям. Узнать это возможно, проконсультировавшись у экспертов, осуществляющих услуги по бурению, либо у тех, кто самостоятельно делал источник. Рассмотрим пара самых распространенных, хорошо зарекомендовавших себя вариантов.

Спиральный бур

Таковой инструмент частенько употребляется экспертами-специалистами, что говорит об эффективности и надежности данного типа конструкции. Не обращая внимания на кажущуюся сложность, его возможно изготовить и дома, и пускай самодельный бур для скважин не будет прекрасным и аккуратным, но со своей основной функцией он справится превосходно.

Процесс его изготовления достаточно несложен, для этого пригодятся болгарка, сварочный аппарат и нужные материалы.

Инструкция по изготовлению выглядит приблизительно так:

Сначала подбирается стальной круг либо прочная толстостенная труба, которая и будет основной осью приспособления. Заготовка должна быть достаточно прочной, поскольку нагрузки на оборудование в ходе бурения высоки.
Потом нужно изготовить направляющий наконечник, в случае если у вас имеется готовая деталь, то данный пункт возможно пропустить. В случае если же его нет, берется полоса металла, нагревается и загибается в спираль, по окончании чего один конец обрезается для придания острой формы наконечнику, в итоге должно оказаться что-то, подобное изображенному на фото:

Наконечник будет направлять приспособление прямолинейно

Потом в торце трубы либо круга делается прорезь таковой ширины, дабы в том направлении вставлялся наконечник, по окончании чего детали свариваются.
Следующим этапом есть изготовление режущей спирали. Дома сложно выгнуть полосу металла, но выйти из обстановки возможно достаточно : уже использованный диск по дереву или бетону и разрезается пополам, по окончании чего половинки привариваются приятель напротив приятеля под углом 20 градусов. В большинстве случаев хватает 1-2 дисков диаметром 180-200 мм.

Потом стоит позаботиться о креплении бура к ручке и удлиняющих секциях, поскольку он будет р

uchebniksantehnika.ru

Самодельный ручной бур для бурения скважины своими руками

Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления. Максимально возможная глубина скважинного ствола при этом может составлять 20 метров. Одной из составных частей конструкции является разъемная буровая труба, длина которой увеличивается по мере заглубления скважины. Еще одним важным элементом считается ручка, позволяющая вращать трубу одному человеку или вдвоем с помощником вручную с приложением физического усилия. Главным элементом ручного инструмента, конечно же, является бур, который может быть сделан несколькими способами. Но если вы решили делать бур для скважины своими руками, то делать его надо обязательно из металла, поэтому мастер должен обладать сварочным оборудованием и навыками работы с ним.

В данном видеоролике показано, как сделать бур для скважины за пару часов. Судя по отзывам, многим начинающим мастерам-самоделкиным советы автора видео помогли на практике.

Самостоятельное изготовление спирального бура

В самом простом варианте исполнения спиральный бур изготавливается в виде металлического стержня с хорошо заостренным концом. Пара ножей приваривается в 200 мм от острия наконечника. Для изготовления ножей берутся половинки стального диска, толщиной 100-150 мм. Приваривание ножей к металлическому стержню производится под небольшим углом, величина которого составляет не более 20 градусов к горизонтали. При этом половинки стального диска должны располагаться напротив друг друга. В итоге угол между приваренными ножами составляет 40 градусов.

Нижние кромки режущих элементов ручного бура для бурения скважин также хорошо затачиваются. От того, насколько остры ножи, зависит скорость и легкость врезки инструмента в грунт.

Спиральный бур заводского изготовления производится из специальной инструментальной стали, которая подвергается нагреву, а потом закручивается в спираль и закаляется

Промышленные модели буров данного типа изготавливают в заводских условиях из полосы инструментальной стали, нагретой и скрученной в спираль. Шаг витков спирали равен их диаметру. После закручивания сталь закаляется.

Как работать спиральным буром?

Самодельный инструмент во время вращательного движения, производимого рабочим с помощью рукояти, врезается благодаря заостренным ножам в слой грунта. Затем ручной бур для скважин вытаскивается вместе со срезанным грунтом наверх. Земля высыпается в стороне от места бурения. Операция повторяется вновь.

Очищение самодельного спирального бура от грунта, поднятого из ствола скважины наверх, производится рядом с местом проведения работ и вывозится с участка на тележке

С увеличением глубины сооружения производится наращивание штанги инструмента. При этом составные элементы закрепляются друг с другом с помощью резьбового или втулочного типа соединений. Для подстраховки от разъединения составных частей штанги их соединения дополнительно фиксируются шплинтами.

Поднимая удлиненный инструмент наверх, дополнительные звенья штанги снимают. Спиральный бур отлично справляется с глинистыми грунтами, а также мелким гравием, попадающимся на пути его продвижения вглубь шахты.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины.

Стоит ли вообще заниматься ручным бурением?

К преимуществам ручного способа бурения скважин относят:

низкую себестоимость работ;
возможность эксплуатации ручного насоса во время сбоев в подаче электроэнергии;
сохранение ландшафта участка, ведь заезд спецтехники не предусматривается.

К недостаткам можно отнести существующие ограничения по возможной глубине сооружения. Помимо этого эксплуатация самодельного бура практически невозможна в плотных грунтах.

Самодельные буры для бурения скважин можно также применять при строительстве заборов, посадке растений, устройстве свайных фундаментов и многих других видах садовых и строительных работ. Как видите, соорудить такого хорошего «помощника» под силу любому мастеровому человеку, привыкшему использовать в хозяйстве инструменты собственного изготовления.

aqua-rmnt.com

виды, инструменты, материалы и технология изготовления

Содержание статьи:

Владельцам собственного земельного участка большинство или все работы по обустройству коммуникаций нужно делать самостоятельно. Хозяевам дачных участков важно иметь инструменты на все случаи жизни. Но в строительных магазинах они стоят дорого, и не каждый себе может позволить, особенно пенсионеры. Чтобы сэкономить средства, можно сделать бур для скважины своими руками.

Зачем нужен ручной бур

Бур предназначен для того, чтобы делать отверстия в земле для разных целей

Каждый хозяин обязан иметь в загородном доме ручной инструмент для бурения. Ситуации, в которых может понадобиться сделать отверстие в земле:

Если отсутствует централизованное водоснабжение, можно вырыть желонку для получения питьевой жидкости из подземного водоносного слоя.
Чтобы построить на огороде теплицу, нужно закопать крепления на глубину.

Также бур станет незаменим при обустройстве ландшафта и системы отведения воды с загородного участка.

Виды буров для скважин

Изготавливать скважину своими руками методом желонки можно несколькими типами в зависимости от потребностей. Существуют три основных вида буров:

винтовой;
ударный;
ложковый.

Не обязательно ограничиваться лишь одним, сделать бур можно в разных вариациях. Во всех случаях понадобятся определенные инструменты, так как сделать скважину без оборудования путем давления воды не получится.

Все три представленных вида выполняют одну функцию, но масштабы и условия, в которых они применимы, разнятся. Ложковый инструмент понадобится для маленьких работ по рытью коротких желонок в мягких грунтах. Винтовой (шнековый) пригодится для скважин средней глубины в не самой твердой почве. Чтобы проделать отверстие в твердой породе, нужен массивный ударный механизм.

Винтовой инструмент

Винтовой бур также часто называют шнековым. Своему названию он обязан формой трубы, на которую по всей длине по спирали установлена одна сплошная или несколько изогнутых пластин.

Принцип действия

Инструмент помещается вертикально над местом будущей желонки. Затем нужно надавить на ручки, чтобы острие трубы вонзилось в почву. Оказав физическое усилие, нужно начать прокручивать его вокруг оси в направлении, при котором спиралевидные пластины станут углубляться в породу.

Земля из отверстия в почве будет по пластинам постепенно доставляться к поверхности. Порода, лежащая на лопастях, будет оказывать дополнительное давление с погружением инструмента, что позволяет работнику меньше давить своей массой на ручки. При этом эффективность повышается, так как владелец меньше устает и может продолжать процесс дольше.

Изготовление шнекового инструмента

Чтобы сделать бур, понадобятся:

труба длиной 1–1,5 м;
труба меньшего диаметра или продолговатая металлическая пластина произвольной формы длиной до 0,5 метра;
болгарка;
сварочный аппарат;
металлический конус с острым наконечником;
прочные стальные листы;
резина;
промышленный клей.

Процесс изготовления винтового бура своими руками начинается с подготовки чертежа. Изобразите схематически само устройство и детали к нему, напишите последовательность действий.

Приварите конус к одному из концов длинной трубы. Это будет острие, врезающееся в почву. Затем с обратной стороны прикрепите вторую трубу или стальной прут, выполняющий функции ручки. Основание готово.

Следующий шаг – закрепление винтовых частей. Порежьте листовой металл болгаркой по заранее расчерченным формам так, чтобы его можно было изогнуть и одним из краев соединить с трубой. Ему нужно придать правильную форму и сваркой присоединить к основанию. В завершение необходимо позаботиться об удобстве – обрезинить ручку. Нанесите на нее клей, обмотайте плотно резиной и подождите, пока высохнет. Ручной бур для скважины готов.

Изготовление ложкового типа

Ложковый бур

В отличие от остальных двух, этот инструмент имеет компактные размеры. Он нужен для того, чтобы быстро сделать неглубокое отверстие в верхнем слое почвы.

Как это работает

Ложковый бур представляет собой устройство, похожее на ложку: имеет длину от 10 до 50 см и форму скрученной по своей оси трубы, которая имеет с одной стороны вдоль всей поверхности узкое отверстие. На одном из концов располагается держательная ручка.

Чтобы пробурить с его помощью отверстие в почве, нужно крепко взять в кисть, приставить под требуемым углом к земле и надавить, одновременно прокручивая. Как только он начнет входить на глубину, лишняя земля будет покидать полость через находящийся сбоку продольный вырез. Данный способ бурения не подойдет для почвы средней и высокой твердости, а также скал, поэтому используется в основном в садоводческих целях.

Как сделать ложковый бур

Понадобятся следующие инструменты и материалы:

короткая металлическая трубка, желательно с тонкими стенками;
станок для резьбы по металлу;
клей промышленный;
резина для ручки;
сварочный аппарат;
небольшая пластина листовой стали;
пара тисков;
железный прут или большого диаметра болт.

Нужно придать зачерпывающей части правильную конфигурацию. Вырежьте по всей длине стенок узкую полоску, чтобы от нее осталось отверстие. Закрепите двумя разными концами в тисках и проверните по оси, чтобы трубка приняла спиралевидную форму.

Так как труба полая, один край нужно закрыть пластиной металла путем сварки, после чего прикрепить к нему железную ручку. Ее нужно обмазать по всей поверхности клеем и обмотать слоем резины, чтобы можно было держать устройство голыми руками. Для более легкого вхождения в почву можно заточить при помощи станка края трубы, сделав ее более острой.

Ударный бур для скважин

Размер ударного бура примерно соответствует росту человека, а сам процесс бурения происходит без непосредственного физического усилия со стороны работников.

Что собой представляет ударный бур

Чертежи самодельного бура для скважины на воду в данном случае особенно пригодятся, так как предстоит изготовление более сложного механизма с большим количеством частей.

Ударный бур – некое подобие тарана, который собственный массой пробивает отверстие в земле. Он отлично пригодится для проделывания отверстий в плотной породе, где не получается сделать желонку вручную.

Как сделать ударный бур

Требуемые инструменты для сооружения:

три длинные прочные балки или толстые трубы;
блок для каната или стального троса;
металлический трос;
груз для утяжеления;
острый наконечник;
рессора;
труба для ударного механизма.

Из металлических балок сваривается тренога, на которой будет держаться весь механизм. Ее желательно собирать сразу над местом бурения, чтобы не пришлось переносить. Сделать можно двумя способами: просто приварить сварочным аппаратом или сделать конструкцию разборной для простоты транспортировки.

К месту соединения балок крепится блок, через который следует протянуть трос. Накручивать и отпускать его можно вручную или используя электрический двигатель.

Конструкции треноги желательно придать устойчивость. Установите ее ножки в углубления, сделанные перфоратором. Ударный механизм состоит из 3 частей: трубы, наконечника и груза. С верхнего края можно закрепить утяжелитель, чтобы столкновение с землей было эффективнее.

Ударный механизм необходимо соединить с тросом, второй конец которого продеть через блок. Теперь нужно потянуть за трос, чтобы поднять вверх бур. С максимально возможной высоты его нужно уронить на землю. Метод повторять до тех пор, пока ударная часть не достигнет нужной глубины.

strojdvor.ru

Бур для скважины своими руками: как сделать правильно

Отсутствие в загородном доме централизованного водопровода, колодца или скважины значительно усложняют жизнь. Один из оптимальных вариантов, чтобы обеспечить дом питьевой водой достойного качества – изготовить бур для скважины своими руками и самостоятельно пробить скважину.

Такой способ возможен только в том случае, если водоносные жилы залегают на небольшой глубине, а почва сравнительно мягкая, тогда Вы можете сделать всю работу самостоятельно. В противном случае без помощи специалистов с профессиональными бурильными установками, для обустройства колодца или скважины под воду, обойтись будет очень сложно.

Чтобы бурить неглубокую скважину до 20 метров в мягком грунте, можно использовать самодельный бур для скважины. На данный момент существует несколько типов таких установок, которые мы рассмотрим в нашей статье. Также расскажем, как сделать самому бур для бурения скважин.

Что собой представляет установка для скважин своими руками

Далеко не всегда возможно оборудовать загородный дом артезианской скважины. Главная причина – отсутствие финансовых возможностей. Тем более, если дом используется в теплое время года, то такая конструкция нецелесообразна. Чтобы найти воду своими руками для небольшого домика, достаточно оборудовать неглубокую скважину в верхних водоносных слоях.

Малогабаритная буровая установка

Главные условия для бурения скважин на воду являются:

грунтовые воды не должны залегать глубже от поверхности, чем на 20 метров;
в процессе бурения не должно быть твердых пород, поскольку самодельная установка может бурить только мягкую почву.

Для того чтобы изготовить самостоятельно такое оборудование, нужно обладать знаниями, а также слесарным опытом. Для того, чтобы облегчить работу, рекомендуем воспользоваться нашими советами. На данный момент существуют три типа буровых установок, о которых мы расскажем в нашей статье. Но самостоятельно можно сделать два из них – это вращательные и ударно-канатные.

Ударно-канатные проще в изготовлении, поскольку для этой работы не нужно применять никакое сложное оборудование. Для этого нужно просто сделать несложную установку из тех материалов, которые наверняка есть у Вас. Кроме того, сделать скважину при использовании данного типа оборудования можно даже самостоятельно, Вам не нужны будут помощники.

Процесс бурения заключается в том, что с большой высоты вниз опускается труба, на конце которой есть острый наконечник. Другой конец этой трубы нужно привязать канат и закрепить к корпусу. На практике это выглядит следующим образом: при падении трубы с высоты и удара о почву, часть грунта отслаивается и поднимается вверх. Таким образом, происходит процесс углубления. Так продолжается до тех пор, пока не получиться скважина достаточной глубины. После того, как сделаете несколько ударов, трубу нужно поднять наверх для того, чтобы удалить грунт, который находится внутри трубы. На поверхность нужно вытащить с помощью лебедки. Чтобы прочистить, нужно использовать тяжелый молоток, которым бьют по корпусу трубы. Данный способ известен очень давно, он использовался еще в Древнем Китае.

Для вращательного типа бурения используется бур. Он врезается в почву вращательными движениями, а также подает наверх грунт. Для такого типа бурения Вам потребуется помощь по крайней мере одного помощника. Вместе с помощником, который находится на другой стороне штанги, Вы должны крутить с помощью лома или металлической трубы.

https://www.youtube.com/watch?v=O-YofTOLgCg

Такой метод характеризуется высоким уровнем продуктивности. Если грунт мягкий, скважину возможно пробурить на протяжении очень короткого времени. Для установки нужны будут бур соответствующего диаметра, штанги, которые будут использоваться по мере углубления, а также трубы или ломы, чтобы привести в движение установку.

Можно использовать два типа бура: ложковый и спиральный. Сделать их можно самостоятельно. Об этом мы расскажем в нашей статье.

Как сделать ударный бур

Чтобы сделать своими руками ударный бур, нужно полностью следовать нашим рекомендациям. С его помощью Вы сможете значительно сэкономить на обустройстве скважины.

Первое, что нужно сделать – это соорудить треногу в том месте, где будете бурить. Она должна быть высотой примерно 3 метра. Сверху закрепляем канатный блок. Чтобы поднимать трубу (патрон), нужно использовать лебедку, поскольку имеет достаточно большой вес. Лебедку закрепляем на одну из опор треноги.

Установка для ударного бурения скважины

Чтобы сделать патрон для данной конструкции, нужно использовать толстостенную трубу. Она должна быть достаточно тяжелой, чтобы могла пробивать почву. Нижний конец нужно хорошо заострить, а сверху делаем отверстие, где будет крепиться канат для поднимания и опускания. Нижняя часть будет подвергаться сильным нагрузкам, поэтому, чтобы она в процессе работы не деформировалась, её нужно хорошо закалить. Затачивать можно несколькими способами. В первом случае только стенку, а во втором – сделать зубцы.

Чтобы было проще вынимать почву из патрона, который накапливается в процессе, в верхней части нужно проделать радиальные отверстия или прорези.

Для того чтобы работа была более продуктивной, по возможности можно использовать более мощную лебедку, соответственно патрон можно сделать тяжелее. Сверху можно установить грузы из стали.

Как изготовить винтовой бур

Спиральный бур еще называют шнековым. Для того, чтобы его сделать самостоятельно, потребуется толстостенная труба, которая будет использоваться в качестве вертикальной штанги, режущий инструмент из твёрдосплавного материала внизу трубы, а также витков спирали вдоль всей штанги. Для витков нам потребуется закаленная сталь.

Чертеж винтового бура

Чтобы углубляться в грунт, устройство нужно вращать. В процессе режущая часть будет врезаться в почву, а витки подавать грунт на поверхность. Таким образом, грунт, который выталкивается на поверхность, будет создавать дополнительный груз при бурении. Чтобы эффективность была максимальной, бур нужно периодически вынимать на поверхность и прочищать.

Одним из самых простых и часто используемых типов самодельных буров является дисковый. Чтобы его сделать, нужна будет толстостенная труба и диск из стали. Толщина диска должна быть от 4 до 6 мм диаметром, соответствующим диаметру скважины.

Нижняя часть трубы затачивается, можно приварить острый наконечник из закалённой стали. Диск нужно распилить пополам. Внешнюю часть обеих половин нужно хорошо заточить или сделать зубцы. Затем их привариваем с разных сторон к штанге. Расстояние от диска к наконечнику должно быть 12,5 см. Они должны располагаться к продольной оси под углом 70⁰, таким образом, между половинками получиться угол 40⁰.

Сверху на вертикальной штанге делаем резьбовую муфту для того, чтобы наращивать длину бура в процессе углубления.

При изготовлении шнека лучше подойдет диск циркулярной пилы. При этом нужно, чтобы диаметр был подобран правильно в соответствии с диаметром будущей скважины.

Изготовление винтового бура – процесс сложнее. Для его изготовления нам потребуются стальные полосы, которые в процессе нагревания скручиваются. Соседние витки должны располагаться на расстоянии друг от друга равной ширине лопасти.

Как сделать ложковый бур

Если Вы хотите сделать скважину в мягких породах грунта, лучше всего для этого дела подойдет такой тип бура. Бур-ложка разрыхляет грунт одновременно внизу и по бокам отверстия. Почва собирается в цилиндрическом корпусе, поэтому нужно иногда вытаскивать бур и прочищать от накопившейся почвы.

Для изготовления также потребуется толстостенная труба соответствующего скважине диаметра. В процессе изготовления нужно будет использовать сварочный аппарат, а также слесарные инструменты.

Образец ложкового бура

В трубе делаем продольный надрез, затем придаем трубе вид, напоминающий ложку. Для этого используется тяжёлый молот и лом. Нижнюю часть нужно заточить и приварить по центру толстое сверло.

Сверху привариваем штангу таким образом, чтобы она была сдвинута в сторону примерно на 1 сантиметр. Все части, которые будут участвовать в разрезании грунта, нужно закалить. Размер выреза подбирается в соответствии твердости грунт. Чем мягче и суше грунт, тем размер должен быть меньше.

kolodeconline.ru
