Колодец из кирпича для скважины

для канализации, водопровода, декоративного, дренажного

Кладка колодца из кирпича любого типа происходит по одному и тому же принципу. Различия заключаются в размерах и форме, что зависит от предназначения конструкции. Решившись на строительство кирпичного сооружения, нужно знать его плюсы и минусы, а также основное устройство.

Плюсы и минусы кирпичных колодцев

Сооружение из кирпича является одним из популярных вариантов, а объясняется это большим количеством преимуществ:

1. Вес кладки из кирпича меньше по сравнению с массой бетонных колец. Стены колодца создают на основание меньшую нагрузку, что не требует проводить дополнительных операций по укреплению.
2. Строительный материал проще доставить на место укладки. Отпадает необходимость использования погрузочно-разгрузочной техники.
3. Работу по кладке стен легко делать руками без посторонней помощи. В варианте с бетонными кольцами потребуется подъемная техника.
4. Качественная кладка из кирпича выдерживает большие нагрузки, прослужит несколько десятилетий.
5. Колодцы обычно выкладывают круглые или прямоугольные. Изредка требуется сооружение неопределенной формы. Кирпич позволяет воплотить любое пожелание.
6. Плюсом считается бюджетная цена материала. Вдобавок стены шахты можно выложить из б/у кирпича, который иногда достается совершенно бесплатно.

Несмотря на множество преимуществ, от возведения кирпичных колодцев иногда отказываются. Проблема связана с существующими недостатками:

1. Кирпичная кладка неустойчива перед сезонным движением грунта. Давление почвы сбоку смещает кирпичи. Происходит разгерметизация. Через трещины в шахту попадают грунтовые и дождевые воды.
2. При возведении стен важно выдержать правильно уровень. Если этого не сделать, возникнет угроза обрушения кладки. Грамотно выдержать уровень стен способен опытный каменщик.
3. Не всякий материал подходит для строительства. Например, колодец из силикатного кирпича нежелательно возводить. В сырости он разлагается. Подходит только красный кирпич, но и здесь существуют проблемы. Плохой обжиг, наличие трещин и других дефектов уменьшает срок эксплуатации материала.
4. Минусом кирпичной кладки является негладкая поверхность стен. Если колодец предназначен для канализации, его сложно чистить. Стены обрастают нечистотами. Намного проще ситуация с пластиковыми аналогами. Емкости чаще выбирают для выгребных ям, так как на гладких стенках ничего не задерживается.
5. Особенностью красного кирпича является высокая пористость. Нечистоты впитываются в тело стенок. Гнилостные бактерии делают свое плохое дело. Из колодца начинает исходить неприятный удушающий газ, избавиться от которого очень сложно.

С учетом всех плюсов и минусов можно определиться, стоит ли отдать предпочтение колодцу из кирпича или выбрать современный пластиковый аналог.

Виды колодцев из кирпича

По форме разновидности колодцев нельзя различать. Конструкцию можно сделать квадратную, круглую, овальную, многоугольную. Все зависит от потребности и личных предпочтений хозяина. Чаще всего сооружению придают прямоугольную или круглую форму. Основным различием является предназначение колодцев:

1. Инспекционные сооружения помогают проводить контроль рабочих узлов системы.

2. Дренажные сооружения служат для сбора и отвода сточных вод. Колодцы используют в системе ливневой канализации.

3. Колодцы для станций устанавливают на скважине при обустройстве водоснабжения. Внутри может стоять станция или другое вспомогательное оборудование.

4. Декоративные сооружения возводят ради украшения участка. Иногда внутри прячут скважину, рабочий инвентарь.

5. Колодцы для воды являются источником водоснабжения. Их обычно выстраивают на участке, где нет скважины и центрального водопровода.


Так как каждый вид сооружения предназначен для разных целей, то имеются и различия в устройстве.

Устройство колодца из кирпича

Общая схема устройства канализационных колодцев из кирпича всех типов одинакова. Сооружение состоит из следующих элементов:

1. Рабочая камера представляет собой весь внутренний объем колодца. Размер шахты зависит от предназначения сооружения из кирпича. Например, объем выгребной ямы рассчитывают с учетом количества ежесуточного поступления стоков.
2. Крышка исполняет роль укрытия рабочей камеры. Она обязательно оснащена люком.
3. Дно колодца аналогично устраивают по его предназначению. Герметичность обеспечивает бетонное основание. Фильтрационное дно дренажного колодца состоит из щебня и песка.

В зависимости от предназначения сооружения, существует еще один нюанс устройства. Если требуется подвод коммуникаций, в стенке или днище прорезают отверстия. Колодцы для питьевой воды оснащают оголовками с подъемным механизмом для ведра.

Сколько кирпича нужно на колодец

Чтобы знать, сколько понадобится строительного материала, нужно вычислить объем кирпичного колодца по геометрической формуле. К полученному результату добавляют небольшой процент запаса. Он нужен в случае погрешностей расчетов, боя кирпича во время доставки и погрузочно-разгрузочных работ.

Совет! Чтобы рассчитать расход кирпича для круглого колодца, надо его глубину умножить на радиус и неизменную величину – 3,14.

Важно учесть, что расчеты всегда будут примерные. Количество кирпича в кладке зависит от толщины раствора на швах. Обязательно учитывают параметр стены. Колодцы обычно выкладывают в полкирпича, но иногда толщину кладки увеличивают до 1 или 1,5 кирпичины.

Как обложить колодец кирпичом своими руками: пошаговое руководство

Кладка колодцев всех типов происходит по одному принципу. Различаются нюансы, зависящие от предназначения конструкции.

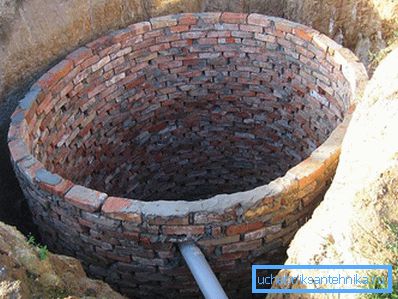

Колодец для канализации из кирпича

Сложнее всего обустроить канализационный колодец из кирпича из-за его специфического предназначения. В первую очередь важно правильно выбрать место установки. От фундамента жилого дома его отдаляют минимум на расстояние 5 м, максимум – зависит от особенностей участка. Сильно отдалять нежелательно. Усложнится сток по трубопроводу. Важно яму для нечистот расположить по прямой линии от выхода канализации из дома. Повороты на трубопроводе чаще забиваются твердыми отложениями.

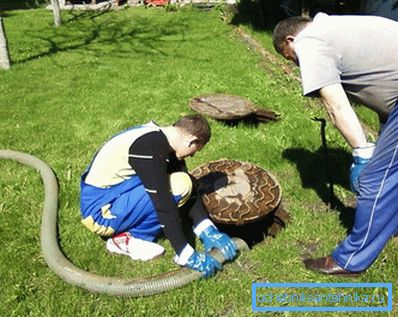

Важно предусмотреть метод откачки нечистот. При использовании ассенизаторской машины продумывают подъезд до сливной ямы. От источников воды негерметичные сооружения с фильтрационным дном отдаляют до 30 м.

К канализационным сооружениям относятся и смотровые колодцы, помогающие осуществлять обслуживание рабочих узлов. Их ставят на трассах большой протяженности. Минимальное расстояние от дома выдерживают 3 м, а максимальное – 12 м.

Еще одним важным нюансом канализационного накопителя нечистот является его объем. Этот параметр надо выяснить перед тем, как рассчитывать количество кирпича. Исходят из того, что один человек в сутки способен расходовать до 200 л воды. Для расчетов объема необходимо умножить показатель на количество проживающих в доме людей. К полученному результату еще добавляют показатель расхода воды каждого бытового прибора (стиральная и посудомоечная машина).

Расчеты для обычной канализации выполняют с учетом количества стоков за 1 сутки. Если возводить из кирпича камеры септика, то полученный объем еще умножают на 3. Это связано с работой бактерий. За трое суток микроорганизмы перерабатывают в септике органику. Значит, камеры из кирпича должны вместить весь объем нечистот, поступающих за 3 дня.

Глубину канализационных колодцев делают до 3 м при условии глубокого расположения подземных вод. Глубже делать не желательно, так как усложнится обслуживание. При необходимости увеличить объем ямы, ее расширяют. Для септиков это происходит за счет возведения дополнительных камер из кирпича.

Для кладки стен канализационного сооружения используют глиняный, хорошо обожженный кирпич. Чтобы не ошибиться в расчетах, сначала проще высчитать количество кирпича на один ряд круглого колодца, а затем умножить результат на количество рядов шахты.

Совет! За сутки до начала работ красный кирпич смачивают водой, чтобы он не тянул влагу из раствора.

Пошагово строительный процесс состоит из следующих действий:

1. На участке наносят разметку будущего котлована. Выемку земли осуществляют вручную лопатой. С большой глубины выбрасывать грунт проблематично. Понадобится участие второго человека. Землю извлекают с помощью ведра, привязанного веревкой. Котлован по размеру выкапывают больше от габаритов шахты из кирпича. Зазор нужен, чтобы снаружи оштукатурить стенки, подвести коммуникации.

2. Дно котлована обустраивают с учетом назначения колодца. Если канализационная яма герметичная, насыпают подушку из песка и щебня толщиной 20 см. На подкладки из половинок кирпича укладывают армосетку из прута диаметром 10-12 мм. Дно заливают бетоном. После застывания примерно через 2 недели монолитное основание исполнит роль фундамента. На него сразу выкладывают стены из кирпича.

3. Дно фильтрующего колодца обустраивают по другому принципу. Сначала устанавливают опалубку под фундамент. Из прутов связывают армокаркас формой короба. Металлоконструкцию располагают между стенками внутри опалубка, заливают бетон. Толщины фундамента достаточно 20 см. Дно после выкладки всех рядов шахты кирпичом засыпают песком толщиной 20 см и щебенкой – 40 см. Подсыпка образует фильтрационный слой.

4. Когда фундамент застынет, останется выложить колодец из кирпича своими руками, подняв стены до уровня земли. Кладку выполняют на цементном растворе. С помощью отвеса или уровня проверяют вертикальность сооружения. Готовые стены снаружи и изнутри оштукатуривают, дают время застыть раствору.

5. Пока штукатурка застывает, до колодца прокапывают траншеи, прокладывают канализационные трубы. На стенах отмечают места врезки. Перфоратором аккуратно пробивают отверстия. После вставки трубы зазоры заделывают бетоном.

6. Следующим этапом идет кладка горловины колодца из кирпича, которая должна выступать выше уровня земли. Достаточно пройти несколько рядов, постепенно сужая их до диаметра смотрового люка, который укладывают сверху на кладку из кирпича.


   Совет! Чтобы избежать кладки горловины из кирпича, шахту колодца можно накрыть готовой бетонной плитой со встроенным люком.

7. Предпоследним этапом строительства идет гидроизоляция стенок. Изнутри шахты и снаружи колодец обмазывают битумной мастикой. Можно растопить куски битума на костре и готовую массу перемешать с соляркой. Снаружи дополнительно к битуму приклеивают рубероид одним слоем.

Теперь осталось засыпать зазоры землей между стенками котлована и колодца. В перекрытии просверливают отверстие, вставляют пластиковую вентиляционную трубу диаметром 50 мм. Сверху надевают защитный оголовок в форме грибка.

Колодец для водопровода из кирпича

По предназначению водопроводный колодец считается смотровым. Внутри шахты располагают запорную и регулировочную арматуру, станцию, скважину с глубинным насосом. Чтобы выложить колодец из кирпича под водопровод, выполняют аналогичные действия, но есть свои нюансы. Глубина шахты зависит от того, насколько заглублен узел, требующий обслуживания. Ширину для домашнего сооружения определяют индивидуально по своему телосложению. Человеку удобно должно быть обслуживать оборудование, управлять запорной арматурой.

Состав раствора для кладки кирпича аналогично состоит из цемента и песка, но пропорции зависят от типа грунта на участке. Если земля сухая – 1:4, влажная – 1:3. При глубоком залегании подземных вод необязательно даже оштукатуривание и гидроизоляция. Раствором только тщательно затирают все швы. При высоком залегании грунтовых вод оштукатуривание и гидроизоляцию стен обязательно выполняют с обеих сторон.

Для спуска в шахту обустраивают лаз. Самыми распространенными вариантами является установка приставной лестницы или изготовление ступенек. Во втором варианте из отрезков арматуры выгибают скобы. Их вмуровывают в швы между кирпичами на расстоянии 35 см друг над другом.

Дренажный колодец из кирпича

Под общим понятием скрывается группа колодцев, используемых в ливневой канализации. По предназначению они бывают трех видов:

1. Смотровые дренажные сооружения устанавливают на поворотах трубопровода, пересечении нескольких веток. Они могут располагаться на прямой длинной трассе через каждые 40 м. Дренажные колодцы обустраивают сливом. Если его нет, по мере заполнения организовывают откачку, чистят твердые отложения механическим путем.

2. Водоприемные дренажные сооружения являются конечной точкой ливневой канализации. Здесь собирается вода со всех веток системы. Дно обычно делают герметичное. По мере наполнения стоки выкачивают в общую канализацию или применяют для хозяйственных нужд. Оптимальная ширина шахты – от 70 до 100 см. Внутри располагают лестницу, насос для откачки стоков.

3. Фильтрационные дренажные сооружения устанавливают на участках, где требуется поглощение большого объема воды. Ярким примером выступает автомойка. На площадке устанавливают колодцы, обсыпанные вокруг водопроницаемым материалом, например, щебенкой и песком. Аналогичную подушку толщиной 30 см обустраивают на днище шахты. Поступающая вода фильтруется через насыпные слои, впитывается вглубь земли. Если дренажное фильтрационное сооружение не справляется со своей работой, лишние стоки откачивают насосом.


Происходит обычно кладка колодца в полкирпича, а иногда в кирпич, если того требуют технические условия.

Декоративный колодец из кирпича своими руками

Цель декоративного сооружения ясна по его названию. Колодец исполняет роль украшения участка. Шахту для него не выкапывают. Под кладку из кирпича заливают фундамент. Самый легкий вариант заключается в снятии лопатой дернового слоя. Яму засыпают песком и щебенкой. Сверху укладывают из прутов армосетку, заливают бетонным раствором. Чтобы стены из красного кирпича не тянули сырость, перед кладкой монолитное основание укрывают рубероидом.

Следующим этапом после возведения стен создают домик для колодца из кирпича, то есть, крышу. Оголовок оформляют кровлей с двумя, четырьмя и большим количеством скатов. Декоративное сооружение используют для клумбы, организовывают хранение инвентаря.

Важно! Внутри декоративной постройки можно спрятать скважину, если обсадная труба выступает выше уровня земли.

Советы и рекомендации

Когда идет строительство или отделка колодца кирпичом, часто возникает проблема сохранения вертикальности стен. Чтобы кладка через пару лет не разрушилась, стоит прислушаться к полезным советам опытных строителей:

1. Невозможно выложить ровные ряды кирпича, если фундамент залит неравномерно.
2. Ровность всех последующих уровней зависит от правильной укладки кирпичей первого ряда. Важно тщательно проверить плоскость уровнем, натянуть шнур. Не лишним будет отследить укладку по уровню каждую кирпичину первого ряда.
3. Небольшие перепады выравнивают раствором. Однако лишние слои бетона нужно снимать.
4. Ровность стен проверяют на протяжении всего строительства. Вертикальность определяют отвесом, чтобы избежать отклонений.

Больших размеров кирпичные водопроводные колодцы прямоугольной или круглой формы желательно армировать для повышения прочности стен. Процесс подразумевает нарезание канавок под пруты штроборезом прямо по целому ряду выложенных кирпичей. Внутрь пазов укладывают арматуру, заливают бетоном, а сверху традиционно продолжают выкладывать следующий ряд стены.

На видео пример кирпичного септика:

Фото колодцев из кирпича на даче

Заключение

Кладка колодца из кирпича требует соблюдения технологии. Допущенные ошибки станут причиной быстрого разрушения стен.

b-online.ru

Колодец из кирпича: плюсы и минусы

При создании колодца могут использоваться самые различные материалы. В современном мире большой популярностью пользуются пластиковые трубы большого диаметра, а также железобетонные конструкции. Кроме этого может использоваться кирпич для создания кладки. Сегодня кирпичная кладка в качестве колодца возводится крайне редко, что связано с ее недостатками, но есть и несколько достоинств. Рассмотрим плюсы и минусы колодцев из кирпича подробнее.

Содержание

Требования к кирпичному колодцу
Каковы особенности колодца из кирпича
Плюсы колодцев из кирпичных кладок
Недостатки
Особенности проведения строительных работ
Каковы основные проблемы

Требования к кирпичному колодцу

Перед тем как рассматривать особенности колодца из кирпича следует уделить внимание требованиям, которые предъявляются к подобной конструкции. Они следующие:

1. Герметичность.
2. Длительный срок эксплуатации.
3. Стойкость к воздействию окружающей среды.
4. Прочность и надежность.

Все этим моменты следует учитывать при создании колодца для шахты или очистительной системы.

Каковы особенности колодца из кирпича

Рассматриваемая кирпичная кладка практически не отличается от тех, что создаются при возведении других конструкций. Однако можно выделить несколько нюансов:

1. Для того чтобы нагрузка от жидкости распространялась равномерно создается конструкция круглой формы. Цилиндрическая кладка довольно сложна в возведении.
2. При создании колодца используется красный кирпич, который сам изготавливается из глины. Это связано с тем, что глина может отталкивать воду, а значит кладка из красного кирпича обладает высокими изоляционными качествами.
3. В качестве раствора, при применении которого проводится возведение сооружения, применяется состав c высокими изоляционными качествами.

При выборе всех материалов следует учитывать тот момент, что на конструкцию постоянно будет оказывать воздействие повышенная влажность. Кроме этого кладка должна выдерживать и воздействие со стороны окружающей среды, а также накапливаемой жидкости.

Плюсы колодцев из кирпичных кладок

Сильных сторон у кирпичной кладки довольно много. Это связано с повсеместным ее применением при создании самых различных конструкций. Примером назовем нижеприведенные моменты:

1. Кирпичная кладка обладает меньшим весом, чем железобетонные кольца. Именно поэтому создаваемая конструкция давит меньше на основание. Данная особенность определяет то, что меньше труда отводится на подготовку основания.
2. Упрощается процесс доставки основного материала. К примеру, если железобетонные кольца имеют большой вес и требуют наличия специальной погрузочной техники, то кирпич прост в погрузке и транспортировке.
3. Выполнить возведение колодца можно своими руками. Этот момент существенно снижает затраты на строительстве.
4. Правильно создаваемые конструкции могут выдерживать существенное воздействие окружающей среды. При этом ее срок службы весьма велик.
5. Можно создавать конструкции самой различной формы.

Кроме этого к плюсам отнесем то, что при возведении колодца может использоваться кирпич, которые уже ранее использовался. Подобные конструкции получили широкое распространение до появления пластиковых труб большого диаметра. Однако сегодня из-за достаточно большого количества минусов кирпичной кладки она возводится крайне редко.

Недостатки

Минусов у кирпичной кладки весьма много. К основным отнесем следующие:

1. Возводимая конструкция не может выдерживать большое давление, оказываемое со стороны окружающей среды. Примером назовем то, что смещение грунта становится причиной разрушения колодца. В результате может сложиться ситуация, когда от конструкции откалываются отдельные кирпичи.
2. Провести возведение конструкции может исключительно опытный каменщик. Это связано с тем, что только при определенном расположении кирпичей возводимая конструкция может простоять долго. Кроме этого распространенной проблемой является не выдерживание горизонтального уровня, и в результате завала может произойти обрушение стенок. Допущение ошибок во время строительства становится причиной, по которой колодцы служат не долго.
3. Возникают трудности с подбором материала. Даже при покупке нового кирпича есть большая вероятность того, что некоторые кирпичи будут иметь дефект в виде трещин. При их использовании также есть вероятность существенного снижения прочности конструкции. Длительное воздействие влаги еще в большой степени усугубит ситуацию.
4. Еще одна причина, по которой многие решают отказаться от кирпичной кладки и установить пластиковую трубу большого диаметра, это сложности в чистке. В случае канализационного колодца проблемы с чисткой поверхности весьма существенны. Так на поверхности кирпичной кладки может образовываться плесень и накапливаться налет, а чистка путем использования керхера невозможна, так как сильное давление становится причиной размытия раствора.
5. Поверхность кирпичной кладки имеет высокую шероховатость, в результате чего на поверхности образуются наросты налета. Красный кирпич имеет высокую пористость. Поэтому при длительной эксплуатации в воде могут образовываться бактерии, появляется неприятный запах.

В целом можно сказать, что недостатков у кирпичного колодца довольно много. Все эти качества определяют непригодность кирпичного колодца как в системе водоснабжения, так и отвода сточных вод.

Особенности проведения строительных работ

Несмотря на весьма большое количество недостатков у подобных конструкций, она возводится крайне часто. Это связано с простой проведения строительных работ. Так для их проведения требуются следующие инструменты:

1. Молоток-кирка.
2. Лопатка.
3. Строительный уровень.
4. Правило.
5. Растворная лопатка.
6. Порядовка.
7. Отвес.
8. Шнур из капрона.
9. Расшивка.

Вышеприведенный список инструментов определяет то, что для выполнения строительных работ не требуется больших вложений на подготовительном этапе. Именно этот момент можно назвать положительной стороной возведения колодца из кирпичной кладки.

Основные проблемы

При возведении колодца возникает проблема, связанная выдерживанием требуемого вертикального уровня. В подобном случае велика вероятность обрушения сооружения. Именно поэтому следует учитывать нижеприведенные рекомендации по проведению работу:

1. Уделяется много внимания созданию равномерного основания. Только в этом случае кладка получается ровной.
2. От того, как будет уложен первый ряд зависит многое. Поэтому при их укладке всегда используется уровень. Для ускорения процесса кладки проводится натягивание шнура между несколькими кирпичами. Однако следует проверять положение каждого кирпича в отдельности, что позволит исключить возникновение угла наклона стен.
3. Нужно уделять особое внимание снятию лишнего слоя бетона со швов для получения ровной поверхности.
4. Каждый последующий уровень также следует проверять при помощи уровня. Даже малейший наклон станет причиной сильного отклонения стены от вертикальной плоскости.
5. Для повышения срока службы конструкции проводится оштукатуривание поверхности.

Другой наиболее распространенной проблемой назовем невысокую прочность конструкции. Из-за длительного воздействия влаги используемый клеящий состав может потерять свои свойства. Именно поэтому следует выбирать цемент высоких марок и проводить его смешивание в пропорциях, которые обеспечат водостойкие качества.

Из-за того, что конструкция создается путем использования отдельных кирпичей определяет относительно невысокую прочность стенок. Пути решения проблемы могут быть разными, но чаще всего проводится армирование конструкции по периметру:

1. В кирпичах создаются специальные канавки, предназначенные для арматуры. Они создаются путем использования штробореза или болгарки.
2. После этого проводится укладка выбранной арматуры. При укладке арматура заливается цементным составом, что существенно повысит прочность всей конструкции.

За счет армирования существенно повышается жесткость конструкции, а значит и ее устойчивость к давлению со стороны окружающей среды или жидкости.

В заключение отметим, что при создании колодцев небольшой емкости можно использовать красный кирпич. Однако для создания современных систем в последнее время применяются исключительно трубы из пластика большого диаметра. Они обладают лучшими эксплуатационными качествами, чем кирпичные колодцы.

oborudovanie1.ru

Технологический процесс кладки колодцев из кирпича

Выбор места для строительства

Схема залегания водоносных пластов и типы колодцев

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

• Какая глубина водозаборного сооружения у них на участке.
• Какой объём воды оно даёт.
• Когда было построено.
• Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

• от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
• минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
• до любых хозяйственных строений на участке – 1 м;
• деревья должны находиться на расстоянии минимум 4 м;
• от кустарников до водозаборного сооружения отступают минимум 1 м;
• от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Какой материал лучше использовать для колодезной кладки

материал и инструменты

Для начала правильно подберите строительный инструмент, вам будет необходимо:

• лопатка
• молоток-кирка
• порядовка
• строительный уровень
• растворная лопата
• правило
• шнур причалка
• отвес
• расшивка

После проверки инструмента в наличии, можно начинать кладку колодца.

Колодезная кирпичная кладка выполняется из обычного керамического кирпича, силикатный кирпич не подходит по ряду своих характеристик. Укладывая кирпичи, определитесь с методом кладки. Это может быть способ тычковых рядов или ложковых. Правильная перевязка швов во время укладки кирпича есть залогом прочности строения.

Кирпичные колодцы круглой формы укладывают тычковыми рядами. Тычкой называют короткую сторону кирпича, соответственно ложкой – длинную

Важно правильно укладывать кирпичные перемычки. При кладке перемычки, кирпичи кладут, сужая внутри и расширяя снаружи

Промежутки между кирпичами плотно заделывайте раствором, избегая пустот.

Подготовительные работы

Если вы решили своими руками вырыть колодец, то перед этим нужно произвести разведку почвы, чтобы определить наличие и глубину грунтовых вод. Видео в этой статье показывает, как производится поиск воды на участке с помощью бурения.

В зависимости от глубины воды, используются разные виды колодцев. Если глубина значительная, то более верным решением будет использовать трубчатый колодец, так как его конструкция надежней и монтируется быстрее обычного, но самостоятельно сделать его не получиться. Для этого нужно бурить скважину и ставить насос с водяным фильтром.

Если глубина не очень большая, то можно выкопать гидротехнический шахтный колодец. Для получения воды без насоса, устанавливается специальный каркас. Он удерживает грунт, и не загрязняет воду, а также убирает приток воды с верхних слоев почвы, которая не подходит для питья.

Виды шахтных колодцев

Выбор и расчет материалов

В качестве материала для стен можно использовать не только строительный кирпич, но и камень, однако будет сложнее из-за разных размеров булыжников. Для этих работ используют только глиняный кирпич (например, рядовой полнотелый) и цементный раствор. Никакие другие материалы, например двойной силикатный кирпич М 150 не подойдет для колодца по двум причинам: они быстро разрушаются при постоянной влажности.

Чтобы колодцевая кирпичная кладка была долговечной, нужно отобрать кирпичи без трещин и сколов. Чтобы посчитать количество кирпичей на строительство воспользуйтесь формулой для определения площади: 2Pi * R * h. где Pi = 3,14. R – радиус, h – глубина котлована. Например, расчёт площади для колодца глубиной 3 м с радиусом 0,5 м будет выглядеть таким образом:

Стандартная площадь грани кирпича 0,01625 м2, поэтому в нашем случае понадобиться 580 штук. Также нужно учитывать толщину раствора, но покупать материал с запасом на бой (узнайте также как построить баню из кирпича своими руками ).

Преимущества и недостатки водопроводных колодцев

Виды шахтных колодцев в зависимости от глубины

К достоинствам таких водозаборных сооружений стоит отнести следующее:

• Большой срок службы. Железобетонная или пластиковая конструкция может прослужить полвека.
• В сравнении с расходами на устройство скважины затраты на сооружение шахтного сооружения значительно ниже.
• Размеры таких водозаборов позволяют без труда выполнять их очистку. Кроме этого внушительный диаметр способствует тому, что можно использовать любые глубинные насосы для устройства системы водоснабжения дома.
• Для монтажа водозаборного колодца вам не нужно получать никакие разрешения на строительство. Достаточно лишь зарегистрировать сооружение.

Однако у данных водозаборных конструкций есть и недостатки:

Выкапывание глубокой ямы требует значительных физических затрат. В зависимости от глубины залегания водоносного пласта вода может быть непригодной для питья (не соответствует требованиям СНиП на питьевую воду). Такую воду можно использовать только для хозяйственных нужд и полива огорода. Чтобы ваш колодец давал качественную питьевую воду, необходимо устройство хорошего фильтра. Это повлечёт за собой дополнительные расходы. Если гидроизоляцию сооружения выполнить некачественно, то со временем поверхностные и грунтовые воды могут попадать в ствол и загрязнять чистую питьевую воду в нём

Именно поэтому при монтаже сооружения так важно тщательно выполнить устройство гидроизоляции и герметизации швов

Водяной колодец из камня

Материалом для строительства колодцев служит не только древесина. Колодцы из камня и бетона служат в 2-3 раза дольше, чем деревянные. Кроме того, на гладких стенах неорганического происхождения меньше грибка и слизи, да и чистятся они легче. Поэтому более высокая стоимость вполне оправдывает себя.

Природный камень (песчаник или известняк) отесывают. Внутренняя поверхность должна быть ровной или вогнутой. В отличие от кирпичных колодцев камень не одинаков по размеру. Поэтому вся кладка сопровождается отесыванием камня, для того, чтобы сколоть выступ и придать нужную форму. Сами камни должны быть чистыми, без трещин, весом 30-40 кг. Отесывание можно выполнять как обычным молотком, так и при помощи более тяжелых инструментов. Сначала камни раскладывают в кучи по размеру, затем укладывают без раствора, проверяют, хорошо ли они подобраны, затем разбирают и укладывают снова, уже на раствор. Необходимо помнить, что раствора, при строительстве колодца из камня требуется больше, чем при строительстве из кирпича, так как камни неровные, и зазоры между ними больше. Если камни разные по размеру, то их укладывают слоями.

На крупные кладут слой мелких, а затем мелкие накрывают крупными. Кладка должна быть ровной не только с внутренней стороны, но и с внешней, так как при опускании колодца, что неизбежно произойдет, выступающий камень может зацепиться за грунт и кладка будет разорвана. В образовавшуюся щель в колодец будет поступать верховая вода. В худшем случае колодец будет разрушен. Толщина стенок кладки может быть от 30 до 50 см, что зависит от глубины колодца.

Самым сложным моментом при строительстве каменных колодцев является укрепление кладки арматурой и связка швов. Дно котлована обязательно необходимо выровнять. Заранее изготавливают три рамы. Нижняя должна быть из более прочного материала, так как на нее придется вся тяжесть камня. Это может быть металл, бетон или прочное дерево. Она должна быть толщиной 10-15 см, это зависит от прочности материала. Металлическая, например, может быть тоньше, а деревянная — толще. По внешнему диаметру она должна быть шире кладки на 5-6 см, по внутренней стороне должна совпадать с кладкой. Если рамы деревянные, то их изготавливают из нескольких слоев досок, скрепленных длинными и загнутыми с обратной стороны гвоздями. Вторая и третья рамы могут быть тоньше и меньшего диаметра. Все рамы скрепляют между собой арматурой (металлическими стержнями). Стержни должны быть очень жестко закреплены в рамах.

Для этого применяются стержни с резьбой на концах, и крепят их к рамам при помощи гаек и шайб. Сначала сборку нижней и средней рамы осуществляют на земле, затем конструкцию опускают в котлован. Всю конструкцию в шахте необходимо закрепить досками или бревнами. На нижнюю раму укладывают слой раствора и поднимают кладку до средней рамы. Не доходя до средней рамы 8-10 см, укрепляют арматуру и верхнюю раму. Затем укладывают камень до верхней рамы. Для того, чтобы кладка была идеально ровной, можно изготовить шаблон, который может быть как в виде кольца, так и в виде полукольца. Но его диаметр должен быть на 1см меньше, чем сама кладка, для свободного продвижения внутри нее. Если поступление воды в колодец боковое, то необходимо оставить несколько отверстий для вставки в них фильтров. Сразу же необходимо закреплять в кладке металлические скобы для того, чтобы можно было спуститься в колодец для его очистки.

Сооружение колодца

Выкапывание ямы для колодца шахтного типа

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Копание ствола и установка колец

Укладка железобетонных колец в яму колодца

Работу ведут в таком порядке:

1. Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
2. Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
3. Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Сооружение водоприёмника и фильтра

Пример водяного фильтра из речной гальки на дне колодца

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

1. Откачивают мутную воду со дна колодца.
2. Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
3. Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
4. Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
5. Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно  утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

Пример деревянного оголовка для защиты шахты колодца

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

• Для сохранения чистоты воды обустройте крышу с хорошим свесом.
• На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Технология и особенности выполнения

а)-в) Три варианта кладки угла здания 1.Внешняя и внутренняя стенки колодца. 2. Проем, заполненный утеплителем. 3. Вертикальные перемычки (диафрагмы). Горизонтальная перемычка (армирующая сетка или арматура).

Как уже было отмечено, сложность колодезной кладки несколько выше, чем обычной, но осилить ее при наличии опыта работы каменщиком несложно. При небольшом опыте работы желательно вооружиться подробным чертежом-порядовкой

Особенно это важно на начальном этапе. Пример фрагментов такого чертежа приведен на рис

2.

Здесь на рис. 2а изображена схема нечетных, а на рис. 2б — четных рядов кладки. Для обеспечения надежной связи между стенками после каждого шестого ряда укладывается горизонтальная перемычка. Для этой цели обычно используется армирующая сетка (см. рис. 2в).

На этом же рисунке обозначены цифрами:

1. Внешняя и внутренняя стенки колодца.
2. Проем, заполненный утеплителем.
3. Вертикальные перемычки (диафрагмы).
4. Горизонтальная перемычка (армирующая сетка или арматура).

Кладка вертикальных перемычек должна быть надежно перевязана с продольными стенками. Их толщина может составлять 1-3 горизонтальных ряда. Чем больше толщина перемычек, тем прочнее конструкция, но ухудшается теплоизоляция. Вместо кирпичных возможен подбор перемычек из арматурных штырей толщиной 6-8 мм. Для надежности их концы загибаются.

По-разному может быть выполнена и выкладка углов. Устройство нескольких ее вариантов показано на рис. 3. Цифровые обозначения здесь те же, что и на рис. 2. Краткие характеристики этих вариантов:

• вариант, предусматривающий лишь две параллельных стенки (а), самый экономичный, но и наименее прочный;
• вариант с утолщением наружных стенок (б) требует больше стройматериала, но прочность кладки увеличивается;
• вариант со сплошной выкладкой угла (в) — самый прочный, но и наименее экономичный.

По меньшей мере, два ряда кирпичей под оконными проемами должны быть сплошными. Кроме того, в этих случаях желательно усиление кирпичных стен армирующей сеткой. Когда кладка наружных стен закончена, над последним рядом обычно осуществляется заливка железобетонного армирующего пояса

Это особенно важно в том случае, когда намечается соорудить фронтон из кирпича

Как уже отмечалось, при всех своих достоинствах колодезная конструкция не является самым ее прочным вариантом. Поэтому, чтобы удержать достаточно тяжелый фронтон из кирпича, наличие армирующего пояса крайне желательно.

И еще одно важное замечание. Как и любая кирпичная кладка в зимних условиях, колодезная должна выполняться с удвоением количества армированных швов, обеспечивающих усиление кирпичной кладки, и использованием соответствующего раствора

Засыпка внутри колодцев при этом должна быть абсолютно сухой, не содержащей смерзшихся включений. Желательно также использование дополнительных вкладышей из сухих шлакоблоков.

Технология кирпичной кладки

этапы укладки колодца

До начала кладки кирпичного колодца устраивают бетонное основание толщиной 10-15 см. Грунт под основанием должен быть тщательно выровнен. Обязательно используйте приборы для проверки уровня.

Тщательно проконтролируйте, чтобы днище колодца было расположено горизонтально. Смастерите три круглых рамы, диаметр верхней 1 метр, размер нижних рам увеличивайте пропорционально. Две верхние рамы делают из дерева, нижнюю раму изготавливают из металла.

Чтобы быть уверенным в правильной форме будущего колодца, сделайте шаблон. С помощью крючков он крепиться на кирпичный ряд и кладка колодца из кирпича будет проходить спокойно и уверенно.

обща схема колодца в разрезе

При использовании шаблона даже не имея профессиональных навыков, вы точно выполните все работы.

Выполняя кладку, поэтапно поднимайте шаблон на следующий уровень ряда. Для укрепления кирпичного слоя, каждые пять рядов прокладывайте арматуру. От края кладки прокладывайте арматуру на расстоянии 20-25 мм.

Следите за тем, чтобы в процессе работы кладка кирпича не упиралась в промежуточную рамку. Рамы должны стоять вертикально и горизонтально, их установка проверяется специальными приборами. Уровень регулярно на протяжении всех работ проверяйте отвесом и уровнем. Располагайте кладку кирпича за 50 мм, зону между кладкой и рамой заложите раствором, для экономии и прочности раствора засыпьте щебень.

При кладке учтите следующие моменты :

1. 1. Свежеуложенный раствор следует тщательно уплотнить, чтобы не было зазоров и пустот. Затем нужно сжать раму, для плотного прилегания к нему.
   2. Если поступление воды предполагается с боковых отверстий, внизу кладки заранее предусмотрите небольшие отверстия для закрепления фильтров, фильтрование происходит за счет вставки пористого бетона.
   3. Как с наружной, так и с внутренней стороны кирпичной кладки, нужно наложить слой штукатурки. Для внешней стороны необходимо учесть размеры котлована, в котором производится кирпичная кладка колодцем. Для внутренней стенки — окончательный диаметр колодца. Раствор берется из расчета 1:1 или 1:2 и вырабатывается быстро, чем дольше раствор простаивает, тем слабее штукатурка в последствие.

пример схема колодца

1. При кладке округлого колодца делается постепенное сужение к верхней части сооружения. Для этого переход от нижней к верхней части колодца делают с постепенным напуском до 3 см. Сужение производят с трех сторон колодца, оставляя четвертую сторону отвесной по всей высоте кладки. На этой стороне предусмотрены ходовые скобы. Они встраиваются в кирпичную стену по ходу работы в шахматном порядке и образуют лестницу. Для длительного срока службы, скобы, перед заделкой их в кирпичную стену колодца, красят водостойкой краской.

Никогда не забывайте о правилах эксплуатации колодца. Иногда возникает потребность почистить колодец и необходимо спуститься в шахту. Перед тем как совершать подобные манипуляции, обязательно проверьте воздух в колодце на наличие углекислого газа. Для этого необходимо опустить зажженную свечу в колодец. Если пламя не гаснет, то смело можно опускаться в шахту. Иначе в течение 20-30 минут колодец нужно обязательно проветрить с помощью вытяжного вентилятора.

Тщательно ограждайте доступ детей к колодцу. Скважина должна быть всегда закрыта специальной крышкой. Во избежание детских игр и попадания мусора в питьевую воду. Как устроен колодец смотрите подробнее на :

Наши рекомендации:

• Светодиодная тротуарная плитка
• Дорожки из красного кирпича
• Технология производства тротуарной плитки
• Кладка кирпичных колодцев

Последовательность выполнения кладки

При наличии хотя бы минимального опыта кирпичная кладка наружных стенок не должна вызвать серьезных затруднений. Требуется грамотный расчет, аккуратность и строгий порядок выполнения технологического процесса:

1. Сначала на фундамент поверх гидроизоляции укладывается два первых сплошных ряда кирпичей. Первый ряд нередко делается тычковым. Это будет основание колодца.
2. Выкладываются вертикальные перемычки на нужном расстоянии друг от друга.
3. Подбор перемычек осуществляется так, чтобы вверху над ними находились балки перекрытий. Устраиваться вертикальные перемычки должны через каждые 0,5-1,17м.
4. Соседние стены должны соединяться проволочными связками.
5. Укладка оконных и дверных проемов, а также нескольких последних рядов должна быть сплошной.
6. Поверх последнего слоя укладывается гидроизоляция.

При малоэтажном строительстве колодезная кладка является идеальным вариантом. В этом случае обеспечивается оптимальный подбор сочетания расхода материалов, трудоемкости и качества теплоизоляции. Основной же ее недостаток заключается в том, что после окончания строительства заменить утеплитель практически невозможно.

Общая технология строительства

Кирпичные колодцы бывают двух видов: круглые и прямоугольные (квадратные). Перед кладкой нужно сделать разметку по радиусу или крайним точкам. Ширина котлована должна быть на несколько сантиметров шире кладки.

Перед кладкой нужно сделать фундамент из бетона, его высота зависит от глубины и наличия грунтовых вод.

Инструкция строительства кирпичного колодца

Круглые стенки выкладываются тычковой кладкой, чтобы маленькие грани образовывали круглую поверхность внутри. В низу должна располагаться рабочая камера, с большим радиусом, чем горловина колодца из кирпича. Для её образования нужно смещать каждый новый ряд на 1,5-3 сантиметра. Таким образом, расширение скважины внизу будет за счет напуска на стены. Для квадратных колодцев нужно делать напуски только с трёх сторон, а четвертая сторона будет ровной для монтажа лестницы.

Лестница делается из П-образных металлических труб (скоб). которые устанавливаются во время кладки в стену.

Тычковая и ложковая кладка

Для надежности кладки нужно смещать смежные ряды на ¼. Кроме того, её армируют и штукатурят. Не жалейте раствора на швах, особенно снаружи. Для дополнительной защиты кирпича от влаги и большей долговечности, можно обработать его проникающей гидроизоляцией.

Обратите внимание! При рытье глубоких ям, нужно уделять особое внимание укреплению стен. Чем глубже вы копаете, тем больше шанс обвала земли

Чтобы избежать этого, рекомендуется каждый 1 метр укреплять грунт временными деревянными кольцами.

Даже самая маленькая кирпичная колодцевая кладка требует наличия хотя бы одного подсобника. Один человек работает с кладкой – второй подает кирпичи, делает раствор.

Кладка снизу

Если колодец глубиной более 5 метров, то обычно делают кладку снизу.

Для этого на дне ямы колышками делается разметка и определяется толщина стенок. Обычно это 1 или 1,5 кирпича. Слишком тонкие стены могут разрушиться из-за движения грунта, и кладка обвалиться.

Каркас для анкеровки

Для безопасной работы нужно сделать 3 круглые рамы: 1 основную железобетонную и 2 дополнительных из дерева. Толщина основной рамы должна быть больше кладки на 5-10 сантиметров, а дополнительные должны быть с одинаковым диаметром относительно кладки. В основной раме по всему диаметру делаются отверстия для арматуры. В них вставляются металлические стержни, которые будут усиливать стены. Сверху на арматуру надеваются дополнительные рамы и прикручиваются гайками (см. фото выше). По мере кладки стен, они будут подниматься, и в итоге совсем снимутся.

Кладка снизу котлована

• Вода со дна откачивается и начинается кладка по арматурному каркасу. Самое главное тут сохранять ровность стенок, особенно это трудно сделать в высоких конструкциях. Для этого вы можете перед началом работ сделать круглый шаблон для проверки.
• При этом нужно не забывать каждый новый ряд смещать относительно предыдущего, чтобы швы не пересекались. Швы заделываются цементно-щебеночным раствором. В конце стены штукатурят изнутри.

Кладка сверху

Кладка сверху более трудна для начинающих мастеров, и тут вам не обойтись без помощи опытного каменщика. Этот способ применяется как для маленьких, так и до глубоких колодцев, при постройке по монолитной технологии.

• Принцип технологии состоит в спуске кладки по заранее подготовленному железобетонному основанию. В нём установлен металлический каркас (так называемый арматурный нож).
• В отличие от кладки снизу, арматура сразу цементируется в бетонное основание, а не устанавливается в просверленные отверстия.
• Когда основание готово, делается кладка по технологии монолитного колодца. При этом сразу происходит штукатурка с внешней стороны. Постепенно стены спускаются вниз, путем удаления под ними грунта.

Устройство колодца

При устройстве колодцев необходимо придерживаться некоторых правил:

• определиться с местом будущего колодца
• учесть время года для копки
• соблюдать технику безопасности при работе

Место для колодезной скважины нужно выбрать заранее. Не рекомендуют располагать колодец вблизи жилых строений. Подземные воды будут размывать грунт, а это приведет к осадке дома или строения возле колодца. Наиболее оптимальное расположение колодца от жилого строения 15-20 метров. Также располагать колодец следует вдали от источников предполагаемого загрязнения: сливных ям, кладбищ, скотных дворов, полей с возможными утечками ядохимикатов. Яды, которые попали в грунтовые воды, влияют на организм человека крайне отрицательно, при этом, не изменяя вкусовых качеств воды.

Расстояние колодца от потенциальных источников загрязнения 25-30 метров.

Наиболее благоприятное время года для копки колодца – ранняя осень. Уровень подземных вод наиболее низкий, что позволит вырыть колодезную скважину чуть глубже предполагаемого уровня воды.

Специалисты не рекомендуют возводить колодцы, если вода находиться слишком высоко к поверхности грунта. Так вы рискуете остаться без воды в жаркий период. Слишком глубокий забор воды может привести к наличию непригодной для употребления воды. Рекомендуемая глубина колодезной скважины 10-20 метров. Бывают случаи, что питьевой вода остается на глубине 50 метров, но рисковать не стоит.

Устройство шахтного колодца

В конструкции таких колодцев можно выделить три основные части:

1. Водоприемник – это нижняя часть конструкции. Она используется для фильтрации и сбора воды.
2. Ствол – это подземная часть шахты сооружения, расположенная выше водоприёмника. Она надёжно защищает конструкцию от обрушения и сохраняет качество питьевой воды, не пропуская верховодку в водоприемник.
3. Оголовок – это часть конструкции, расположенная над землёй. Основное назначение этой части в защите водоприемника от попадания пыли, мусора, поверхностных осадочных вод и защите от замерзания в холодное время года. Оголовок обязательно защищается крышей.

Водяной колодец из бетона

Для строительства бетонных колодцев можно использовать как готовые кольца, так и самостоятельно изготовленный бетон, который является искусственным камнем, изготовленным из смеси цемента, воды и заполнителя. Заполнителем может быть песок, гравий, щебень. Зерна заполнителя должны быть разного размера, так как более мелкие зерна заполняют пустоты между крупными. Это и повышает прочность бетона и позволяет избежать перерасхода цемента. Заполнитель должен быть чистым, без примесей. Бетон с уложенной в него арматурой является железобетоном, который на порядок прочнее.

Прочность зависит напрямую и от марки цемента. Кроме того, прочность бетона зависит от консистенции (количества воды) и уплотненности. Необходимо учитывать, что при изготовлении бетона масса уменьшается в размере. Поэтому сухих материалов надо брать по количеству больше, чем предполагается приготовить бетона. Сначала смешивают песок и цемент, затем добавляют щебень или гравий и лишь после этого добавляют воду.

Толщина стенок бетонного колодца зависит от глубины. В неглубоком колодце это 10-15 см. Форма для изготовления бетонных колец выполняется из двух цилиндров. В домашних условиях легче изготовить их из строганых досок. Сначала изготавливается два деревянных кольца одинакового диаметра, которые устанавливаются и закрепляются вертикально одно над другим. Кольца по внутреннему и внешнему диаметрам обшиваются досками, но так, чтобы гвозди легко можно было вытащить. Затем доски скрепляются металлическими полосами или проволокой. А так же и снаружи и внутри скрепляются прочным каркасом.

Гвозди вытаскивают и кольца вынимают. В процессе заливки бетона вставляется арматура. Как минимум два стержня изгибают и оставляют выступающие над поверхностью «ушки», за которые можно будет опускать кольцо в шахту. Строить бетонные колодцы значительно легче, чем каменные. Кольца скрепляют скобами, для чего в кольцах заранее оставляют отверстия. Скобы можно скреплять как гайками с шайбами, так и сваривать. Между кольцами укладывают просмоленную пеньку или канат. Образовавшиеся швы заштукатуривают. Чтобы штукатурка не высыпалась, во влажном еще бетоне можно сделать углубления. Оголовок должен хорошо защищать колодец от атмосферных осадков и пыли. Вокруг оголовка кладут хорошо уплотненный слой из жирной глины и отмостку из досок.

Новые материалы:

• Неисправности и повреждения водопроводных труб
• Канализация в бане — советы профессионалов
• Поиск источника водоснабжения на участке
• Методы чистки скважины и причины ее выхода из строя
• Трубчатый абиссинский колодец индивидуального пользования

Предыдущие материалы:

• Устройство канализационной системы внутри дома
• Рекомендации по установке водяного пола с подогревом
• Ключевой колодец на даче и его устройство
• Виды погружных насосов — особенности
• Ватерклозет — как построить туалет на даче

Следующая страница >>

Бетонные кольца или кирпич

• Более простым и выгодным способом строительства колодца является возведение стен из железобетонных колец. При желании, можно сделать даже всю работу самостоятельно, не смотря на их большой вес, используя рычаги.
• Еще одним плюсом в пользу железобетонных колец является высокая скорость постройки, не нужно дожидаться застывания раствора.
• Кирпичные колодцы хорошо подойдут для участков с высоким уровнем грунтовых вод, глубиной до 4 метров. Цена его будет выше бетонных колец, но кирпич будет проще самостоятельно доставить и укладывать в одиночку, без наемных рабочих.

Обратите внимание! При возведении кирпичной кладки нужно защитить область вокруг колодца от воздействия осадков. Длительные дожди могут спровоцировать обвал грунта в недостроенном котловане

mr-build.ru

Кладка кирпичных колодцев – технологические особенности монтажного процесса

Что лучше: кирпич или железобетонные кольца для сооружения дачного колодца? Вопрос, который сегодня задают многие дачники, пытающиеся решить проблему водоснабжения загородного участка. По многим позициям бетонные кольца лучше: с ними процесс сооружения колодца производится буквально за пару дней, это готовые прочные изделия. Но если водоносный слой располагается неглубоко (до 5 м), и кроме самого владельца дачи сооружать колодец никто не будет, то лучше завести кирпичи, купить дополнительные расходные материалы и попробовать ствол выкопанной шахты поднять своими руками. Единственное важное условие в этом процессе – правильно проведенная кладка кирпичных колодцев.

Возведение кирпичного колодца

Необходимо отметить, что вместо кирпича можно использовать камни для колодца. Это хороший строительный материал, который прекрасно справляется с негативным воздействием воды. Поэтому такой каменный колодец – это почти вечное сооружение, которое прослужит на даче, пока внутрь из водоносного слоя будет поступать вода. Правда, сооружать из камня колодец очень сложно, потому что этот материал – разные по размерам элементы, которые придется все время подгонять по размерам. Но тема статьи касается кирпичных сооружений, поэтому необходимо рассмотреть технологию кладки кирпича, которую используют при сооружении колодцев.

Требования к используемому материалу

Что касается кирпича, то это должен быть обычный керамический материал. Есть к нему требование – он должен быть полнотелым, не иметь трещин и сколов. То есть, качество – не последний критерий отбора.

Полнотелый кирпич без дефектов

Кладочный раствор имеет стандартную рецептуру, как и в случае любой кирпичной кладки. Он состоит из портландцемента марки М400 и чистого песка, в котором песчинки имеют максимальный размер 2 мм. Соотношение двух ингредиентов дает марку кладочного раствора, и чем меньше в нем песка, тем прочнее он сам. Когда разговор идет о кладке кирпичных колодцев, то необходимо понимать, что сам колодец – сооружение ответственное, поэтому при его строительстве нужно соблюдать определенные условия будущей эксплуатации. Поэтому оптимально, если кладочный раствор будет марка М50. Это когда в нем замешиваются один объем цемента и четыре объема песка.

Технология кладки

Обычно дачный колодец для воды – это круглое в сечении сооружение, отсюда, в принципе, и сложность самого процесса. Конечно, можно выкопать и прямоугольного сечения шахту, что упростит кладочный процесс. Но в данную конструкцию уйдет больше кирпича, потому что его придется выкладывать с перевязью в половину элемента толщиною в полтора кирпича. А это и большой расход кладочного раствора. Но не это самое важное, такая конструкция считается не самой надежной. Всегда есть риск, что стенки со временем завалятся.

Колодец прямоугольного сечения

Внимание! Если кирпичный колодец – это сооружение прямоугольного сечения, то рекомендуется три стены делать под наклоном, одну оставлять вертикальной. Именно на ней устанавливаются скобы, из которых создается колодезная лестница.

Кладка колодца круглого сечения

Рассмотрим, как правильно проводить кладку кирпичных колодцев круглого сечения.

• Производится она тычковым способом. То есть, в сторону внутреннего пространства будет смотреть меньшая сторона кирпича. На фото ниже это очень хорошо видно.
  Кирпичная кладка для колодца
• Как и в любой кирпичной кладке, в этой обязательно делается перевязка элементов. Правда, смещение не должно быть большим. Одной четверти будет вполне достаточно.
• Самое важно – не жалеть кладочного раствора. Им должны заполняться все щели и пространства. Не должно оставаться ни одного свободного объема. Особенно это касается лицевой стороны кладки.
• Для новичков рекомендуется сделать небольшой шаблон, который будет повторять сегмент окружности сечения колодца. Его можно приставлять к кладке, тем самым контролировать уровень выпячивания части ряда уложенных кирпичей. Шаблон можно сделать из металлического листа (жести).
• Через каждый пятый-шестой ряд необходимо производить армирование кладки. Для чего можно использовать сетку из проволоки диаметром 2-3 мм или просто укладывать саму проволоку в несколько рядов.

Сужение ствола к горловине

Вниание! Очень важный момент, который касается самого сооружения. Колодец из кирпича должен возводиться с небольшим уклоном стенок.

То есть внизу его диаметр должен быть больше, чем вверху. Таким способом создается рабочая камера колодца или, как ее называют по-другому, водосборник. Чтобы получилась именно такая пирамидоподобная конструкция, надо каждый верхний ряд относительно нижнего сооружать с небольшим выпячиванием кирпичей внутрь образующего пространства. Величина смещения зависит от глубины шахты. Средняя величина 5-15 мм. Если колодец не очень глубокий, то сужение к горловине делать необязательно.

Необходимо отметить, что тычковый способ кладки кирпича не единственный. Есть и другие варианты, к примеру, смешанный, когда кирпич кладется и тычком, и ложком, как показано на фото ниже. При этом необходимо правильно производить смещение рядов относительно друг друга. На фото это тоже хорошо видно.

Комбинированный вид кладки кирпича в колодце

И последний этап – это оштукатуривание стенки из кирпича. Делать это надо обязательно, особенно это касается нижней части – водосборника. Главное в колодезной конструкции для забора воды – это герметичность, поэтому очень важно ее создать. Для этого используется штукатурный раствор для наружных работ на цементной, а не на гипсовой основе.

И еще один момент. Понятно, что докопавшись до водного слоя, внутри шахты начнет собираться вода. Укладывать кирпич на мокрый рыхлый грунт нельзя. Поэтому надо под кладку установить фундамент из бетона. Сделать это внутри колодца даже при полной откачке воды не получится. Она будет скапливаться и не даст бетону затвердеть. Поэтому перед началом кладки кирпичного колодца необходимо изготовить заблаговременно сам фундамент, как отдельную единицу.

Он просто заливается по размерам выкопанной шахты, имеется в виду диаметр. Ширина устройства должна быть на 5-6 см больше кладки, а толщина в пределах 10-12 см. Идеально, если внутрь фундамента заложить металлический армирующий каркас из сетки или арматуры. Можно фундамент сделать сборным, то есть, из двух или трех сегментов.

Его укладывают на выровненное дно шахты, выставляя его по горизонтали. После чего можно укладывать и кирпичи.

В принципе, один человек с возведением кирпичного колодца справится без проблем. Но на это может уйти много времени. Хотя это и есть одно из достоинств данного сооружения, то есть, нет необходимости привлекать много народу, можно все сделать своими руками, не прибегая к помощи подъемных приспособлений или сложных инструментов.

otepleivode.ru

Колодец из кирпича - делаем кладку

Среди подобных устройств колодец из кирпича является самым доступным. Сделать его можно из старого или некондиционного материала. Для работы необходим минимум простых инструментов, цемент, песок и некоторое количество времени для монтажа несложной, но нужной конструкции.

При необходимости сделать ту или иную конструкцию встает выбор, какой материал использовать, например, стоит ли сложить колодец из кирпича. Зависит это от многих факторов. Например, для чего делается колодец. Для некоторых видов септика не рекомендуется собирать конструкцию из пористых материалов, каковым и является кирпич. Силикатные марки не рекомендуется, но допускается применять в конструкциях под воду, в качестве ливневой канализации и для отвода бытовых стоков. Сырец для строительства не используют в большинстве случаев, если не считать временных выгребных ям.

Содержание

Подготовка проекта колодца
Этапы строительства
Особенности монтажа и ухода при эксплуатации

Подготовка проекта колодца

В начале работы определяют местоположение конструкции. Делается эскиз участка с отметками проведенных замеров на горизонт. Это очень важный момент, поскольку практически всегда необходимо соблюдать рекомендуемый уклон трубопровода, чтобы колодец мог выполнять свои функции. Немаловажным фактором становится и анализ грунта. Случается, что и на небольшом участке порода неравномерная и неоднородная. Каменистые участки соседствуют с рыхлым и подвижным грунтом. Правильное определение местоположения может существенно снизить трудозатраты.

Определившись, где будет строиться колодец, приступают к подготовке материалов. Просчитать, сколько понадобиться кирпича, цемента и дополнительных элементов конструкции не сложно. За основу берется стандартный размер 250х120х65 мм. Задача для ученика 5-го класса средней школы. Средний расход раствора 0,2-0,25 м³ на 1 м² кладки следует немного увеличить, поскольку располагаться кирпич будет радиально. Если при этом планируется оштукатурить внутреннюю поверхность, то прибавляют еще примерно такое же количество песчано-цементного раствора.

Этапы строительства

Имея на руках план участка с отмеченным расположением всех элементов системы, можно приступать к работе. Колодец размечают первым. От него уже ведутся необходимые маршруты. Пошаговая схема выглядит следующим образом:

• Разметка положения, которое займет колодец, подводящих трубопроводов, если они есть;
• Рытье траншей для труб и котлована под колодец. Самая трудная часть работы, поэтому иногда разумно воспользоваться услугами профессионалов с соответствующим оборудованием, которые в течении нескольких часов выполнять работу, на которую могли уйти дни и даже недели;
• Укрепление и подготовка днища и основания, на которое ляжет кладка. Процедура стандартная. Слой гравия и песчаная присыпка. Толщина определяется для каждого конкретного случая отдельно. Однако рекомендуется делать слой не менее 20 см;
• Возведение корпуса. Колодец может быть круглым, квадратным и свободной формы. Важно соблюдать вертикальность стены. Допускается, а в некоторых случаях рекомендуется делать колодец с небольшим сужением вверху. От этого будет зависеть, сколько прослужит колодец;
• Подвод труб, если это необходимо;
• Декоративная отделка видимой части, установка крышки, дополнительного оборудования.

Чаше всего используют обычный керамический кирпич. Силикатные изделия менее пригодны, поскольку они слишком гигроскопичны и легко впитывают грунтовую влагу, которая постепенно их разрушает, особенно в зоне промораживания. Толщина стены зависит от глубины конструкции. Для колодца до 2-2,5 метров делаются кладка в кирпич. Если предполагается белее значительная глубина, то лучше увеличить толщину. Рыхлый и подвижный грунт может быть основанием к использованию армирования, чтобы кладка было прочной. Если грунтовые воды отсутствуют, то желательно колодец забетонировать на дне. Лучше это сделать с арматурой, заранее приготовив сделанную по форме или диаметру сетку.  Для работы понадобится следующий инструмент:

• Отвес, уровень, рулетка. После нескольких рядов рекомендуется проводить контрольный замер, чтобы кладка была горизонтальной по верхнему ряду, а стена вертикальной;
• Кирка, молоток или топор. Перечисленный инструмент понадобиться, если делается кладка, для придания формы, которую должен иметь последний кирпич в ряду. При произвольном размере шансов, что он ляжет идеально не много. Впрочем, можно рассчитать колодец с таким диаметром, чтобы кирпич ложился безотходно;
• Мастерок или кельма для нанесения раствора;
• Емкость для приготовления песчано-цементной смеси, которой делается кладка;
• Лопата для замеса раствора.

Рабочую смесь можно делать наверху и подавать в колодец в ведре или другой емкости на веревке. Если позволяет площадь, то некоторые мастера предпочитают готовить раствор в котловане, где и делается кладка. Цемент используется любой, хотя многие профессионалы предпочитают марку 400. Одна часть связующего на 3-4 части песка. Если цемент имеет более низкую марку, например, 150 или 200, то количество песка уменьшают до соотношения 1:2. Выполняя эти простые условия можно быть уверенным, что кладку получится хорошая.

Особенности монтажа и ухода при эксплуатации

Если предполагается колодец с декоративной частью над поверхностью, то предварительно сортируют кирпич и лучший оставляют на верхние ряды. Некондиционные изделия, блоки со сколами и дефектами используют для возведения стены. Профессиональными мастерами кладка делается со сменой положения. Чередовать направление вдоль и поперек линии окружности можно через один или несколько рядов. Такая кладка более надежная и прочная. Глубокий колодец нежелательно делать в один прием. Цемент не успевает набрать твердости и получается слишком сильная нагрузка на уже уложенные ряды. Даже если позволяет время, лучше отложить часть работы на следующий день.

Если планируется колодец со штукатуркой внутри, то обязательно делают ее с армированием. Повышенная влажность и различный коэффициент расширения бетона и кирпича может привести к тому, что слой начнет трескаться или  разрушаться. Еще один немаловажный нюанс. Колодец нужно будет обслуживать, поэтому опытные мастера закладывают металлические скобы, которые впоследствии будут служить лестницей. Колодец может в ряде случаев иметь и не цельную стену. Для септиков делается кладка с зазорами. Кирпич ложится торцами не плотно, раствор туда не наносится. Получаются «окошечки», через которые вода фильтруется в грунт. Выполняется такая кладка на определенной высоте, предполагаемой для удаления отстоянной воды.

Колодец регулярно чистится. Керамический кирпич имеет гладкую поверхность, и удалять с него загрязнения не представляется сложной задачей. Не стоит для этих целей использовать абразивы и металлические щетки. Нежелательно нарушать запекшийся слой, который образуется при обжиге. Кирпич чистят ветошью и обычными щетками. Агрессивные моющие средства с высоким содержанием щелочи или кислоты не применяются.

Сегодня большое внимание уделяется эстетике и дизайну. Видимая кладка делается особенно аккуратно, выдерживая толщину шва и ровность поверхности. На рынке можно встретить специальный отделочный кирпич для круглых конструкций. Поставляется он в нескольких размерах с указанием диаметра получаемой окружности. Смотрится он эффектно и резонно выкладывать из него верхнюю часть. Под землей можно использовать обычный кирпич. Заключительной операцией будет изготовление навеса. Колодец, дополнительное оборудование, установленное на нем, будет защищено в любую погоду.

trubadelo.ru

Канализационный колодец из кирпича - Учебник сантехника

Колодец есть неотъемлемым элементом канализации. Для его строительства используют разные материалы либо устанавливают покупной, из пластика. В данной статье мы рассмотрим канализационный колодец из кирпича, его строительство и место установки.

Место установки колодца

Перед началом строительства выясните место установки колодца, и какую функцию он будет делать.

• Для выбора места установки выясните выход канализации из дома. В случае если это будет накопительный колодец, и из него нужно будет откачивать нечистоты ассенизаторской машиной, предусмотрите к нему вольный подъезд.
• Если вы строите смотровые колодцы, то расстояние между ними должно быть не меньше 15 м, а первый из них устанавливается от стенки дома на 3 м, но не более 12 м. Дабы не загрязнить источник питьевой воды, фильтрационный колодец размещают на расстоянии 30 м от него/

Совет! Колодец возможно сделать и на большом растоянии от подъездных дорог, но откачка его обойдется дороже. При таких условиях нужно будет платить за любой "лишний" шланг.

Расчет размера колодца

Для установки сливного колодца нужно верно вычислить его количество. От этого будет зависеть частота его выкачки. В случае если колодец будет выполнять роль накопительной емкости, сделайте несложной расчет его наполнения. Один человек за день расходует около 200 л воды. Умножьте это число на количество живущих в доме людей, и вы определите примерный количество слитой воды в колодец за день. Плюс добавьте к этому результату расход воды бытовыми устройствами, каковые у вас имеется.

Изготавливая септик с подселением бактерий для переработки нечистот, количество высчитывается равно как и обрисовано выше, лишь полученный итог умножаете на 3. Все дело в том, что бактерии перерабатывают нечистоты за 3 дней. Следовательно, объема колодца должно хватить не меньше чем на 3 дней применения.

При установке смотровых колодцев, размер определяйте лично, дабы вы имели возможность в нем вольно делать работу по обслуживанию трубопровода. Глубина перепадных колодцев сходится с перепадом ландшафта. Но имейте в виду, что глубокие колодцы не хорошо чистить, исходя из этого обустраивайте их глубину не б

uchebniksantehnika.ru

Как укрепить колодец из кирпича

Колодец из кирпича

Для строительства колодцев используют разные материалы. Из них довольно распространенные кирпичные колодцы, так как есть возможность сделать его своими руками. Но для того, чтобы конструкция прослужила длительное время, надо знать, как укрепить колодец.

Для решения этого вопроса необходимо предпринять некоторые действия. Постройка самого колодца, это еще половина дела, так как никакая конструкция не вечная и требует постоянного ухода. Для обслуживания колодца его стенки необходимо оборудовать стальными скобами. Чтобы металл не ржавел, его покрывают двойным слоем влагостойкой краски.

В некоторых колодцах вода поступает не со дна, а сбоку. Для этих целей в стенках необходимо оставить отверстия, в которые можно будет установить фильтры.

С внешней стороны кирпичную кладку рекомендуется оштукатурить. Поэтому котлован необходимо вырыть такого размера, чтобы было возможно проводить такие работы. Для внешней штукатурки необходим густой раствор, обычно его готовят в пропорции 1:1.
Раствор готовят сразу перед работами, и наносят приблизительно в течении часа, если он простоит дольше, то потеряет свои качества.
Чтобы уменьшить трение кладки о грунт, кладку можно обшить вертикально установленными досками.

Внутренние стенки колодца штукатурят в два слоя. Вначале накладывают тонкий слой жидкого раствора (приблизительно 5 мм), который должен заполнить все небольшие трещины, а после этого густым слоем.
При строительстве могут возникнуть нюансы, которые тоже необходимо учитывать.
Если колодец быстро наполняется водой, то чтобы раствор схватился, ее необходимо откачивать. Окончательно затвердеть он может и под водой.

Чтобы в дальнейшем колодец не погружался в грунт, необходимо уложить под ножки крупные камни. Также не забывает про донный фильтр, для этого необходимо приготовить чистый речной песок и щебень, которого должно хватить на полуметровый слой.
После окончания работ колодец рекомендуется продезинфицировать, водой можно будет пользоваться только через 2 – 3 недели. Тогда можно приступать к сооружению верхней части колодца.



novamett.ru

Колодезная кладка стен из кирпича

Кладка колодца из кирпича

Водоснабжение участка каждый хозяин планирует исходя из возможностей. При наличии водопровода, подачу воды могут произвести специализированные организации. Это избавит от лишнего беспокойства.

Колодец из кирпича

Но нередко вопрос подачи воды на участок можно решить, соорудив колодец. Обеспечить водой участок или дом, можно опустив в колодец насос. Особо популярна колодезная кладка из кирпича. Это наиболее простой способ для начинающего мастера. Прочитав несколько полезных советов и приложив немного усилий, можно построить колодец на участке и решить проблему воды.

Прежде чем начинать копку колодца, необходимо определить, есть ли вода на участке. Для этого делают пробное бурение. Наиболее точный и верный способ. Иногда наличие воды определяют народными методами или по растущим вблизи растениям. Чаще согласно народным приметам планируют бурение, а в дальнейшем изучают грунт, и делают выводы о наличие воды под ним.

После достоверной информации о воде можно приступать к копке колодца.

Устройство колодца

устройство колодца

При устройстве колодцев необходимо придерживаться некоторых правил:

• определиться с местом будущего колодца
• учесть время года для копки
• соблюдать технику безопасности при работе

Место для колодезной скважины нужно выбрать заранее. Не рекомендуют располагать колодец вблизи жилых строений. Подземные воды будут размывать грунт, а это приведет к осадке дома или строения возле колодца. Наиболее оптимальное расположение колодца от жилого строения 15-20 метров.

Также располагать колодец следует вдали от источников предполагаемого загрязнения: сливных ям, кладбищ, скотных дворов, полей с возможными утечками ядохимикатов.

Яды, которые попали в грунтовые воды, влияют на организм человека крайне отрицательно, при этом, не изменяя вкусовых качеств воды.

Расстояние колодца от потенциальных источников загрязнения 25-30 метров.

Специалисты не рекомендуют возводить колодцы, если вода находиться слишком высоко к поверхности грунта. Так вы рискуете остаться без воды в жаркий период. Слишком глубокий забор воды может привести к наличию непригодной для употребления воды. Рекомендуемая глубина колодезной скважины 10-20 метров. Бывают случаи, что питьевой вода остается на глубине 50 метров, но рисковать не стоит.

Какой материал лучше использовать для колодезной кладки

материал и инструменты

Для начала правильно подберите строительный инструмент, вам будет необходимо:

• лопатка
• молоток-кирка
• порядовка
• строительный уровень
• растворная лопата
• правило
• шнур причалка
• отвес
• расшивка

После проверки инструмента в наличии, можно начинать кладку колодца.

Колодезная кирпичная кладка выполняется из обычного керамического кирпича, силикатный кирпич не подходит по ряду своих характеристик. Укладывая кирпичи, определитесь с методом кладки. Это может быть способ тычковых рядов или ложковых. Правильная перевязка швов во время укладки кирпича есть залогом прочности строения.

Кирпичные колодцы круглой формы укладывают тычковыми рядами. Тычкой называют короткую сторону кирпича, соответственно ложкой – длинную. Важно правильно укладывать кирпичные перемычки. При кладке перемычки, кирпичи кладут, сужая внутри и расширяя снаружи. Промежутки между кирпичами плотно заделывайте раствором, избегая пустот.

Технология кирпичной кладки

этапы укладки колодца

До начала кладки кирпичного колодца устраивают бетонное основание толщиной 10-15 см. Грунт под основанием должен быть тщательно выровнен. Обязательно используйте приборы для проверки уровня.

Тщательно проконтролируйте, чтобы днище колодца было расположено горизонтально. Смастерите три круглых рамы, диаметр верхней 1 метр, размер нижних рам увеличивайте пропорционально. Две верхние рамы делают из дерева, нижнюю раму изготавливают из металла.

Чтобы быть уверенным в правильной форме будущего колодца, сделайте шаблон. С помощью крючков он крепиться на кирпичный ряд и кладка колодца из кирпича будет проходить спокойно и уверенно.

обща схема колодца в разрезе

Обратите внимание

При использовании шаблона даже не имея профессиональных навыков, вы точно выполните все работы.

Выполняя кладку, поэтапно поднимайте шаблон на следующий уровень ряда. Для укрепления кирпичного слоя, каждые пять рядов прокладывайте арматуру. От края кладки прокладывайте арматуру на расстоянии 20-25 мм.

Следите за тем, чтобы в процессе работы кладка кирпича не упиралась в промежуточную рамку. Рамы должны стоять вертикально и горизонтально, их установка проверяется специальными приборами.

Уровень регулярно на протяжении всех работ проверяйте отвесом и уровнем.

Располагайте кладку кирпича за 50 мм, зону между кладкой и рамой заложите раствором, для экономии и прочности раствора засыпьте щебень.

При кладке учтите следующие моменты:

1. Свежеуложенный раствор следует тщательно уплотнить, чтобы не было зазоров и пустот. Затем нужно сжать раму, для плотного прилегания к нему.
2. Если поступление воды предполагается с боковых отверстий, внизу кладки заранее предусмотрите небольшие отверстия для закрепления фильтров, фильтрование происходит за счет вставки пористого бетона.
3. Как с наружной, так и с внутренней стороны кирпичной кладки, нужно наложить слой штукатурки. Для внешней стороны необходимо учесть размеры котлована, в котором производится кирпичная кладка колодцем. Для внутренней стенки — окончательный диаметр колодца. Раствор берется из расчета 1:1 или 1:2 и вырабатывается быстро, чем дольше раствор простаивает, тем слабее штукатурка в последствие.

пример схема колодца

1. При кладке округлого колодца делается постепенное сужение к верхней части сооружения. Для этого переход от нижней к верхней части колодца делают с постепенным напуском до 3 см. Сужение производят с трех сторон колодца, оставляя четвертую сторону отвесной по всей высоте кладки. На этой стороне предусмотрены ходовые скобы. Они встраиваются в кирпичную стену по ходу работы в шахматном порядке и образуют лестницу. Для длительного срока службы, скобы, перед заделкой их в кирпичную стену колодца, красят водостойкой краской.

Никогда не забывайте о правилах эксплуатации колодца. Иногда возникает потребность почистить колодец и необходимо спуститься в шахту.

Перед тем как совершать подобные манипуляции, обязательно проверьте воздух в колодце на наличие углекислого газа. Для этого необходимо опустить зажженную свечу в колодец. Если пламя не гаснет, то смело можно опускаться в шахту.

Иначе в течение 20-30 минут колодец нужно обязательно проветрить с помощью вытяжного вентилятора.

Тщательно ограждайте доступ детей к колодцу. Скважина должна быть всегда закрыта специальной крышкой. Во избежание детских игр и попадания мусора в питьевую воду. Как устроен колодец смотрите подробнее на видео:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(12 Голосов, в среднем: 4,75

Источник: http://stroykirpich.com/kladka-kolodca-iz-kirpicha.html

Технология кладки колодцев из кирпича

Современные системы водоснабжения. Ко­лодцы, скважины и другие водные источники

Толщина стенок колодца зависит от его глубины. Чем глубже колодец, тем толще должна быть стена кирпичной кладки. Прежде всего роют котлован под колодец диаметром 1,5-2 м, глубиной до 2 м. Дно.

вырытого котлована должно быть строго горизон­тально. Заблаговременно изготавливают три круг­лых рамы необходимого диаметра — обычно 1,5- 2,0 м.

Одна рама основная, или нижняя, остальные рамы — промежуточные и верхняя.

Основная, или нижняя, рама изготавливается чаще из металла. По наружному диаметру она на 5-10 см больше промежуточных и обязательно по всей окруж­ности должна иметь стальной нож, изогнутый по форме рамы и закрепленный с ее наружной стороны.

Важно

Это самая тяжелая и прочная рама толщиной 8- 10 см, а шириной, равной толщине стенки кирпич­ной кладки. Промежуточные и верхнюю рамы изго­тавливают в основном из древесины толщиной до 8 см, а шириной, равной толщине кладки, или несколько меньше.

Это делают для того, чтобы оста­вался углубленный шов (камовка), который затем заполняют (замазывают) цементным раствором.

Деревянные рамы изготавливают из нескольких досок одинаковой толщины и скрепляют гвоздями, концы которых обязательно загибают.

Для увеличения прочности кладки применяют анкеры или стержни из арматурной стали диаметром 15-20 мм с резьбой на концах.

В рамах по среднему диаметру просверливают отверстия по диаметру анкеров: в основной и верх­ней рамах по 6 отверстий, а в промежуточных по 12. Для этого средний диаметр рам делят на 12 равных частей (через 15°) и сверлят отверстия на получен­ных метках.

Совет

Обязательное условие, чтобы отверстия на про­межуточных рамах полностью совпадали. Желательно изготовить одновременно нужное количество промежуточных рам (зависит от длины анкеров и глубины колодца).

После подготовки всех материалов и заготовок на земле в основную раму вставляют и закрепляют 6 анкеров. Гайки должны быть прочно завернуты с обязательной прокладкой под них шайб. Вставив все 6 анкеров в раму, полученную конструкцию опуска­ют в котлован с тщательно выровненным дном.

Чтобы рама встала строго горизонтально, ее многократно проверяют на горизонтальность с помощью уровня. Установив жестко основную раму, сверху на анкеры надевают промежуточную раму с предварительно навернутыми гайками и шайбами. Далее проверяют, чтобы анкеры были строго вертикальными (рис.

Совет

28). Только после тщательной установки анкеров присту­пают к кирпичной кладке колодца. Кирпичную клад­ку выполняют обычным способом.

Сначала на основ­ную раму кладут слой цементного раствора состава 1:2-1:3, разравнивают его до толщины 1 см и на него укладывают первый ряд кирпича, смоченного водой.

Рис. 28. Конструкция из рам и анкеров

_________________________________________________________________________________

Первый и второй ряды кладки состоят из тычкового ряда. Поскольку кладка ведется круглая, с наружной стороны между кирпичами остается большой зазор, который заполняют раствором, но в этот зазор можно вставлять куски кирпича.

Выложив полностью пер­вый ряд так, чтобы между кирпичами не было пустых, не заполненных раствором мест, приступают к кладке второго ряда. Кладка может вестись также тычковы­ми рядами (рис. 29 а) или ложковыми рядами, кото­рые кладут между двумя кирпичами, уложенными тычками (рис. 29 б).

При любом виде кладки следует обращать внимание на перевязку швов.

Чтобы кладка была абсолютно круглой, реко­мендуется сделать шаблон в виде кольца, состо­ящего из двух половинок, скрепленных между собой. Шаблон закрепляют в середине толщины укладываемого ряда кирпичей. Такое приспосо­бление помогает выполнить кладку колодца даже тем, кто раньше никогда не занимался подобной работой.

Во время кладки кирпичей для анкеров, которые попадают в тело кирпича, в кирпиче вырубают желоб для прохода анкера. Пространство между кирпичами и анкером обязательно заполняют раствором.

Рис. 29. Варианты кирпичной кладки: а — из тычков; б — из тычков и ложков: 1 — шаблон; 2 — уширенный шов из цементного раствора

Для прочности кирпичной кладки рекомендуется через каждые 5-6 рядов прокладывать в кладке 2- 3 ряда проволоки диаметром 3-6 мм, располагая ее равномерно по поверхности кладки.

Кладку кирпича следует вести так, чтобы между ней и шаблоном оставался зазор 5-10 мм. Такое усло­вие обеспечивает последующий свободный выход шаблона из кирпичной кладки. Если это условие не соблюдается, то перестановка шаблона на следую­щий ряд кладки сопряжена с заклиниванием послед­него в кирпичной кладке.

Кладку ведут не до самой промежуточной рамы. Прежде в нее вставляют и закрепляют 6 анкеров в сво­бодные отверстия. Анкера жестко закрепляются в промежуточной раме с помощью гаек с шайбами. Промежуточную раму устанавливают строго горизон­тально, регулируя горизонтальность рамы с помощью гаек анкеров первого анкерного узла. Вертикальность достигается правильной установкой анкеров (рис. 30).

Обратите внимание

Конструкцию прочно закрепляют, а затем продол­жают кладку из кирпича. Не доходя до первой проме­жуточной рамы на 5 см и менее, кладку из кирпича прекращают, а пространство между рамой и кладкой заполняют цементным раствором с добавлением в него гравия или щебня. Раствор необходимо тщательно уплотнять, чтобы внутри него не было пустот.

На свежеуложенный раствор надо поджать раму, чтобы она как можно плотнее к нему прилегла и сжи­мала кладку.

При выполнении первых рядов кирпичной кладки необходимо предусмотреть несколько отверстий или окон размером 20×50 см для вставки в них фильтров из пористого бетона для поступления воды с боковых сторон колодца.

Для ремонта колодца и очистки его от зелени и слизи в него надо опускаться. Применение лестниц удобно для неглубоких колодцев, для глубоких труб­ных колодцев рекомендуется устраивать стальные скобы, которые надежно закрепляют в кладке на глу — • бину не менее 12 см. Располагают скобы вразбежку

Рис. 30. Постановска анкеров в промежуточной рамеДля второй захватки

На расстоянии 20 см одна от другой (рис. 31). Скобы

%

Необходимо тщательно прокрасить в несколько слоев

Масляной или другой водостойкой краской.

В

Для уменьшения трения между грунтом и клад­кой промежуток между нижней рамой и первым промежуточным кольцом иногда обшивают доска­ми, располагая их вертикально. Но все это делают так, чтобы доски не мешали кладке.

Обшивку доска­ми желательно производить после выполнения пол­ностью первой захватки и ее оштукатуоивания с наружной стороны. Для этого следует выкопать яму или котлован такой глубины и ширийы, чтобы там можно было без помех штукатурить и выполнять обшивку кирпичной кладки.

Внутреннюю стенку кирпичной кладки следует тщательно оштукату­рить жирным цементным раствором. Раствор приго­тавливают как густую сметану. Его наносят за один

Прием и тщательно разравнивают полутерком. Раствор разглаживают стальной кельмой, лопаткой или отрезовкой — небольшой лопаточкой. Чем ров­нее и глаже выполнена поверхность, тем легче впо­следствии с нее удаляются слизь и зеленый налет. Оштукатуривать поверхность стенки можно после того, как между двумя кольцами выполнена первая захватка или ярус.

Выполнив штукатурку на так называемой первой захватке, т. е. между основной и промежуточной рамами, продолжают выемку грунта, систематиче­ски проверяя вертикальность опускаемой конструк­ции. Затем приступают к кирпичной кладке во вто­рой захватке. После этого вынимают грунт и опуска — ют кладку на всю высоту анкеров во второй захватке. После опускания всей захватки в грунт приступают к

Штукатурке кладки.

$

Совет

Как только колодец достигнет водоносного слоя, определяют, откуда поступает вода: через боко­вые стенки или дно.

Если вода поступает через боковые стенки, то в ранее устроенные отвер­стия вставляют фильтры, а если через дно, то отверстия в кладке закладывают кирпичом и оштукатуривают, предварительно откачав из колодца воду.

Важно

Раствор за это время схватится. Цементный раствор, начав схватываться на воз­духе, продолжает твердеть в воде.

Чтобы колодец в дальнейшем не опускался вглубь, необходимо подложить под нож основного кольца бетонные плиты или камень плитняк. Они должны быть больших размеров и заходить на 20-50 см за наружную стену колодца.

Затем дно колодца вычищают и делают донный фильтр, засыпая песок с гравием или щебнем толщи — ной 30-50 см.

После выполнения полностью всех работ колодцы

І

Тщательно вычищают, дезинфицируют вместе с водой и только после проверки воды на соответствие требо­ваниям ГОСТ разрешается ею пользоваться.

Бойлеры косвенного нагрева такие как здесь: http://www.teplobak.com.ua/ru/about/boiler-nepryamogo-nagreva пользуются заслуженной популярностью у населения. Когда нужно заполучить не только полноценное отопление в доме, но и горячую воду по сниженной цене, рекомендуется покупать только вышеуказанные …

Водосточная система играет чрезвычайно важную роль в архитектуре любого здания. Как несложно догадаться, основная её задача — это сбор воды, текущей с крыши. Из-за непродуманной или некачественный установленной водосточной системы …

Качество хозяйственно-питьевой воды, подаваемой в дом, должно соответствовать требованиям СНиП 2.04.02. В тех случаях, когда вода источника не удо­влетворяет этим требованиям, необходима ее очистка и (или) обеззараживание. Обеззараживание воды, как …

Источник: https://msd.com.ua/sovremennye-sistemy-vodosnabzheniya-ko-lodcy-skvazhiny-i-drugie-vodnye-istochniki/texnologiya-kladki-kolodcev-iz-kirpicha/

Утепление колодезной кладки

На сегодняшний день встречается много жилых объектов имеющих конструктив ограждающих стен построенных по типу «колодезной кладки», нуждающиеся в дополнительном утеплении. Данный конструктив состоит:

1) Несущая стена (пенобетон, кирпич), 2) Слой утеплителя (как правило, минераловатный), 3) Крепеж, 4) Облицовочный кирпич, 5) Гидроизоляция.

Так вот в чем проблема,  с течением времени минераловатный утеплитель пришел в негодность (частично осыпался, намок и т.д.), при этом перестал выполнять свои функции, неся за собой ряд проблем касаемых утепления.

Совет

И как же решать эту проблему, если речь идет о многоквартирных или даже частных домах и коттеджей.

Утеплять каждую квартиру изнутри либо весь дом снаружи? Предположим что снаружи, это на облицовочный кирпич вешать опять листы утеплителя (не забывая о технологии и используя качественные материалы, что за частую не берут во внимание), затем фасадный материал (керамогранит, сайдинг, профлист и т.д.). Или же все таки изнутри, жертвуя хорошим ремонтом при этом теряя полезной площади? Согласитесь два варианта ни как не вписываются в рамки разумного неся за собой большие финансовые затраты, так и многие факторы.

Если бы этот вопрос стоял «вчера», то пришлось выбирать один из двух вариантов.

Но на сегодняшний день есть довольно таки перспективное решение данных задач в утеплении которое решает ряд задач и экономит финансовые затраты – это использование напыляемой теплоизоляции на основе пенополиуретана Экотермикс.

Материал превосходит многие традиционные материалы по многим показателям. В данном случае мы рассмотрим заливочный теплоизоляционный материал «Экотермикс 555«

Подробнее рассмотрим данную технологию на примере выполненного объекта для более понятного объяснения. В доме столбик термометра не превышает отметки +15, промерзают стены, владелец несет болшие затраты на отопителные материалы для котельной установки.

  Специалисты нашей компании произвели обследование дома. Внимание привлекли наружные стены которые состоят из блоков пенобетона по ширине 250 мм и облицованны декоративным кирпичом, между стеной и кирпичом есть воздушная прослойка порядка 50 мм.

Данный конструктив колодезной кладки дома не выполнял своих задач и теплоизоляция уже была давно не эффективна, о чем рассказывалось выше.

Было решено произвести заполнение данного пространства пенополиуретаном «Экотермикс 555» для восстановления теплосберегающей способности конструкции до требуемых норм.

Обратите внимание

Технология выполнения работ заключалась в сверлении отверстий в швах цементного раствора кирпичной кладки диаметром 10 мм в количестве 5 шт. на 1 м2, при этом не нарушая внешнего вида дома.

После подготовки отверстий в воздушную прослойку закачали «Экотермикс 555», после всего утепления, отверстия в кладке были затерты раствором. Дом визуально не изменился, зато Заказчик сразу ощутил разницу.

Дом стал теплее и уютней, было полностью исключено промерзание стен, а расходы на отопительные материалы снизились до 50%.

Данная технология может широко применятся в различных конструктивах с целью утепления или заполнения воздушного пространства в недоступных местах.

К примеру, широко применяется в «Хрущевской 434» серии постройки домов, для утепления подкровельного пространства между двумя бетонными перекрытиями для предотвращения утечки тепла через кровлю, следствие чего — это наледь и сосульки на крышах (постоянная проблема ЖКХ). Так же применяется в каркасном домостроении. Смотрите видео.

Экотермикс 555 видео                                   Технология нанесения теплоизоляции

Более подробную консультацию можно получить у наших специалистов в Вашем регионе или позвонить в call-центр:

+7 923 775-13-44 / +7 923 775-13-22

Источник: http://www.termospray.ru/article/uteplenie-kolodeznoy-kladki/materials.html

Как выполняется кладка колодцевая

Кладка колодцевая: нюансы выполнения

Колодезная кладка кирпича

В строительстве водопроводных и канализационных сетей, сооружение колодцев является наиболее ответственной задачей. Это не только питьевые, но и перепадные, смотровые и поворотные колодцы, различные септики и отстойники.

Для их сооружения используются различные материалы: камень, дерево, металлические трубы, бетон, пластик. Кладка колодца из кирпича, при этом, заслуживает особого внимания по той простой причине, что её несложно выполнить своими руками.

Причём, если использовать для этой цели кирпич, бывший в употреблении, цена колодца вас приятно удивит.

Устройство кирпичного колодца

Чаще всего, кладка колодезная из кирпича используется в строительстве сетевых резервуаров. В зависимости от назначения, они могут иметь как круглую, так и прямоугольную или квадратную форму.
Итак:

• Кладка колодцев, глубина которых не превышает шести метров, обычно ведётся снизу. Есть и другой способ возведения стен, называемый опускным – его используют в более глубоких шахтах.
  Чаще всего, это колодцы для воды питьевой.
• Мы же расскажем о возведении кладки снизу-вверх, а в этой статье поможет вам лучше усвоить информацию. Итак, если речь идёт, к примеру, о смотровом или поворотном колодце, кладка его стен должна производиться по бетонному основанию.

Железобетонное днище для колодца

• Оно может быть выполнено как монолитным способом, так и устроено с применением железобетонных плит. Размер днища должен немного превышать площадь колодца с учётом толщины его стенок.
• Чтобы начать кладку и придать правильную форму колодцу, на основание обычным мелом наносится разметка.
  Сначала необходимо начертить перпендикулярные оси: поперечную и продольную. Точка их пересечения будет центром колодца.
• Если его шахта имеет квадратную форму, нужно отчертить внутренний периметр. Для колодца круглой конфигурации, на основании размечают внутреннюю окружность стен.
• Стены любого сооружения, возводимые из кирпича, требуют дополнительного усиления, и колодцы не являются исключением. Только способы усиления в каждом случае применяют разные.
  Предвидя ваш вопрос: «Что кладут на дно колодца перед тем, как выложить первый ряд?», сразу скажем, что в случае с круглыми колодцами, это деревянная или металлическая рама.
• А вообще, по всей высоте кирпичной кладки, устанавливают три рамы соответствующего диаметра. Нижняя, или основная рама — самая широкая, она превышает по диаметру промежуточную и верхнюю рамы на 50 мм.
  Кстати, эту раму можно выполнить и из железобетона. Толщина нижней рамы должна быть не менее 10 см. На внешней стороне этой рамы устанавливается стальной нож.
• Для увеличения прочности кладки, рамы соединяются между собой металлическими прутами диаметром 12-15 мм. По размеру их сечения в раме сверлят отверстия.
  В нижнюю раму вставляют шесть стержней. Сверху устанавливают раму промежуточную. На неё, для соединения с верхней рамой, тоже монтируют арматуру, но уже не шесть, а двенадцать прутов.

Каркас для круглого колодца

• На арматуре должна быть нарезана резьба, так как её крепление к рамам будет осуществляться с помощью гаек. Получившийся каркас обеспечит жёсткость всей конструкции, и не позволит стенкам колодца обрушиться, даже если произойдёт естественное движение грунта.
• При строительстве колодца опускным способом, нижняя рама с ножом позволит без проблем опускать в шахту сегменты колодца. Только в этом случае рам может быть не три, а гораздо больше — всё зависит от глубины сооружения.
• Основная задача, которую нужно решить перед началом возведения стен, это отсутствие воды в колодце. Если влага просачивается в шахту, её откачивают.
  Естественно, что во время дождя подобные работы тоже не ведутся — вода вымывает из швов ещё не схватившийся раствор.
• Для тех, кто никогда прежде не занимался кладочными работами, проще всего для ориентира сделать шаблон, имитирующий сечение стен колодца. После установки каркаса, вдоль внешних граней раскладывается кирпич.
  На фото снизу хорошо видно, как это нужно сделать. Стенки круглого колодца выкладывают таким образом, чтобы тычковый ряд кирпича образовал его внутреннюю окружность.

Предварительная раскладка кирпича

• Затем можно приступать к замешиванию раствора. Компонентный состав раствора представляет собой смесь одной части цемента и трёх частей просеянного песка.
  Воды в растворе должно быть столько, чтобы получился густой, эластичный раствор.
• Под первый ряд, его накладывают прямо на раму. Если она бетонная или деревянная, её лучше предварительно застелить полосками рубероида.
• Вертикальные швы, которые значительно расходятся с наружной стороны кладки, тщательно заполняются раствором. При возведении колодца большого диаметра расширение стыков между кирпичами может быть довольно значительным.
• В целях экономии раствора, а так же для увеличения прочности швов, в них закладывают обломки кирпича, крупный щебень, или керамзит. Чтобы делать это было удобно, между стенками шахты и колодца должен быть зазор не менее 20 см.
  Потом его слоями засыпают песчано-гравийной смесью, а в верхней части — глиной, которую тщательно трамбуют.
• В зависимости от глубины колодца, толщина его стен может соответствовать одной длине кирпича (25 см), либо выкладываться в полтора кирпича (37,5 см). Горловина колодца, имеющего круглую форму, должна быть немного уже, чем диаметр его рабочей камеры.

Кирпичная кладка колодцем

• Для этого кладку постепенно сужают, но только с трёх сторон. С отвесной стороны обычно сооружают выступы, либо устанавливают металлические скобы, позволяющие спускаться в колодец.
  Вертикальность стены необходимо контролировать, используя отвес. Перевязка смежных рядов выполняется за счёт небольшого смещения (в четверть кирпича).
• Два нижних ряда будут тычковыми, а далее, они могут чередоваться с ложковыми, через каждых три-четыре ряда. Чередующиеся ряды будут служить для вас ориентиром для дополнительного армирования.
  В каждом четвёртом ряду необходимо закладывать стальную проволоку или тонкую полосу.
• Для входа труб в колодец, по ходу кладки необходимо оставить отверстия. Там, где стержни каркаса будут мешать положить кирпич, в нём придётся делать вырубку.
  Немного не доходя до уровня промежуточной рамы, кладку прекращают. Сначала необходимо установить раму.
• На свободные концы стержней надевается промежуточная рама, а затем жёстко фиксируется шайбами и гайками. После её установки, а так же проверки горизонтальности и вертикальности всей конструкции, кладочные работы можно продолжать.
  Стыки между кладкой и рамой должны быть тщательно заделаны раствором.

По мере того, как высота кладки увеличивается, для того, кто её производит, внутри колодца необходимо установить подмости. Выполнив несколько рядов, с наружной стороны кладку желательно сразу оштукатурить цементным раствором.
Слой штукатурки увеличит срок службы колодца, и защитит его от проникновения грунтовых вод или верховодки.

Колодцевая кладка для стен дома

В малоэтажном строительстве жилых домов нередко выполняется колодцевая кладка стен из кирпича. Этот вид кладки заслуживает самого пристального внимания.
Во-первых, он позволяет наиболее эффективно утеплить стены. А во-вторых, в процессе возведения их можно не только утеплить, но и одновременно декорировать. Итак, колодцевая кладка: за и против.

Возведение стены методом колодцевой кладки

• Немного подробнее о положительных сторонах такого возведения стен. Для каждого региона существуют определённые нормы рекомендуемой толщины стен, которая может быть очень даже значительной.
• В целях экономии, учитывая всё возрастающую стоимость энергоресурсов, стены, по идее, нужно делать ещё толще. А это экономически нерационально: увеличатся затраты на покупку кирпича, да и фундамент понадобится более мощный.
• Для тех, кто строит небольшой частный дом такие сложности ни к чему. Получить более тёплые кирпичные стены с наименьшими финансовыми затратами поможет колодцевая кладка с керамзитом.

Пенополистирол в гранулах

• Можно, конечно, использовать и рулонные утеплители, но тогда себестоимость строительства будет возрастать. Неплохой альтернативой керамзиту могут стать, пожалуй, только полистирольная крошка и вспученный вермикулит.
  Гранулированные утеплители засыпают в «колодец» стены, образовавшийся в процессе её возведения.
• Такая конструкция значительно уменьшает нагрузки на фундамент от веса стен. А если для их возведения использовать пустотелый кирпич, наружные стены станут легче ещё на четверть.
  Кладка кирпича колодцем имеет только один минус: она не является монолитной, так как имеет пустоты. По этой причине у здания, имеющего подобные стены, уменьшаются показатели капитальности и сейсмостойкости.
• По сути, колодцевая кладка представляет собой трёхслойную конструкцию, состоящую из основной стены, утеплителя, и лицевой стены. Обе стенки в процессе кладки жёстко связываются между собой.
  Для усиления конструкции применяют различные приёмы, например: основная стенка возводится из полнотелого кирпича, и лицевая – из пустотного.

Армирование кладки сеткой

• Внутреннее пространство двух первых рядов может быть заполнено не утеплителем, а раствором, представляя собой монолитный пояс. В горизонтальных швах, через 4-5рядов выполняется армирование стальной сеткой или полосой.
• За счёт выполнения горизонтальной и вертикальной перевязки швов, и получаются колодцы, замкнутые со всех сторон. Если в качестве утеплителя применяются сыпучие материалы, то во избежание их усадки, через каждых 50-60 см выполняют горизонтальные диафрагмы из тычковых рядов кирпича.

Устройство горизонтальных диафрагм

В настоящее время применяется не менее четырёх вариантов выполнения колодцевой кладки: облегчённая (полкирпича), полтора кирпича, в два кирпича (иногда в два с половиной), модифицированная.

Подробности этих методов мы описывать не будем. При необходимости вы легко найдёте в интернете нужную информацию

Кладка печей

Аналогично ведётся и кладка печных колодцев, схема которых очень похожа на некоторые способы колодцевой кладки стен дома. В печном строительстве этот вид кладки используется для уменьшения теплопроводности стен.
Итак:

• Колодец, образовавшийся между внутренней и наружной стенкой, так же, как и в случае с наружными стенами, заполняют утеплителем. Кроме тех материалов, что мы упоминали в предыдущей главе, здесь могут применяться различные виды минеральных ват. Колодцы могут быть заполнены и каким-либо лёгким бетоном.

Схема кладки печи в 3 колодца

Мы привели вам схему, с помощью которой может быть выполнена кладка колодцев печи своими руками. Кстати, этот способ используют не только для кладки самой печи, но и для возведения дымохода.

Декоративный колодец из дерева — элемент ландшафтного дизайна

Колодец-клумба Любой владелец приусадебного участка, старается обустроить его так, чтобы его часть, примыкающая непосредственно к дому, была удобна для отдыха на свежем воздухе.

А отдыхать вдвойне приятно, когда во дворе хоть что-то радует глаз. Именно эта роль и отведена такому интересному элементу ландшафтного дизайна, как декоративный колодец.

В данной статье мы поговорим о том, как сделать тако.

Декоративные колодцы из дерева — гармония с окружающим ландшафтом

Важно

Декоративные колодцы из дерева Декоративные колодцы из дерева относятся к важному элементу ландшафтного дизайна, гармонично подчеркивающие общий стиль сада. Многие владельцы домов за городом, у которых хватает земли и на огород и на садик, да ещё остается свободная территория, стремятся придумать и украсить приусадебный участок чем-то необычным. Сооружение может быть как действующим, так.

Железобетонные колодцы различного назначения

Прямоугольные колодцы железобетонные Бетон является лучшим выбором материала для строительства глубоких водозаборов шахтного типа. Высокая прочность ствола, минимальное количество стыков, возможность дополнительного армирования и качественной герметизации – вот неполный перечень достоинств, которыми обладают колодцы водопроводные из сборного железобетона. Чтобы в дальнейшем н.

Делаем сруб колодца своими руками

Чтобы сделать сруб для колодца оригинального дизайна, надо немного постараться и применить свою фантазию Есть два пути развития события, чтобы сделать сруб колодца своими руками и вложить в проект домика для колодца всё своё мастерство, частичку души и полет фантазии. Владельца, готового заняться выполнением этих работ, можно сравнить с модницей, у которой шапочка, перч.

Ворот для колодца: как сделать самостоятельно

На дачном участке Колодец на участке – залог постоянно чистой и полезной воды. Обеспечить ее подъем позволяет простое приспособление – ворот. Это конструкция, выполненная в форме цилиндра. На его оси крепится цепь, при вращении воротка на него наматывается цепь с ведром. (далее…).

Главная

Источник: http://legkoe-delo.ru/remont-doma/kvartira/43056-kak-vypolnyaetsya-kladka-kolodtsevaya

center-esm.ru

Сделать колодец из кирпича своими руками

Если подача воды на участок не обеспечивается извне, то приходится искать решение самому. В таком случае требуется обустроить колодец из кирпича. Туда можно опустить насосное оборудование.

Обычно для строительства колодцев используют бетон или дерево, но иногда также применяют кирпич или натуральный камень.

Колодезную кладку может сделать начинающий мастер.

Перед началом копки колодца необходимо четко определить, есть ли вода на участке вообще и где она ближе всего подходит к поверхности. В этом поможет проведение пробного бурения. Данная методика позволяет с большой точностью отыскать искомую точку. Известны несколько народных способов. Встречаются варианты, когда для поиска источника воды учитываются растущие вблизи растения. В большинстве случаев народные приметы предшествуют бурению. Затем проводится изучение грунта. На основе полученных данных делается окончательный вывод касательно особенностей залегания грунтовых вод на участке.

Если дом окружен орешником либо ивами, то это свидетельствует о том, что вода пролегает на 2-4-метровой глубине. Если на участке имеется клин или бузина, то это значит, что имеются подземные воды в 5-8 метрах от поверхности земли.

Касательно обустройства колодца

План кирпичного колодца.

Занимаясь устройством колодцев, рекомендуется соблюдать некоторые правила. Следует определить заранее:

• в каком месте разместится будущий кирпичный колодец;
• когда наиболее оптимально его выкапывать.

Все операции нужно проводить с обязательным соблюдением техники безопасности.

Место, где будет находиться колодезная скважина, надо определить загодя. Не следует копать канализационный колодец в непосредственной близости от жилых построек, ибо существует опасность, что подземные воды начнут опасно подмывать грунт под фундаментом. Дом может осесть. Посему рекомендуется располагать колодезный сруб не ближе, чем на 25-30 метров от стен.

Лучше всего рыть колодцы ранней осенью. В это время подземные воды имеют самый низкий уровень. Это дает возможность выкапывать шахту под колодец из кирпича ниже уровня влаги. Специалисты не рекомендуют рыть колодец в ситуации, когда вода подходит к самой поверхности земли. В жаркую пору она может высохнуть. В случае же излишне глубокого забора жидкость может оказаться непригодной для употребления. Наиболее оптимальной является колодезная скважина с глубиной в 10-20-метров.

Подготовительный этап

Прежде, чем начать работу, следует запастись необходимым строительным инструментом:

Инструменты для кладки кирпича.

• лопаткой;
• молотком-киркой;
• порядовкой;
• строительным уровнем;
• правилом;
• шнуром-причалкой;
• отвесом;
• расшивкой.

Собрав инструментарий, можно приступать к выкладыванию колодца.

Если создается колодезная кирпичная кладка, то берется обычный керамический кирпич. Силикатные блоки для этого не подойдут, поскольку необходимые свойства здесь отсутствуют.

Существуют два основных способа укладки кирпича своими руками:

• тычковый, когда соседние изделия примыкают друг к другу по ширине, а короткая сторона (тычка) остается свободной;
• ложковый, при котором кирпичи соединяются торцами (выкладываются по длине).

Особое внимание следует уделить перемычкам ─ отдельным блокам, которые фиксируются иначе, нежели базовый ряд. Использование перемычек способствует сужению внутреннего пространства и расширению внешнего объема. В промежутках между кирпичами раствор следует заливать особо тщательно, дабы избежать образования пустот.

Как делается кирпичная кладка

Схема кладки кирпичного колодца.

Перед началом укладывания следует сделать бетонную подушку, толщина которого варьируется от 10 до 15 см. Конструкция ложится на поверхность тщательно выровненной площадки. Рекомендуется непременно проверять уровень приборами. Необходимо тщательно проконтролировать, чтобы колодезное днище было расположено строго горизонтально.

Предварительно надо сделать три каркаса округлой формы. Верхняя секция должна иметь сечение в метр. Нижние же ярусы увеличиваются пропорционально. Две верхних рамы изготавливаются из дерева, а вот нижней полагается быть металлической.

Правильность формы возводимого колодца зависит от качества исходного шаблона. Конструкция фиксируется крючками на кирпичном ряде. Тогда канализационный колодец укладывается со спокойствием и уверенностью. При наличии шаблона даже непрофессионал сможет выполнить все монтажные работы. С каждым вновь уложенным рядом шаблон следует перемещать наверх. Чтобы укрепить кирпичные слои, требуется каждый пятый пласт прокладывать арматурой. Ее край должен отстоять от торца на дюйм (2,5 см).

Укладывая кирпич, необходимо внимательно контролировать, дабы промежуточные рамки не утыкались в него. Конструкции должны располагаться строго вертикально и горизонтально. Правильность монтажа контролируется с помощью специальных приборов. Также для проверки используются отвес и уровень.

//www.youtube.com/watch?v=7OxGXVkSiZk

Важные моменты

В процессе кладки надлежит учитывать ряд особенностей.

1. Свежеуложенную монтажную смесь надобно тщательно утрамбовывать, дабы во время укладки не возникали зазоры и пустоты.
2. Порой вода в колодец поступает через боковые отверстия. В таком случае в нижней части кладки проделывается ряд небольших отверстий, в которых фиксируются фильтры. Очищение происходит тогда, когда вода проходит сквозь пористый бетон.
3. По окончании строительства кладка колодца из кирпича оштукатуривается с обеих сторон. Подготовленный отделочный раствор следует сразу нанести на поверхности, ибо простаивающий раствор очень быстро ослабевает.

//www.youtube.com/watch?v=UeOkPRRkrbE

Вместо заключения

Округлый колодец должен сужаться кверху. Для этого делается постепенный напуск (максимум в 3 см). Сужение осуществляется с трех сторон, четвертая же грань делается абсолютно отвесной. Именно на ней должно установить комплект ходовых скоб, которые монтируются в шахматном порядке. Дабы скобы служили долго, их следует заранее окрасить с помощью водостойкой краски. Готовый колодец требуется регулярно чистить. Перед спуском в канализационный колодец рекомендуется проверить наличие кислорода, опустив вниз горящую свечу. Если там есть углекислый газ, то понадобится вытяжной вентилятор.

kubkirpich.ru

Технологический процесс кладки колодцев из кирпича

Колодцы являются многофункциональным сооружением. Существуют различные их виды в зависимости от назначения, материала изготовления. Что из себя они представляет? Какова технология кладки колодцев из кирпича, читайте в статье.

Виды колодцев

Эти сооружения бывают разными, что зависит от многих факторов: назначения, глубины залегания грунтовых вод, состава почвы и многого другого.

Встречаются следующие виды колодцев:

• Ключевые – самые экономичные и простые. Они бывают нисходящими и восходящими, что зависит от наличия ключей.
• Шахтные колодцы. Для их создания необходимо вырыть шахту 10-20 метров глубиной. Форма таких колодцев разная: круглая, прямоугольная, квадратная.
• Трубные колодцы. Они изготавливаются круглой формы, напоминающей трубу. Это долговечные и гигиеничные сооружения.

Кладка колодцев выполняется из различных материалов. Это может быть кирпич, камень, бетон, железобетон, дерево.

Шахтные колодцы

Эти сооружения, независимо от типа, имеют одинаковую конструкцию – котлован вытянутой формы, глубина которого составляет 5-15 метров. Стенки такого колодца укреплены, оголовок аккуратно оформлен. Преимущества сооружения шахтного типа в том, что имеется постоянный доступ к питьевой воде, которая не только сохраняется здесь, но и пополняется естественным способом. Полностью осушается такой колодец крайне редко.

Кирпичная шахта

Разные типы шахтных колодцев по своему устройству мало отличаются друг от друга. Разница между каменным и кирпичным колодцем, например, невелика. Основное отличие – в укладке кирпичей, где применяется определенная схема. Для того чтобы стены колодца были надежными, ширина кладки должна составлять один – полтора кирпича. Круглая форма шахты достигается за счет применения стабилизирующего профиля.

Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.

Трубный колодец

Кладка колодца из кирпича начинается с подготовки рам. Их диаметр должен быть равным диаметру будущего колодца. Основной является нижняя рама. Для ее изготовления используется металл, железобетон или мореный дуб, так как она должна быть самой прочной. Рама имеет толщину 10 сантиметров. Ширина равна толщине кладки. Размер внешнего диаметра на 5-6 сантиметров превышает внешний диаметр рам промежуточных.

Внешний край рамы по всему периметру снизу имеет нож из стали. Деревянными является и верхняя, и промежуточная рама. Между собой они скрепляются при помощи гвоздей. Толщина этих рам составляет 8 сантиметров, а ширина - такая же или немного меньше, чем толщина кладки.

По периметру рам необходимо просверлить друг под другом отверстия, между которыми будет одинаковое расстояние. Они нужны для того, чтобы вставлять в них анкеры. Нижняя рама имеет шесть анкеров, которые плотно закреплены гайкой и шайбой. После проверки уровнем в котлован горизонтально опускается готовая рама, а на нее при помощи гаек и шайб надевается промежуточная. Чтобы конструкция была прочней, необходимо укрепить ее сверху бревнами.

Кладка кирпичных колодцев

Этот процесс выполняется в один – полтора кирпича. Ряды при этом могут быть только тычковыми или чередоваться с ложковыми. Обязательно, вне зависимости от вида кладки, первые два ряда – тычковые. Чтобы сохранялась правильная круглая форма, специалисты рекомендуют пользоваться шаблонами, которые выполняются в виде колец с двумя половинками, скрепленными клиньями.

Кладка колодцев своими руками не вызывает затруднений, если все делать правильно. Сначала раствор цемента в 1-1,5 сантиметра толщиной накладывается на основную раму и разравнивается. На него кладутся кирпичи первого ряда, затем второго и так далее. Если кладка колодцев круглая, между кирпичами снаружи будут оставаться зазоры. Их нужно заполнить битым на мелкие кусочки кирпичом, смешанным с раствором.

Во время кладки не следует забывать об отверстиях для анкеров. Они проделываются в кирпичах. Зазоры необходимо заделать цементным раствором. Для того чтобы получить прочную кладку кирпича, по всей длине каждого четвертого ряда следует проложить тонкую проволоку в два слоя. Когда расстояние между промежуточной рамой и верхним рядом станет 5-6 сантиметров, кладку необходимо приостановить, на раме закрепить анкера, а свободное пространство заполнить раствором. Но предварительно в него добавляется гравий или щебень в пропорции 1:3. Раствор нужно утрамбовать. Для этого подойдет деревянная доска, ширина которой совпадает с расстоянием между рамой и кирпичами.

При поступлении воды в колодец через стенки, в них оставляются отверстия для окон, равные 25х50 сантиметров. В них будут устанавливаться фильтры для очищения воды. На кирпичную кладку верхнего ряда накладывается арматура и заливается раствором цемента толщиной 20-25 сантиметров.

Оштукатуривание

После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен. Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.

Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.

Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.

Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами. Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.

После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы. Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.

Канализационный колодец

Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду. За неимением такового подойдет красный. Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.

Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды.

Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.

Как рассчитать вместительность канализационного колодца?

Это сделать просто. Нужно перемножить количество потребляемой за сутки воды на даче и количество дней, за которые происходит накопление нечистот, для переработки которых микроорганизмами требуется трое суток. Это нужно учитывать при строительстве очистительного сооружения из кирпича. Оно должно быть по размерам таким, чтобы хватало места для накопления отходов за несколько дней.

Кладка кирпича канализационного колодца

После определения места размещения колодца, приобретения нужного материала приступают к строительству. Технологический процесс кладки колодцев из кирпича начинается с заливки фундамента. Раствор готовится из двух частей песка, по одной - гравия и цемента. Высота фундамента составляет 20 сантиметров. После заливки ему нужно дать время для затвердевания. Обычно для этого достаточно одной недели. Каждый день фундамент нужно поливать водой.

Затем делается кладка колодцев, штукатурка дна и стен, покрытие битумом в два слоя. Устанавливаются перекрытие из железобетонной плиты или просмоленного щита из дерева, люк и труба для вентиляции.

Сооружения такого типа используются в водопроводно-канализационных хозяйствах. Смотровой колодец рекомендуется располагать на расстоянии не менее чем 3-12 метров от жилого помещения. Его размер хозяин определяет индивидуально. Главное требование – наличие условий для работ, связанных с обслуживанием трубопровода.

Колодца могут иметь разную форму. Стенки круглого колодца имеют толщину, равную длине одного кирпича, который укладывается тычками. Кладка кирпича прямоугольной формы выполняется по двухрядной системе.

Для кладки кирпича в сухом грунте используется раствор из цемента и песка в соотношении 1:4, а в мокром – 1:3. Швы внутри колодца тоже затираются раствором.

Если на глубине вырытого колодца залегают грунтовые воды, его внешняя поверхность оштукатуривается. Толщина слоя достигает два сантиметра, а высота - на полметра выше уровня грунтовых вод. При кладке стен колодца в ее швы заделываются скобы из чугуна или стали. Расстояние между ними составляет 35 сантиметров. Скобы располагаются по вертикали в шахматном порядке в два ряда. Они заменяют ступеньки при спуске и подъеме в шахту.

Требования

К материалу, из которого возводится колодец, предъявляются особые требования. Кирпич не должен иметь сколы, трещины и быть пустотелым. Раствор берется со стандартной рецептурой. В его состав входит портландцемент М400 и чистый песок с размером песчинок не более двух миллиметров. Раствор прочнее, если в нем содержится меньше песка. Это легко узнать по соотношению ингредиентов. Оптимальным считается раствор марки М50: одна часть цемента и четыре – песка.

fb.ru

инструкция по строительству на даче.

Владельцам загородных домов приходится решать вопрос водоснабжения. Колодец на даче – приемлемый вариант, который используется многими хозяевами.

В загородном доме вам понадобится колодец.

Кратко о залегании грунтовой воды

Средняя глубина залегания водоносных слоев – от 4 до 30 м. Пласты, которые ближе к поверхности, называют верховодкой. Из них иногда добывают воду на технические и хозяйственные нужды. Дебит не всегда достаточный и постоянный в течение года. Основной источник пополнения – осадки, которые почвой очищаются недостаточно.

Между верховодкой и пластом с питьевой водой лежит несколько слоев. Они бывают проницаемые и непроницаемые. Первые свободно пропускают и фильтруют воду, состоят из песка, галечника, щебня, гравия.

Водонепроницаемые слои – глинистые и суглинистые массы, каменистые породы без трещин, которые препятствуют проникновению грязных стоков. Влага конденсируется между 2 такими водоупорными пластами. При вскрытии верхнего слоя уровень воды повышается, иногда она бьет фонтаном. Дебит постоянный независимо от времени года.

Типовая схема колодца шахтного типа

Шахтные колодцы самые большие по размерам просвета. Они круглой или квадратной формы, диаметр или длина стенки – 0,8-1,25 м, редко 1,5 м. Большие размеры не увеличивают дебит, который зависит от водоносного слоя, а не параметров ствола.

Основные конструктивные составляющие

Шахтный колодец устроен таким образом, что состоит из нескольких основных частей:

1. Водоприемник. Расположен в самом низу, в нем собирается вода. Она поступает преимущественно через дно, но при недостаточном дебите делаются отверстия в стенках.
2. Ствол, или шахта. Это участок от поверхности почвы до зеркала воды. Конструкцию делают из бетона – монолитного или готовых колец, камня, кирпича, дерева. Основное требование к стволу – герметичность, исключающая попадание в колодезную воду загрязняющих веществ, осадков.
3. Оголовок. Конструкция, возвышающаяся над землей не меньше чем на 0,6 м, а удобнее всего – когда на 0,8-0,9 м. Препятствует загрязнению источника, создает безопасные условия использования. Имеет крышку, для ручного забора воды ведром сооружают подъемное устройство.

Наглядный пример шахтных колодцев.

Классификация по водоприемной части

Существует 3 вида шахтных колодцев:

1. С несовершенным водоприемником. Он частично погружен в водоносный пласт. Жидкость поступает через дно, иногда сквозь отверстия в стенках. Конструкция наиболее часто используется для одной семьи. Воды хватает, чтобы обеспечить все потребности.
2. С водоприемной частью совершенного типа. Она проходит через всю водоносную жилу, упирается в нижний непроницаемый пласт. Пополняется через боковые отверстия. В частных домовладениях встречаются редко. Если дебит превышает потребности семьи, вода застаивается, портится.
3. С совершенной водоприемной частью, дополненной зумпфом. Это резервуар, который устраивают в плотном непроницаемом слое под водоносной жилой. Остальные характеристики конструкции аналогичны предыдущей.

Существует другой тип резервуара для воды – конус с усеченной вершиной. Его устраивают при толщине водоносной жилы более 3 м.

Оптимальная для частников схема

Схема размещение грунтовых вод.

Выбор типа шахтного колодца обусловлен потребностями в объеме воды. При недостаточном использовании она застаивается, теряет питьевые качества, портится. Для дачного участка рациональный вариант – сделать сооружение несовершенного типа.

Практика показала, что глубину водоприемника следует ограничить 70% толщины пласта. Увеличение уменьшает количество поступающей воды, приходится проделывать боковые отверстия.

На дне такого источника делают донный фильтр. Он состоит из слоя песка снизу, посредине – щебень или гравий толщиной 15 см.

Сверху засыпают более крупные фракции щебня, гравия или гальки. Если на дне водоприемника плывун, устраивают дощатый настил. В нем проделывают отверстия для поступления воды.

Самостоятельные гидрогеологические изыскания

Приступая к строительству колодца своими руками, выясняют ориентировочную глубину. Эта информация позволит вычислить и закупить необходимое количество материалов. Интересуются у соседей, какой уровень воды, техническая она или питьевая, стабильностью зеркала. Выясняют, какие пласты проходились при разработке шахты, встречались ли крупные камни.

Опросы дают приблизительные значения при условии, что местность равнинная, а холмистость небольшая. Водоносные слои в таком случае почти горизонтальные, расположены на одинаковой глубине. Разница в длине ствола вызывается только высотой местности, на которой расположены колодцы.

Опросный метод не дает результатов, если высоко залегают скальные и полускальные породы. Водоносные жилы располагаются в них спорадически. Малоэффективен он и при сильно холмистом рельефе.

Узнать нахождение водоносных слоев вам поможет бурение.

Точную картину может дать только бурение. Его можно провести самому, что трудно, или воспользоваться услугами гидрологической организации. Если она проводила на этой местности изыскания, то имеются необходимые данные.

Важно не только определиться с глубиной шахты, но и понять, можно ли в этом месте добыть воду. Хорошие результаты дает учет особенностей ландшафта.

Воды нет или мало:

• на сильно возвышенных участках;
• рядом со скважинами;
• на крутом берегу реки;
• на местности с густыми зарослями акации или сосны.

На некоторых участках вода низкокачественная, с большим содержанием железа и марганца. К ним относятся низкие берега водоемов, высушенные болота.

Где устроить объект водоснабжения

Для выбора оптимального места придерживаются правил:

• расстояние между колодцем и объектами возможного загрязнения (навозные кучи, выгребные ямы, скотные дворы и т.п.) – 20 м;
• на речных берегах и склонах оврагов недостаточный дебит;
• чтобы не разрушить фундамент строений, минимальное расстояние к ним от объекта водоснабжения – 5 м.

Нежелательно устраивать сооружение рядом с прудом, из которого не вытекает вода. Она проникает в колодец и загрязняет его.

Технологии строительства шахтных колодцев

Вырываем шахту для строительства колодца.

Работы выполняются по одному из способов:

1. Вырывают шахту, стены формируют с фундамента, опирающегося на дно водоупора. Применяют в кирпичных и каменных колодцах. Чтобы предотвратить обвал ствола, устраивают крепеж.
2. Наращивают стенки сверху и одновременно опускают. Параллельно выполняются строительные работы и проходка. Технологию применяют при использовании колец или дерева.
3. Делают проходку с наращиванием снизу. Используют, когда деревянную конструкцию заклинивает. Просвет уменьшают в размере, элементы присоединяют к нижней части.

Сооружение колодца с фундаментом

Работа начинается с устройства бетонного фундамента. Дно выравнивают, засыпают щебнем, трамбуют. Опалубку высотой не менее 10 см собирают наверху, укладывают изнутри полиэтиленовую пленку. Опускают в шахту и заливают раствором из щебня и цемента без песка. Для надежности основания добавляют горизонтальную арматуру и вставляют вертикальные стержни в количестве 6 штук.

Изготавливают арматурный каркас. Чтобы удлинить вертикальные прутья, используют стержни толщиной 15 мм с приваренной резьбовой частью М16. Удобно применить трехметровые шпильки. Их соединяют удлиненными гайками, обходясь без сварки.

Кладку выполняют по кругу, контролируя шаблоном. Толщина стенок из кирпича при глубине ствола до 6 м – 25 см, при использовании камня и большей длине шахты – 37 см. Через 15-20 см укладывают горизонтальные прутки, привязывают к вертикальным стержням проволокой. В раствор можно добавить 1 часть жидкого стекла, что увеличит герметичность швов.

Кладка кирпича колодца.

Как сделать колодец из бетонных колец

Требуется минимум 3 человека. Для подъема земли целесообразно использовать треногу с лебедкой.

Последовательность действий:

1. Устанавливают на место кольцо. В него забирается работник и начинает подкапывать изнутри. Кольцо опускается, когда край сравняется с землей, накатывают другое.
2. Продолжают проходку, дальнейшие действия аналогичные. Водоносный пласт копают на глубину, которая зависит от выбранного типа водоприемника.
3. Откачивают грязную воду дренажным насосом. Чем больше ее отберут, тем чище будет источник.

Чтобы железобетонные кольца под давлением почвы не сдвигались, на них устанавливают накладки из полос металла. В стенках проделывают 3-4 отверстия, скрепляют болтами с гайками. Если кольца с замками, в этом нет необходимости.

Устройство сруба деревянного колодца

Важно правильно выбрать и подготовить древесину. Дольше всего служит дуб или граб – под водой до 25 лет, сверху – 50 лет. Для подводной части применяют также вяз, лиственницу, ольху, выше подойдет сосна. Подбирают бревна одинакового диаметра. Заготовки ошкуривают, высушивают в тени до 3 месяцев.

На выбор технологии монтажа оказывает влияние глубина шахты. Безопасный способ – наращивание сруба сверху. Он повторяет метод устройства колодца из бетонных колец. Если прочный грунт и несильно просачивается вода, можно проводить монтаж снизу. Вырывают шахту, на дне устраивают обвязку, собирают сруб, наращивая доверху.

Если подобную технику применить нельзя, поступают по-другому:

• пробуют выкопать максимально глубокую шахту;
• собирают снизу сруб, выводят на 0,5 м выше земли;
• снимают грунт в середине стен на 20 см, забивают туда клинья;
• удаляют почву по углам;
• убирают подпорки и осаживают конструкцию.

Последние 3 действия повторяют.

Схема сруба деревянного колодца.

Защита конструкции от поверхностных вод и морозов

Вокруг верхней части шахты устраивают глиняный замок. Он не пропускает посторонние воды, стоки. Выкапывают землю на глубину, превышающую уровень промерзания, шириной 0,5 м. Стенки утепляют пенопластом. Траншея заполняется глиной, тщательно трамбуется. Сверху сооружают отмостку с уклоном от оголовка.

Стыки между кольцами промазывают цементно-песчаным раствором, можно добавить 10% жидкого стекла. Предварительно в щели укладывают льняной канат.

Устройство домика над колодцем также предохраняет от атмосферных осадков и мороза.

vodasovet.ru

---

Смотрите также

•
  Исследование скважин в процессе бурения
•
  Колонковые долота для роторного бурения
•
  Скважина на воду что нужно знать
•
  Бурение скважин в ряжске
•
  Таблица долива скважины при спо
•
  Забой скважины что это
•
  Станок колонкового бурения
•
  Профессор смотрит в замочную скважину
•
  Эксплуатация газоконденсатных скважин
•
  Полив растений соленой водой из скважины
•
  Азимут скважины это
