Люк для скважины своими руками

Крышка на колодец из дерева, металла своими руками на vodatyt.ru

Крышка на колодец предотвращает попадание осадков, пыли и всякой живности. Помимо этого, она выполняет теплоизоляционную роль. В зимнее время крышка колодца блокирует циркуляцию холодного воздуха в его шахте, тем самым предотвращая замерзание воды.

Основные функции колодезной крышки

Как уже сказано выше, главная функция колодезной крышки — защитная.

Недопустимым является попадание в источник питьевой воды посторонних предметов. Всевозможные патогенные организмы, заносимые ветром, способны быстро размножаться в замкнутых условиях колодца, учитывая, что вода в нём не является проточной.

Также обустройство крышки над колодцем — одно из требований техники безопасности. Играющие на участке дети могут легко, из-за своего любопытства, упасть в колодец и погибнуть. Не исключено случайное падение в колодезную шахту и взрослых людей, допустим, в тёмное время суток.

Непрозрачная крышка предотвращает проникновение внутрь солнечного излучения. Ультрафиолет способствует «цветению» воды, образованию на стенках шахты склизкого налёта из водорослей. Всё это значительно снижает качество воды, а порой делает её полностью непригодной для питья. Утепление крышки позволяет избежать промерзания колодца зимой. Даже в самые сильные морозы при герметично закрытой шахте колодец не замёрзнет, и не придётся тратить время и силы на разбивание льда, что набрать воды.

Ещё одна функция колодезной крышки — декоративная. Колодцы издревле повелось украшать деревянными срубами, придающими своеобразный колорит приусадебному участку. При этом сруб с крышкой может выполняться в едином стиле с остальными надворными постройками, что позволит создать в пределах усадьбы единый архитектурный ансамбль.

Материалы для изготовления крышки

Для изготовления крышки можно использовать самый различный строительный материал, который наиболее подходит в каждом конкретном случае:

• Дерево.
• Металл.
• Пластик.
• Фанеру.
• ЛДСП.

Наиболее распространённый в недавнем прошлом вариант — крышка из дерева. Данный материал экологичен, доступен и прост в обработке. Также деревянная конструкция над колодцем смотрится весьма колоритно и оригинально, особенно, если домовладелец приложить фантазию при украшении сруба. Также вырезать распашную крышку можно из листового металла, полимерных листов — оргалита, текстолита, установленных на деревянном или стальном каркасе.

Если колодезная шахта выполнена из обсадных бетонных колец, то можно особо не утруждаться, и накрыть её стандартной бетонной крышкой с люком. Конечно, смотреться такое сооружение будет не очень эстетично. Но, если колодец расположен в глубине садово-огородного участка и не бросается в глаза гостям и домочадцам, такой вариант вполне приемлем. Главное достоинство в данном случае — простота устройства и долговечность эксплуатации.

Для придания крышке колодца теплозащитных свойств, её можно обшить изнутри термоизоляционным материалом — пенопластом, войлоком и т.д.

Пошаговая инструкция

В зависимости от конструкции колодезной шахты и сруба, крышки могут исполняться в виде круга или прямоугольника, при открывании убираться полностью или откидываться на петлях. Рассмотрим подробнее, как сделать крышку для колодца своими руками.

Деревянная крышка

Главное достоинство дерева — его высокая технологичность и лёгкость в обработке ручными инструментами.

Но следует учитывать, что дерево нуждается в защите от агрессивных внешних воздействий — сырости, перепадов температуры, солнечных лучей, насекомых-древоточцев. Для этого производится обработка конструкций антисептическими веществами, лакокрасочными составами. В этом случае деревянная колодезная крышка способна прослужить не одно десятилетие.

Самые подходящие породы деревьев для устройства крышки — лиственные. Это липа, берёза, дуб. Потребуются доски толщиной 2 см, или «дюймовки», шириной 150 мм, а также бруски 4х4см. Наиболее простая конструкция колодезной крышки — обычный деревянный щит, закрывающий горловину сверху. Замеряем ширину горловины колодца, и по её размерам сколачиваем щит: на основание из 2-х брусков плотно набиваем доски. При необходимости щиту при помощи ножовки или электропилы придаётся форма круга.

После этого деревянная конструкция промазывается антисептиками, морилкой, а сверху покрывается лаком или краской для уличных работ. Также, для удобства открывания, крышка снабжается ручками. Чтобы предотвратить промерзание воды внутри колодца, крышку рекомендуется утеплить, прикрепив с внутренней стороны лист пенополистирола, войлока, или другого подходящего теплоизоляционного материала.

Деревянная крышка для колодца, сделанная своими руками, готова и может эксплуатироваться долгие годы. Как вариант, щит можно изготовить из цельного листа фанеры или ламинированного ДСП. Обычное ДСП брать не следует из-за его низкой устойчивости к сырости.

Комбинированный вариант: металл и текстолит

Больших усилий потребует создание крышки из металла и текстолита. Сочетание таких материалов позволит создать прочную и долговечную конструкцию. В процессе работы потребуется угловая шлифмашинка, сварочный аппарат, дрель. Каркас конструкции собирается из металлических элементов — трубок или уголков. На него нашиваются плиты полимеров — текстолита или оргалита.

• Уголки или трубки нарезаются в соответствии с диаметром колодца, так, чтобы каркас полностью закрывал горловину, либо располагался на ней как на фундаменте.
• Торцы уголков обрезаются болгаркой под углом 45^о для удобства стыковки.
• Из подготовленных уголков сваривается квадратная рама, сварочные швы зачищаются шлифмашинкой.
• В полученном каркасе дрелью или сваркой делаются отверстия, и он крепится поверх колодца при помощи дюбелей.
• Далее из уголков или трубок сваривается ещё одна рама — под откидную крышку. Размер её должен быть таким, чтобы она плотно, но без излишних усилий входила внутрь основного каркаса. Для жёсткости усиливаем крышку ещё одним уголком, располагая его по диагонали.
• Затем скрепляем две полученные рамы между собой шарнирным соединением.
• Крышка обшивается снаружи листом полимера и снабжается ручкой.
•
• Для защиты металлическим элементов конструкции от коррозии окрашиваем их защитным лаком или водоотталкивающими эмалями.

Железобетонная конструкция

Чаще всего такая технология используется для устройства защитной крышки поверх колодезной шахты, набранной из бетонных обсадных колец. Установка железобетонной крышки поверх колодца — достаточно простой вариант, однако, иногда требующий привлечения подъёмного крана.

Стандартная бетонная крышка обладает большим весом. И если горловина колодца расположена высоко от земли, то установить её вручную будет проблематично. Да и для установки бетонной крышки небольшого диаметра потребуются усилия нескольких человек.

Поэтому, крышку рекомендуется устанавливать одновременно с монтажом обсадных колец. Это позволит упростить работу, одновременно сэкономив на дополнительном вызове подъёмно-монтажной техники. Стыковочный шов между бетонной крышкой и верхним обсадным кольцом заделывается цементным раствором. В проёме крышки устанавливается люк с кольцом. Ранее колодезные люки отливались из чугуна, а сегодня можно приобрести недорогие, и в то же время лёгкие и прочные полимерно-песчаные модели.

Рекомендации специалистов + видео

Все вышеприведённые варианты имеют свои отрицательные и положительные качества. Поэтому, при выборе той или иной технологии, следует учитывать их особенности, а также уровень собственных навыков обращения со строительным инструментарием и наличие свободного времени. На фотографиях показаны некоторые варианты устройства колодезных крышек, а также этапы их изготовления и монтажа.

vodatyt.ru

Делаем люк колодца самостоятельно - Учебник сантехника

Установка люка на колодец – обязательный этап обустройства водозабора. Крышка предотвращает попадание в источник атмосферных осадков, мусора, пыли, защищает от проникновения животных и птиц. И в случае если раньше больше были распространены целые конструкции с козырьками и воротом, то сейчас значительно чаще воду качает насос, исходя из этого потребности в устройстве сложной конструкции нет.

Сходу напомним, что сделать крышку самостоятельно достаточно просто, для этого не потребуется каких-то особенных навыков и сложных приспособлений. Следуя нашим рекомендациям, вы легко справитесь с данной задачей, и ваш колодец будет надежно защищен от негативных действий.

Варианты изготовления крышек из дерева

Прежде, чем приступить к изготовлению, стоит определиться с тем, каким будет основной материал изготовления. Мы рассмотрим самые популярные варианты и специфику работ в каждом из случаев.

Плоские крышки

Люки на колодцы значительно чаще изготавливаются из дерева в силу многих преимуществ, которыми владеет материал. Помимо этого, древесина весьма несложна в обработке, что важно для тех, кто не имеет опыта проведения подобного рода работ.

Перед тем, как начать изготовление, направляться запастись определенным комплектом материалов и инструмента:

• Пара деревянных брусков, они должны быть не через чур громадными, но достаточно прочными.
• Доска обрезная шлифованная, совершенный вариант, в то время, когда материал с пазами – так стыки будут защищены максимально надежно.
• В случае если на крышке будет раскрывающийся участок, не забудьте запастись завесами нужного размера и системой закрывания. Это возможно защелка либо шпингалет.
• Из инструмента, в первую очередь, должна быть ножовка по дереву или электролобзик. В случае если для сборки конструкции будут употребляться саморезы, то нужно иметь в наличии и шуруповерт.
• Не забудьте и об измерительном инструменте: рулетке, угольнике и строительном карандаше.

В зависимости от выбранной конфигурации список работ может различаться, но основные этапы производятся одинаково:

• Сначала определяется диаметр люка колодца, и, исходя из этого, планируется конструкция.
• В первую очередь направляться собрать каркас будущей крышки. Для этого употребляются бруски, разрезанные на куски нужной длины.
• С верхней стороны конструкция обшивается доской, с нижней – улучшается одним либо несколькими поперечными брусками.
• Сверху кроме этого прикручивается две поперечины из брусков, к каким прикрепляется одна либо две ручки.
• Установка люка на колодец стребует, дабы он был надежно зафиксирован посредством дюбелей или анкеров. Так вы обезопасите конструкцию от сдвигания кем-либо.

Время от времени крышки люков колодцев делаются со особыми дверцами, через каковые возможно контролировать состояние конструкций и оборудования. Это особенно актуально в случаях, в то время, когда колодезное кольцо используется в качестве кессона для сква

uchebniksantehnika.ru

Правильно выбрать и установить крышку для колодца

Обеспечив загородный дом чистой питьевой водой, необходимо принять меры по защите источника от внешнего загрязнения.

Обустраивая колодец, обязательно устанавливается люк, предотвращая попадание мусора, пыли, животных и т. д. Крышка для колодца может приобретать самый разный вид и изготавливаться из различных материалов.

Виды

Люки на водяной коллектор изготавливается из таких материалов:

• Бетон.
• Металл.
• Дерево.
• Пластик.
• Декоративные.

Бетонные

Если шахта возводилась из железобетонных колец, то логичным завершением будет установка бетонной крышки. Как правило, дверца может быть полимерной, деревянной или металлической.

Изделия из бетона имеют маркировку КЦП. Они выпускаются по установленным ГОСТам и нормам. Стоит отметить их тяжелый вес. Большой популярностью пользуются следующие маркировки:

1. КЦП 1.10.2 Ø1160 мм, 250 кг.
2. КЦП 1.15.2 Ø1680 мм, 600 кг.
3. КЦП 1.20.2 Ø2200 мм, 700 кг.

Металлические (квадратные)

В основе используется уголок. Сваривается каркас в виде квадрата, для формирования круга применяется металлическая полоса. Диаметр внутреннего круга должен совпадать с диаметром входного отверстия изготовленного колодца. Из профильной трубы или уголка делается дверца, и на навесах все крепится. Обшивается прочным материалом, например, металлическим листом, жестью, деревом.

Деревянные

Конструкция из дерева может иметь разную форму:

• Шестиугольную.
• Круглую.
• Квадратную.
• Складную, разборную.

Они имеют ряд положительных сторон:

1. Дерево – экологически чистый материал.
2. Конструкция получается сравнительно прочной.
3. Небольшой вес.
4. Возможность сделать самостоятельно.
5. На готовую продукцию невысокая цена.
6. Простая установка, не требующая специальной техники, как в случае с железобетонной.
7. Красивый внешний вид.

Ради объективности, стоит отметить один недостаток – потребность в утеплении. Некоторые разновидности могут иметь дверцы.

Пластиковые

Пластиковое изделие имеет свои положительные стороны и преимущества:

• Удобный монтаж. Возможность производить демонтаж, так как фиксация может выполняться посредством болтов.
• Выпуклая или плоская форма. За счет этого можно достичь необходимой герметичности.
• Небольшой вес. Благодаря этому можно выполнить установку своими руками, ведь они легки.
• Пластмассовые изделия имеют эксплуатационный срок: в среднем около 50 лет.
• Высокая прочность и надежность.
• Безопасное открывание.
• Возможность выбора разных цветов и форм.
• Доступная цена.

Есть и минусы этого решения:

• Отсутствие маркировки. Производители опираются на свои стандарты, удобные для них.

Существуют варианты, у которых есть дверца. Если колодец имеет навес и располагается на возвышенности, то дверца необязательна.

Декоративные

Конструкция под камень, может придать всему ландшафтному дизайну изюминку. Изготавливаются такие изделия из разных материалов:

• Бетон.
• Чугун.
• Пластик.
• Дерево.

Также существуют объемные модели, которые имитируют:

• Пень.
• Камень.
• Животных.
• Фонтан.
• Скульптуры из металла.

Материалы и инструменты для изготовления

Рассмотрим, как сделать крышки для колодцев из дерева и металла. Потребуется материал:

• Бруски.
• Доски.
• Металлические уголки.
• Гвозди/саморезы.
• Шарниры.
• Ручки.
• Профильная труба.
• Стальная полоса.
• Металлический уголок.
• Краска.

Инструменты:

• Ножовка.
• Топор.
• Рубанок.
• Лобзик.
• Сварочный аппарат.
• Электроды.
• Кисточки.

Процесс сборки колодезного люка своими руками

Несколько пошаговых инструкций по изготовлению простых люков на колодец для дачи из дерева и железа. В случае использования металла дополнительно будет применяться композитный текстолит для обшивки.

Из металла и текстолита

Процесс всех работ поэтапно:

1. Берутся металлические уголки, и отрезаются необходимого размера. Отталкиваясь от габаритов колодца, выдерживается пропорциональность.
2. С торцевой части уголка на нижней полочке следует сделать вырез под 45°.
3. Таких заготовок должно получиться 4 штуки одинакового размера.
4. Все элементы между собой свариваются, образуя квадрат. Прихватки следует поставить со всех сторон.
5. Каждый сварочный шов шлифуется болгаркой и специальным шлифовальным диском.
6. У вас должна получиться рама, которая будет неподвижной.
7. К раме будет крепиться подвижная крышка. Ее можно изготовить из профильной трубы прямоугольного сечения.
8. Длина трубы должна быть меньшей на 10 мм в сравнении с уголками. Это необходимо, чтобы будущая крышка могла свободно закрываться/открываться. Также следует учесть и расположение шарниров. Чтобы достичь идеальной точности, лучше всего подготовить схему и на ней указать все размеры каждого элемента.
9. Чтобы конструкция каркаса была прочной, внутрь него можно крест-накрест приварить трубы.
10. После этого все сварочные швы аналогично шлифуются/чистятся.
11. Далее необходимо взять текстолитовую плиту и вырезать из нее соответствующий размер для люка.
12. В середину между двумя слоями текстолита можно уложить экструдированный пенополистирол, пенопласт или другой теплоизоляционный материал.
13. Далее нижняя часть конструкции должна быть закреплена к оголовку колодца. Выполнить эту работу можно разными способами. Например, забить анкеры и приварить к ним металлический каркас. Установить деревянное основание и к нему зафиксировать крышку.
14. Чтобы внутренняя часть каркаса имела такую же круглую форму, приваривается полоса. Таким образом, получается опалубка по углам конструкции. Эти пустоты можно заполнить бетоном или также с двух сторон зашить текстолитом, а внутренность заполнить утеплителем.
15. На заключительном этапе остается покрасить всю конструкцию в желаемый цвет.

Из дерева (квадратная)

Наиболее простой вариант того, как защитить источник от всевозможных загрязнений. Вся работа сводится к таким пошаговым действиям:

1. Для начала необходимо сбить щит из досок.
2. Для этого кладется два бруска параллельно друг к другу.
3. На них выкладываются доски плотно без щелей и скручиваются саморезами или сбиваются гвоздями.
4. Чтобы обеспечить необходимую жесткость, со стороны брусков фиксируется брусок по диагонали.
5. Важно, чтобы бруски не выходили за размеры досок.
6. После этого  шлифуются. По углам снимаются фаски.

Важно понимать, что размер такой дверцы должен быть больше отверстия в шахте. Она должна полностью его перекрывать, чтобы мусор, пыль и что-либо другое не проникало внутрь источника. Также следует решить, будет крышка на навесах или просто прикладной. В любом случае необходимо побеспокоиться о наличии ручки, чтобы ее было удобно поднимать и опускать.

Совет! Чтобы между досками не было щелей, можно использовать герметик. Он будет играть роль компенсирования при расширении древесины.

Крышку можно покрасить или покрыть лаком. Это увеличит ее срок эксплуатации. Если вы решили покрыть древесину лаком, то предварительно покройте ее морилкой. Это придаст особый оттенок изделию.

Из дерева (круглая)

В качестве разнообразия крышку можно сделать круглой. Технология ее изготовления практически ничем не отличается от описанной технологии выше. Осуществляется сборка щита. Также крепятся диагонали, чтобы обеспечить необходимую жесткость. После этого нужно измерить диаметр кольца на оголовке колодца. Затем измерения переносятся на деревянный щит. Вам следует аккуратно и точно нарисовать круг. Далее потребуется лобзик, чтобы вырезать круг.

Важно! В процессе резки нужно следить за тем, чтобы под лезвие лобзика не попал гвоздь или саморез. Если так, то крепежный материал следует изъять из доски, а после среза все тщательно прокрутить и проверить на предмет прочности.

В случае обустройства круглой двери, сделать ее на навесах не получится. Поэтому обязательно обустраиваются ручки, которыми можно будет поднимать и опускать. Хорошо, если она будет вмонтированной в кольцо. То есть укладываться четко в паз. Таким образом, она не будет съезжать со своего места, а иметь конкретные рамки ограничения.

Как сделать замок

Если хотите ограничить доступ к колодцу, то дверь обязательно должна быть с замком. Особенно эффективно, когда источник частный. В таком случае необходим усиленный замок, а, возможно, и антивандальный.

Выбор замка зависит от нагрузки, с которой он может столкнуться. Для металлического изделия необходим прочный затвор, для деревянного менее. К металлической крышке навариваются петли, посредством которых вешается навесной замок. На деревянное изделие устанавливается щеколда. Есть засовы, которые используются в комбинации с навесными.

Несколько причин установки замка:

• Предотвратить любопытство детей, когда нет взрослых.
• Исключить произвольное открывание под воздействием силы ветра.
• При условии строительства частного колодца.

Эксплуатация и уход

Чтобы сделанная крышка прослужила дольше, она нуждается в осмотре. Способ ухода зависит от того, из какого материала она сделана. Если это дерево, то важно следить за тем, чтобы вовремя сменить краску. Если какие-либо доски прогнили, их необходимо полностью заменить.

Это касается и металлического изделия. Важно следить за нормальным состоянием краски, чтобы металл не подвергался коррозии и отрицательному воздействию атмосферных осадков. Также необходимо следить за состоянием навесов и ручки. Все механизмы должны быть исправными.

Регулярно проводите технический осмотр, хотя бы один-два раза в год, и эксплуатационный срок люка увеличится. Более того, потребуется меньше денег на ремонт и реставрацию изделия. Соблюдая все перечисленные требования и правильно выполняя уход, можно продолжительное время наслаждаться результатом своих рук.

wodakachka.com

Как выбрать и сделать крышку для колодца

Крышка (заглушка) для колодца предотвращает попадание внутрь шахты осадков, мусора, опадающей листвы, животных. Солнечный свет создает благоприятные условия для развития бактерий, поэтому колодезную воду от него тоже нужно защищать. Дополнительная функция крышки — предупреждение промерзания шахты зимой.

Слева — крышка для колодца из вспененного полиуретана, справа — деревянная крышка квадратной формы с двустворчатым люком.

Особенности крышки колодца

Если заглушка нужна для имеющегося деревянного оголовка, то ее лучше сделать самому из того же или максимально похожего материала, т.к. найти в продаже подходящую сложно. Если колодец состоит из бетонных колец, то проще всего купить готовую крышку: бетонную, деревянную, полипропиленовую, стеклопластиковую или металлическую.

Колодезная заглушка должна иметь форму оголовка — круглую, квадратную или шестиугольную, но возможно сочетание разных форм. Например, квадратный колодец накрывают круглой крышкой большего размера, чтобы исключить возможность ударов об углы.

Разновидности конструкции колодезной заглушки:

• с люком или дверцей, открывающимися вперед или в сторону;
• с 2 дверцами;
• цельная — полностью съемная;
• из 2 частей — разборная;
• с запорными устройствами — их наличие обязательно, если в доме есть дети или животные;
• утепляющая — дополнительная внутренняя, защищающая от промерзания.

Люки и дверцы могут быть откидными (на петлях) или сдвижными. Для удобного открывания ставят ручки или петли.

Требования к материалу: влагостойкость, прочность, отсутствие щелей, небольшой вес, устойчивость к воздействию УФ-излучения.

Деревянная крышка

Производители чаще всего используют для изготовления колодезных крышек дешевые породы дерева, например сосну. Для самостоятельного изготовления можно взять осину, дуб (лучше мореный), лиственницу, ель, березу. На заглушку подойдут доски толщиной 2-3 см, шириной примерно 15 см. Для их соединения понадобятся бруски 4 х 4 см. Вместо досок можно купить мебельный щит.

Деревянную крышку достаточно просто изготовить — потребуется простейший инструмент и доски.

Пошаговая инструкция по изготовлению съемной деревянной крышки для колодца:

1. Положить бруски параллельно друг другу. Их длина должна соответствовать внутренним размерам оголовка.
2. Плотно встык набить на бруски доски.
3. Для прочности между брусками прибить по диагонали еще 1 брусок.
4. Если нужно придать изделию форму круга или шестиугольника, то нанести на полученный щит разметку и обрезать лобзиком или ручным фрезером.
5. Заполнить щели между досками герметиком по дереву.
6. Отшлифовать изделие наждачной бумагой вручную или электроинструментами (болгаркой, дрелью со специальной насадкой и т. п.).
7. Обработать готовую заглушку в 2 слоя морилкой или пропиткой для древесины от влаги и гниения. Лучше выбирать составы с водоотталкивающим эффектом. Можно использовать смесь из прополиса и подсолнечного масла (1:3).
8. Покрыть лаком.
9. Закрепить на краях 2 ручки.

Деревянная крышка с дверцей значительно удобней в эксплуатации, но для её изготовления потребуется значительно больше времени.

Удобнее пользоваться заглушкой с люком или дверцами.

Особенности изготовления таких изделий:

1. Между брусками, скрепляющими доски, третий не прибивают, а вырезают отверстие.
2. Сделать дверцу можно из вырезанного фрагмента (тогда можно добиться точного совпадения оттенка и текстуры люка и основы) или другого материала. Так же, как при изготовлении целой крышки, на каркас из 3 брусков набить доски. Дверцу обработать пропиткой и лаком, отшлифовать.
3. Размер дверцы подбирают с учетом того, что к отверстию будут крепиться петли. Бруски, соединяющие доски основы крышки, должны на половину толщины выступать за края выреза, это нужно для создания опоры под люк. Другой вариант — накладная дверца больше отверстия (тогда в зазоры будет попадать меньше дождевой воды).
4. Можно использовать накладные петли для ворот. Их прикручивают к крышке и дверце.

Вне зависимости от выбранной породы древесины деревянная крышка на колодец прослужит не менее 5 лет.

В продаже есть готовые заглушки, сделанные полностью из металла, но из-за большого веса (не менее 25 кг) частные питьевые колодцы ими накрывают редко.

Можно использовать металлический уголок для изготовления каркаса крышки. Детали между собой сваривают, покрывают антикоррозийным грунтом и эмалью или краской (есть составы, дополнительно защищающие от ржавчины). Каркас можно обшить деревом или текстолитом.

Слева — металлическая крышка с люком, справа — бетонная крышка с металлическим люком.

Бетонная крышка

Готовую бетонную крышку на частный питьевой колодец можно купить вместе с кольцами для шахты. Изделие весит от 200 кг, имеет отверстие для люка, расположенное по центру или у края. Второй вариант лучше — удобнее спускаться в колодец для обслуживания (для этого на одной из стенок ствола предусмотрены ступени-скобы). Заглушки изготавливают из бетона класса В15 (марка прочности М200) и стальной арматуры. Пластиковый люк уже входит в комплект или приобретается отдельно.

Если отверстие для люка смещено к краю крышки, то при установке нужно следить за тем, чтобы оно находилось над скобами-ступенями. На поверхности бетонной заглушки есть металлические проушины для удобства монтажа с помощью подъемной техники. Крышку крепят к верхнему кольцу при помощи цементно-песчаного раствора.

При отсутствии постоянно действующих неблагоприятных факторов бетонные изделия служат не менее 50 лет. Защитить заглушку и оголовок можно, периодически обрабатывая их гидрофобизатором.

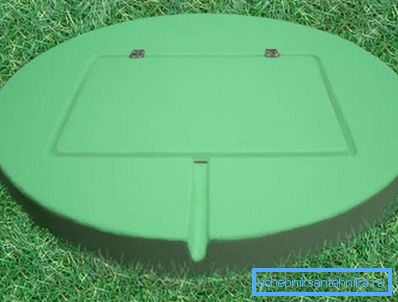

Пластиковая крышка для колодца

Еще один доступный готовый вариант — заглушка из цветного вспененного полиуретана высокой плотности. Материал легкий (вес изделия от 6 до 8 кг), не впитывает и не пропускает воду, обладает теплоизолирующими свойствами. На некоторых моделях из пластика есть горизонтальные площадки под садовые украшения. Диапазон выдерживаемых материалом температур — от — 60 до +180°С. Предельная нагрузка — 120 кг. Гарантийный срок службы — 10 лет, фактический — от 25 лет. Пластиковые заглушки универсальны — подходят не только для колодцев, но и для септиков, скважин и т. д.

Крышки для колодцев из пластика удобны и практичны в эксплуатации, особенно при сравнении с металлическими и бетонными аналогами.

Крышка для колодца из текстолита

Текстолит — слоистый композитный материал из волокон ткани и полимерного связующего (например, эпоксидной смолы). Стеклопластик — разновидность текстолита на основе стекловолокна, другое его название — стеклотекстолит. Этот материал можно купить в виде плит.

Достоинства текстолита как материала для колодезной заглушки:

• атмосферостойкость;
• хорошие утепляющие свойства;
• небольшой вес;
• повышенная устойчивость к УФ-излучению;
• диапазон температур, при которых можно использовать изделие, — от -40 до +105 °С.

При обработке текстолита и стеклопластика образуется пыль, легко въедающаяся в кожу и способная вызывать раковые заболевания. Необходимо использовать надежные средства защиты или купить готовую крышку. Она дороже всех остальных видов колодезных крышек. Для фиксации такой заглушки к оголовку нужна монтажная пена.

Виды колодцев и какие крышки им подходят

Виды частных колодцев:

1. Питьевой. Все описанные выше типы заглушек пригодны для сооружений, предназначенных для обеспечения автономного водоснабжения.
2. Канализационный. Его особенность в том, что у него нет надземной части. Крышка находится вровень с землей, подвергается нагрузкам, в том числе от проезжающего по ней автотранспорта. Поэтому канализационные колодцы чаще всего накрывают железобетонными и чугунными заглушками.
3. Дренажный. Требования к люкам для сооружений этого вида те же, что и для канализационных. В продаже есть полипропиленовые, полимербетонные, чугунные, специально предназначенные для дренажных колодцев и выдерживающие нагрузку от 1,5 до 3 т.

Перед тем как сделать крышку для колодца своими руками, нужно рассчитать предполагаемые расходы. Самостоятельное изготовление выгодно, если речь идет о дачном сооружении и под рукой есть дешевые материалы, обрезки и т. п.

scvazina.ru

как задекорировать септик в виде камня своими руками

Канализация — техническое сооружение, и люк тоже выполняет определенные функции. Однако ничто не мешает септику дополнять облик двора. Декоративная крышка на люк преобразит этот скучный элемент и украсит ландшафтный дизайн участка.

Содержание материала

Специфика установки канализационного септика

Строительство дома на участке начинается с установки септика или колодца (при подключении к центральным системам).

Сначала будут проложены хотя бы трубы, выходящие за пределы строения, чтобы потом, перед началом благоустройства участка, была возможность закончить работу с техническими сооружениями.

Септик устанавливают всегда перед фасадом здания, чтобы у ассенизаторской машины была возможность подъехать к нему для откачивания отходов.

Обычно системы автономной канализации подразумевают люк. Если же септик составляется из железобетонных колец, или сделан из металлического короба, придется думать, что смонтировать сверху, чтобы он выглядел красиво.

Рекомендуем прочесть: виды септиков для частного дома.

Функция крышки люка – обеспечение доступа к септику и защита объекта от попадания посторонних предметов.

Она не даст провалиться внутрь человеку или животному, обеспечит герметизацию установки, не выпуская наружу запахи.

Крышки люков изготавливают из полимеров и металла, но есть и другие экзотические решения, например, зеркала.

Виды крышек люка

Не стоит путать понятия люк и крышка люка, хотя они тесно взаимосвязаны. Люк в сборе включает внешнюю раму, которая монтируется на основание, и крышку.

Из какого бы материала ни была сделана крышка, ее можно оригинально оформить.

Металлические

Изделия из металла используют обычно на дорогах, тротуарах, и реже в частных домах. Они прочны и могут выдерживать нагрузки от проходящего транспорта. В частном доме устанавливать их не надо, так как они тяжелые и дорогие.

Металлические люки долговечны, так как не боятся капризов непогоды. В этом можно убедиться, взглянув на следующее фото.

Круглые металлические крышки изготавливают из чугуна, почему их и таскают отдельные граждане на сдачу металлолома. Есть и вариант из стали – эти люки имеют обычно квадратную форму, их устанавливают на железобетонные колодцы и даже на септиках.

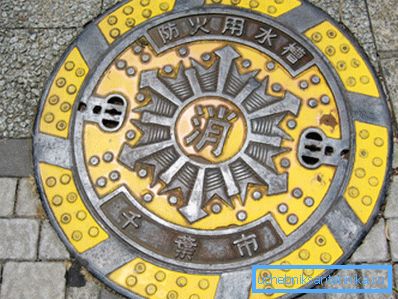

Есть фирмы, которые делают люки по дизайнерским заказам. Такие крышки — произведения искусства. Особенно они популярны в Японии и Китае.

Примеры на фото:

Пластиковые

Вместо металла берут крышки для септика и колодца из пластика. Они имеют малый вес, легко монтируются и могут справляться с высокими нагрузками.

Полимерные люки значительно дешевле чугунных, но внешне выглядят практически точно также.

Делаются они из пластиковой крошки, что можно увидеть при рассмотрении следующего фото. Исполняются сразу в цвете – чаще красном или зеленом.

Такой люк может удерживать вес легкового автомобиля без повреждений, что достаточно при устройстве придомовой территории.

Железобетонные

Железобетонные люки применяют в качестве временных решений, пока на участке ведутся работы. Их меняют на что-то, но если применить воображение, можно и из этого грубого на вид предмета сделать что-то интересное.

Как задекорировать крышку люка

Как только не изощряются люди, чтобы сделать двор эстетичным, но при этом не стоит сильно увлекаться и забывать о назначении септика.

Обычно используют такие способы декорирования:

1. Спрятать под декоративными камнями – подойдет, если септик не посредине двора, а в палисаднике.
2. Установить сверху надстройку – в тех же случаях, что и предыдущий вариант.
3. Использовать декоративные крышки, образцы которых были показаны на фотографиях ниже.
4. Украсить крышку наклеиваемыми отделочными материалами.
5. Разукрасить люк в художественном стиле.

Давайте теперь обсудим все по порядку.

Декоративные камни для люка

Крышка люка маскируется. Декоративными камнями можно создавать целые композиции, сочетающиеся с природным ландшафтом и декором.

Делаются такие камни обычно из акрила и кварцевого песка, что помогает сохранить массу – вес такого камня не будет превышать 5-10 кг даже для крупных люков.

Также для декоративных накладок может применяться и пластик. Исполнены они могут быть не только в форме камней.

Изделия имеют следующие характеристики:

1. Стойкость к атмосферным воздействиям. Особенно это касается камня, который легко выдерживает влажность, ультрафиолетовое излучение от солнца и перепады температур. Пластик тоже со всем этим справляется, но не так эффективно.
2. Срок службы такой накладки составляет несколько десятилетний. Для пластика высокого качества не более 20 лет, так как даже стойкий ПВХ к этому времени начинает выцветать.

   Такой камень выглядит очень натурально

3. Можно купить камни больших площадей и объема, чтобы аккуратно прикрыть даже широкие площадки на несколько квадратов.

   Целая каменная горка в вашем саду, а на фоне видна композиция из таких камней

4. Решений много. Акриловый камень – полистоун — может достоверно имитировать горные минералы. Дизайнерам не надо мучиться в попытках не испортить задуманный стиль ландшафтного дизайна – варианты найдутся для всего.

Часто такие камни не устанавливают поодиночке. При помощи их групп можно создавать очень реалистичные композиции, особенно если рядом будут деревья и низкая трава.

Есть камни, которые можно дополнительно украсить. Например, в имеющиеся выемки можно посадить настоящие растения, насыпав внутрь питательного субстрата.

Декоративные люки для септиков и колодцев

Если не нравятся декоративные крышки, имитирующие валуны, есть садовые фигуры, которые делаются из тех же материалов, но с другой формой.

Они имеют те же самые свойства, что и для предыдущих. Отличаться будут варианты, сделанные из дерева, гипса, бетона, так как каждый материал по-разному реагирует на контакт с внешней средой и нуждается в защите.

Бетонные украшения из гипса выглядят красиво, но встречаются они не так часто ввиду большого веса.

Тематика таких крышек разная. Часто можно встретить фигурки разных животных. Иной раз композиция представляет интересный момент, например, охоту.

Популярны и сказочные персонажи – гномы, феи, гоблины и другая нечисть. Исполняют их, конечно, в самом добродушном виде, чтобы сад и внутренний двор расцветали красками, а не становились мрачными.

Сюда же можно отнести персонажей из мультфильмов и фигурки, передающие сюжеты, которые явно не могли происходить в реальной жизни.

На последней фотографии показано украшение крышки люка, сделанное из пня. Дерево выкрашено укрывистой краской, что не дает ему быстро гнить под дождями.

В магазинах можно найти сделанные вручную деревянные фигурки, хотя стоят они при этом намного дороже изделий из полистоуна.

Отделка стандартного канализационного люка

Для отделки стандартных металлических и полимерных крышек люков, применяют разные материалы – обычно это мелкий натуральный камень и керамическая плитка, которая при правильном монтаже держится и на таких основаниях.

Поверхность стандартного канализационного люка разделена на сегменты, выполняющие функцию ребер жесткости и стилизации изделия. Некоторые из этих сегментов можно заполнять этими материалами, формируя композиции.

Если стандартные сегменты по форме не устраивают, крышку можно заштукатурить и выложить сверху даже бесформенную гальку, как это показано на следующем фото.

Отделка может быть приклеена незаметно на силикон или горячий клей, что будет создавать впечатление, что она лежит сверху.

Цветная керамическая мозаика и мелкая галька позволяют выкладывать на крышке художественные композиции.

Популярность набирают виниловые наклейки, но они недолговечны, так как быстро выгорают на солнце, да и легко повреждаются при хождении по ним. Наклейки эти содержат изображения разной тематики.

Виниловые наклейки используются в тех местах, где повредить их можно с меньшей вероятностью.

Разукрашивание люка

Вариантов исполнения художественных рисунков много — от примитивных до шедевров.

Видео: выбор и монтаж канализационного люка

Заключение

Вот так может смотреться или вовсе спрятан с глаз канализационный люк. Этот привычный технический элемент может стать украшением двора или сада.

proekt-sam.ru

Крышка на колодец: своими руками, пластиковая, бетонная

Крышка для колодца любого назначения – выполняет не только декоративные функции. В случае смотровых или иных колодцев, которые дают доступ к поземным канализационным коммуникациям – она закрывает отверстие, тем самым не допуская падения или травм, а также – повреждений техники, при попадании в шахту колодца.

Простейшая деревянная крышка для круглого колодца

Этими элементами оборудуются все без исключения источники колодезного типа. Они же являются простейшими и самыми надежными.

Какие особенности и назначение крышек для колодца?

В местах, где она должна выдерживать большой вес (к примеру, закрывая отверстие канализационного люка на проезжей части) – они обычно чугунные.

Также, смотровые или коммуникационные колодцы могут закрываться бетонными крышками, которые не рассчитаны на давление проезжающего автомобиля (бетонная крышка колодца просто лопнет под весом машины).

Там же, где это не существенно, вроде поливочных коммуникация рядом с газонами – накрытие выполняется из пластика или могут использоваться полимерные материалы. Материал, из которого может быть изготовлена крышка колодца на даче – дерево, пластик или текстолит.

Другая функция такой крышки в случае, когда колодец является резервуаром с питьевой водой – это поддержание температуры, что позволяет воде в колодце не замерзать в зимнее время, и быть прохладной в летнее.

Также, даже чугунные люки от канализационных колодцев выполняют самую прозаическую функцию. С их помощью удается не допускать попадания лишнего мусора и грязи в коммуникации, не рассчитанные на это.
к меню ↑

Характеристики

Исходя из описанных функций, а также из разновидности колодца, к крышкам и люкам применяются различные требования по характеристикам.

Заводская пластиковая крышка для колодца с подключенным насосом

Применение крышки или люка круглой формы, кроме того, обеспечивает как экономию материалов на её изготовление, так и невозможность люка упасть в сам колодец при монтаже.

Чугунные люки для канализационного колодца, а также для доступа к коммуникациям должны соответствовать ГОСТам.

Параметры канализационного люка определяются допустимой нагрузкой на него – это может быть до 90 т/с в случае канализационного колодца на проезжей части, и до 6.8 т/с – для люка доступа к коммуникациям и кабельным трассам.

Не на автодорогах могут применяться пластиковые люки, также люки из полимерных материалов или резиновые. При этом последние могут приближаться по характеристикам давления и к чугунным (речь не идёт о тяжёлых люках).

По размерам, крышки и люки для смотровых и канализационных колодцев в зависимости можно условно разделить на лёгкие, средние и тяжёлые. Здесь ключевым критерием выступает вес как самой крышки, так и корпуса люка и запорных элементов. В результате изменяются и параметры возможной нагрузки на люк.

ГОСТ для канализационных и смотровых люков устанавливает стандартный диаметр в зависимости от типа люка, как для корпуса, так и для самой крышки.

Так, для тяжёлого канализационного люка (тип «Т») диаметр определён в 695 мм при толщине 50 мм. Для люка типа «Л» диаметр крышки будет 675 мм при толщине 40 мм. Диаметр облегчённого типа люков может не изменятся, при этом будет уменьшаться толщина крышки люка.

Читайте также: какими должны быть современные лестницы для колодцев?

Стандартами предусмотрены размеры и для полимерно-песчаных люков зелёного цвета, которые ставятся только в пешеходной зоне и зонах зелёных насаждений, а также – на придомовой территории. Для сравнения, диаметр крышки устанавливается в 630 мм, толщина 40 мм, номинальная нагрузка на люк составляет до 3 тонн.

Полимерные люки такого типа (ещё называются полимерно-композитные) отличаются устойчивостью к перепадам температур, долговечностью и самой малой ценой.

Самодельное утепление для крышки на колодец, из пенопласта

При этом, полимерные крышки для колодцев всё ещё недостаточно плотные для веса, который возникает на автодороге. Кроме того, полимерные люки не способствуют искрообразованию.

Люки пластиковые изготавливаются из полиэтилена и полипропилена высокой прочности, при этом допустимая нагрузка на такое покрытие составляет всего 0.5 тонны.

Пластиковая модель на колодец отличается по сравнению с чугунной – меньшей ценой, небольшим весом и невозможностью сдать такой люк на металлолом (основная причина хищения чугунных люков). Следует отметить, что пластиковые крышки для колодцев также могут красть, чтобы использовать в качестве топлива.

Люки из композитных материалов уже позволяют выдерживать большие нагрузки (номинально – не более 40 тонн), при этом отличаются большей ценой, в то время как пластиковые люки значительно дешевле чугунных.

Читайте также: почему так популярны пластиковые кольца для колодца?

Нужно отметить, что чугунные канализационные люки (и шахты канализации) в принципе, могут размещаться на проезжей части только в случае, если сама дорога строилась раньше, чем в городе появилось активное автомобильное движение (характерно для старых городов).
к меню ↑

Изготовление крышки своими руками

Если полимерные или чугунные люки для канализационных смотровых колодцев или доступа к коммуникациям изготавливаются фабрично и имеют стандарты, повторить которые в домашних условиях нереально (да и не нужно), то крышку для колодца на даче или у загородного дома изготовить вполне реально и собственноручно.

Крышка для колодца своими руками может быть изготовлена из дерева текстолита, а также – можно смонтировать бетонное основание под люк. Часть проблем также может решать и крыша для колодца (к примеру — двухскатная), но она не обеспечивает закрытия горловины.

Металлический откидной люк для колодца на специальных петлях и раме

Самым простым вариантом является деревянная крышка для колодца, размеры которой напрямую зависят от типа колодца и диаметра горловины. Породу древесины лучше взять самую прочную из доступных вариантов. Можно сделать откидную крышку на петлях или же люк будет просто съёмным – это уже вопрос желания мастера.

Соответственно:

• круглый или квадратный люк сбивается из досок, которые крепятся на два поперечных бруса как можно более плотно. Также, можно для прочности набить и третий брус поперёк двух первых;
• Крышка должна точно соответствовать диаметру колодца, при этом – после полной установки не должно возникать щелей;
• Рекомендуется также обработка щелей герметиком.

В случае варианта из двух створок:

• сбиваются два щита прямоугольной формы, кроме того, сам колодец также закрывается щитом из досок, в центре которого оставлено отверстие по размерам створок;
• Петли крепятся с внешней стороны на основание люка и на них фиксируются створки;
• В собранном состоянии также не должно быть щелей и лучше створки и основание обработать герметиком и в этом случае.

Если есть необходимость или желание воспользоваться не столь располагающим к декоративной обработке вариантом – можно изготовить бетонное, а не деревянное основание. В этом случае:

• Формируется опалубка, выкапывается яма круглой формы, диаметр которой подходит к диаметру колец колодца (бетонного). Кроме того, в центре кладут опалубку из дерева по форме отверстия под люк, а также – яму устилаю полиэтиленовой плёнкой;
• В яму заливается замешанный раствор, вначале небольшим слоем, и туда укладывается арматура. После этого яма заливается до краёв;
• Примерно через 4 дня, когда раствор застывает. Готовое кольцо с отверстием для крышки извлекают из опалубки и устанавливают на горловину колодца. Места стыков замазывают раствором;
• По форме отверстия устанавливается люк. Он может быть деревянным, металлическим или пластиковым.

к меню ↑

Металлическая крышка для колодца с запорным механизмом (видео)

 Главная страница » Колодцы

byreniepro.ru

Крышка для колодца (Люк): пластиковая, чугунная, бетонная

Содержание

Крышки для колодца, не зависимо от типа, выполняют одну функцию — перекрывают вертикальную шахту, тем самым препятствуя попаданию внутрь колодца сторонних предметов, в том числе людей и строительной техники. Данными конструктивными элементами должны оснащаться все, без исключения, колодцы — дождеприемные, канализационные, смотровые.

Крышка для колодца

В статье мы рассмотрим разновидности крышек для колодцев, изучим их характеристики и маркировку. Также будут даны рекомендации по выбору и установке таких конструкций.

Назначение и разновидности

Все колодцы, эксплуатируемые в бытовой и промышленной сфере, в зависимости от функционального назначения классифицируются на две группы — водопроводные и технические. Последняя группа, в свою очередь, объединяет такие типы колодцев как канализационные, дождеприемники, дренажные, смотровые.

В соответствии с классификацией колодцев делятся на разновидности и крышки, использующиеся для их изоляции. Согласно положениям СНиП, ни один тип технических колодцев не может эксплуатироваться в открытом виде.

Установка колодезных перекрытий необходима по следующему ряду причин:

• обеспечение безопасности человека и животных;
• защита внутреннего содержимого от загрязнений;
• возможность безпроблемного проезда автомобильного транспорта;
• сохранение температуры воды и предотвращение ее замерзания в зимний период.

Подбор перекрытия зависит от типа колодца и его эксплуатационных характеристик — диаметра, расположения и назначения. Устройство канализационных выработок, расположенных на проезжей части, требует дополнительного расчета люка на предмет удельной прочности, которое выполняется на стадии проектирования системы.

Крышка для колодца с люком

Основная классификация крышек и люков производится исходя из материала их изготовления. К материалам выдвигаются общие требования — механическая прочность, устойчивость к деформациям, сохранение характеристик в разных температурных режимах, устойчивость к коррозии.

Согласно положениям ГОСТ, крышкам и люкам присвоена следующая маркировка:

• В — смотровые колодцы водопроводных магистралей;
• ТС — смотровые элементы теплосетей;
• М — для магистральных газопроводов;
• Т, ГТС и МТС — для телефонных смотровых колодцев;
• К — канализационные элементы;
• Д — для дождеприемных коммуникаций;
• ПГ — для подземных пожарных гидрантов.

Наиболее распространены крышки двух типов — круглые и квадратные. Так, круглые изделия чаще всего используются в канализационных колодцах, имеющих соответствующую форму. Требования к таким конструкциям приведены в стандарте ГОСТ №3634, который определяет диаметр люков — 450 и 550 мм, а также максимальные нагрузки, которые они способны выдержать — от 15 до 600 кН.

Квадратные крышки и перекрытия используются на колодцах, на которых из-за формы смонтировать круглый люк невозможно. Основная сфера их применения — элементы ливневой канализации (дождеприемники) и водопроводные колодцы, в которых верхняя часть выполнена из сруба, а не из бетонного кольца. Квадратные крышки выпускаются в размерной сетке 300-800 мм с шагом 50 мм, они могут быть как герметичными, так и иметь прорези для стока ливневых вод.
к меню ↑

Как сделать замок на крышке для колодца? (видео)

к меню ↑

Классификация по материалу

Колодезные крышки, в зависимости от материала изготовления, могут быть чугунными, железобетонными, полимерными либо деревянными. Последний вариант в промышленности практически не используется, при этом деревянная крышка для колодца водопроводного типа в быту является предпочтительным решением ввиду низкой стоимости и простоты монтажа.

Чугунные люки устанавливаются на канализационные и ливневые колодцы, испытывающие в процессе эксплуатации внешние нагрузки (на автострадах, в пешеходной зоне).

Такие изделия изготавливаются из чугунного сплава марки СЧ20, в состав которого добавлен пластинчатый графит, увеличивающий устойчивость материала к растрескиваний. Чугунные люки и крышки обладают максимальным сроком службы — до 100 лет, однако их недостатком является сравнительно большой вес и дороговизна.

Бетонная крышка

Бетонные крышки для колодцев применяются на технических шахтах большого диаметра, где использование металлических изделий финансово не оправдано.

Конструкция представляет собой бетонное кольцо с смотровым отверстием в центральной части, которое можно перекрыть крышкой из дерева либо пластика.В пределах дачного участка такие перекрытия используются для герметизации септиков и выгребных ям, а также для защиты питьевых колодцев от загрязнений.

Бетонные люки имеют маркировку КЦП. Наиболее распространенными являются следующие типоразмеры:

• КЦП 1.10.2 — диаметр 116 см, вес 250 кг;
• КЦП 1.15.2 — диаметр 168 см, вес 600 кг;
• КЦП 1.20.2 — диаметр 220 см, вес 700 кг

Иногда вместо маркировки КЦП (крышка) указывается номенклатура П (перекрытие), к примеру — крышка колодца П 10 по характеристикам соответствует изделию КЦП 1.10.2.

Полимерная крышка

Полимерные крышки, которые появились на рынке сравнительно недавно, являются хорошей альтернативой чугунным изделиям. Композитные материалы, используемые для их производства, отличаются прочностью (выдерживают нагрузку до 5 тонн), устойчивостью к коррозии и минимальным весом. Также одним из ключевых преимуществ является доступная стоимость — это отличный вариант как для канализационных, так и для питьевых колодцев.

Пластиковая крышка для колодца, изготовленная из полиэтилена и полипропилена, не может применяться на автодорогах из-за недостаточной прочности, для этого пригодны изделия из таких материалов как стекловолокно и полиэфирные смолы.

Одним из ведущих отечественных производителей пластиковых крышек на питьевые колодцы является отечественная компания Egida. Компания производит легкие изделия из жесткого полиуретана, вес которых не превышает 10 кг. Данный материал устойчив к перепадам температур и имеет неограниченный срок службы.
к меню ↑

Как сделать крышку для колодца своими руками?

Полимерные и чугунные крышки производятся в заводских условия по определенных ГОСТом стандартам, воспроизвести которые в домашних условиях проблематично. Своими руками лучше делать перекрытие из дерева либо бетона, первый вариант отлично подойдет для питьевых колодцев, второй — для канализаций и септиков.

Также крышка питьевого источника может быть заменена на «домик» — двухскатную крышку над его горловиной. Это неплохой декоративный вариант, который может стать настоящим украшением вашего дачного участка.

Деревянная крышка для колодца



Стандартная деревянная крышка является наиболее простым в обустройстве решением — конструкция просто сбивается из досок, скрепленных 2-3 поперечными брусками. Конструкция должно полностью перекрывать колодец. Более совершенными являются откидные крышки, которые закреплены на горловине с помощью дверных петель.

Сложнее сделать и установить бетонное перекрытие. Монтаж такого изделия выполняется по следующему алгоритму:

1. Выкапывается яма круглой либо квадратной формы на глубину 15-20 см (диаметр подбирается в соответствии с наружным диаметром горловины колодца), дно которой устилается полиэтиленовой пленкой.
2. Устанавливается 2 опалубки из досок: первая — по периметру ямы, вторая — в ее центре, в месте расположения отверстия для люка. Доски опалубки соединяются с помощью саморезов, также потребуется усилить конструкцию боковыми упорами.
3. В опалубку заливается бетон марки М300-М400 с наполнителем из щебня средних фракций. По истечению 5-6 дней опалубка демонтируется и набравшая прочность крышка устанавливается на горловину колодца.

Бетонирование крышки для колодца

Если по крышке в процессе эксплуатации будет ездить автомобиль, ее нужно укрепить армированием. Для этого собирается решетка из прутьев арматуры диаметром 8-10 мм, которая укладывается в опалубку так, чтобы соблюдался защитный слой бетона толщиной 5-6 мм. Арматура соединяется между собой вязальной проволокой либо с помощью краски.

Далее необходимо купить либо сделать люк, диаметр которого соответствует диаметру отверстия в крышке. Это может быть как чугунная, так и металлическая конструкция. Всего на изготовление и установку бетонного перекрытия требуется около 7-8 дней (с учетом срока отвердевания бетона).
 Главная страница » Оформление и обустройство колодца

byreniepro.ru

Люк смотрового колодца: изюминки устройства и основные

Люки смотровых колодцев хоть и не являются сложными и дорогостоящими конструкциями, все же делают достаточно ответственную функцию. Они закрывают просвет колодца, мешая проникновению вовнутрь осадков и мусора, и одновременно с этим защищают людей и домашних животных от падения в яму.

Естественно, что выбирать люки нужно в зависимости от того, какую задачу они будут делать, и каким нагрузкам вы их планируете подвергнуть. А потому, что современная индустрия производит данные детали в широком ассортименте, разобраться во всем обилии доступных вариантов окажет помощь эта статья.

Назначение и разнообразие

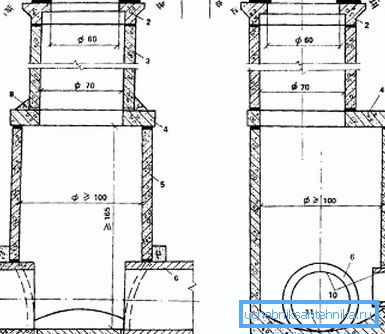

Конструкция смотрового колодца

Для наиболее действенной эксплуатации водопровода, канализации и других коммуникационных систем нужен доступ к проложенным под землей трубам и проводам. И для обеспечения этого доступа на всем протяжении прокладки обустраивают так именуемые смотровые колодцы – вертикальные шахты, спустившись по которым, возможно провести оценку состояния, наладку либо ремонт коммуникации.

Типовой колодец складывается из таких элементов:

• Рабочее помещение. Находится в нижней части, включает в себя трубы и кабели, и камеру, в которой может находиться человек при исполнении работ. Полноценным рабочим помещением оборудуются лишь смотровые колодцы больших магистралей, на маленьких же сетях (к примеру, неглубокая канализация частного дома) в целях экономии стараются обходиться без них.
• Шахта – вертикальный канал, соединяющий коммуникации либо рабочее помещение с поверхностью. При громадной глубине (от двух метров и более) может комплектоваться стационарной лестницей.

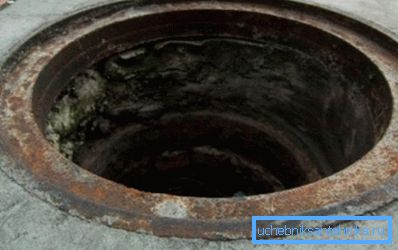

• Люк – снабжает доступ вовнутрь колодца. Как правило складывается из двух деталей: стационарной горловины, без движений закрепленной в верхней части шахты, и съемной крышки.
• В некоторых колодцах горловина имеет более сложную конструкцию и комплектуется двумя крышками – защитной и запорной. Запорная имеет относительно малую массу, но отличается громадной механической прочностью и оборудуется сложным замком. Значительно чаще стальные запорные крышки устанавливают на колодцы кабельных сетей для предотвращения краж цветных металлов. (См. кроме этого статью Крышка для скважины: как установить.)

Требования к люку

Как раз от конструкции крышки люка зависит надежность всей системы.

В большинстве случаев, для этого элемента свойственны:

• Большая механическая прочность, разрешающая выдерживать интенсивные пешеходные и транспортные нагрузки. Дабы избежать поломки, данные детали делают из чугуна, полимеров, железобетона и т.д.
• Большая масса, фактически исключающая самопроизвольное открывание.

Обратите внимание! Модели, отличающиеся маленьким весом, в обязательном порядке комплектуются сложными замками поворотного типа.

• Ровная текстурированная поверхность, снабжающая сцепление подошвы обуви и шин с крышкой люка. Гладкими люки не делают фактически ни при каких обстоятельствах, исключение составляют только модели, каковые предназначены для скрытого монтажа под слоем покрытия.
• Высокая степень герметичности для защиты содержимого колодца от жидкости. В некоторых крышках делают особые отверстия для открывания, но это допускается лишь при оборудовании систем водоснабжения и канализации.
• Форма крышки в большинстве случаев ровная либо выпуклая. Применение вогнутых деталей есть нерациональным, потому, что в этом случа

uchebniksantehnika.ru

Установка канализационных люков: монтаж канализационного люка

На одном из этапов обустройства смотрового или ревизионного колодца выполняется установка канализационных люков. Этот элемент позволяет беспрепятственно попадать внутрь шахты для выполнения ремонта или технического обслуживания.

Назначение

Конструкция защищает подземные коммуникации от загрязнений, которые могут попадать в колодец. Люк предотвращает непредвиденное и случайное падение людей, животных в сооружение большой глубины. При расположении колодца на пути движения транспорта или пешеходной дорожке люк обеспечивает свободное, безопасное движение людей или транспорта. Эффективное выполнение возложенных функций возможно в том случае, когда установка канализационных люков выполнена по всем правилам.

Устройство

Канализационный люк представляет собой кольцевую горловину, состоящую из стационарной части и крышки. Горловина располагается непосредственно в шахте колодца. Крышка имеет две модификации: с петлями для крепления или в откидном варианте.

В некоторых случаях крышка может быть двойной, первая — защищает, вторая – запирает.

Полимеры

Главное отличие полимерных конструкций заключается в простоте и удобстве. Их можно увидеть на приусадебных участках, промышленных объектах и парках. Чаще всего конструкции из полимерных материалов монтируют на смотровых кабельных колодцах, на тротуарах, переходных дорожках. Полимерные изделия отличаются легкостью, высокими показателями прочности, долгим сроком службы и привлекательностью.

Решить вопрос, как установить люк в городской канализации, можно самостоятельно, если придерживаться определенной инструкции:

• Укладывают перекрытие из бетона или железобетона высокой прочности, соответствующее стандарту. На него устанавливают опорное кольцо. Этот элемент равномерно распределяет нагрузку на перекрытие и предотвращает преждевременное разрушение конструкции.
• Для герметичного соединения кольца с бетонным или железобетонным перекрытием рекомендуется использовать бетонный раствор. После установки конструкцию оставляют до полного застывания бетона.
• На следующем этапе устанавливают опорный элемент конструкции. Он служит промежуточным звеном между плитой из бетона и полимерным изделием.
• Верхнюю крышку монтируют на уровне поверхности почвы или дорожного полотна.
• Для закрепления полимерной конструкции вокруг горловины колодца создают отмостку с уклоном. Такая конструкция эффективно отводит лишнюю влагу.
• После решения вопроса, как установить канализационный люк, на поверхность наносится слой литола или салидола. Это предотвратит коррозию на верхней рабочей части колодца.

Чугун

Чугунные изделия отличаются повышенной прочностью, поэтому чаще всего их монтируют на проезжей части или пешеходных дорожках. Установка канализационных люков предполагает выполнение следующих действий:

• Для распределения опорной нагрузки устанавливают опорное кольцо. Его укладывают на бетонное или железобетонное перекрытие с учетом внутреннего диаметра люка и шахты. Конструкцию заливают цементно-песчаным раствором.
• На опорное кольцо монтируют корпус, захватывая полностью посадочную поверхность.
• Готовую конструкцию оставляют на 7-10 дней до полного высыхания раствора. Не рекомендуется выполнять какие-либо манипуляции с крышкой во время высыхания раствора.

Чугунные конструкции имеют большой вес, поэтому установка канализационного люка своими руками требует привлечения специальной техники.

Также читайте: Как спрятать канализационные трубы на кухне — 6 этапов

Пластик

Пластиковый элемент является самым доступным вариантом обустройства верхней части канализационного или водопроводного колодца. Монтаж канализационного люка можно выполнить самостоятельно, если придерживаться определенной последовательности в работе:

• Для монтажа выбирают опорное кольцо со специальными отверстиями для фиксации.
• Установленное кольцо заливают песчано-цементной смесью, оставляют до застывания.
• Крышку укладывают в опору, совмещая соответствующие пазы.

Ремонт

Люк должен располагаться на одном уровне с грунтом или дорожным покрытием, чтобы транспорт и пешеходы двигались беспрепятственно. Устранить неровности, которые могут образоваться вокруг крышки колодца на дороге, помогут простые манипуляции:

• Вокруг колодца выставляют опалубку, отступив около 50 см.
• Опорное кольцо укладывают, проверяя горизонтальность с помощью уровня, фиксируют металлическими маяками.
• Готовят раствор, который по характеристикам соответствует покрытию, окружающему конструкцию.
• Опалубку заполняют раствором, ждут полного застывания.

Выбирая способ обустройства входа в смотровой колодец, в первую очередь учитывают характеристики материала крышки.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

gidkanal.ru

Приямок для скважины своими руками: изготовление, монтаж

Буровые работы – это лишь начальный этап обустройства индивидуального колодца. Помимо обязательной укладки сетей выполняется еще утепление устья источника, а также монтаж и подключение оборудования, которое обеспечит автоматическое водоснабжение. Для этого выполняется устройство приспособления, известного как приямок для скважины. Ознакомившись с инструкцией и запомнив основные рекомендации, вы сможете осуществить установку всех необходимых элементов скважины своими руками, в том числе и приямка.

Варианты исполнения скважины.

Какой приямок можно сделать для скважины своими руками?

Еще до начала бурения скважин специалисты рекомендуют определиться с подходящим типом приямка. Но для начала нужно узнать, что представляет собой этот элемент. Это герметичное сооружение, устраиваемое в процессе бурения скважины, главная функция которого заключается в сохранности установленного оборудования.

Устройство скважины с адаптером.

Приямок для скважины позволяет решить сразу ряд задач по обеспечению нормальных условий эксплуатации, а именно:

1. Благодаря ему обеспечивается надежная защита установленного оборудования и в целом сети от пагубного воздействия минусовых температур.
2. Приямок обеспечивает герметичность устья скважины, предотвращая за счет этого попадание атмосферных осадков в систему и защищая гидротехническое устройство.
3. Приямок позволяет установить комплекс механизмов и агрегатов, необходимых для обеспечения бесперебойной работы скважинного насоса.
4. Данный элемент позволяет подключить напорную магистраль к водопроводной сети.

До начала бурения скважин рекомендуется определиться с подходящим объемом и формой конструкции. При расчете габаритных размеров приямка для скважины нужно учитывать величину устанавливаемых агрегатов. Каких-то принципиальных ограничений нет. Необходимо лишь, чтобы не ограничивался доступ к элементам системы для выполнения профилактического осмотра и ремонтных работ.

Схема устройства пластикового приямка.

Помимо этого, до начала бурения скважин рекомендуется определиться с тем, будете ли вы использовать готовую емкость фабричного производства или же сделаете все своими руками. Если вы выбираете второй вариант, вам нужно знать, что для устройства приямка для скважины могут использоваться различные материалы, а именно:

1. Железобетон.
2. Железобетонные кольца.
3. Металл.
4. Кирпич.
5. Пластик.

У каждого из существующих вариантов есть как ряд положительных качеств, так и определенные недостатки, о которых нужно обязательно узнать до начала бурения скважин.

В процессе работы вам понадобятся следующие инструменты:

1. Совковая и штыковая лопаты.
2. Песок.
3. Измерительная рулетка.
4. Материал, выбранный для устройства приямка.

Пошаговая инструкция по созданию приямка для скважины из кирпича

Устройство кессона для скважин.

Преимуществом самостоятельного бурения и обустройства скважины является возможность индивидуально подбирать подходящие вам материалы и полностью контролировать весь процесс.

Монтаж кирпичного приямка выполняется на предварительно обустроенное в яме основание. Легче всего сделать ленточный фундамент. Его ширина должна быть немного больше толщины кирпичной кладки.

На дно котлована обязательно засыпается слой щебенки. При желании можете сделать бетонную стяжку. Сооружение может иметь разную форму. Наиболее простыми в исполнении и популярными являются приямки круглой и прямоугольной формы. Кирпич кладется вполовину. Стенок такой толщины будет достаточно.

Схема расположения септика и колодца на участке.

Прежде чем приступать к кладочным работам, обязательно выполните гидроизоляцию фундамента. Основание можно изолировать при помощи оклеечных либо обмазочных материалов. Кладка выполняется с заделкой всех швов. Внутреннюю поверхность конструкции нужно отштукатурить. В процессе кладки не забудьте оставить достаточное количество проемов под водопровод и кабели.

Перекрыть приямок можно самыми разнообразными материалами. Наиболее простым и бюджетным вариантом являются деревянные доски и балки. В перекрытии следует оставить проем под люк. Прежде чем засыпать грунтом, конструкцию необходимо утеплить. В качестве теплоизоляционных материалов подходят экструдированный пенополистирол, керамзит и прочие влагоустойчивые утеплители.

Преимуществом кирпичного приямка для скважины является простота устройства. Скорость же возведения конструкции зависит от умений и опыта мастера. Еще одним преимуществом является долговечность. Срока службы конструкции хватит на весь период эксплуатации источника.

Порядок устройства приямка из сборных железобетонных элементов

Устройство скважины на песок и на известняк.

Такой приямок возводится гораздо быстрее, чем кирпичная конструкция. Применяются типичные железобетонные элементы. Комплекс состоит из:

1. Железобетонных колец нужного диаметра.
2. Дна.
3. Плиты перекрытия с отверстием для люка.
4. Доборных элементов, позволяющих поднять люк на нужную высоту.

Недостатком системы является необходимость использования специальной подъемной техники в процессе установки. Но при большом желании все можно сделать и вручную, только это сложнее и требует больше времени. Лучшим вариантом являются железобетонные кольца с замковыми кромками. Они обеспечат наиболее надежную герметизацию.

При выполнении монтажных работ нужно заполнять все кольца смесью песка и цемента. Помимо этого, обязательно выполняется устройство дополнительной гидроизоляции. Монтаж предельно прост – кольца устанавливаются одно на другое, после чего конструкция перекрывается плитой и монтируется люк.

Устройство монолитного бетонного приямка

Схема устройства скважины.

Бетонную конструкцию можно обустроить своими руками, даже не имея большого опыта строительства. Если система будет монтироваться внутри сооружения, делайте приямок сечением от 150х150 см.

Круглая опалубка несколько сложнее в устройстве, поэтому чаще всего применяется именно прямоугольная форма. Вся работа выполняется в следующем порядке:

1. Сначала подготавливается котлован. По размеру он должен быть больше внутреннего сечения конструкции примерно на 30-40 см.
2. Стенки ямы закрываются плотным геотекстилем или гидроизоляционной мембраной. Это исключит риск осыпания грунта.
3. Выполняется армирование стенок будущего приямка. Для этого можно использовать сетку или же связать арматурный каркас.
4. Дно котлована засыпается слоем щебенки толщиной порядка 15-20 см.
5. Выполняется установка опалубки. В нее монтируются гильзы под кабель и трубу.
6. Заливается раствор бетона. Смесь обязательно трамбуется. Лучше всего делать это при помощи специальной вибротрамбовки.

Опалубку можно убирать через 3-7 дней. Конкретный срок зависит от погоды на улице. Устройство перекрытия требует монтажа горизонтальной опалубки. Изнутри она обязательно подкрепляется стойками. Их можно сделать из деревянного кругляка диаметром порядка 12 см. В конструкции опалубки нужно предусмотреть проем под люк. Перекрытие армируется, и выполняется заливка бетонной смеси. После того как бетон застынет, устанавливается и подключается оборудование.

Особенности установки металлических приямков

Схема устройства приямка скважины.

Все более популярными становятся готовые металлические емкости. Они позволяют сократить временные затраты на устройство приямка.

Сначала в котлован засыпается слой щебенки. Установка металлической емкости выполняется на брусья. Их нужно предварительно разместить в яме. Важно, чтобы технической проем в дне металлической емкости и обсадной скважинной трубы совпадали.

Удобнее всего монтировать такие емкости с использованием специальной подъемной техники. Установленная емкость выравнивается с обязательным использованием строительного уровня. Заводские емкости продаются уже с гидроизоляционным покрытием. Если же конструкция будет самодельной, не забудьте покрыть ее изоляционным материалом.

Дополнительно крепить такие емкости не нужно. Сразу после того как будут подключены все необходимые коммуникации, котлован можно засыпать.

Нюансы установки и эксплуатации пластиковых приямков

Полимерные емкости становятся все более популярными. Они сравнительно недорогие, отличаются простотой установки и длительным сроком службы.

Схема установки кессона в грунт.

К числу преимуществ подобных емкостей также можно отнести:

1. Абсолютную герметичность, благодаря которой обеспечивается надежная защита оголовка источника от поверхностных вод.
2. Сравнительно небольшую массу конструкции, что позволяет выполнить ее установку без применения подъемных механизмов.
3. Абсолютную неподверженность коррозии и гниению. При соблюдении правил эксплуатации пластиковая емкость будет служить до 50 лет и более.

В продаже доступны специальные оребренные емкости. Их особенностью является повышенная прочность, что позволяет выдерживать очень большие нагрузки даже при сдвижках грунта.

В процессе установки пластикового приямка нельзя забывать о том, что из-за небольшой массы конструкции она может выдавиться под воздействием подвижек грунта или подземных вод. Ввиду этого, до выполнения обратной засыпки нужно сначала залить бетонную смесь, обязательно утрамбовав и увлажнив ее. Кроме того, поверхность емкости должна быть дополнительно утеплена.

Наиболее просты в установке емкости фабричного производства. Но если вы ограничены в бюджете и хотите сэкономить, лучше сделать выбор в пользу самодельной конструкции. Выберите наиболее подходящий под ваши запросы вариант приямка и начинайте обустройство собственной скважины. Удачной работы!

moyaskvazhina.ru

---

Смотрите также

•
  Бурение скважин на воду в армавире
•
  Выкидные линии скважин это
•
  Как определить где копать скважину на участке
•
  Альтернатива скважине на даче
•
  Лист глушения скважины
•
  Бурение скважин на воду мозырь
•
  Устранение аварий допущенных в процессе эксплуатации или ремонта скважин
•
  Почему чернеют руки от воды из скважины
•
  Определение параметров пласта по данным исследования скважин
•
  Что такое удельный дебит скважины
•
  Настройка реле давления для скважины
