Монтаж поверхностного насоса на скважину

Подключение поверхностного насоса к скважине

Во время монтажа оборудования для скважин часто применяются погружные конструкции. Но нередко используютсяи поверхностные агрегаты. Описываемые конструкции не опускаются в воду, поэтому их корпус не подвергается негативному воздействию среды. Поверхностные устройства разделяются на вихревые и центробежные. Первый тип устройств используется для подъема воды с повышением давления, а вторые предназначены для подъема жидкости из неглубоких скважин. Стоит помнить, что если на участке создается артезианская скважина, стоит приобретать более дорогое и мощное оборудование, так как поднимать воду с глубины более 20 метров способны лишь мощные агрегаты.

Преимущества и недостатки поверхностных механизмов

В случае, когда на участке производилось бурение неглубокой скважины, используются именно поверхностные устройства. Такие механизмы отличаются множеством преимуществ, если сравнивать их с глубинными электронасосами:

Небольшой размер. Поверхностные устройства не занимают много места, поэтому для них не нудно сооружать большой и массивный фундамент.
Невысокая стоимость. Стоит отметить, что для установки описываемых электронасосов используется более дешевое оборудование. Автоматические блоки управления приобретаются в готовом виде, поэтому их стоимость также является невысокой.
Срок эксплуатации, равный 5 годам. Стоит отметить, что окупаются поверхностные насосы уже за 2 года использования. При соблюдении правил эксплуатации такие конструкции могут работать в течение более продолжительного промежутка времени.
Установка поверхностных электронасосов происходит достаточно просто, так как для монтажа необходимо присоединить к таким устройствам трубы и кабели. С поверхностными механизмами используется аккумуляторный бак, который содержит запас воды.
Описываемые устройства обеспечивают бесперебойную подачу воды при наличии на участке неглубокой скважины.
Экономичность. Описываемые насосы потребляют небольшое количество электроэнергии.
Возможность использовать для неглубокой скважины или колодца. Именно поэтому такие механизмы и приобретаются владельцами загородных участков. Водяной столб, поднимаемый описываемыми устройствами, может иметь высоту около 80 см. Другие типы устройств не приспособлены для работы с такими малыми объемами.
Отсутствие контакта питающего кабеля с водой. Благодаря тому, что кабель не находится рядом с водой, устройство является безопасным.
Автоматическое выключение. Если устройство начинает качать воздух, происходит его остановка. При этом оборудованию не наносится ущерб.
Простота ремонта. Если электронасос вышел из строя, его не нужно доставать из воды, что упрощает процесс замены деталей.

К недостаткам описываемых электронасосов можно отнести возможность работы только на небольшой глубине. Также недостаток заключается в том, что для нормальной работы устройства необходимо установить специальное фильтрующее оборудование. Если этого не сделать, механизм может выйти из строя.

Перед включением поверхностного насоса стоит убедиться в том, что во время работы он не начнет перекачивать воздух. Также к недостаткам можно отнести высокий уровень шума во время работы насоса. Стоит помнить, что устанавливать поверхностные самовсасывающие насосы можно только в утепленных сооружениях.

Как выбрать

Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.

Во время выбора необходимо учитывать следующие данные:

Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.

Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.

Как происходит установка

Осуществляется монтаж электронасоса достаточно просто. Для того, чтобы начать использовать устройство, необходимо только выбрать место для установки, а затем подключить трубы. Для выполнения таких работ не обязательно нанимать специалистов, но для установки насоса необходимо иметь минимальный опыт работы с сантехническим оборудованием.

Монтаж насоса происходит следующим образом:

На первом этапе происходит выбор места для устанавливаемого оборудования. Лучше всего подготовить для монтажа отдельное сооружение. Расположить его стоит около колодца. Стоит помнить, что необходимо утеплить созданную конструкцию.
После этого происходит создание бетонного фундамента для механизма. В основание устанавливаются металлические крепежные элементы для описываемого оборудования. Шпильки из металла позволяют нейтрализовать нагрузку, которая постоянно воздействует на конструкцию во время работы. Если не защитить оборудование, из-за вибрации оно может придти в негодность за короткий срок. На этом же этапе и происходит установка поверхностного электронасоса.
Затем происходит установка оборудования, при помощи которого осуществляется контроль над агрегатом. Многие автоматические системы являются уже настроенными и готовыми к установке. При наличии знаний можно собрать блок управления насосом по частям. Если вы не знакомы с устройством таких механизмов, собирать их самостоятельно не стоит. В состав такого блока входят датчики, а также реле управления, которые контролируют уровень воды и другие параметры. При прекращении подачи воды реле способствуют остановке насоса.
На следующем этапе происходит подключение патрубка насоса к водопроводной системе. Во время подключения необходимо установить на трубопровод обратный клапан. Это устройство предотвращает переливание воды и ее слив после выключения насоса.
Затем происходит установка расширительного бака. Перед началом подключения стоит проверить давление в камере. Этот показатель должен соответствовать заявленному производителем. Если же давление не совпадает, его необходимо сначала отрегулировать.
На последнем этапе происходит соединение кабелей для установленного поверхностного электронасоса. При этом важно сделать выделенную линию для подачи электроэнергии.

Произведя подключение поверхностного насоса к скважине необходимо проверить его работоспособность перед тем, как включать для постоянного перекачивания воды.

Как функционируют насосы

Перед использованием насоса в расширительный бак заливается вода. Только после этого включается устройство. После того, как вода в баке будет израсходована, автоматический блок управления включит насос. После того, как вода наполнит бак до определенного уровня, произойдет автоматическое выключение.

Если на участке имеется колодец или неглубокая скважина стоит приобретать именно поверхностный насос, так как такие устройства позволяют перекачивать достаточный объем воды и при этом имеют невысокую стоимость.

bouw.ru

установка центробежного, как подключить поверхностный, как установить самому

Центральное водоснабжение – дело затратное, не на каждом загородном участке оно организовано. А вода все равно жизненно необходима для еды, питья и хозяйственных нужд.

Конечно, колодцы решают проблему, но кому хочется ежедневно носить ведра? Ведь гораздо приятнее, когда вода течет из крана. Оптимальным решением является бурение скважины на территории своего участка. Но как достать воду? В этом вопросе поможет поверхностный насос.

На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Недопустимо попадание воды в конструкцию – это может привести к его неисправности. Идеальным считается расположение в специально оборудованном помещении.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть видео, бурение скважины на воду своими руками.

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

При правильном монтаже и внимательном уходе он прослужит много лет.

Виды

Конструкции можно разделить на два типа:

Вихревые – отличаются компактными габаритами, что делает их мобильными, способностью создавать давление большее, чем у центробежных (при тех же размерах и мощности). Негативным моментом является низкий КПД (около 0,45). Нежелательно устанавливать этот вид насосов в скважинах с песчаным дном, примеси забиваются в конструкцию, выводя ее из строя.
Центробежные – способны работать даже в условиях воздушных пробок, а это предпочтительнее для дачников. Глубина, на которой они могут быть использованы ограничивается отметкой в десять метров. Этот вид имеет большее количество ступеней, что увеличивает его стоимость.

Узнайте, как правильно подключить стиральную машину к канализации.

Как самостоятельно очистить воду из скважины от железа?

Какая ванна лучше – акриловая или стальная? Читайте.

Пример работ по установке насоса показан в видео:

Монтаж

Установка выполняется по шагам:

Выбираем место, где будет расположена насосная станция. Место должно быть в свободном доступе (для обслуживания, ремонта, проверки), ровным, прочным и сухим.
Если предполагается круглогодичное использование насоса, тогда лучше расположить его в отапливаемом помещении. Вода в насосе может замерзнуть, что приведет к его неисправности.
Монтируем насос к основанию. Закрепляем надежно, проверяем: он должен стоять прочно, не ходить ходуном. Для уменьшения вибрации, можно поместить под станцию коврик из резины.
С помощью патрубка для соединения частей водопровода, имеющего пять выходов, прикрепляем гидроаккумуляторный бак.
К следующему отверстию присоединяем шланг от домашнего водопровода.
Также к этому штуцеру прикрепляем манометр (вход размером ¼ дюйма).
А к оставшемуся выходу подсоединяем реле давления.
Производим соединение бака с поверхностным насосом с помощью горизонтальной магистрали.
Местах, где штуцер соединен с трубами снабжаем накидными гайками и муфтами.
Врезаем между баком и патрубком для соединения шаровые краны, а также между трубой водопровода и штуцером.
Измеряем глубину скважины и определяемся с размерами шланга, который будет помещен внутрь. Расстояние до дна должно быть не меньше одного метра, а глубина погружения от 30 см.
На ту часть шланга, которую будем помещать в скважину, монтируем обратный клапан. Его задача состоит в том, чтобы воспрепятствовать обратному сливу воды в скважину при отключении насоса.
К установленному клапану прикрепляем сетчатый фильтр, противостоящий проникновению в конструкцию насоса, а также в сам клапан мелких частичек песка или ила.
Другой конец шланга присоединяем к всасывающему патрубку.
Ту часть, где установлен клапан с фильтром опускаем в скважину на необходимую глубину.
Шнур питания подсоединяем к свободным проводам реле, соблюдая полярность, а реле включаем в розетку.

О чем нужно помнить:

При подключении шнура питания к реле, важно соблюдать правило: плюс с плюсом, а минус с минусом. Это необходимо для правильной работы насоса. При неправильном соединении насос может работать в обратную сторону или сломаться.
Перед включением поверхностного насоса, обязательно нужно заполнить помпу водой. Для этого открываем крышку специального отверстия, заливаем воду и закрываем.
Настало время заполнить бак. Включаем насос и ждем пока емкость заполнится, а станция самостоятельно отключится.
Перед заполнением бака, проверьте, чтобы все краны в доме были закрыты. Нужно набрать бак и проверить давление, а для этого вода не должна выливаться из него.
Когда бак наполнится, а насос отключится, следует записать давление, которое показано на манометре.
Открываем краны и производим спускание воды до тех пор, пока станция вновь не включится. И снова замеряем давление.
Теперь необходимо произвести сверку полученных результатов с паспортными показателями.
Если показатели вашего насоса отличаются от паспортных значений, необходимо самостоятельно настроить реле давления, либо же обратиться за помощью к специалисту.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
Регулярно проводить осмотр всех соединений и труб на наличие протечек.
Проверять износ фильтра, при наличии повреждений заменить.
Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Поверхностный насос – отличное решение для любителей проводить время на собственном загородном участке. С помощью такого прибора можно самостоятельно наладить водоснабжение на своей дачи.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

postwater.ru

правила подключения к водопроводу и системе полива

Поверхностные насосы отличаются небольшими размерами, простотой обслуживания, сравнительно невысокой стоимостью и экономичным потреблением электроэнергии. Выполнить монтаж поверхностного насоса своими силами намного проще, чем установить глубинный. Однако успех гарантирован только в случае четкого соблюдения инструкции производителя и рекомендаций специалистов.

В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.

Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

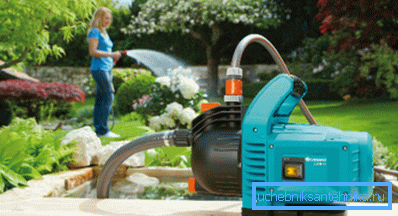

Мобильный электронасос для полива

Важно! Установка поверхностного насоса возможна только в колодцах и скважинах глубиной не более 8-9 метров. Для работы с более глубокими шахтами требуется погружной прибор.

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу ↑

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
соединительные штуцеры;
накопительный бак объемом 30-60 литров;
гибкие шланги для подключения бака к насосу;
пятивыводной адаптер для второго выхода;
реле давления;
манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Насосная станция

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа ↑

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

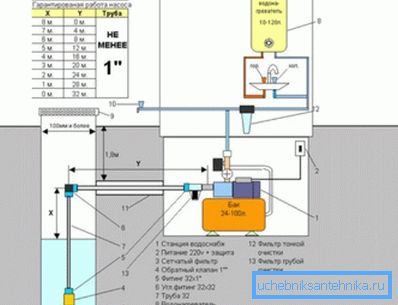

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению ↑

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Крепление насоса

Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку. Важно выпустить из системы весь воздух!
Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
Теперь можно открыть кран и убедиться в работоспособности установки.
Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтра

Подключение водопроводных труб

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Подключение электронасоса к колонке ↑

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос. Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать.

Установка прибора в бочке ↑

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Разобраться с работой приспособлений для полива несложно, но к самостоятельному монтажу поверхностного насоса для водоснабжения дома можно приступать только после внимательного изучения инструкции производителя. Если в ней много непонятной информации, не стоит рисковать, лучше доверить этот сложный процесс профессионалам.
