На какую глубину опускать насос в скважину: определяем точный уровень от зеркала воды

Автор Пётр Андреевич На чтение 3 мин. Опубликовано 20.07.2019

Бурение скважин — дело непростое, поэтому собственники земельных участков нередко прибегают к помощи специалистов. А насос предпочитают устанавливать самостоятельно, что позволяет ощутимо сэкономить бюджет. Давайте разберемся, на какую глубину опускать насос в скважину. Если ее правильно определить, срок службы устройства существенно увеличится, проблем с бесперебойной подачей воды тоже не должно возникнуть.

Определение оптимальных глубин установки насоса

Первое, что нужно сделать, это учесть вид и характер скважины — является ли она абиссинской, артезианской или расположенной на песке. Кроме этого, следует принять во внимание такие параметры:

• статический (расстояние от верхней точки до края водного зеркала) и динамический (высота водного зеркала при работающем насосе) уровни;
• дебит (количество воды, выдаваемой за 1 час).

Наиболее важным показателем является динамический уровень. Статический носит, скорее, справочный характер.

Все параметры можно найти в паспорте, который выдается при бурении. Если операция выполнялась квалифицированными специалистами, с этим не должно возникнуть проблем. В паспорте также будет указано, при какой производительности фиксировался динамический уровень.

• подобрав устройство с подачей больше, чем скважина может выдать, оно может выйти из строя;
• статический и динамический уровни, а также дебит могут изменяться в зависимости от сезона и в случае, когда колодец давно не эксплуатировался;
• следует внимательно изучить технические характеристики, которые существенно влияют на глубину погружения насоса в скважину.

Основные правила определения уровня погружения насоса:

• насос должен находиться ниже динамического уровня не менее 1 м;
• оптимальная установка насоса относительно дна скважины — не менее 3 м.

Пример определения глубины погружения скважинного насоса:

1. Исходные данные: глубина — 25 м, динамический уровень — 15 м.
2. Решение: столб воды составляет 10 м (25-10). Таким образом, диапазон погружения для насоса составит от 16 (15+1) до 22 м (25-3).

Как правильно закрепить насос

После того как определились с глубиной, следует опустить насос в скважину, затем закрепить.

Для этого производят такие действия:

1. Контролируют расстояние до водного зеркала с помощью шнура с грузом.
2. Готовят трос требуемой длины из стали или нержавейки, шланг для подъема воды и кабель. Соединяют их хомутами.
3. Чтобы погасить колебания троса, на конце прикрепляют пружинящую подвеску. Этот маневр производится, если глубина скважины менее 10 м. Второй конец троса присоединяют к насосу.
4. Проверяют надежность и герметичность соединений.
5. Скважинный насос опускают с помощью механической или электрической лебедки. Следует наблюдать за тем, чтобы конструкция не касалась стенок во избежание повреждения деталей. Если расстояние слишком мало, необходимо использовать резиновое демпферное кольцо.
6. Когда устройство опускается до требуемой глубины, трос закрепляют на крюке оголовка, крышку которого фиксируют на обсадной трубе.
7. Запускают конструкцию в тестовом режиме.

Подключение можно считать выполненным, когда из шланга потечет чистая вода.

vodatyt.ru

На какую глубину опускать насос в скважину: варианты

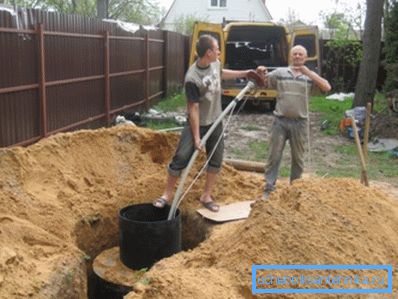

Перед тем как опустить насос в скважину, нужно точно отмерить длину троса. Делается это чтобы устройство размешалось на определенной глубине. Лишь при условии верного выбора уровня размещения водоснабжение будет стабильным, а сама помпа прослужит долго.

Ниже мы поведаем, как выяснить верную высоту размещения водоподъемного устройства в скважине, и приведем пара советов по его монтажу.

Основные термины

При планировании размещения насоса в пробуренной скважине наша основная задача содержится в том, дабы поместить его так, дабы он неизменно был под водой. Для этого нужно произвести несложные расчеты и выполнить пара операций с подвесной системой.

Но прежде всего направляться разобраться с основными параметрами, которыми характеризуются водоносные скважины.

Среди них для нас самыми ответственными будут такие:

• Неспециализированная глубина – расстояние от верхнего края оголовка до дна. В большинстве случаев информация о глубине сообщается в момент бурения, но никто не запрещает нам проверить эту цифру посредством груза на узком и прочном шнуре.

Обратите внимание! От глубины сильно зависит выбор наоса по напору. Самые глубокие скважины требуют установки высоконапорного оборудования, цена которого очень значительна.

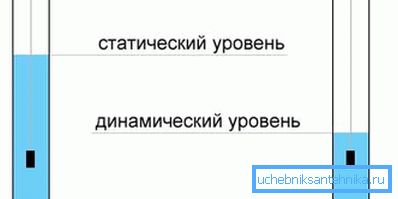

• Уровень воды статический – расстояние от верхней точки до края водного зеркала. Выяснить его возможно посредством маленького груза, опустив его на глубину до ослабления шнура либо появления первого всплеска.
• Уровень воды динамический – высота водного зеркала при работающем насосе. Эта величина неизменно меньше, чем статический уровень.

Обратите внимание! Статические и динамические показатели уровня воды смогут изменяться в зависимости от сезона и погодных условий. Для наиболее точного расчета эксперты советуют ориентироваться на минимальные показатели.

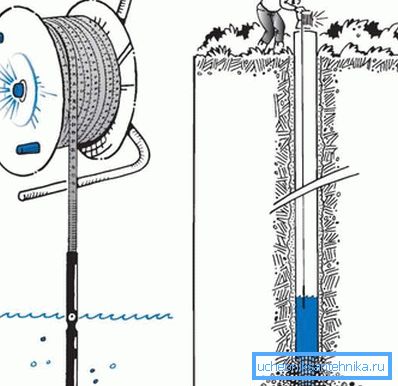

Как мы отмечали, все эти величины определяются при бурении и заносятся в паспорт скважины. Но в случае если по окончании завершения буровых работ прошло много времени, либо паспорта у вас по большому счету нет (бывает и такое при восстановлении бесхозных скважин) – неизменно возможно провести измерения самостоятельно.

Советы по размещению

Выбор положения устройства

Итак, мы определили, что главными параметрами, определяющими место установки помпы, являются статический и динамический уровни воды.

Наряду с этим эксп

uchebniksantehnika.ru

как один раз и на много лет решить проблему водоснабжения частного дома

Основой автономных систем водоснабжения чаще всего является скважина. При самостоятельном обустройстве источника важно знать, как опускать насос в скважину, чтобы в ходе проведения этого ответственного и сложного мероприятия не остаться без дорогостоящего прибора и важного гидротехнического сооружения на участке. От правильности выполнения процедуры зависит дальнейшее функционирование скважины. Рассмотрим технологию проведения работ.

Важно правильно определить глубину, на которую будет опущен насос, иначе будут сбои в работе прибора, и он быстро выйдет из строя

Глубина погружения прибора

Чтобы насос работал без перебоев, его нужно опустить на «правильную» глубину, величина которой зависит от нескольких факторов. Прежде всего, нужно запомнить, что опускают устройство всегда ниже динамического уровня воды. Оптимально, если оно будет находиться ниже этой отметки на 2-3 м. Минимальное расстояние – 1 м. Что такое динамический уровень? Это расстояние от края скважины до зеркала воды, которая опустилась после того, как из скважины начали откачивать воду.

Динамический уровень скважины устанавливается в ходе откачки воды и может изменяться в зависимости от мощности насоса. Его определяют при разном водопотреблении в ходе пробной откачки после бурения. В паспорте скважины обязательно указываются величины динамического уровня. Если данные отсутствуют, можно попытаться определить их самостоятельно, откачивая воду и опуская насос вниз до тех пор, пока уровень воды не установится. Чем мощнее оборудование, тем ниже будет динамический уровень, следовательно, опускать устройство придется на большую глубину.

Еще один важный момент: расстояние от дна скважины до насоса должно составлять 3-6 м. Это объясняется тем, что в процессе работы устройства около заборного патрубка появляется сильная турбулентность. Если расстояние от дна скважины будет небольшим, завихрения воды подхватят частицы ила и песок и затянут их в насос, что приведет к ухудшению работы оборудования и быстрому выходу его из строя.

Перед спуском насоса в скважину нужно соединить водопроводную трубу, кабель и трос в единую систему, иначе прибор может заклинить в обсадной трубе

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

kupildoma.ru

Глубина опускания насос в скважину: уровень погружения помпы

При бурении скважин важно грамотно установить внутрь необходимое оборудование. О том, на какую глубину опускают насос в скважину, знает не каждый домовладелец. Но от грамотного погружения данного оборудования зависит продолжительность его эксплуатации с бесперебойной подачей жидкости. Узнаем все тонкости опускания выкачивающих воду устройств.

Что нужно знать о скважине?

Перед тем как опускать скважинный насос рекомендуется изучить основные характеристики водоносного колодца. Желательно обращать внимание на:

Созданный ранее паспорт колодца подскажет всю эту информацию, в том числе и его производительность. Так, водный горизонт не изменит своего расположения в колодце, если длительное время из него выкачивать жидкость.

Благодаря установке постоянного уровня образующийся водяной столб будет уравновешивать в водоносных горизонтах значение давления. Такое количество жидкости именуют постоянной (статической). За год она может незначительно колебаться. Обычно данное значение зависит от глубины водоскважины.

Прокачка скважин приводит к изменению уровня жидкости. Здесь говорят о динамическом (непостоянном) показателе верхнего слоя жидкости. Динамическому уровню скважины минимального значения способствует непрерывная работа насосных установок. На него влияют следующие факторы:

• приточность колодца;
• показатель производительности оборудования.

Другими словами глубина колодца влияет на показатель его уровня жидкости. Отсюда будет зависеть длительность бесперебойной работы опущенного прибора.

Важно, чтобы он всегда находился в воде, так как высыхание его помпы при неправильном способе погружения приводит к быстрой поломке всего оборудования.

Как самостоятельно высчитать дебит скважины и грамотно подобрать насос:

Какой насос нужен для скважины

Перед установкой выкачивающего прибора в скважину необходимо его грамотно подобрать. Так, опускать погружной вибрационный прибор в ствол водоскважины не рекомендуется из-за специфики работы такого оборудования. Желательно в описанные колодцы покупать центробежный насос. Из-за опускания воды в разные сезоны года он меньше подвержен вероятности поломок.

Использовать центробежный насос на определенной глубине колодца следует еще и по следующим причинам:

1. Способ охлаждения.
   В случае перегрева насоса, опущенного на определенную глубину, окружающая жидкость сможет снизить его температуру. При отсутствии около прибора охлаждающей воды происходит постепенное расплавление подшипников, обеспечивающих вращение моторного вала.
2. Способ проникновения воды внутрь прибора.
   Под давлением верхнего водного столба внутрь насоса поступает окружающая жидкость. Если над прибором не будет воды, он быстро выйдет из строя.

На основании приведенных факторов домовладельцам рекомендуется постоянно контролировать уровень воды в своих колодцах, чтобы она полностью покрывала установленное оборудование.

Простой практический способ погружения насоса

Опускать насос в скважину рекомендуется на определенную глубину, создающую нужное давление для закачивания жидкости. С помощью обязательного тестового запуска часовой работы можно проследить как функционирует выкачивающее устройство. Алгоритм погружения прибора следующий:

1. Трубы ПНД соединяют с насосным устройством и опускают тросом на максимальную глубину скважины.
2. Как только прибор «уткнется» в дно, его поднимают с последующей фиксацией на двухметровую высоту. Верхняя установка (не на дне) позволяет избежать засорения отверстий оборудования.
3. При проводимом тестировании выкачивающего оборудования отслеживают качество выходящей струи и характер ее напора. В случае удовлетворения данных параметров установку закрепляют и используют в указанном режиме постоянно.

Как на практике происходит самостоятельное опускание насоса в скважину:

Оптимальный способ определения глубины установки насоса

На глубину погружения в скважину насоса влияет показатель уровня воды в колодце. Его паспорт содержит необходимую информацию, а также сведения о минимальном уровне жидкости для работы скважинного насоса.

При этом стоит помнить, что во время его эксплуатации прибор всегда должен быть в воде иначе он быстро сломается. Например, при динамическом водоносном горизонте не рекомендуется опускать внутрь колодцев высокопроизводительные выкачивающие устройства!

Оптимальным способом использования выкачивающего прибора будет опускание его глубже метра от поверхности воды. При этом он должен быть выше днища не менее чем на 2,5 м. Глубина погружения скважинного насоса должна не превышать глубины всего колодца!

Погружные глубинные установки не рекомендуется опускать в скважины, которые давно не эксплуатировались, так как у них возможно изменение динамического уровня жидкости. В районах бурения это связывают с:

• заиливанием;
• уменьшением мощности водоносных пластов.

Учет глубины опускания скважинных установок – залог длительного функционирования всей конструкции! Не стоит пренебрегать таким параметром, чтобы в последующем не переделывать всю установку «с нуля».

provodoprovod.ru

На какую глубину опускать насос в скважину

Довольно часто мы слышим жалобы: «Я поставил насос, но у меня все время идет муть с песком». «А у нас со старым насосом бежала чистая вода, а поменяли – пошла мутная, совсем испортилась». Так что сегодня – про это: на какую глубину, какой мощности и какой насос ставить в скважину на воду.

Краткий ликбез

Мы помним, что у скважины на воду есть внешняя труба (стальной кондуктор) и внутренняя труба (рабочая колонна, с фильтром или без). Кроме того, существует так называемый «удельный дебит» (строго говоря, термина «производительность скважины» нет). Он показывает, насколько глубже мы можем загрузить насос, чтобы получить больше воды.

В самой скважине вода набирается неравномерно: на разной высоте – по-разному. Не так, как если б вы открыли кран, и водичка побежала потоком с одинаковой скоростью, объемом и давлением. В пустую скважину вода сначала станет прибывать быстро, затем медленнее, потом остановится. Соответственно, чем глубже мы загружаем насос, тем больше можем взять воды в единицу времени. График при этом выглядит как с-образная кривая.

Есть также производительность насоса (с дугообразным графиком). Насос может либо высоко подбрасывать воду, либо на небольшую высоту, но значительно большее ее количество.

Вспоминаем и понятие уровня – статического (зеркала покоя) и динамического.

Статический уровень (зеркало покоя) – когда мы не качаем воду из скважины, и уровень воды стабилизируется на определенной глубине. Динамический уровень - когда забираем определенный объем воды с определенной глубины, после чего уровень останавливается в определенной точке.

Так вот насос определенной мощности и напорности должен быть установлен на определенную глубину. А именно – на 5 метров ниже, чем динамический уровень воды в скважине. В этих 5 метрах заложены в том числе сезонные колебания (как правило, зимой воды меньше вследствие перемерзания зон подпитки, а после паводка ее значительно больше).

К каждому насосу прилагается график, он не всегда совпадает с реальными рабочими характеристиками. Насос нужно подбирать таким образом, чтобы рабочая точка графиков оказалась где-то ближе к середине (с учетом потерь динамических, на водопотребление, на смены диаметров, краны или фильтры, на заужение, на характеристики самой скважины).

Если вы подобрали модель насоса с учетом всех перечисленных факторов, тогда вы точно будете знать, на какую глубину ставить насос. И тогда не сломается ни насос, ни скважина. Но! Это при условии, что скважина у вас нормальная.

Чего делать нельзя?

А нельзя делать то, что на каждом шагу предлагают мелкодырочники-бракоделы – вставлять случайный насос, который у них есть с собой, причем с запасом по мощности. Ставить более мощный насос по отбору воды, чем дает сама скважина на этой глубине, нельзя. Если у вас скважина нормальная, то вы сожжете насос. Если у вас скважина не нормальная, либо с каким-то дефектом, то она очень быстро умрет.

Когда вы меняете насос, не покупайте его с запасом по напорности. При отсутствии необходимости большего напора, излишний напор перейдет в излишнюю производительность. А она, в свою очередь, к смерти говноскважины, и довольно быстро. Потому что вода, которая поступает снизу, закончится, и начнет поступать вода сверху, которая потащит за собой гумус, песчинки суглинка или супеси, рыхлятину. Постепенно все это начнет накапливаться на дне, подниматься, и скважина превратится в яму с глиной.

Также не ставьте насос на забой, до упора, если не хотите вечно получать мутную воду с песком. Там должен находиться отстойник. А насос - минимум в 5 метрах от дна скважины. Еще лучше - выше фильтрующего элемента. И совсем хорошо - на 5 метров выше от начала глухой части рабочей колонны. Если насос поставить поближе к поверхности, он будет отбирать меньше воды. Опять же при условии: ваша скважина нормальная.

Чудеса ОФР

При сложных геологических условиях (карстовые образования и пр.) особенно тщательно выбирается глубина загрузки. Если это сделано, скважина будет воду давать нормально. Даже говноскважина, если 1,5 метра скважины известны, опытно-фильтрационные работы проведены, будет давать воду без мути, песка и механических примесей. Но химсостав все равно оставит желать лучшего.

Кто может установить насос правильно?

Правильно смонтировать насос могут те компании, у которых в штате работает гидрогеолог. Кто знает параметры скважины и собирается нести ответственность, в том числе финансовую, за работоспособность скважины – за ее качественные и количественные характеристики. Так что будьте внимательны, и не поддавайтесь на уловки бракоделов.

* Хотите знать больше? Полная информация находится в разделах нашего сайта по правильному обустройству скважин и системы водоснабжения дома. Остались вопросы? - Позвоните нам!

ural-gidro.com

На какую глубину опускать скважинный насос

Содержание статьи:

Автономная система водоснабжения сооружена в большинстве загородных домов, где не проведена центральная сеть. Чтобы обеспечить себя на долгие годы бесперебойным поступлением воды, пригодной к употреблению, домовладельцы принимают решение бурить артезианскую скважину. Преимущества ее заключаются в большом дебите и длительном эксплуатационном сроке, но для поднятия воды с больших глубин требуются мощные погружные насосы.

Почему важно правильно определить глубину опускания насоса в скважину

Глубинный погружной насос

Устанавливать насос в скважину не так сложно, как может показаться на первый взгляд. Основная задача – предварительно ознакомиться со всеми требованиями к монтажу водяного оборудования.

Для производительной и бесперебойной работы автономной системы водоснабжения важно правильно подобрать и установить оборудование. Если речь идет об артезианской скважине с глубиной залегания водяного пласта более 30-40 метров, потребуется приобретать дорогостоящий погружной насос. В сравнении со своими аналогами они имеют наибольшую мощность и производительность.

Технические характеристики агрегата должны соответствовать особенностям скважины. Точное определение глубины опускания насоса в скважину позволит сэкономить средства на покупке. Чем мощнее оборудование, тем выше его стоимость. Также оборудование с правильно подобранной мощностью будет служить значительно дольше того, которое работает вхолостую или перегревается из-за невозможности обеспечить оптимальное давление водяного столба.

Методы определения глубины

Измерение глубины скважины

Вычислить глубину погружения водяного насоса в скважину можно практическими и математическими способами. Специалисты с целью экономии средств используют следующий метод:

1. К оборудованию привязывается капроновый шнур или стальной прочный трос с полиэтиленовой оплеткой.
2. На максимально допустимую глубину опускается глубинное оборудование.
3. Как только насос коснулся дна, его поднимают приблизительно на 2 метра. Этого расстояния будет достаточно  для расположения устройства посередине водоносного пласта.
4. Трос фиксируется на поверхности почвы. Как правило, используют бревно или крышку, которая будет герметично закрывать колодезную шахту.
5. Проводится пробный запуск для проверки работоспособности.

Если качество и чистота воды остаются неизменно чистыми, мощность и производительность устройства не снижается, можно фиксировать шнур и закрывать шахту.

Такой метод целесообразно использовать, если глубина залегания водоносного слоя не более 15 метров. Если речь идет о скважинах глубиной 50-60 и более метров, к механическому способу прибегать нельзя. Шахты с такой глубиной бурят после проведения расчетов и получения разрешения на проведение работ, поэтому сведения о максимально допустимой глубине залегания насоса в колодезную шахту уже должны быть.

Метод применения динамической характеристики скважины

Динамическая величина нестабильная. Отталкиваясь от условия использования источника, показатель будет постоянно изменяться. При откачке объем уменьшается

Для вычисления оптимальной глубины погружения глубинного насоса рекомендуется за основу брать динамическую характеристику. Эта величина отражает расстояние между поверхностью зеркала воды, в которую опущена водоносная труба, и поверхностью почвы. Уровень воды при этом подсчитывается с включенным оборудованием и в период с максимальным потреблением воды (как правило, это летние месяцы).

Проще вычислить оптимальную глубину, если в техническом паспорте скважины указаны еще величины статического уровня и дебита источника.

Дебит источника – это его производительность: какой объем воды она способна восполнять за единицу времени. Если мощность глубинного насоса превышает дебит скважины, последняя в конечном итоге просто высохнет.

Существует много сторонников, как придонного монтажа глубинного насоса, так и его установки в верхней части обсадной трубы. Каждый из этих видов имеет достоинства и недостатки, поэтому перед принятием решения следует внимательно с ними ознакомиться. Желательно также брать во внимание стандартные советы и рекомендации:

• При покупке глубинного насоса важно анализировать и сопоставлять производительность оборудования с дебетом источника.
• Прежде чем приступать к монтажу водяного агрегата, важно ознакомиться с его техническими и эксплуатационными характеристиками.
• Оборудование рекомендуется не ставить на дно скважины, поскольку оно быстро забьется илом, песком и мелкими водорослями. Устройство лучше устанавливать на специальный поддон, который обезопасит от забивания трубопровода и хорошо отразится на качестве колодезной воды.
• Если глубинный насос требуется устанавливать над зеркалом воды, скважину рекомендуется дополнительно оснащать датчиком «сухого хода» – поплавка, который обеспечит своевременное включение и отключение оборудования в зависимости от уровня воды в скважине или же сразу приобретать модификации, оснащенные специальными датчиками.

Правильно вычисленная глубина погружения насоса в скважине благоприятно отразится на качестве воды и эксплуатационном сроке всей системы водоснабжения.

При покупке лучше воздержаться от моделей вибрационного типа, которые отрицательно сказываются на состоянии обсадной трубы, а также поднимают со дна все твердые частицы, водоросли и прочий мусор.

Пределы глубин размещения электронасоса

Для вычисления предела глубины размещения электрического насоса требуется знать и учитывать статические и динамические показатели воды в источнике. Статический уровень – это интервал между водоносным горизонтом и поверхностью почвы в состоянии полного покоя (для проведения замеров рекомендуется минимум 6 часов не проводить водозабор), в техническом паспорте на артезианскую скважину величина обязательно должна быть указана.

Динамический уровень вычисляют при включенном водяном насосе. Величина равна интервалу между зеркалом воды и поверхностью почвы. Фиксируется динамический уровень в точке равновесия откачиваемого и вновь прибываемого потока.

Погружной (глубинный) насос должен располагаться ниже порога динамической величины не менее чем на 1 – 3 метра. Это основное условие, которое требуется соблюдать, в противном случае может произойти подтопление электронасоса, что станет причиной серьезной поломки.

Если оборудование устанавливают в скважине на песке, нужно убедиться, что система оснащена очистительными фильтрами. Монтируют насос на высоте не менее 0,5 метра от дна. Повышенная концентрация песка, ила и прочих твердых примесей может забить детали электронасоса и вывести его из строя. При таком монтаже важно регулярно обслуживать систему и проводить профилактическое очищение.

Приобретать оборудование для автономной системы водоснабжения рекомендуется в крупных специализированных магазинах или у официальных представителей компаний-производителей.

strojdvor.ru

На какую глубину опускать насос в скважину

Грамотное определение глубины, на которую целесообразно погружать скважинный насос в скважину, обеспечивает не только бесперебойную подачу воды из нее, но и непосредственно влияет на срок эксплуатации насосного оборудования, а также на качество функционирования и срок службы собственно скважины. Как правило, это касается только погружного насосного оборудования, так как насосы вибрационного типа специалисты не рекомендуют устанавливать в скважинах.

Основные факторы оптимального уровня погружения насоса

До погружения насоса в скважину требуется максимально точно определить длину троса. Это необходимо, чтобы установить оборудование на конкретной глубине. Данное условие обусловлено тем, что, только выбрав правильный уровень установки насоса, можно добиться полноценного и стабильного водоснабжения.

Фактор #1: Насосное оборудование, опущенное в середину водного пласта, должно располагаться таким образом, чтобы над ним было не меньше 1,0 м воды.

Данный фактор определяется принципом функционирования погружного насосного оборудования и его конструкцией:

он не всасывает воду, а откачивает и подает наверх тот водный объем, который поступает в насос под давлением верхнего водного слоя;

конструкция насосного погружного оборудования предполагает его охлаждение за счет окружающих водных слоев, в противном случае, перегрев насоса приводит к его полному выходу из строя.

Фактор #2: Насосное оборудование не должно касаться скважинного дна.

Данный фактор обусловлен наличием в нижнем слое (у дна скважины) взвесей частиц песка, глины, которые не только загрязняют выкачиваемую воду, но, проникая внутрь конструкции насоса, способны его засорить, что существенно снижает срок его службы.

Читайте также: Как правильно выбрать насос для артезианской скважины

Способы определения глубины

Конечно, чтобы определить оптимальную глубину, на которую нужно погружать насос в скважинное пространство, необходимы исследовательские и изыскательские мероприятия, тщательные расчеты, основанные на прогнозировании возможных изменений водного уровня в процессе работы скважины, состава воды, и, обязательно от типа выбранного насосного оборудования.

При этом существует два основных способа, чтобы определить, на какую оптимальную глубину необходимо опустить насосное оборудование, чтобы обеспечить качественное водоснабжение, и длительный срок службы скважины.

Способ #1: Практический способ

Первый способ очень прост, и основан на практическом опыте, полученном при установке насоса в скважину, и состоит из нескольких этапов:

• насос опускают до самого дна скважины;
• поднимают насос приблизительно на 2,0 м;
• выполняют временную фиксацию оборудования, после чего проверяют его функционирование, а, также качество воды;
• если не были зафиксированы недостатки, насос окончательно закрепляют.

Способ #2: Способ, основанный на показателях динамического уровня

Главной характеристикой – параметром, определяющим глубину опускания насосной техники в скважинное пространство, специалисты считают динамический уровень. Это показатель расстояния от уровня земли до водного зеркала (водной поверхности), который указывает, насколько возможно опускание воды в разные сезоны года, в различные годы, и по определенных причинах.

При высоком отборе воды, длительной засухе, снижается внутрипластовое давление в водном слое, что вызывает понижение уровня.

Работа скважинного насоса с расходом, превышающим дебитные показатели скважины, также вызывает понижение динамического уровня.

Исходя из вышеуказанных причин возможного снижения водного уровня, можно смело утверждать, что насос требуется опустить в скважину ниже более чем на метр от расчетного значения динамического уровня.

• глубина опускания насоса большой производительности больше.
• при прокачке скважин насосное оборудование опускают почти на дно, для возможности выкачать песок, ил, глину.
• положение насосного оборудования необходимо постоянно контролировать.

Читайте также: Как выбрать насосную станцию

skvagina.ru

На какую глубину опускать насос в скважину

На какую глубину рекомендуется опускать насос в скважину?

Каждый счастливец, получивший в собственность долгожданный земельный участок, начинает его обустройство с организации источника воды. Если этот участок не богат родником, ручьем или озерцом, то выходов у хозяев ровно два: копать колодец или устраивать скважину. Первое #8211 весьма хлопотное занятие, а если делать колодец самому, то и небезопасное. Проще вызвать специалистов, которые пробурят и обустроят водяную скважину. Они даже могут сделать это «под ключ», с установкой соответствующего насоса.

Схема расположения уровней различных подземных вод.

Так обычно и поступают, но только установку насоса большинство предпочитают выполнять своими руками.

Причин тому может быть несколько:

• желание самостоятельно выбрать оптимальную модель погружного насоса, а не зависеть от решения подрядчика
• намерение выполнить опускание насоса самостоятельно и тем самым сэкономить средства на оплате работ.

Границы глубины установки насоса в скважине

Схема установки насоса в скважине.

Большинство имеющихся рекомендаций по вопросам о том, как осуществлять опускание насоса в скважину, сводится к следующим допускам:

• такое устройство, будучи опущенным внутрь водяного пласта, должно иметь над собой не менее одного метра водной поверхности
• насос не должен соприкасаться с дном скважины.

Первая рекомендация имеет безусловный характер и вытекает из принципов работы и устройства погружных насосов. Во-первых, такие устройства сами не всасывают окружающую воду, а откачивают наверх ту, которая затекает в них под давлением верхних слоев, во-вторых, они сконструированы так, что окружающая их вода является той охлаждающей средой, без наличия которой нормальная работа погружных моделей невозможна. Неохлаждаемые узлы насоса очень быстро начнут перегреваться, что ведет к выходу их из строя.

Вторая рекомендация связана с тем, что в придонном водяном слое, особенно у песчаных скважин, особенно много взвеси, состоящей из частиц грунта. Эти частицы, попадая в качающее устройство, заиливают, засоряют его, к тому же наверх по выводному шлангу будет идти грязная вода, чему вряд ли обрадуются хозяева участка, использующие поступающую воду не только для полива.

Таким образом, приняв за основу то, что погружной насос должен находиться не на дне скважины, а с другой стороны, должен иметь над собой известный минимум количества воды, можно определить, на какую глубину имеет смысл опускать насос в скважину.

Определение оптимальных глубин установки насоса

Практический метод

Схема подключения насосов для скважин.

Практики, основываясь на своем опыте, рекомендуют решать такой вопрос следующим образом:

• первоначально осуществить опускание насоса до дна скважины
• убедившись, что устройство достигло дна, поднять его вверх на 1,5-2 м
• зафиксировав местоположение насоса, проверить его работу и качество подаваемой им воды
• при отсутствии замечаний произвести окончательную фиксацию устройства.

Метод использования динамической характеристики скважины

Схема скважины и ее глубина.

Отправной точкой для подготовки ответа на вопрос о том, на какую глубину опускать насос, может служить одна из основных характеристик скважины #8211 ее так называемый «динамический уровень». Эта динамическая характеристика отражает данные о расстоянии между поверхностью земли и поверхностью водоносного слоя, в который опущена данная обсадная труба. Причем в этом случае имеют в виду уровень поверхности воды в трубе, который создается при работающем скважинном погружном откачивающем устройстве. И определяют его в сезон максимального потребления воды, как правило, в летние месяцы.

Эта динамическая характеристика, зафиксировавшая максимальное «проседание» верхней границы водоносного слоя, определила вертикальную отметку, ниже которой вода, даже при максимальном разборе, опускаться не должна. Вследствие этого, учитывая необходимость создания водяного давления на скважинное устройство откачки воды для его нормальной эксплуатации, минимальная глубина установки погружного насоса может быть определена в 1 м, считая вниз от динамической отметки скважины.

Однако установка скважинного откачивающего устройства, мощность которого будет позволять производить откачку больших объемов воды, нежели будет поступать в обсадную трубу за это же время, может привести к «проседанию» верхнего слоя воды ниже динамической отметки скважины, вплоть до точки забора воды насосом, что чревато выходом из строя откачивающего устройства.

Поэтому, решая вопросы о снабжении земельного участка водой, следует серьезно продумать все соответствующие шаги, в том числе и собственное участие в выборе и установке скважинного погружного насоса.

В любом случае, взяв за основу динамическую характеристику для определения того, на какую глубину опускать насос в скважину, желательно необходимые исходные данные иметь. Проще тем, у кого подряд на бурение выполняли добросовестные специалисты, которые, выполнив работы по устройству водяной скважины. оформили на нее стандартный паспорт, указав в нем все необходимые данные, в том числе:

• статический уровень (расстояния между поверхностью земли и поверхностью устоявшейся воды в обсадной трубе)
• динамический уровень
• дебит скважины.

Схема обустройства скважины.

Последний параметр характеризует производительность скважины, то есть ее способность восполнять отбор воды некоторым объемом в единицу времени. Если производительность скважинного погружного откачивающего устройства будет больше, чем производительность скважины, то последняя в итоге высохнет. Поэтому следует обязательно учитывать, что глубина установки насоса и его производительность находятся в прямой связи. Здесь можно отметить, что для откачивающих устройств с разной производительностью динамический уровень в одной и той же скважине не будет совпадать.

Для тех, у кого необходимых паспортных данных на скважину нет, возможность определения динамического уровня лежит в практической плоскости. Для этого рекомендуется, запустив подачу воды через погружной насос, опущенный в обсадную трубу почти до конца, не доходя до дна 2-3 м, через 50-60 минут определить, на какой глубине находится в трубе поверхность воды. Полученные данные дадут приближенный динамический уровень.

Метод использования динамического уровня, как выше отмечалось, критичен к излишней производительности скважинного погружного насоса, а также к разбору воды водоносного горизонта в жаркие периоды.

Существует много сторонников как придонного расположения скважинного погружного откачивающего устройства, так и расположения в верхней части обсадной трубы. Каждый из этих вариантов имеет свои достоинства и недостатки, которые следует иметь в виду при принятии взвешенного решения. При этом также желательно учитывать советы и стандартные рекомендации:

1. При выборе погружного насоса обязательно следует соотносить его производительность с производительностью скважины.
2. Перед установкой такого устройства имеет смысл внимательно ознакомиться с его эксплуатационными характеристиками и с инструкцией по использованию.
3. При «нижней» установке устройства между ним и дном должно быть не менее 1,5-2 м.
4. При его «верхней» установке желательно устанавливать в скважине датчики «сухого хода», для обеспечения своевременного выключения насоса при «проседании» водного слоя, или применять скважинные погружные насосы, имеющие в своей конструкции соответствующую защиту.

Правильно рассчитанная глубина установки насосного оборудования определяет, в итоге, срок «жизни» насоса, а иногда и срок использования скважины.

Необходимо также отметить, что не рекомендуется в скважинах использовать устройства вибрационного типа, которые своей работой наносят вред самой скважине, вплоть до полной ее остановки. Особенно это касается скважин, заканчивающихся песчаным горизонтом.

На какую глубину установить погружной насос для скважины

Добрый день! Имеется скважина 35 м: статический уровень 7 м, 8-20 м #8212 перфорированная труба, 32-35 м #8212 отстойник. Динамический уровень и дебит (

0.8 м3/ч) неизвестны. На какую глубину установить погружной насос?

Схема к описанной проблеме

Добрый!

Глубину установки погружного скважинного насоса определяет несколько требований и параметров:

1. Минимальное расстояние от нижней кромки насоса до дна, величина указывается в паспорте. Как правило, это 0,4-1 м при условии, что скважина промыта и не содержит осадочных отложений.

В первую очередь следует учесть ограничение по расстоянию от дна скважины, величина указана в паспорте насоса
