В скважине плывун что делать
Плывун в скважине – что это и как с ним бороться
Процесс бурения скважины на воду, теоретически несложен, но на практике это достаточно трудная работа. Замечательно, в случае если пройдя верхние мягкие слои, вы упираетесь в плотные стабильные пласты, бурить в них легко. Кроме того в случае если попалась гор, при помощи коронки ее возможно пройти.
Но в случае если попалась скважина на плывуне, это значительная неприятность.
Плывун и его виды

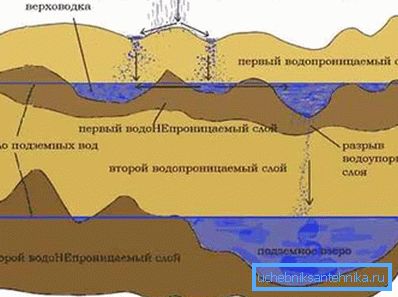

- Что такое плывун? Плывуном именуют нестабильный, перенасыщенный водой грунт. В большинстве случаев, в его состав входят небольшие, пылевые песчаные грунты либо супеси. Кроме этого довольно часто видятся влажные глинистые составы и суглинки. При механическом вскрытии пласта, толщина которого может колебаться от 2, до десяти метров, в следствии перепада давления, состав приходит в движение.
- Вся неприятность в том, что таковой пласт очень не стабилен, плюс в нем смогут находиться вкрапления небольшой, речной гальки либо более большие валуны. Его консистенция возможно тестообразной либо практически жидкого, сметанного вида.
- Попав в таковой пласт, черпать его возможно весьма долго, кроме этого громадна опасность утраты бура. Но бороться с данной проблемой возможно. О том, как в скважине пройти плывун мы поболтаем позднее, а на данный момент разберемся с тем, какие конкретно бывают плывуны.

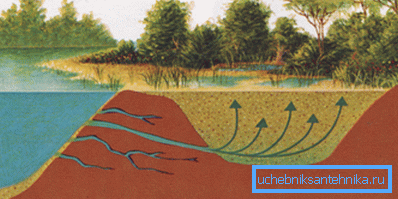

Настоящие либо настоящие плывуны
- В состав таких пластов входят пылевые, песчаные грунты, имеющие различную фракцию частиц, в следствии чего микроскопические частицы выполняют роль смазки, обволакивают и связывают всю массу.
- Кроме этого в этих пластах присутствует много глиняной взвеси, почему они владеют повышенной гидрофобностью. Иными словами, связывают и надежно удерживают воду. При вскрытии пласта, происходит гидроудар, который приводит в движение жидкую массу. Фильтрационные качества пласта очень низкие, в среднем 0,5м? в день.
- В случае промерзания таковой грунт подвержен вспучиванию, в случае если грунт высыхает, он делается практически монолитным. Единого мнения о происхождении таких пластов нет, но многие ученые склонны к тому, что они образовываются в следствии жизнедеятельности некоторых микроорганизмов.

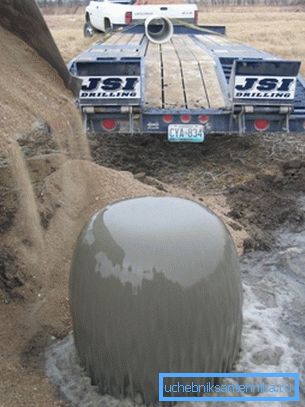

Пласты с фальшивой плывучестью
- Фальшивыми именуют песчаные, пористые пласты с небольшой фракцией частиц, очень сильно насыщенные водой. Глубина залегания у них возможно до 50 м, ввиду чего в самого пласта появляется избыточное давление.
- При механическом вскрытии кровли, давлением начинает интенсивно вымывать небольшую песчаную пыль в скважину. Явление это временное и при грамотном подходе достаточно быстро устраняется.
Совет: верно выяснить, на какой вид плывуна попали, может лишь эксперт. Любителям, перед началом бурения своими руками, возможно посоветоваться с соседями по участку, у которых уже имеется скважина либо лучше обратиться в местную геологоразведку.
Варианты борьбы с данной проблемой
- Изначально направляться подчернуть, что если вы точно понимаете, что у вас на участке присутствует пласт настоящего, настоящего плывуна, то затевать рыть колодец, мы вам настоятельно не рекомендуем. Потому как надежных, долгосрочных способов борьбы с данной проблемой, в условиях колодца, пока не существует, вам подходит лишь скважина.

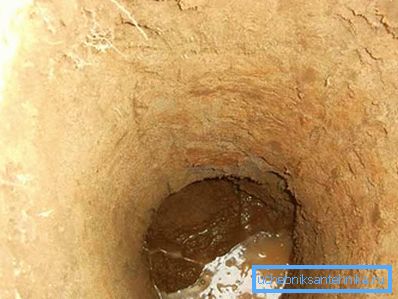

Совет: если вы начали копать колодец и, углубившись на определенную глубину, нашли настоящий плывун, как вариант, потом вас может спасти скважина в колодце на плывуне. Она в
uchebniksantehnika.ru
Что делать если при бурении скважины обнаружен плывун?
Многие из тех, чья деятельность связана с водоснабжением, наверняка знают, что такое плывун в скважине, но пока еще никто не знает ответа на вопрос: почему такое явление вообще возникает. Но, несмотря на то, что причины возникновения плывунов так до конца и не выяснены, бурить скважины на участках, где они присутствуют, люди уже научились. Чтобы понять, насколько сложно пробурить скважину через плывун, следует разобраться, что он из себя представляет.
Плывун — это подземный слой почвы, состоящий из мелкого песка и глины, которые смешаны с водой. Такая смесь, представляющая собой кашеобразную массу, обладает высокой подвижностью, что и затрудняет ее прохождение при бурении скважин.
При бурении скважин через плывун, если не подготовиться к такому процессу основательно, могут возникнуть следующие проблемы:
- Проблема #1: заполнение затрубного пространства скважины грунтом, который буквально плывет;
- Проблема #2: выход из строя мотопомпы, которая просто не справится с возросшей нагрузкой;
- Проблема #3: потеря всей буровой колонны, которую плывущим грунтом затянет в образовавшуюся после вымывания породы полость.
Между тем, несмотря на такие проблемы, квалифицированные специалисты знают, что делать в таких ситуациях и как пройти плывун, получив в итоге полноценную скважину, которая прослужит своему владельцу много лет.
Эффективные способы бурения скважин с плывуном
Основная задача при бурении скважины с плывуном состоит в том, чтобы пройти этот неустойчивый, подвижный слой почвы, не потеряв при этом буровой колонны. Для ее решения в наше время активно используют три способа.
Способ #1: Бурение методом параллельной обсадки
Суть этого метода состоит в том, что обсадная труба при бурении опускается в скважину одновременно с буром, что значительно замедляет весь процесс и делает его более дорогостоящим.
Способ #2: Бурение с помощью кондуктора
Второй метод предполагает использование специального кондуктора, назначением которого, как и в случае с обсадной трубой, является защита как бурового инструмента, так и стенок получаемой скважины от плывущей породы. Отличие этого способа от первого заключается в том, что кондуктор используют только для того, чтобы проходить плывун, до границы этого слоя бурение производится обычным методом. Скважина также бурится уже традиционным способом, без использования кондуктора, когда плывучий слой почвы полностью пройден.
Способ #3: Бурение с применением клеящих составов или бентонита
Третий способ прохождения плывунов кардинально отличается от первых двух. Смысл этого метода заключается в том, что при бурении скважин с плывунами в них добавляют специальные клеящие составы или бентонит. Делается это для того, чтобы сформировать стенки скважины, укрепить их и защитить от разрушения под воздействием плывущей массы.
Следует иметь в виду, что все перечисленные способы целесообразно использовать в том случае, если производится бурение глубоких скважин. Если же вас вполне устроит неглубокая скважина (10-20 метров), и вы вдруг обнаружили в такой скважине плывун, то пройти его можно традиционным методом ударного бурения. Таким методом обустраивают абиссинские колодцы, и заключается он в том, что трубу просто забивают в почву при помощи тяжелой металлической «бабы». Также, если в скважине появился плывун, то пройти его можно при помощи ударно-канатного способа бурения, предполагающего использование специального ударного стакана, помещаемого внутрь обсадной трубы.
При бурении скважин с плывунами следует иметь в виду, что ни в коем случае в них нельзя устанавливать пластиковые трубы. Конечно, работать некоторое время такая скважина будет, но со временем плывун может смять пластиковую трубу или даже полностью разрушить ее.
Не копайте колодец там где плывунТакже следует иметь в виду, что при наличии плывуна на вашем участке, на нем не имеет смысла копать обычный колодец. Даже если вам удастся добиться требуемой высоты столба воды в нем, то очень быстро такое колодец придет в негодность и перестанет давать воду.
Как видите, методов, позволяющих пройти плывун при бурении скважины достаточно много, главное применять их с умом и использовать для этого надежную технику и качественные материалы.
skvagina.ru
Как пройти плывун при бурении скважины
Автор Пётр Андреевич На чтение 6 мин. Опубликовано
Пройти плывун при бурении скважины, да без проблем, главное понять суть проблемы и изучит инструкции. Плывун значительно затрудняет бурение, и порой делает его невозможным без применения специальных технологий.
Что такое плывун в скважине
Плывун представляет собой подземный пласт почвы, перенасыщенный грунтовыми водами.
В результате образуется взвесь воды с частицами грунта, имеющая консистенцию жидкой каши. Плывун приходит в движение при малейшем воздействии на него. Точной причины образования подобного природного явления ещё не выявлено. Плывунов бывает несколько видов, но на своём приусадебном участке вы можете столкнуться с двумя из них: состоящим из смеси с водой мелкого песчаника, либо глины.
Оба этих варианта одинаково неприятны для бурильщиков, и создают им массу проблем. Впрочем, плывун — вообще проблемное явление в любом строительстве, начиная от копки котлована под фундамент дома, и заканчивая прокладкой подземных коммуникаций. К слову, зыбучие пески, затягивающие в себя всё живое — тоже один из видов плывунов, только не глубинных, а поверхностных.
Опасностей, которые таит подземная жижеобразная масса, несколько:- Наполнение пространства вокруг скважины крайне неустойчивой, текучей консистенцией.
- Поломка мотопомпы для откачки бурового раствора, которая перестаёт справляться с внезапно увеличившейся нагрузкой.
- Затягивание буровой колонны плывуном в образовывающуюся в ходе откачки подземную полость.
В обычном состоянии разжиженный слой находится в хрупком равновесии, в состоянии неустойчивого покоя. Но стоит лишь начать какие-либо земляные работы в месте его нахождения, как этот перенасыщенный влагой слой почвы немедленно приходит в движение, приобретая физические свойства жидкости. Попытки выкопать колодец здесь будут выглядеть аналогично попыткам сделать углубление в водной поверхности: плывун будет мгновенно заполнять образовавшуюся полость.
Возможно ли, в таком случае, вообще в плывуне пробурить скважину?
Как проходить плывун вручную
Буровые работы в местах расположения плывунов чересчур затруднены, и отнимают множество времени и сил. Поэтому, опытные бурильщики советуют, по возможности избегать таких мест. Узнать о существовании плывуна можно от соседей, которые уже пытались пробуриться рядом с вами. Также можно перед началом буровых работ взять пробу грунта при помощи садового бура. Заглубившись на 1,5-2м можно определить наличие плывуна по характеру погружения инструмента: в плывун он провалится, словно в пустоту.
Такой метод «локальной геологоразведки» при помощи садового бура может принести свои плоды. Обычно плывуны располагаются в непосредственной близости к верхним слоям почвы. Однако, глубина их залегания может порой достигать 10 и даже 20м. Поэтому столкнуться с разжиженным грунтом при бурении можно в любой момент. Другая проблема состоит в том, что плывун под землёй занимает обширные площади, значительно превышающие размеры придомового участка.
В связи с этим, возможности обойти его при выборе места для бурения, чаще всего, не бывает. Здесь приходится использовать одну из технологий, позволяющих решить такую техническую проблему, как плывун в скважине.
Шпунтованная доска
Щиты из шпунтованных досок используется при копке колодезной шахты в ситуациях, когда разжиженный грунт находится не слишком глубоко от поверхности земли. Для сооружения щитов потребуются шпунтованные доски-пятёрки, длиной порядка 2-х метров.
Их требуется столько, чтобы создать защиту по периметру будущей колодезной шахты. Концы их заостряются, после чего доски забиваются в землю на глубину полуметра вплотную друг к другу, чтобы пазы одной из них входили в гребень соседней.
Такая конструкция получается достаточно герметичной, чтобы защитить от проникновения в шахту жидкого грунта. По мере углубления колодца доски забиваются глубже. Учитывая низкую плотность плывуна, заглублять их вручную не составит особого труда. Подобным образом придётся действовать вплоть до полного прохождения плывуна и достижения плотных слоёв грунта.
С помощью досок можно также обустроить колодец в толще плывуна. Для этого потребуется, после заглубления колодезной шахты до водоносного слоя, надёжно защитить стенки и дно от поступления жидкости со взвешенными частицами грунта. На дне колодца устраивается щит из плотно пригнанных друг к другу досок.
В щите сверлятся отверстия диаметров в 10мм, необходимые для поступления воды. Поверх щита обустраивается фильтр из слоя гравия, гальки и крупного песка. Проходя сквозь него, вода из плывуна будет очищаться от загрязняющих механических примесей.
Параллельная обсадка
Данная технология сродни работе с защитными щитами из шпунтованных досок, но применяется не при копке колодезной шахты, а когда обустраивается скважина на плывуне. Вместо щитов используются обсадные трубы, опускаемые вглубь непосредственно вслед за буром.
Подобный метод сложен с технической точки зрения — во время работы придётся контролировать равномерность и синхронность заглубления бура и обсадной трубы. В процессе работы используется специальный бур складной конструкции. Иначе извлечь его на поверхность, не внимая обсадной трубы, будет невозможно.
Метод прохождения кондуктором
Данный способ также подразумевает применение трубы для изоляции разжиженного грунтового пласта.
Разница с вышеприведённым методом — что до достижения плывуна бурение производится без обсадки. А по достижения неустойчивого грунта бур вынимается, и в скважину опускается защитная труба, именуемая «кондуктор». Затем бурение продолжается буром меньшего диаметра, чтобы он смог поместиться внутри обсадной трубы.
Использование бетонита
Ещё один способ, как пройти плывун при бурении скважины вручную, это использование особого минерального состава — бетонита.
Он создаётся на основе сухой глины с добавлением некоторых минеральных присадок. Главное его свойство — способность при контакте с водой увеличиваться в объёме до 15 раз. Внутри скважины, засыпанный в нужных пропорциях порошок, способен создать надёжный барьер для поступления жидкого грунта.
Попадая внутрь скважинной шахты, бетонит вступает в реакцию с водой и разбухает, превращаясь в густой гель. При этом плотность его такова, что он позволяет бурить скважину, не допуская её заполнения жидкостью. После прохождения буровой колонной плывуна необходимость в использовании бетонита отпадает.
Вместо бетонита при бурении скважин в плывунах можно использовать и специальные клеящие вещества на полимерной основе, широко представленные на современном рынке. Способ их действия примерно аналогичен: они укрепляют стенки скважины, предотвращая их оплывание.
В заключение
Как видим, бурение скважины сквозь плывун — вполне разрешимая задача. Правда, требующая дополнительных затрат сил и времени. Но, если имеется возможность, то следует делать скважину в другом месте.
Ещё один, более экономичный выход — отказаться от копки колодца или бурения, и остановиться на варианте с забивкой абиссинской скважины.
vodatyt.ru
определение, признаки и способы борьбы
Содержание статьи:
Плывун – это нестабильный, перенасыщенный водой слой грунта, с толщиной, варьирующейся от одного до десяти метров. Вследствие перепада давления он начинает двигаться, что приводит к обрушению скважинных шахт. Но при правильном бурении можно безболезненно пройти опасный участок.
Признаки плывуна
Плывун в скважине
Нестабильные прослойки специалисты подразделяют на настоящие и фальшивые.
Первые отличаются следующими особенностями:
- Имеют в составе частицы песка и пыли разных размеров. Микроскопические фрагменты выступают как смазочные материалы, обволакивают и связывают весь земляной объем.
- Богаты глиной в виде взвеси, избыточно гидрофобны. Глинистые составляющие надежно удерживают влагу. Начинают двигаться под воздействием гидроудара при вскрытии плывунного пласта.
- Обладают низкими фильтрационными свойствами и высокой влагоемкостью, которая превышает три процента. При этом их влажность близка к текучести.
- Вспучиваются при промерзании и приобретают монолитную твердость при полном высыхании.
Мнения об образовании подобных слоев расходятся, но существует версия, что они появляются в результате деятельности микроскопических живых организмов.
Ложными именуют пористые пласты, состоящие из мелких частичек песка. Они перенасыщены водой. Залегают на глубине до 50 м, вследствие чего на них воздействует избыточное давление грунта. В результате в скважинную шахту вымывает мелкие песчинки.
Фальшивые плывуны достаточно хорошо отдают воду, и при естественном либо искусственном понижении гидравлического давления переходят в устойчивое состояние. При бурении они не представляют особой опасности.
Опасности движущихся пластов
Воздействие плывуна на скважину
Пробивание скважин сквозь плывун без подготовки может привести к возникновению проблем:
- заполнению затрубного пространства скважины землей, которая буквально плывет;
- поломке напорного оборудования, не справляющегося с повысившейся нагрузкой;
- потере буровой колонны, которую затягивает в появившуюся после вымывания породы полость.
Впоследствии возможно смещение ствола скважины, ее частые пересыхания и регулярное попадание грязевых частиц в воду.
Особенности обустройства водозабора на участках с плывунами
Необходима ежегодная прочистка скважины во избежание засорения
Если есть вероятность наличия плывуна, нужно учитывать определенные нюансы обустройства водозабора. Запрещено:
- Устанавливать трубы из пластика. Движущийся пласт со временем сомнет полимерный элемент, что ухудшит работу системы или остановит ее после полного разрушения конструкции.
- Делать обычный колодец. Даже если получится достичь необходимой высоты водного столба в нем, то довольно быстро водозабор прекратит работать и снабжать водой его хозяев.
- Игнорировать ежегодную прочистку скважины, иначе она будет быстро засоряться.
В естественных условиях жидкая прослойка находится в состоянии неустойчивого покоя. Но при начале любых земляных работ избыточно насыщенный влагой слой грунта немедленно начинает двигаться, по физическим свойствам становится как жидкость. Все усилия вырыть в такой земле колодец можно сравнить с попытками проделать углубление в поверхности воды, поскольку разжиженный слой будет моментально заполнять котлован.
Точно выяснить, есть плывун или нет, довольно трудно. Чтобы это узнать, перед пробуриванием шахты необходимо провести разведочные работы.
Если нет возможности нанять профессионалов, перед пробиванием шахты возьмите пробу почвы посредством ручного бура. Определить наличие неустойчивого пласта возможно при заглублении на 1,5–2 м по тому, как будет погружаться инструмент: он провалится, будто в пустоту.
Дополнительно можно пообщаться с соседями, у которых есть скважины, или посмотреть планы местности, созданные на основе инженерно-разведывательных мероприятий. Они содержат информацию о специфике почве и пролегании водоносных пластов.
Прохождение плывуна на неглубоких водозаборах
Ударно-канатное бурение скважины
Если достаточно неглубокой скважинной шахты – до 20 м, неустойчивый слой можно пройти посредством традиционного ударного бурения. Подобным методом обустраивают абиссинские водозаборы. Пройти плывун при ударном бурении скважины вручную несложно: все, что потребуется – забить трубу посредством тяжелой металлической «бабы».
Можно воспользоваться ударно-канатной методикой, которая предполагает применение желонки, размещаемой внутри обсадной трубы. В такой ситуации приспособление позволит вытаскивать наружу плывущий грунт. Для облегчения работы желательно трос крепить к специальной треноге, а подъем выполнять с помощью мотора-редуктора со сцеплением.
Чтобы после удара желонки барабан не раскручивался по инерции, можно установить специальное устройство для торможения.
Если шахта неглубока, и сам грязевой слой расположен близко к поверхности, можно применить и еще один метод. Проходят плывун здесь с помощью конструкции из шпунтованных досок, собранной вручную. Каждый элемент имеет толщину 5 см и длину 200 м, заострен в нижней части.
Чтобы остановить грязевой поток, необходимо:
- Забить деревянные заготовки на глубину до 0,4 м по всему периметру шахтного ствола.
- Осторожно выбрать грунт до заостренного низа шпунтованных досок и начать бурение.
- Повторить цикл – заглубить шпунт вбиванием и бурить вновь. Так необходимо делать до полного прохождения переувлажненного слоя.
Дно скважины укрепляется с помощью простого деревянного ящика с отверстиями. Он ставится на песчано-щебеночную подушку. Таким образом создается самодельный фильтр от грязи и песчинок. Можно также покрыть дно дощатым щитом, в котором по завершении бурильных работ высверлить отверстия для поступления воды.
Однако подобные способы защиты от плывуна работают только тогда, когда водный поток с примесью грязи не слишком мощный, течет без напора.
Варианты решения проблемы для глубоких скважин
Главной задачей при пробивании шахты через плывун заключается в том, чтобы пройти этот нетвердый, подвижный слой грунта, не лишившись при этом буровой колонны. Чтобы решить проблему, активно применяют три метода:
- Бурение способом параллельной обсадки. Методика заключается в том, что обсадная труба в процессе пробивания опускается в скважинную шахту вместе с буром. Это существенно задерживает весь ход работ и делает их более дорогими.
- Использование полимерных клеящих составов либо бентонита. Они нужны для формирования стенок шахты, их укрепления и защиты от разрушения под действием плывуна.
- Применение специального кондуктора. Он предназначается, как и в случае с обсадной трубой, для защиты буровой штанги и стенок пробиваемой скважинной шахты от разжиженного слоя.
Бурение способом параллельной обсадки
Последний вариант отличается от первого тем, что кондуктор применяют, чтобы пробуривать избыточно насыщенный влагой слой земли. До рубежа этого пласта бурение выполняется обычным способом. Пробивание скважины также проводится традиционным методом, без применения кондуктора, после полного прохождения плывуна.
Бурение сквозь нестабильный пласт – задача сложная. Лучше выбрать место с более устойчивым подпочвенным слоем или вместо обычной скважины возвести абиссинскую.
strojdvor.ru
Прохождение плывуна при бурении скважины вручную
Детальное изучение геологического строения участка не исключает появления нестабильного горизонта. Иногда требуется пройти плывун при бурении скважины, что усложняет работу, требует использования дополнительных методов обустройства инженерного сооружения.
Плывун опасен из-за своей непредсказуемой подвижности.
Плывун и его виды
Насыщенная влагой почва, в состав которой входит песок различной фракции, глинистый материал, называется плывуном.
Из-за перепадов давления при нарушении пласта эта смесь начинает двигаться, толщина проблемного слоя породы может составлять 2-10 м.
Плывун в скважине может заполнять пространство за трубой, привести к потере буровой колонны. При попадании в такой пласт можно долго вычерпывать подвижную смесь, а используемая при этом помпа может не справиться с нагрузкой и выйти из строя.
Определить тип плывуна может геолог, поэтому перед тем, как пробурить скважину вручную, рекомендуется обратиться к специалистам.
Настоящие плывуны
Пласты этого типа включают в себя мелкодисперсные смеси с примесью пылеобразных элементов. Настоящие плывуны содержат глинистую взвесь, надежно удерживающую воду. Масса становится подвижной при вскрытии пласта и возникновении гидравлического удара.
Насыщенный водой грунт характеризуется низкими фильтрационными показателями, при промерзании склонен к вспучиванию, а высыхая, приобретает форму монолита.
Пласты с фальшивой плывучестью
К данной разновидности относят горизонты, имеющие пористую структуру и состоящие из влажного песка с мелкофракционными частицами. Пласты могут находиться на глубине до 50 м, что обусловливает давление внутри слоя.
При разрушении кровли в скважину вымывается песчаная пыль. Процесс имеет временный характер и легко устраняется своими руками.
Как проходить плывуны — способы решения проблемы
Наличие в колодце горизонта, состоящего из смеси песка и глины, может усложнить эксплуатацию. Повышается вероятность смещения колец и разрушения мест их соединения.
При наличии нестабильного горизонта рекомендуется закладывать скважину, действуя по принципу песчаного колодца на воду. Для обустройства инженерного сооружения данного типа требуется труба из металла, на конце которой имеется фильтрационная колонна.
Пройти горизонт можно, используя ударно-канатный способ: с помощью специального оборудования труба вертикально забивается в землю. Если порода, из которой состоит горизонт, мягкая, то этот способ позволяет легко пройти интервал до 20 м.
С проблемой плывуна бурильщик может столкнуться на глубине от 1 до 20 м. Проходить слой надо неторопливо, чтобы исключить завал грунтом буровой колонны.
Если при проходке обнаружен плывун, то воспрещается использование обсадных труб из поливинилхлорида, поскольку они подвержены деформации.
Шпунтованная доска
Использование щита от плывуна.
При наличии приповерхностного слоя плывуна используется щит из деревянных заготовок. Для прохождения горизонта потребуется сухая шпунтованная доска с заостренным концом, толщина которой должна составлять 50 мм, длина — 2 м. Края заготовок обрабатываются так, чтобы создать прочное крепление элементов.
Такая конструкция позволяет проводить буровые работы быстро и без трудностей. Для оперативного прохождения доску закрепляют по периметру шахтной выработки на глубине до 40 см, грунт выбирается, а операция повторяется до полного прохождения проблемного интервала.
Дно оборудуют деревянным ящиком высотой 50 см с отверстиями для поступления воды. Под конструкцию устанавливают фильтрационный слой, который отсечет поступление взвеси и очистит воду. Этот тип защиты работает при наличии грязевого потока слабой силы.
Параллельная обсадка
Обсадные колонны применяются для того, чтобы породная масса и буровая смесь не заиливала скважину. Такой метод достаточно трудоемкий, требует внимательности при опускании установки и высокого уровня подготовки специалиста.
Оптимальным вариантом является использование бура сложной конструкции, к которому по размеру подбирается обсадная труба.
Обсадная колонна от плывуна.
При прохождении интервала до точки вскрытия кровли с насыщенным влагой горизонтом можно применять шнек. Когда достигнута кровля, в скважину опускается труба, а в проблемном интервале проходка осуществляется специальным приспособлением, оборудованным клапаном.
Частью этого метода является обустройство заглушки в нижней части фильтрационной колонны: в мешок из специальной ткани, соответствующий по размеру внутренней части колонны, насыпают песчано-цементную смесь и опускают ее на дно. Через 2-3 суток состав затвердевает, и образуется заглушка.
Метод прохождения кондуктором
Основным отличием данного способа является возможность бурения без использования обсадных труб до плывуна. Для прохождения этого горизонта вынимают бур и вставляют в скважину кондуктор, при этом обсадная труба используется для герметизации стенок.
Для прохождения горизонта используют железобетонные кольца, которые изолируют стенки. При выполнении работ важно соблюдать последовательность выполнения операций.
Использование бентонита
Природный материал характеризуется пористой структурой, способностью поглощать воду с образованием гелеобразной субстанции. В условиях ограниченного пространства материал бетонирует стенки.
Этой твердости достаточно для проведения буровых работ, но для эксплуатации требуется укрепление металлической трубой. Бентонит работает как смазка при прохождении.
scvazina.ru
Как пройти плывун при бурении скважины на воду и решить проблему раз и навсегда
При бурении скважин на воду перед специалистами встает такая проблема, как прохождение плывуна, который представляет собой бесформенный объем грунта с песком, вобравший в себя определенное количество влаги. В процессе бурения, так называемый, плывун начинает разжижаться и частично осыпаться в скважину, в результате чего эта жижа смешивается с водой и получается ползущая масса.
Часто бур, проходя через плывуны, наполняет вязкой субстанцией пространство внутри скважины. А это причиняет значительные неудобства в работе. С подобной проблемой бурильщик может столкнуться на глубине от 1 до 10 метров. К слову, это не единственный нюанс, который осложняет работу. Поскольку плывун – это капризное явление, работу с ним нужно проделывать медленно, иначе объем обваливающихся пород может вывести из строя оборудование, а также испортить скважину.
Варианты решения
Однако наличие плывуна в почве – это проблема, которую можно решить. Рассмотрим несколько эффективных методов, как проходить плывун при бурении скважины.
1. Один из вариантов - применить технологию гидробурения. Для того чтобы грунт не сыпался со стенок скважины, во время бурения необходимо использовать раствор с добавлением специального порошка на клеевой основе.
2. Также для получения скважины на воду, можно прибегнуть к эксплуатации параллельной обсадки. Параллельно бурильной колонне с малым отрывом во времени следом за долотом нужно поместить трубу обсадки. И для извлечения бурильной колонны пустить в ход складной бур. Но в настоящее время этот способ является сложным в силу того, что нужно внимательно наблюдать за работой обсадной трубы – ее нужно опускать медленно и почти параллельно с буром, а также нужно следить за бурильной колонной.
3. Еще одним эффективным способом борьбы против плывунов станет обустройство скважины так называемым кондуктором (металлической трубой, которая изолирует скважину от вязких пород). Для того чтобы добраться до проблемного участка почвы, специалисты бурят без помощи трубы для обсадки, а после преодоления тела плывуна бур извлекают и вглубь скважины погружают кондуктор. Позднее, когда скважина обустроена этой металлической трубой, внутрь нее помещают долото меньшее по размерам и продолжают дальнейшее бурение.
4. Следующий способ борьбы с плывунами считается самым практичным и надежным. Речь идет о применении бентонита – это материал, который состоит в основном из глины. Бентонит при взаимодействии с водой разбухает в 14-16 раз по сравнению со своим прежним объемом. В таком ограниченном пространстве, как скважина, материал разбухает и образует тугой гель. Именно благодаря своим свойствам бентонит способен изолировать грунтовые стенки колодца от последующего проникновения влаги. Поэтому сегодня этот материал и является самым популярным средством, которое применяют в процессе бурения скважин для получения воды.
Решить раз и навсегда
Как видите, вопрос бурения скважины довольно сложен. Особенно, если речь идет о грунтах, в которых часто встречаются плывуны. При этом проблема заявляет о себе не только во время бурения скважины, но и после – во время эксплуатации, если проблема плывуна не была грамотно решена при обнаружении. В этом случае скважина может перестать функционировать вовсе.
Для того чтобы этого не произошло, необходимо изначально грамотно подойти к решению вопроса. Тогда вы будете бесперебойно получать воду хорошего качества из вашей скважины.
Доверить работу в таком сложном деле можно только профессионалам, имеющим большой опыт по решению аналогичных сложностей. Если вы хотите, чтобы ваша скважина функционировала исправно долгие годы, обращайтесь в нашу компанию.
Остались вопросы? Звоните по телефону +7 3452 930-317
burvoda72.ru
Борьба с плывунами - Бурение скважин на воду в Ленинградской области — LiveJournal
Начнем с того что такое плывун. Плывун это насыщенные водой слои грунтов, обычно это песок или супеси с содержанием глины и речных камушков. Самые главный недостаток плывунов это способность разжижаться под механическим воздействием на него, что мешает умельцам при бурении скважин и копки колодцев.Самую большую проблему плывуны доставляют копщикам колодцев. При копке колодца наткнувшись на плывун для копщика настает настоящий ад. Копщки внутри колодца путем ускорения темпов работы по выемке грунта стараются сделать хотя бы один метр столб воды в лучшем случае, чаще и полуметра удается с великим трудом. Но проблемы эксплуатации с таким колодцем еще впереди. Колодец на плывуне может некоторое время давать воду, но колодец приходится очень часто чистить, при чистке и углубления такого колодца не редко перекашиваются кольца самого колодца в виду подвижности и плывучести песчаных грунтов. Так же вода в колодце построенном на плывуне подвержена сезонным колебаниям, а может и вовсе уйти и дальнейшее углубление такого колодца не целесообразно. Путного колодца на плывуне не сделать никогда, а копать на плывун берутся только копщики-делетанты или тем, кому просто нужен заказ на работу.
Кстати мы оказываем такую услугу как бурение внутри колодца, можем пройти плывун в колодце с металлической трубой диаметром 133мм, что гарантирует вам размещение любых насосов вибрационного типа таких как: «Малыш», «Водолей 3?, «Ручеек» и д.р. и любые погружные центробежные насосы как импортные так и отечественные. А старый колодец будет вам служить как кессон для обслуживания скважины в зимнее время, таким образом получается огромная выгода пробурив внутри колодца, здесь экономия на бурение скважины и на копке кессона. Пробурив внутри колодца мы уже порадовали многих в увимском районе: в с.Зубово, Кафе Отдых, п.8е Марта, Шакше, Базелеевке и многих других районах.
Как пройти плывун
Для бурильщиков плывуны так же доставляют много хлопот. При бурении скважины на воду вручную методом шнекового бурения плывун не дает пройти буру, жидкий песок сползает с бура, даже при использовании желонки или бура-ложки может и, получается, достать песок из скважины, но стенки снова осыпаются и этот труд получается бесполезным. А вот переносными буровыми установками по технологии гидробурения плывун пройти вполне возможно, но бурение происходит с помощью добавления в буровой раствор некоторый клеевой порошок для удерживания стенок скважины от разрушения. И это тоже бывает, как говорится 50 на 50, мощный плывун часто невозможно таким образом пройти.
Плывун так же можно пройти при бурении скважины на воду ударно-канатным способом. Это только когда ударный стакан бурит внутри металлической обсадной трубы. Только сложность затем возникает, как заглушить дно обсадной колонны.
Жидкий плывун легко пройти вручную бурение по технологии «абиссинский колодец»- металлическую трубу диаметром один дюйм забиваю вручную тяжелой металлической бабой. Таким образом, отлично получаются неглубокие скважины до 12-20 метров. Сложность тут появляется при эксплуатации такой скважины, глубинные насосы туда уже не запихнёшь и приходится, бывает мучится с ручными качками или поверхностными насосами, а фишка тут в том, что по закону физики такие поверхностные насосы вытягивают воду только до 8 метров от уровня насоса.
Некоторые умельцы берутся копать колодцы на плывун, вот это вообще я вам никак не рекомендую. Один колодец из десяти получается более или менее пригодным для водоснабжения загородного дома. На плывун всегда экономически целесообразно бурить только скважины. Но бурить на плывун сможет не всякий бурильщик, здесь целая гора своих технологических тонкостей, которых нужно соблюдать и, нарушив одно можно потерять скважину.
Пройти плывун дело не простое но это не самое главное, самая большая проблема это как обустроить фильтр для поступления в скважину. Мы категорически не рекомендуем ставить в песчаные грунты модные нынче полиэтиленовые трубы. Первая причина это фильтр сделанные на таких трубах всегда будет пропускать песчинки во внутрь скважины, что будет способствовать заиливанию. Вторая причина это срок эксплуатации такой трубы не велик в виду подвижности песчаных грутнов что полиэтиленовую трубу начинает перекашивать и сминать. Решение этой проблемы довольно простое: на плывуны нужно ставить металлические трубы, и обязательно конец трубы должен быть заглушен. Срок службы скважины на песок с металлическими трубами более 50 лет, это уже проверено тысячами если не миллионами людей. Главная задача установить фильтр скважины на крупные фракции песка с галькой, что дает гарантии кристально чистой воды и избавит вас от песка в воде.
Пробурив не одну сотню скважин в песчаных грунтах мы можем вам сказать, что плывун это счастье для хозяина участка, на песчаных грунтах огромное количество воды, что даже хватит для потребления средней автомойки, а загородного дома точно восполнит потребление более чем! Мы с уверенностью можем вам предложить наши услуги по бурению скважин на воду вручную без заезда техники на ваш участок, и гарантировать вам отличный источник воды для потребления в бытовых нуждах и д.р.! Все работы производятся за один день, все инструменты переносятся на руках и никаких повреждений вашим насаждениям и заборам не доставим. В метр цены бурения скважины на воду уже включены все высококачественные материалы и никаких скрытых наценок мы не делаем, у нас все по честному, и мы с огромной уверенностью можем сказать что цена/качество у нас вне конкуренции. Так же мы можем углубить колодец на плывуне путем бурения скважины внутри колодца, таким образом вы сэкономите свои средства в двойне. В уфимском районе мы уже помогли многим людям с водоснабжением загородного дома путем бурения качественных скважин на плывунах. При этом мы используем металлические трубы с большим диаметром что дает вам использовать любой погружной насос для скважин!
Видео бурения скважины внутри колодца на плывуне в д. Таптыково. Колодец 15 метров, пробурили еще 5 метров. За сутки вода прокачалась до кристальной чистоты:
Осторожно - плывун!
Плывуны - это пылеватые водонасыщенные пески или супеси, представляющие тестообразную массу слоем толщиной от 2 до 10 м. Плывуны бывают однородными и неоднородными, крупно- и мелкозернистыми, могут включать обломки твердых пород или сцементировавшиеся массы песка, могут находиться в покое или в движении под напором воды. Прохождение мощных слоев плывуна, особенно под напором воды, чрезвычайно затруднительно, требует высокопроизводительной отливной техники и больших затрат. При устройстве шахтных колодцев плывун проходят только при благоприятных условиях - небольшой мощности, незначительном напоре, очень медленном движении.
В плывунах пробурить скважину легко, но выкопать колодец из-за их текучести очень сложно. Однако в плывуне есть и свои плюсы - это хороший водоприток.
Из колодезных колец выкапывают грунт, и шахта колодца сама под своей тяжестью опускается вниз. Для того, чтобы в плывуне углубить колодец на 10 - 20 см, придется извлечь из него добрую сотню ведер грунта, так как грунт просачивается с наружной стороны кольца. Самая ускоренная выемка породы плывуна в шахте не позволяет углублять колодец: на место вынутой породы тут же притекают ее новые массы и затапливают дно шахты. Если в этом случае шахта колодца не опускается ниже, а приток воды достаточный для наполнения колодца водой, то работа по вкапыванию колец останавливается. Использование в таких ситуациях грязевых насосов нецелесообразно, так как будет изыматься наружный грунт и шахта колодца завалится.
Проходят плывун, большей частью забивая шпунт. Шпунт — это стенка, переборка из досок или брусьев, соединенных между собой при помощи четвертей или углов. Нижние концы досок шпунтового ряда заостряют.
1-сруб
2-распорная рама
3-направляющая рама
4-шпунт
Когда плывун расположен непосредственно над водоносным слоем — источником питания колодца или сам дает воду для колодца, пройти его можно с помощью внутреннего шпунтового ящика. Забивают шпунт строго по отвесу деревянным обухом или ручной бабой на глубину 30–35 см между направляющей и распорной рамами. Затем удаляют породу, не обнажая концы досок шпунта, после чего шпунт опять забивают. При глубине плывуна более 1 м забивать шпунт вручную почти невозможно, и тогда его забивают с помощью копра и чугунной бабы, скользящей по направляющим.
В сильноразжиженных плывунах используют донный ящик с крышкой и режущим стальным башмаком. Такой ящик опускают на дно шахты и вдавливают вниз, в плывун, при помощи клиньев или домкратов, которые ударяют в брус, прибитый к срубу. Домкраты или клинья устанавливают с двух противоположных сторон ящика. По мере заполнения ящика плывуном крышку открывают, породу вычерпывают и поднимают наверх. Одновременно сруб осаживают ударами обуха или нагрузкой. Донный ящик позволяет пройти промежуточные плывуны толщиной 0,5 - 1 м.
Более мощные плывуны (1 - 1,5 м) проходят, вбивая у основания сруба ряды косого шпунта длиной 0,7 - 0,9 м. Нижний ряд такого шпунта закрепляют каждый раз следующим рядом, расположенным выше . Затем косой шпунт укрепляют внутренним срубом или внутренним шпунтом с распорками
childrenworlds.livejournal.com
Плывун в колодце - как избавиться от проблемы?
Плывуном называют переувлажненную динамическую массу, которая состоит из частиц глины, песка и фрагментов других пород. Поскольку плывуны могут находиться на разных глубинах, заранее обозначить место их залегания бывает сложно. При обустройстве гидротехнического сооружения опасность такой массы определяется ее высокой подвижностью под давлением воды, что может привести к скорому разрушению стен резервуара, проседанию почвы, ухудшению качества воды в колодце.
Плывун в колодце.
Опасности плывунов
Негативное воздействие грунта, состоящего из сжиженных глиняных и песчаных масс, не ограничивается лишь проблемами копки на плывуне. Подвижность подземных слоев способна привести к сдвигу бетонных колец при дальнейшей эксплуатации водного источника и его разрушению.
Большинство плывунов залегает на глубине от 1,5 до 10 м. На наличие таких подвижных переувлажненных подземных масс влияют различные факторы. Если в окрестностях участка есть овраги, искусственные котлованы или провалы грунта, вероятность возникновения плывунов возрастает. При этом они могут долгое время оставаться неподвижными и начинать движение лишь под воздействием влаги.
Также на появление плывунов влияет наличие в грунте песка мелкой или крупной фракции. При высоком уровне подземных вод опасность их возникновения тоже увеличивается.
Владелец колодца на плывуне может столкнуться с различными неприятными последствиями этого явления:
- недостаточная фильтрация воды;
- пучение грунта при отрицательных температурах;
- снижение дебита гидротехнического сооружения или полное исчезновение водоносного слоя;
- разрушение шахты резервуара.
Разновидности плывунов
Выделяют 2 разновидности «плавающих» грунтов, перенасыщенных влагой.
- Ложные плывуны – это слой мелкозернистого песка, перенасыщенный влагой. Ложный «плавающий» грунт, если он попался при бурении колодца, не становится препятствием при сооружении резервуара. Пройти его бывает несложно, и обнаружение такого подвижного слоя грунта не влечет опасных последствий для последующей эксплуатации колодца.
- Истинные плывуны могут иметь толщину от 3,5 до 10 м. Они состоят из смеси песка, глины, коллоидных частиц, фрагментов других пород и воды. Переувлажняясь, мелкий песок и глина выполняют роль смазки для более крупных частиц грунта. Из-за большого количества влаги истинный плывун сильно пучится, а при высыхании становится чрезмерно пластичным. Такой «плавающий» слой снижает дебит гидротехнического сооружения, усложняя не только обустройство колодца, но и его дальнейшую эксплуатацию. Избавиться от него оказывается невозможно.
Плывун в грунте.
Эффективные способы преодоления плывуна
Если плывун в колодце небольшой толщины, можно воспользоваться технологией углубления гидротехнического сооружения на несколько бетонных колец. Для этого из шахты резервуара удаляют лишний грунт, что позволяет бетонным элементам просесть под собственной тяжестью на необходимую глубину. Чтобы обезопасить колодец, эти работы рекомендуется выполнять вручную, так как при использовании грязевого насоса повышается опасность обвала шахты.
При обнаружении плывуна на этапе обустройства колодца необходимо сразу скрепить нижние бетонные кольца скобами. Эта дополнительная операция позволит избежать в будущем смещения колец или разрывов между ними. Если в выкопанном колодце обнаружился плывун, его можно придавить донным фильтром. Это позволит избежать намывания мелких частиц в резервуар.
Когда плывун в колодце активен, бороться с ним локальными мерами не удается, а перенести гидротехническое сооружение на другой участок невозможно, следует выполнить более сложные, но эффективные работы.
Укрепление бетонных колец.
Проведение фиксации бетонных колец позволяет создать монолитную бетонную конструкцию внутри колодезной шахты. Это повысит ее устойчивость к воздействию «подвижного» грунта и предотвратит смещение отдельных бетонных элементов в основании гидротехнического сооружения.
Обустройство абиссинской скважины подразумевает углубление металлической трубы, диаметр которой составляет 250 мм, в грунт на глубину 18-20 м. Прохождение рытья в этом случае не зависит от подвижности грунта. Труба способна выдерживать давление в подвижном подземном слое, при этом плывун не будет засорять новый водоносный резервуар. Однако абиссинский источник невозможно оснастить насосом большой мощности, поэтому выкачивание воды осуществляется вручную.
Эффективная очистка колодца
Если обнаружился плывун в колодце, что делать для остановки намывания на дне сооружения песчаного слоя, подскажет проведение регулярных очистных мероприятий. Тогда намываемый слой грунта не лишит резервуар доступа к водоносному слою.
При выполнении чистки необходимо соблюдать некоторые правила:
- извлекать за один раз небольшое количество намываемого песка и глины, чтобы избежать обрушения грунта;
- выполнять очистные работы в сухое время года;
- обустраивать на дне очищенного колодца дополнительный донный фильтр.
Результатом чистки резервуара часто становится появление в воде взвеси мелких песчаных частиц. Мутная вода непригодна для употребления в пищу. Ускорить ее очищение позволит установка деревянного фильтра из досок влагостойких пород древесины. Такой фильтр погружается на дно колодезной шахты. Он может иметь форму щита либо цилиндра, в котором проделаны отверстия для подачи воды.
Деревянный фильтр для колодца.
Установка донного фильтра производится в несколько этапов:
- Удаляется 0,35 м песчаного слоя со дна шахты резервуара.
- Выполняется засыпка галечной либо гравийной подушки. Ее толщина может достигать 0,5 м.
- Деревянный фильтр опускается на дно сооружения, где закрепляется на нижнем бетонном кольце.
- Расстояние, образовавшееся между деревянным щитом в колодец и стенками бетонного кольца, заполняется битым кирпичом, после чего заливается бетонной смесью.
Сооружение такой конструкции в колодце позволит поднимать на поверхность воду, чистую от примесей песка.
Профилактические мероприятия при эксплуатации колодца
Профилактические меры призваны увеличить срок эксплуатации колодца и улучшить качество воды, которое с появлением подвижных слоев грунта может ухудшиться.
- В процессе эксплуатации резервуара нельзя полностью опустошать его шахту. Это правило действует и при чистке колодца. Отсутствие воды в сооружении может спровоцировать образование плывуна.
- Необходимо следить за целостностью фильтрующих сооружений на дне колодезной шахты. Если обнаружено их повреждение или выход из строя, необходимо провести своевременный ремонт либо замену.
- При обустройстве фильтра донной очистки следует выровнять его по уровню водоносного пласта.
- За счет монтажа донного деревянного щита из доски со шпунтом можно избежать появление плывуна в колодце.
- Проводить комплексное очищение колодца необходимо 1 раз в 5 лет. В процессе очистки резервуара проводится полная замена фильтров.
Соблюдение этих простых, но необходимых мер профилактики позволит продлить эксплуатацию колодца и избежать неприятных последствий воздействия на резервуар “подвижного” грунта.
vodasovet.ru
Что такое плывун в скважине и как его пройти при выполнении работ по бурению
Плывун – это нестабильный, перенасыщенный водой слой грунта, с толщиной, варьирующейся от одного до десяти метров. Вследствие перепада давления он начинает двигаться, что приводит к обрушению скважинных шахт. Но при правильном бурении можно безболезненно пройти опасный участок.
Признаки плывуна
Плывун в скважине
Нестабильные прослойки специалисты подразделяют на настоящие и фальшивые.
Первые отличаются следующими особенностями:
- Имеют в составе частицы песка и пыли разных размеров. Микроскопические фрагменты выступают как смазочные материалы, обволакивают и связывают весь земляной объем.
- Богаты глиной в виде взвеси, избыточно гидрофобны. Глинистые составляющие надежно удерживают влагу. Начинают двигаться под воздействием гидроудара при вскрытии плывунного пласта.
- Обладают низкими фильтрационными свойствами и высокой влагоемкостью, которая превышает три процента. При этом их влажность близка к текучести.
- Вспучиваются при промерзании и приобретают монолитную твердость при полном высыхании.
Мнения об образовании подобных слоев расходятся, но существует версия, что они появляются в результате деятельности микроскопических живых организмов.
Ложными именуют пористые пласты, состоящие из мелких частичек песка. Они перенасыщены водой. Залегают на глубине до 50 м, вследствие чего на них воздействует избыточное давление грунта. В результате в скважинную шахту вымывает мелкие песчинки.
Фальшивые плывуны достаточно хорошо отдают воду, и при естественном либо искусственном понижении гидравлического давления переходят в устойчивое состояние. При бурении они не представляют особой опасности.
Опасности движущихся пластов
Воздействие плывуна на скважину
Пробивание скважин сквозь плывун без подготовки может привести к возникновению проблем:
- заполнению затрубного пространства скважины землей, которая буквально плывет;
- поломке напорного оборудования, не справляющегося с повысившейся нагрузкой;
- потере буровой колонны, которую затягивает в появившуюся после вымывания породы полость.
Впоследствии возможно смещение ствола скважины, ее частые пересыхания и регулярное попадание грязевых частиц в воду.
Особенности обустройства водозабора на участках с плывунами
Необходима ежегодная прочистка скважины во избежание засорения
Если есть вероятность наличия плывуна, нужно учитывать определенные нюансы обустройства водозабора. Запрещено:
- Устанавливать трубы из пластика. Движущийся пласт со временем сомнет полимерный элемент, что ухудшит работу системы или остановит ее после полного разрушения конструкции.
- Делать обычный колодец. Даже если получится достичь необходимой высоты водного столба в нем, то довольно быстро водозабор прекратит работать и снабжать водой его хозяев.
- Игнорировать ежегодную прочистку скважины, иначе она будет быстро засоряться.
В естественных условиях жидкая прослойка находится в состоянии неустойчивого покоя. Но при начале любых земляных работ избыточно насыщенный влагой слой грунта немедленно начинает двигаться, по физическим свойствам становится как жидкость. Все усилия вырыть в такой земле колодец можно сравнить с попытками проделать углубление в поверхности воды, поскольку разжиженный слой будет моментально заполнять котлован.
Точно выяснить, есть плывун или нет, довольно трудно. Чтобы это узнать, перед пробуриванием шахты необходимо провести разведочные работы.
Если нет возможности нанять профессионалов, перед пробиванием шахты возьмите пробу почвы посредством ручного бура. Определить наличие неустойчивого пласта возможно при заглублении на 1,5–2 м по тому, как будет погружаться инструмент: он провалится, будто в пустоту.
Дополнительно можно пообщаться с соседями, у которых есть скважины, или посмотреть планы местности, созданные на основе инженерно-разведывательных мероприятий. Они содержат информацию о специфике почве и пролегании водоносных пластов.
Прохождение плывуна на неглубоких водозаборах
Ударно-канатное бурение скважины
Если достаточно неглубокой скважинной шахты – до 20 м, неустойчивый слой можно пройти посредством традиционного ударного бурения. Подобным методом обустраивают абиссинские водозаборы. Пройти плывун при ударном бурении скважины вручную несложно: все, что потребуется – забить трубу посредством тяжелой металлической «бабы».
Можно воспользоваться ударно-канатной методикой, которая предполагает применение желонки, размещаемой внутри обсадной трубы. В такой ситуации приспособление позволит вытаскивать наружу плывущий грунт. Для облегчения работы желательно трос крепить к специальной треноге, а подъем выполнять с помощью мотора-редуктора со сцеплением.
Чтобы после удара желонки барабан не раскручивался по инерции, можно установить специальное устройство для торможения.
Если шахта неглубока, и сам грязевой слой расположен близко к поверхности, можно применить и еще один метод. Проходят плывун здесь с помощью конструкции из шпунтованных досок, собранной вручную. Каждый элемент имеет толщину 5 см и длину 200 м, заострен в нижней части.
Чтобы остановить грязевой поток, необходимо:
- Забить деревянные заготовки на глубину до 0,4 м по всему периметру шахтного ствола.
- Осторожно выбрать грунт до заостренного низа шпунтованных досок и начать бурение.
- Повторить цикл – заглубить шпунт вбиванием и бурить вновь. Так необходимо делать до полного прохождения переувлажненного слоя.
Дно скважины укрепляется с помощью простого деревянного ящика с отверстиями. Он ставится на песчано-щебеночную подушку. Таким образом создается самодельный фильтр от грязи и песчинок. Можно также покрыть дно дощатым щитом, в котором по завершении бурильных работ высверлить отверстия для поступления воды.
Однако подобные способы защиты от плывуна работают только тогда, когда водный поток с примесью грязи не слишком мощный, течет без напора.
Варианты решения проблемы для глубоких скважин
Главной задачей при пробивании шахты через плывун заключается в том, чтобы пройти этот нетвердый, подвижный слой грунта, не лишившись при этом буровой колонны. Чтобы решить проблему, активно применяют три метода:
- Бурение способом параллельной обсадки. Методика заключается в том, что обсадная труба в процессе пробивания опускается в скважинную шахту вместе с буром. Это существенно задерживает весь ход работ и делает их более дорогими.
- Использование полимерных клеящих составов либо бентонита. Они нужны для формирования стенок шахты, их укрепления и защиты от разрушения под действием плывуна.
- Применение специального кондуктора. Он предназначается, как и в случае с обсадной трубой, для защиты буровой штанги и стенок пробиваемой скважинной шахты от разжиженного слоя.
Бурение способом параллельной обсадки
Последний вариант отличается от первого тем, что кондуктор применяют, чтобы пробуривать избыточно насыщенный влагой слой земли. До рубежа этого пласта бурение выполняется обычным способом. Пробивание скважины также проводится традиционным методом, без применения кондуктора, после полного прохождения плывуна.
Бурение сквозь нестабильный пласт – задача сложная. Лучше выбрать место с более устойчивым подпочвенным слоем или вместо обычной скважины возвести абиссинскую.
- Устраняем засор в трубе своими руками
- Баня из гаража: бюджетный вариант обустройства бани
- Категория: Ремонт
yastroyu.ru
Что такое плывун. Колодец на плывуне
Не стоит расстраиваться, что при копке шахты попался плывун: более 40% колодцев в Московской области устроены в подобных условиях. Как уже говорилось выше, такие колодцы обычно имеют большой дебит (то есть скорость притока воды в них высокая), а песок — это отличный фильтр. Нужно просто принять неизбежное заплывание песком как одну из особенностей вашего колодца и правильно с ней обходиться.
Эксплуатация
Не стоит пытаться откачивать песчаную жижу из колодца: чем больше вы выкачиваете, тем больше её прибывает. А это чревато не только бесполезной тратой сил. Песок, поступающий в колодец, выносится водой из-за наружных стенок шахты, и там образуются полости.И вот тут-то как раз получается развитие событий по сценарию фильмов-катастроф — возможна подвижка грунта и смещение колец со всеми печальными последствиями. Кроме того, в полости, образовавшиеся в грунте, может осесть поверхностный слой почвы. А если рядом находится строение, то вероятно ослабление и даже разрушение его фундамента и самого здания.
Станция метро «Площадь Мужества» в фильме об аварии Ленинградского метро. Фото с сайта masterok.livejournal.com
Некоторая просадка грунта неизбежна — это нормальное явление. Стоит набраться терпения и дождаться, пока почва вокруг нового колодца уплотнится и связка «колодец-водоносный горизонт» придёт в равновесие. Только после этого можно устроить вокруг оголовка колодца отмостку. Процесс уплотнения и просаживания грунта может занять несколько лет.
После того как ситуация стабилизируется, и грунт перестанет активно поступать в шахту, можно попробовать убрать нанесённый песок, пока плывун снова не начнёт проявлять себя. И тогда придётся снова подождать, пока система успокоится. Возможно, процедуру понадобится повторить ещё раз.
Использовать погружной вибрационный насос в колодце на плывуне нельзя, так как он своей работой будет поднимать песок, находящийся на дне. Нужно установить насос с поверхностным забором воды.
Схема подключения поверхностного насоса
Также нельзя залпово (единовременно) откачивать воду, в колодце всегда должна оставаться как минимум треть от обычного объёма, а лучше — не меньше половины. Забор большого количества воды может «разбудить» плывун. Лучше организовать накопительную ёмкость на поверхности, объём которой заведомо превышает суточное водопотребление, и установить маломощный насос, наполняющий её. А всю систему водоснабжения дома развести уже из ёмкости-накопителя.
А самое главное, не стоит использовать щиты и устраивать донный фильтр в попытке удержать плывун. О причинах этого вы сможете узнать в одной из следующих публикаций.
7dach.ru
Скважина «игла» или абиссинский колодец на «плывуне»
Фотоотчет о том как мы забивали «иглу» на даче.
Задача: обеспечить садовый участок водой. На участке с глубины 3.5 метра и вплоть до 10 метров (до голубой глины) идет плывун. У большинства соседей колодцы. Вода весной на уровне -3.5 -4 метра, осенью -5 -7 метров.
Колодцы заплывают песком-плывуном и нуждаются в ежегодном углублении. В результате за несколько лет вокруг колодца образуется ощутимый провал, который засыпают песком из самого колодца. Вот такой круговорот песка вокруг колодца.
Схема образования провала вокруг колодца
Такая перспектива не очень прельщала. Особенно после неудачной попытки пробурить скважину ручным буром. Было решено попробовать забить скважину «иглу» на песок-плывун. По опыту одних соседей (они бурили скважину на 12 метров) было известно, что с глубины примерно 9 метров и вплоть до голубой глины (10-10.5 метров) песок уже не мелкий плывун, а крупный зернистый с фракцией 2-3 мм. Было решено не использовать сетку на конце «иглы». А вместо нее использовать прорези «болгаркой» тонким диском (1 мм) и забить «иглу» на крупный песок.
Таким образом, мы избавимся по нашим расчетам от необходимости снова делать скважину через лет 5-7, когда сетка забьется мелким песком окончательно. Т.е. основное правило тут, чтобы ячейки на конце иглы были меньше фракции песка и в случае, если скважина делается на мелкий песок, то обязательно нужна мелкоячеистая сетка на конце «иглы», которая намертво забивается через несколько лет частичками глины. Мы же надеемся, что нам удастся эксплуатировать скважину лет 10 минимум. Поживем-увидим (обязательно буду делать отчет здесь 🙂 ). К сожалению фотографии наконечника «иглы» не сохранилось. Могу только сказать, что прорези делали вдоль трубы в шахматном порядке.Трубы использовали «дюймовки» (25 мм).
Дюймовые трубы с резьбой для «иглы»
Для соединения труб использовали стальные муфты и смазывали старательно резьбу железным суриком для герметичности.
Соединения смазываются железным суриком
Стальная муфта смазанная суриком
Забивали 30 килограммовой «бабой». На верхний конец «иглы» накручивали плотно концевую муфту, чтобы не разбить конец трубы с резьбой.
«Баба» для забивки скважины «иглы»
Когда дошли до глубины 8 метров, начали проверять песок на зернистость каждые 30-50 см проходки!
Делается это так: прикладываем ухо к верхнему концу «иглы» и поворачиваем трубу газовым ключем. Запоминаем какой звук издает труба в мелком песке («шелестит«), когда дойдем до крупного песка, звук меняется («скребет«, «царапает«).
После того, как дошли до крупного песка, забиваем еще на глубину равную длине фильтра на конце «иглы» (той области, где прорези). Т.е. мы дошли до 8.5 метров, когда появился крупный песок, и забили еще на 1.5 метра (длина нашего фильтра). Таким образом, мы полностью погрузили фильтр в крупный песок.
Если часть фильтра оставить в мелком, то трубу засыпет, когда начнем качать воду. В случае, если вы не знаете примерно, где начинается в вашем случае крупный песок, нужно начинать слушать звук трубы как только прошли глину (это заметно по более легкому ходу трубы в песке по сравнению с проходкой глины).
Еще одним важным моментом является то, что в случае, когда слой крупного песка очень тонкий (бывает часто, что он не больше полуметра или даже 20 см), нужно использовать очень короткий фильтр, равный толщине слоя крупного песка (в нашем случае 1.5 метра) и еще постараться точно его установить в нужный слой. Это достаточно тяжело сделать по звуку при толщине слоя меньше метра. То есть ошибкой будет в этом случае или не дойти до нужной точки или слишком сильно забить «иглу» ниже нужного слоя. Неправильная установка на мелкий песок с таким фильтром как у нас будет видна по постоянному наличие большого количества песка в откачиваемой воде и постепенному забиванию скважины. А перебор по глубине обычно понятен по отсутствию воды или малому дебету, так как обычно под слоем крупного песка находится глина, которая герметично закрывает фильтр. Если вы слишком сильно забили «иглу» то ее можно вытащить аккуратно гидравлическим домкратом за специальный крюк-зацеп (обычно используется домкрат 10 тонник, но можно попробовать и 5 тонником — все зависит от грунта и длины трубы).
Еще чуть не забыл два важных момента:
- Поворачивать трубу газовым ключем только по часовой стрелке (закручиваем гайку), т.к. в противном случае можно отвернуть одну из муфт соединения труб и получить не герметичную колонну, что абсолютно недопустимо для такого типа скважин.
- В фильтр перед забивкой насыпаем крупную соль (мы насыпали около 2 метров по высоте), она позволит в меньшей степени забиться фильтру по мере прохождения через слой глины, а при попадании в воду соль просто растворится.
Крупная соль для засыпки в фильтр
Итак мы забили «иглу». Проверяем растворилась ли соль и свободен ли фильтр от песка и глины строительным отвесом подходящего диаметра. Просто опускаем его на надежной бечевке внутрь трубы и замеряем внутреннюю глубину скважины по звуку (отвес ударается в железный наконечник «иглы»). Длина опущенного отвеса, должна совпасть с той длиной, которая выходит по количеству забитых труб умноженных на длину каждой такой трубы. В нашем случае было забито 5 труб по 2 метра = 10 метров. Внутренняя глубина была такой же.Теперь нужно прокачать скважину. Берется кусок метапола 16мм длиной чуть больше глубины скважины. Опускаем один конец метапола внутрь трубы до самого дна. К другому концу подключаем выход насоса через полуоборотный кран. Включаем насос на закачку воды в скважину (кран при этом еще закрыт). Ждем поднятия давления на выходе насоса и резко открываем кран. Вода быстро устремляется по метаполу ко дну скважины, где происходит гидроудар. При этом те частицы глины, которые все-таки забились в фильтр, выбиваются из него наружу. Процедуру можно повторить 2-3 раза. Так мы очистим фильтр.
Имейте ввиду, что при гидроударе со дна скважины в просвет между трубой и метаполом выбьет воду воду под давлением в виде фонтана (особенно, если в скважину еще вода не попала и
ogurzov.ru
